Обзор и тестирование материнской платы ASUS Prime X570-PRO

Материнские платы серии Prime от компании Asus всегда были удачной основой для сборки рабочего или игрового компьютера. Только актуальные и востребованные функции, приемлемая цена, надежность и качество. Думаем, не станет исключением и модель Prime X570-PRO, собранная на основе нового чипсета для процессоров Rayzen третьего поколения.

Технические характеристики

• Сокет: AMD AM4 Socket, поддержка процессоров 3-го и 2-го поколения AMD Ryzen;
• Чипсет: AMD X570;
• Оперативная память: 4×DIMM DDR4 2133 – 4400 (ОС), макс. до 128 Гбайт;
• Слоты расширения: 2×PCI-е ×16 v4.0 (×16 или ×8/×8), 1×PCI-е ×16 v3.0, 3× PCI-e ×1 v4.0;
• Графика: 1×HDMI 2.0b порт с поддержкой максимального разрешения 4096×2160 при 60 Гц, DisplayPort с поддержкой максимального разрешения 4096×2304 при 60 Гц;
• Поддержка Multi-GPU: 3-Way CrossFireX, 2-Way SLI;
• Интерфейсы систем хранения данных: 6 × SATA 6 Гбит/сек, 2 × M.2 слот (Key M) 2242/2260/2280/22110 (PCI-e 4.0 × 4 и SATA, поддержка RAID 0,1,10;
• Порты USB: 6×USB 3.2 Gen 2 (1×Type-C), 6×USB 3.2 Gen 1, 4×USB 2.0;
• Порты ввода/вывода задней панели: DisplayPort, HDMI, 3×USB 3.2 Gen2 Type-A, 1×LAN (RJ45), 5 звуковых разъемов, 4×USB 3.2 Gen1, 1×USB 3.2 Gen2 Type-C, Optical S/PDIF-Out, комбинированный PS/2;
• Звук: HD-кодек 7.1, Realtek ALC1220А;
• Сетевая карта: 1000 Мбит/сек, Intel I211-AT;
• Форм-фактор: ATX;
• Размеры: 30,5 см × 24,4 см;
• Цена: 22000 руб.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке с цветной полиграфией. На лицевой стороне расположено изображение платы на темном фоне, указание модели и пиктограммы основных технологий.

На обратной стороне более подробное описание элементов платы, в том числе и портов на интерфейсной панели. Указаны четыре ключевых особенности: простой программный разгон в пять шагов, адресная подсветка, предустановленная заглушка на интерфейсной панели, радиатор на слоте М.2.

В комплекте находятся два кабеля SATA, 3-пин кабель для подключения к коннекторам адресной подсветки, винты для установки накопителей М.2, колодка для подключения контактов с лицевой панели корпуса. Также имеется диск с ПО, руководство пользователя и карточка со скидкой на оплетку кабелей БП.

Внешний вид и особенности конструкции

Внешний вид с традиционным для данной серии белоснежным оформлением. Белые параллельные полосы по черному текстолиту. Глянцевые пластиковые кожухи над интерфейсной панелью и радиатором чипсета. Радиаторы из блестящего шлифованного алюминия.

Смотреться такая плата будет замечательно, особенно в белых корпусах.

Пластиковый кожух оснащен RGB-подсветкой, узкая полоса на боковой грани подсвечивает параллельные ребристые линии, отражаясь от них. В темноте корпуса получается интересный эффект.

Обратная сторона без дизайнерских изысков — в этом месте они и не нужны.

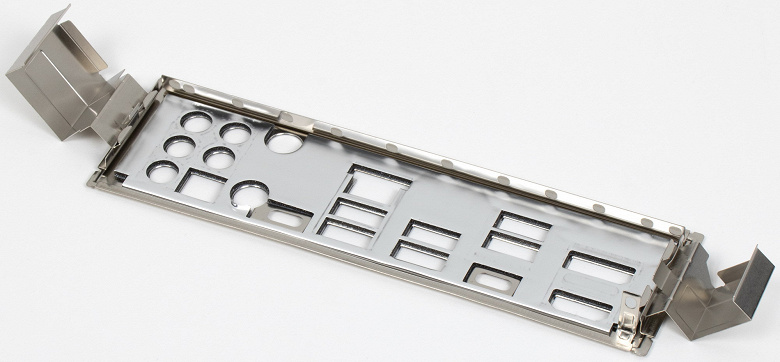

Интерфейсная панель закрыта светлой блестящей заглушкой с надписью PRIME. Все порты подписаны.

На панели 8 USB портов третьей версии, один из них Type-C. На случай установки процессоров с интегрированным графическим ядром имеются два видеовыхода: HDMI и DisplayPort. Один сетевой порт с фирменной защитой от разрядов электричества. Для вывода звука пять аналоговых портов и один оптический. А также имеется комбинированный порт PS/2, олдскульные игроки оценят.

Питание осуществляется через основной разъем на 24 контакта, дополнительное питание процессора — за счет пары колодок на 8-пин и на 4-пин.

Питание процессора выполнено по 14-тифазной системе, две из них выделены на встроенную графику.

Управляет питанием шестиканальный ШИМ-контроллер DIGI+ VRM EPU ASP1106GGQW, удвоителей нет, драйверы интегрированы в сборки SiC639.

На питание оперативной памяти выделена одна фаза с четырьмя транзисторами W89K.

Силовые элементы охлаждаются двумя массивными радиаторами через термопрокладки. Радиаторы снизу выполнены ступенькой и прижимаются не только к транзисторным сборкам, но и к катушкам индуктивности.

Радиатор на чипсете также установлен через термопрокладку. Активное охлаждение за счет 40-мм вентилятора турбинного типа.

Сверху он закрыт декоративным пластиковым кожухом с металлической решеткой.

Под крышкой радиатора в верхнем правом углу распаяны светодиоды подсветки. Они ненавязчиво подсвечивают область под модулями оперативной памяти.

Для установки оперативной памяти предусмотрены четыре слота. Защелки только сверху. Парные слоты выделены одним цветом – черные и серые. Возможна установка до 128 Гб оперативной памяти.

Поддерживается частота от 2133 МГц до 4400 МГц в разгоне для процессоров третьего поколения и до 3600 МГц для процессоров второго поколения, процессоры с интегрированным видео ядром поддерживают память до 3200 МГц.

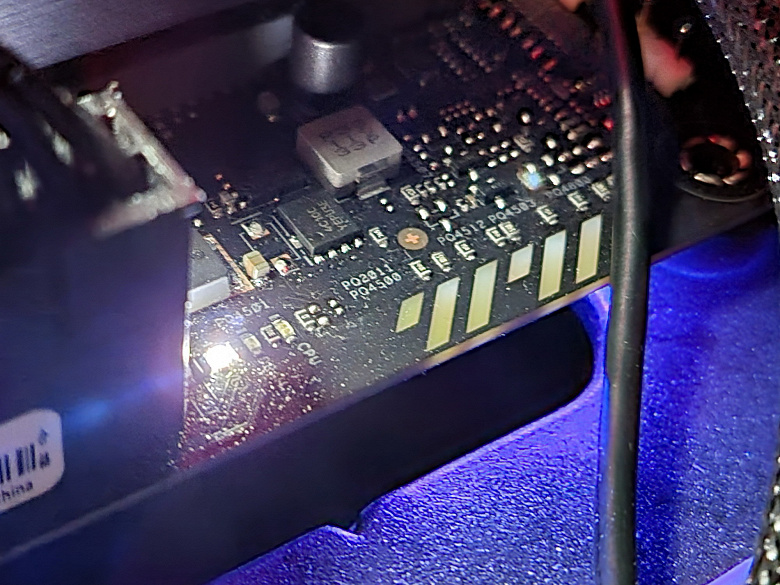

На краю возле слотов DIMM находятся индикаторы состояния инициализации устройств: Dram, CPU, VGA, Boot. Выше и правее слотов — два 4-пин коннектора +12 В LED. Ниже — кнопка питания, такой нет даже на плате Strix.

Ниже, под колодкой 24-пин, находится коннектор USB 3.2 Gen 2 для подключения двух портов на фронтальную панель.

На нижнем правом краю платы разместились шесть интерфейсов SATA – вертикально попарно, ориентированы в бок. Под ними находится 2-пин штекер для сброса BIOS.

Для накопителей формата М.2 имеются два слота, работающие как в режиме SATA, так и в режиме PCI-e ×4 Gen 4. Никаких ограничений в зависимости от установленных видеокарт или накопителей SATA здесь нет.

Нижний слот накопителя М.2 закрыт алюминиевыми радиатором с термопрокладкой.

К сожалению, турбина с чипсета выдувает горячий воздух как раз под этот радиатор.

Для установки карт расширения имеется шесть слотов PСI-e. Два верхних слота PCI-e 4.0 × 16 армированные, при подключении пары видеокарт будут работать по скоростной формуле ×8/×8. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFireX или 2-Way NVIDIA SLI.

Третий слот стандарта PCI-e 3.0 × 16 также будет работать в режиме ×8 при установке нескольких видеокарт.

Еще три слота PCI-e ×1 версии 4.0. Некоторые будут перекрываться при установке видеокарт.

Между нижними слотами PCI-e расположен чип TPU, отвечающий за автоматический разгон.

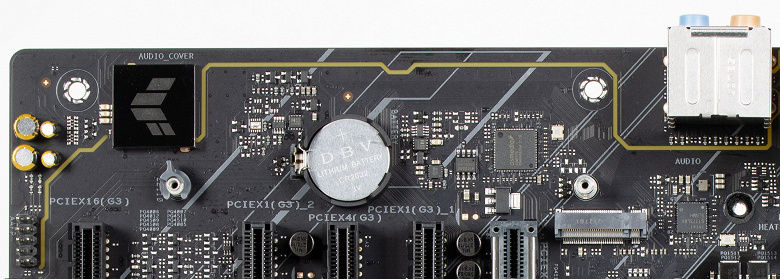

За звук отвечает современный кодек Realtek S1220A, именно он прячется за кожухом с надписью Crystal sound. Аудиотракт изолирован от остальной электроники, граница с обеих сторон обозначена линией без RGB-подсветки. Кроме этого, левый и правый аудиоканалы разведены по разным слоям печатной платы.

Улучшают звучание японские конденсаторы Nichicon. Операционные усилители Texas Instruments RC4850 и OPA1688 обеспечивают соотношение сигнал-шум (SNR) в 120 дБ на выходе и достижимые ранее только в студийном оборудовании 113 дБ на линейном входе, что гарантирует чистоту при воспроизведении и записи звука.

При подключении наушников автоматически настраивается уровень усиления, возможно подключение наушников с сопротивлением до 600 Ом. Аудиокодек поддерживает объемный звук DTS Headphone: X.

Разъем LAN имеет фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I211-AT.

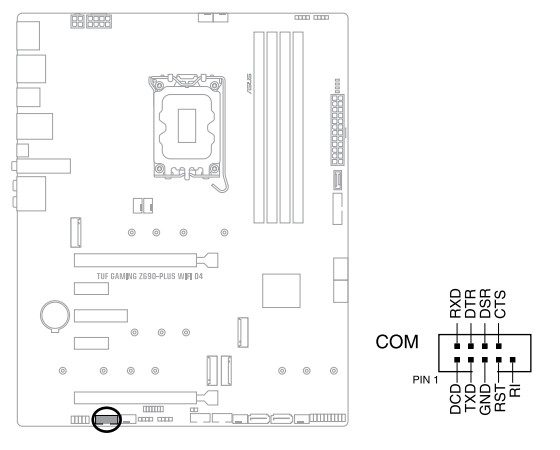

Из дополнительных разъемов на плате реализовано: COM-порт, TPM коннектор, NODE коннектор.

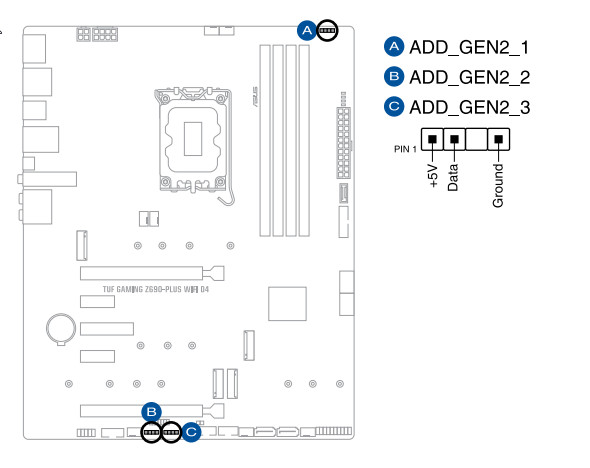

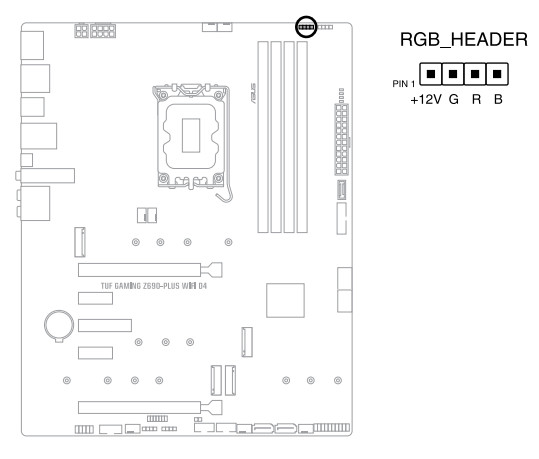

Для подключения LED лент предусмотрены два 4-пин коннектора на +12 В, и один 3-пин на +5 В.

Дополнительные вентиляторы можно подключить посредством семи 4-пин колодок. Две из них для помп водяного охлаждения, с не регулируемой скоростью. Одна рассчитана на нагрузку мощностью в 36 Вт и 3 А.

За управление вентиляторами отвечает контроллер Super I/O на чипе Nuvoton NCT6798D. Контроль температур по пяти датчикам: один CPU, три GPU и один на нижнем правом углу платы. Плюс имеется 2-пин штекер для подключения внешнего термистора, но в комплектацию он не включён.

Фирменные утилиты и UEFI BIOS

Графический интерфейс UEFI BIOS нам хорошо знаком по обзорам материнских плат ASUS: два варианта на выбор пользователя, простой режим EZ и экспертный Advanced.

В последнем случае мы получаем доступ к семи вкладкам.

Больше всего нас интересует вкладка «Ai Tweaker». Именно здесь выполняются все настройки по разгону процессора и оперативной памяти, как в ручном режиме, так и в автоматическом D.O.C.P., плюс с помощью утилиты EZ Tuning Wizard.

На вкладке «дополнительно» можно включать/отключать порты, настраивать SATA накопители, включить режим зарядки по USB при отключенном ПК. Здесь же мы можем отключать подсветку, контроллер LAN и звуковой кодек.

Вкладка «Tool» включает в себя утилиту для перезаписи BIOS и автозапуск утилиты для установки драйверов на вновь собранном ПК. Также здесь можно переназначить кнопку перезагрузки, например, отключение подсветки или загрузку BIOS.

При первом включении ПК с материнской платой от Asus будет установлена утилита Asus Armoury Crate. Данная программа найдет для вас все подходящие драйвера и утилиты, которые вы сможете установить.

Также данная утилита имеет инструмент для настройки и синхронизации подсветки, который ранее отлично справлялся с другими материнскими платами на данном чипсете. Но Prime он не обнаружил, и в настройке подсветки нам помогла другая, более функциональная утилита Aura. Данная программа имеет больше предустановок, может настраивать каждую LED-ленту отдельно или синхронизировать их.

Все прочие настройки материнской платы и ее мониторинг возможны в программе Al Suite III. Для автоматического разгона и тестирования процессора используется утилита Dual Intelligent Processor 5. Также в ней мы настраиваем обороты подключенных вентиляторов. Все настройки делаются для трех профилей: производительный, энергосберегающий и отсутствие. Миниатюрное анимированное меню в панели управления позволяет оперативно переключаться между настроенными режимами без запуска самой утилиты.

Тестирование

Тестовый стенд

• Процессор: AMD Ryzen 5 3600X;
• Охлаждение: Thermaltake Pacific RL240;
• Термоинтерфейс: ARCTIC MX-4;
• Память 1: Corsair Vengeance RGB DDR4-2666 2×8 ГБ;
• Память 2: Team Group TEAM DELTA UD-D4 3000 2×8 ГБ;
• Накопитель: Transcend MTE820;
• Блок питания: Enermax Platimax D.F. 750W;
• Корпус: Thermaltake Core P3 Snow Edition;
• Операционная система: Windows 10 64-bit версия 1903.

С активацией в BIOS функции D.O.C.P. процессор запустился на стандартной частоте 3.8 ГГц, также для памяти были выставлены стандартные 2600 МГц.

Утилита Dual Intelligent Processor 5 выставила частоту процессора в 4.25 ГГц, напряжение — 1.44 В.

В стресс-нагрузке TDP был 97 Вт, напряжение не поднималось выше 1.1 В. Процессор по показаниям HWMonitor прогревался до 82°С. В то же время утилита Al Suite III демонстрировала температуру 64°С. Стресс-тест AIDA64 тоже сигнализировал о перегреве, что с установленным водяным охлаждением кажется странным. Скорее всего температурные показатели этими программами отображаются некорректно, и мы более склонны доверять показателям мониторинга температур утилите от производителя.

С разгоном оперативной памяти Corsair появились проблемы. На ранее протестированных платах X570 ROG и TUF данный комплект без проблем работал на частоте 3600 МГц. Причем данная частота на ROG Strix X570-E была выставлена в BIOS автоматически в режиме D.O.C.P.

На Prime эта память в разгоне вела себя нестабильно, тесты не проходили до их завершения. Замена памяти на комплект Team Group TEAM DELTA UD-D4 3000 позволила без проблем установить частоту 3600 МГц с таймингами 18-22-22-42 и напряжением 1.35 В.

Под нагрузкой радиаторы VRM не прогревались выше 40°С. А температура радиатора чипсета была около 38-40°С.

Сравним результаты тестов, полученных на материнской плате Asus Prime X570-PRO, с данными полученными ранее при тестировании материнских плат на этом же чипсете с этими же комплектующими при идентичных настройках.

В тестах памяти AIDA64 скорость записи идентична, чтения и копирования незначительно выше.

В Cinebench 20 Prime X570-PRO набирает немного меньше баллов.

Ту же картину мы видим и в утилите WinRAR 5.71.

В CPU-Z полностью идентичные показатели.

Заключение

Материнская плата Asus Prime X570-PRO — современное функциональное решение в качестве основы для домашнего многозадачного компьютера на основе процессоров AMD Ryzen третьего поколения, в том числе и игрового на основе пары видеокарт.

В наличии все современные интерфейсы, новая версия PCI-e, на высоком уровне техническое и качественное исполнение. Четырнадцать фаз питания CPU с эффективным охлаждением, активное охлаждение чипсета, радиатор для М.2 накопителя.

Радует забота производителя о пользователе. Функциональное и продуманное BIOS и программное обеспечение берет всю заботу об первоначальной установке драйверов на себя, позволяет интеллектуально в автоматическом режиме настраивать всю систему на высокую производительность.

Из приятных бонусов имеется RGB-подсветка с подключением +12 В и адресных +5 В LED-лент. Внешний вид самой материнской платы позволяет использовать ее и для дизайнерских сборок.

Установлен качественный звуковой кодек. Дополнительно плата оснащена кнопкой старта системы, индикацией загрузки и рядом мелких нюансов, характерных для более дорогих моделей.

Обзор и тестирование материнской платы ASUS Prime X299-Deluxe

В настоящее время материнская плата ASUS Prime X299-Deluxe является флагманом серии с разъёмом LGA2066, в которой пока всего пять моделей. Без сомнения, вскоре появятся и версии плат серии ROG, и уникальная Apex, и, вероятно, более доступные для большинства пользователей модели. Но пока именно Prime X299-Deluxe оснащена по последнему слову технологий в данной области и предоставляет пользователю самые широкие возможности по созданию систем самого высокого класса. Давайте в подробностях узнаем, что данная модель собой представляет и какие нововведения в ней реализованы инженерами ASUS.

⇡#Технические характеристики и стоимость

ASUS Prime X299-Deluxe
Поддерживаемые процессоры	Процессоры Intel Core X в исполнении LGA2066 (седьмое поколение микроархитектуры Core)
Чипсет	Intel X299 Express
Подсистема памяти	8 × DIMM DDR4 небуферизованной памяти объёмом до 128 Гбайт; четырёх- или двухканальный режим работы памяти (в зависимости от процессора); поддержка модулей с частотой 4133(O.C.)/4000(O.C.)/3600(O.C.)/2666(O.C.)/2400(O.C.)/2133 МГц; поддержка Intel XMP (Extreme Memory Profile)
Разъёмы для плат расширения	4 слота PCI Express x16 3.0/2.0, режим работы x16, x16/x16 и x16/x16/x8 с процессором с 44 линиями PCI-E; x16 и x16/x8 с процессором с 28 линиями PCI-E; x16 и x8/x8 с процессором с 16 линиями PCI-E 2 слота PCI Express 2.0 x1
Масштабируемость видеоподсистемы	NVIDIA Quad/3-Way/2-Way SLI Technology; AMD Quad/3-Way/2-Way CrossFireX Technology
Интерфейсы накопителей	Чипсет Intel X299 Express: – 7 × SATA 3, пропускная способность до 6 Гбит/с; – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Optane Memory, Intel Rapid Storage, Intel Smart Response, NCQ, AHCI и Hot Plug. – 1 × U.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с. – 1 × M.2 (PCI Express x4, Gen 3/SATA), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280); – 1 × M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280/22110 в вертикальной ориентации)
Сетевой интерфейс	Сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит); Сетевой контроллер Intel Gigabit LAN I211-AT (10/100/1000 Мбит); Поддержка технологий ASUS Anti-surge LANGuard и ASUS Turbo LAN.
Беспроводной сетевой интерфейс	Wi-Fi 802.11 a/b/g/n/ac+ WiGig 802.11ad; Поддержка двух диапазонов 2.4/5 ГГц+60 ГГц; Скорость передачи до 4600 Мбит/с
Bluetooth	Bluetooth v4.1
Аудиоподсистема	8-канальный HD-кодек Crystal Sound 3 (Realtek ALC S1220A): – соотношение «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ; – японские аудиоконденсаторы Nichicon премиум-класса; – предрегулятор питания; – встроенный усилитель для наушников; – изоляция аудиозоны на текстолите платы; – левый и правый аудиоканалы расположены в разных слоях печатной платы; – поддержка определения типа подключённого устройства, многопотокового воспроизведения, переназначения разъёмов передней аудиопанели; – поддержка технологий DTS Headphone:X и DTS Connect
Интерфейс USB	Чипсет Intel X299 Express: – 5 портов USB 3.1 Gen 1 (1 – на задней панели, 4 подключаются к разъёмам на плате); – 6 портов USB 2.0 (4 – на задней панели, 2 подключаются к разъёмам на плате). Контроллер ASMedia ASM1074: – 3 порта USB 3.1 Gen 1 на задней панели. Три контроллера ASMedia ASM3142: – 5 портов USB 3.1 Gen 2 (3 Type-A и 1 Type-C на задней панели, 1 разъём порта на плате для передней панели корпуса)
Разъёмы и кнопки на задней панели	Кнопка USB BIOS Flashback; ASUS Wi-Fi GO! модуль (Wi-Fi 802.11 a/b/g/n/aс+ WiGig 802.11ad и Bluetooth v4.1); 4 порта USB 3.1 Gen 1; 2 сетевых LAN-розетки RJ-45; 4 порта USB 2.0; 4 порта USB 3.1 Gen 2 (3 Type-A + Type-C); оптический S/PDIF выход; 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Внутренние разъёмы на системной плате	24-контактный разъём питания EATX; 8-контактный разъём питания ATX 12 В; 4-контактный разъём питания ATX 12 В; 7 SATA 3; 2 M.2; U.2; коннектор M.2_FAN; 4 4-pin разъёма для корпусных/процессорных вентиляторов с поддержкой PWM; 4-pin разъём для помпы СЖО с поддержкой PWM; High AMP разъём для вентилятора; разъём EXT_FAN; AAFP; Aura RGB Strip; Aura Addressable Strip; разъём USB 3.1 Gen 1 для подключения двух портов; разъём USB 3.1 Gen 2 для передней панели; 2 разъёма USB 2.0 для подключения четырёх портов; VROC_HW_Key; Thunderbolt; переключатель EZ XMP; кнопка MemOK!; разъём для термодатчика; кнопка включения; кнопка сброса; кнопка сброса CMOS; перемычка CPU_OV; группа разъёмов для передней панели
BIOS	128 Мбит AMI UEFI BIOS с мультиязычной графической оболочкой (SD/HD/Full HD); PnP, DMI 3.0; WfM 2.0, SM BIOS 3.0, ACPI 6.0; ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen и ASUS DRAM SPD (Serial Presence Detect)
Фирменные функции, технологии и эксклюзивные особенности	OC Design – ASUS PRO Clock II Technology; 5-Way Optimization by Dual Intelligent Processors 5: – 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo Core App; ASUS 5X Protection III: – ASUS SafeSlot Core: Fortified PCIe Slot prevents damage; – ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!; – ASUS Overvoltage Protection: World-class circuit-protecting power design; – ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!; – ASUS DIGI+ VRM: 8 Phase digital power design; – ASUS Enhanced DRAM Overcurrent Protection – Short circuit damage prevention; – ASUS ESD Guards – Enhanced ESD protection; AURA: – Aura RGB Strip Headers; – Aura Lighting Effects Synchronization with compatible ASUS ROG devices; – Aura Addressable Strip Header(s); ASUS Exclusive Features: – USB BIOS Flashback; – MemOK!; – AI Suite 3; – Ai Charger; – Onboard Button: Power/Reset; – ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface; – Turbo LAN; – File Transfer; – Cloud GO!; – File Transfer; ASUS Quiet Thermal Solution: – Stylish Fanless Design with M.2 Heat-sink solution; ASUS EZ DIY: – ASUS EZ Flash 3; – ASUS USB BIOS Flashback; – ASUS UEFI BIOS EZ Mode; – Multi-language BIOS; ASUS Q-Design: – ASUS Q-Shield; – ASUS Q-Code; – ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED); – ASUS Q-Slot; – ASUS Q-DIMM; – ASUS Q-Connector; M.2 and U.2 Onboard
Операционная система	Microsoft Windows 10 x64
Форм-фактор, габариты (мм)	ATX, 305 × 244
Гарантия производителя, лет	3
Розничная стоимость, руб.	29 500

⇡#Упаковка и комплектация

ASUS Prime X299-Deluxe поставляется в большой картонной коробке с пластиковой ручкой для переноски, оформленной в типичном для серии Prime стиле. На лицевой стороне коробки изображена плата, указано название модели и перечислены поддерживаемые технологии.

На обратной стороне приведены все ключевые особенности платы, а также отдельными блоками отмечены входящие в комплект поставки платы контроллеры.

Внутри коробка разделена на три отсека. В первом, самом большом, размещена плата, а под ней находятся ещё два отсека с комплектующими.

Вообще, комплекты поставки в Deluxe-версиях плат ASUS удивительно богатые. Кроме изобилия всевозможных кабелей и переходников, в комплекте поставки платы покупатели найдут две антенны для модуля беспроводной связи, плату расширения контроллера Thunderbolt, плату для подключения дополнительных вентиляторов и термодатчиков, а также два жёстких мостика SLI.

Инструкция по настройке и эксплуатации, диск с драйверами и утилитами, отдельный диск с программным обеспечением для ThunderboltEX 3 и купон на скидку при покупке фирменных кабелей также входят в комплектацию ASUS Prime X299-Deluxe.

Предоставленная нам на тестирование плата ASUS Prime X299-Deluxe выпускается в Китае и относится к версии 1.01. Она дорогая, что не удивительно для флагмана линейки, – её стоимость в российских магазинах начинается с 29,5 тысяч рублей.

⇡#Особенности дизайна

Дизайн новой ASUS Prime X299-Deluxe в сравнении, например, со внешностью ASUS X99-Deluxe II претерпел самые минимальные изменения. Расположение ключевых элементов – процессорного гнезда, четвёрок слотов модулей памяти и чипсета – осталось прежним, да и вряд ли такая компоновка изменится в каком-либо обозримом будущем. Видоизменились только радиатор силовой цепи питания процессора и радиатор чипсета, который стал массивнее и теперь закрывает значительную часть текстолита.

При этом цветовая гамма материнской платы ASUS серии Prime не поменялась, как и её форм-фактор (ATX) и размеры (305 х 244 мм).

На задней панели платы преобладает большое количество USB-портов — их здесь сразу 12 штук, включая 4 высокоскоростных USB 3.1 Gen 2.

Здесь же размещены кнопка USB BIOS Flashback, модуль беспроводной связи ASUS Wi-Fi GO!, пара сетевых розеток RJ-45 и аудиоразъёмы.

Без радиаторов и пластикового кожуха ASUS Prime X299-Deluxe выглядит следующим образом.

На странице поддержки с сайта ASUS приведено фото платы с кратким указанием размещения на текстолите ключевых элементов.

Ещё подробнее разобраться с ними можно по схеме из инструкции по эксплуатации, с которой я всегда рекомендую ознакомиться перед сборкой системы и её запуском.

Новый процессорный разъём LGA2066 содержит 2066 контактов, оснащён четырьмя ключами для правильной ориентации процессора и в случае с рассматриваемой сегодня платой ASUS имеет одну особенность — отверстие для термодатчика.

На данный момент плата поддерживает все процессоры, выпущенные в конструктивном исполнении LGA2066, также будут поддерживаться и новые процессоры Intel восьмого поколения (Coffee Lake), для которых, правда, наверняка потребуется обновить BIOS.

Восьмиканальная система питания процессора составлена из твердотельных конденсаторов и дросселей с ферритовым сердечником.

За управление питанием процессора на ASUS Prime X299-Deluxe отвечают два контроллера Digi+ VRM ASP1405I.

В отличие от предыдущих плат ASUS с разъёмом LGA2011(v3), здесь появилась новая микросхема Pro Clock II, которая представляет собой не что иное, как как внешний тактовый генератор базовой частоты.

Данная микросхема совместно с контроллером ASUS TPU (Turbo Processing Unit) обеспечит автоматический разгон процессора и памяти посредством подбора оптимальных параметров, также она должна гарантировать высокую энергоэффективность процессора на номинальных частотах.

В плане разъёмов питания у ASUS Prime X299-Deluxe изменений в сравнении с предшественницами нет. Здесь распаяны 24-контактный, 8-контактный и 4-контактный разъёмы.

Напомним, что последний обеспечивает питанием процессор при экстремальном разгоне, а также обратим внимание, что дополнительных разъёмов для питания видеокарт на плате нет, несмотря на то, что ASUS Prime X299-Deluxe поддерживает весь спектр мультипроцессорных графических конфигураций.

Два квартета слотов DIMM оперативной памяти стандарта DDR4 всё так же расположены с двух сторон от процессорного разъёма, а сами слоты попарно выкрашены в разный оттенок серого (подсказка – первым делом модули надо ставить в светло-серые слоты).

Если в ASUS Prime X299-Deluxe установлен шестиядерный (или с большим количеством ядер) процессор, то максимальный объём памяти может достигать 128 Гбайт, а с четырёхъядерными Kaby Lake-X он будет ограничен 64 Гбайт. Что касается частот памяти, то в спецификациях заявлены 4133(O.C.), 4000(O.C.), 3600(O.C.), 2666(O.C.), 2400(O.C.) и 2133 МГц, но, конечно же, это лишь условные границы. Поддерживается XMP (Extreme Memory Profile), а полный перечень гарантированно совместимых модулей приведён на странице поддержки.

Система питания оперативной памяти четырёхканальная, на каждую четвёрку модулей приходится по два контроллера Digi+ ASP1103.

Присутствуют на плате и уже привычный переключатель EZ_XMP, и кнопка MemOK! для старта системы, если она вдруг отказалась запускаться с чересчур суровыми настройками оперативной памяти.

Из шести слотов PCI Express 3.0 на ASUS Prime X299-Deluxe четыре выполнены в конструктивном исполнении x16, из них три имеют металлизированную оболочку SafeSlot с дополнительными точками пайки.

Благодаря такой дополнительной «броне» слоты усилены в 1,6 раза на удержание и в 1,8 раза на сдвиг/излом.

Поддержка мультипроцессорных графических технологий AMD CrossFireX и NVIDIA SLI на плате всецело зависит от числа PCI-E-линий в процессоре. Возможные варианты создания таких конфигураций мы приводим из инструкции платы.

Сразу десять мультиплексоров ASM1480 отвечают за распределение линий PCI-E на плате.

Четыре таких же коммутатора распаяны по периметру чипсета Intel X299 Express, который контактирует со своим радиатором через термопрокладку.

Если сравнивать с ASUS X99-Deluxe II, то в новой ASUS Prime X299-Deluxe разработчики совсем отказались от портов SATA Express и сократили число SATA-портов с 10 до 7. Причём один из портов расположен теперь вертикально.

Все эти порты чипсетные и поддерживают создание массивов RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Слева от SATA-портов размещён разъём U.2 с пропускной способностью до 32 Гбит/с, для работы которого требуются четыре линии PCI-E.

Есть на плате и два M.2-порта с пропускной способностью до 32 Гбит/с. Первый, M.2_1, расположен в классической, горизонтальной ориентации в зоне между третьим и четвёртым слотом PCI Express. В него могут быть установлены как SATA-, так и PCI Express-накопители длиной от 42 до 80 мм.

Отметим, что установленные в данный разъём накопители охлаждаются радиатором, совмещённым с радиатором чипсета, который должен обеспечить им на 20 градусов Цельсия более низкие температуры, чем они могли бы иметь в его отсутствие.

Второй слот, M.2_2, сориентирован вертикально и с помощью входящей в комплект пластины (плата ASUS Hyper M.2 x4) поддерживает установку накопителей длиной до 110 мм, правда, в него можно устанавливать только PCI-Express-накопители, к тому же он делит линии с портом U.2.

Слева от разъёма M.2_2 виден вертикальный порт USB 3.1 Gen 2 для вывода высокоскоростного интерфейса (10 Гбит/с) на переднюю панель корпуса системного блока. Такие корпуса, по мнению большинства производителей, в скором времени должны стать массовыми. Работа порта обеспечена контроллером ASMedia ASM3142.

Ещё два таких же контроллера распаяны вблизи задней панели платы и обеспечивают работу четырёх высокоскоростных портов USB 3.1 Gen 2 (три разъёма Type-A и один Type-C).

Кроме высокоскоростных портов USB 3.1 Gen 2, на плате есть и обычные USB 3.0 (их теперь называют USB 3.1 Gen 1), из которых пять портов реализованы возможностями чипсета, а ещё три – контроллером ASMedia ASM1074.

Из них на заднюю панель выведены четыре порта, а ещё четыре можно подключить непосредственно к плате.

Есть и шесть стареньких USB 2.0, реализованные ресурсами чипсета Intel X299 Express. В завершение темы высокоскоростных интерфейсов ASUS Prime X299-Deluxe нельзя не отметить плату-адаптер ThunderboltEX 3 с пропускной способностью до 40 Гбит/с, которой комплектуется только Deluxe-версия платы. Устанавливаемый в разъём PCI-Express x4 контроллер поддерживает последовательное подключение до шести Thunderbolt-устройств и использует USB 3.1 Gen 2 (Type-C), в том числе и для подзарядки устройств мощностью до 36 Вт.

Кабельные сетевые интерфейсы на плате реализованы гигабитными контроллерами Intel WGI211AT и Intel WGI219-V. Причём для первой микросхемы нашлось место только на тыльной стороне текстолита.

Аппаратная защита обоих разъёмов RJ-45 – LANGuard – повышает стойкость к статическому электричеству и к перепадам напряжения.

На программном уровне реализована фирменная ASUS Turbo LAN с технологией управления сетевым трафиком cFosSpeed, по заявлениям разработчиков, значительно уменьшающей задержки во время игры через Интернет.

Получил дальнейшее развитие и беспроводной сетевой интерфейс. Теперь фирменный модуль ASUS Wi-Fi Go! поддерживает не только Wi-Fi стандартов 802.11 a/b/g/n/ac и Bluetooth 4.1, но и новейший 802.11ad (WiGig) с пропускной способностью до 4,6 Гбит/с!

В основе звуковой системы Crystal Sound 3 лежит восьмиканальный аудиокодек Realtek ALC S1220A. Компанию ему здесь составляют японские аудиоконденсаторы Nichicon премиум-класса, предрегулятор питания и встроенный усилитель для наушников, к тому же все это богатство расположено на изолированной от остальных элементов зоне текстолита.

Такой набор позволил добиться соотношения «сигнал — шум» на линейном аудиовыходе в 120 дБ, а на линейном входе – 113 дБ. На программном уровне поддерживаются технологии объёмного звучания DTS Headphone:X и DTS Connect.

Контроллер Super I/O на плате также новый – Nuvoton NCT6796D, упоминаний о нём мы не нашли даже на сайте Nuvoton.

Возможности мониторинга и управления на ASUS Prime X299-Deluxe нельзя назвать выдающимися (особенно в сравнении с родственной ASUS TUF Z270 MARK 1), но их здесь более чем достаточно. Так, к плате можно подключить 7 вентиляторов с ШИМ-управлением или 5 вентиляторов и две помпы систем жидкостного охлаждения — для них есть разъёмы повышенной мощности. Кроме того, есть разъём для подключения внешнего контроллера вентиляторов – Fan Extension Card. К нему можно подключить ещё три вентилятора и три термодатчика.

Всё вполне стандартно у ASUS Prime X299-Deluxe в плане разъёмов на нижнем крае текстолита: здесь выведены кнопки включения и сброса, индикатор POST-кодов, кнопки очистки BIOS и MemOK!, переключатель EZ_XMP, USB-порты, разъём для кабеля внешней подсветки и группа контактов для подключения разъёмов передней панели.

В дополнение к привычному индикатору POST-кодов на новой плате ASUS появился OLED-дисплей LiveDash, расположенный в кожухе, прямо над радиатором первого порта M.2.

На нём последовательно отображаются такие параметры, как частота процессора и его температура с напряжением, скорость вращения процессорного вентилятора, а также ошибки во время прохождения процедуры POST. Он может быть полезен, но, увы, не в нынешнем размещении, поскольку при установке платы в корпус системного блока этот экранчик начисто перекрывается кулером процессора или видеокартой. А вот на открытом стенде он вполне виден и легко доступен.

Фирменная система подсветки ASUS Aura получила ещё больше настроек и режимов работы.

Есть на плате и разъём для подключения RGB-лент.

BIOS ASUS Prime X299-Deluxe реализован одной микросхемой ёмкостью 128 Мбит.

Провести обновление или восстановление BIOS очень просто с помощью кнопки USB BIOS Flashback на задней панели и расположенного рядом порта USB — даже без использования процессора и оперативной памяти.

Несмотря на многочисленные технологические улучшения, система охлаждения ASUS Prime X299-Deluxe упрощена. Радиатор VRM теперь только один, к тому же он лишён тепловой трубки. В свою очередь, радиатор чипсета увеличен по площади, но сделано это с целью охватить накопители, устанавливаемые в первый порт M.2.

Как видим, все радиаторы контактируют со своими элементами через термопрокладки.

⇡#Возможности UEFI BIOS

Наш экземпляр ASUS Prime X299-Deluxe мы тестировали на последней доступной на момент подготовки статьи BIOS версии 0503 от 28 июля 2017 года. В плане оформления никаких изменений в сравнении с BIOS предыдущих плат серии Prime здесь не произошло. Базовый режим EZ Mode по-прежнему является преимущественно информационным и позволяет «в один клик» задать режим работы системы: Normal, Performance и Energy Saving.

В целом оболочка BIOS в минимальной степени отличается от того, что мы видели ранее на платах ASUS: все хорошо знакомо и изучено. Вот и расширенный режим Advanced Mode открывает доступ к привычным шести разделам и избранному.

Раздел AI Tweaker содержит настройки, относящиеся к разгону процессора и оперативной памяти, а также возможность включения XMP.

Напряжение	Минимальное значение, В	Максимальное значение, В	Шаг
CPU Core Voltage	0,600	1,700	0,0050
CPU VCCIO Voltage	0,900	1,800	0,0050
CPU System Agent Voltage	0,700	1,800	0,0050
Core PLL Voltage	0,350	2,400	0,0125
CPU Standby Voltage	0,800	2,100	0,00625
DRAM Voltage	1,000	2,100	0,0050
PCH Core Voltage	0,700	1,800	0,00625

По пунктам мы, конечно, не сверяли, но такое впечатление, что возможности по настройке таймингов оперативной памяти в BIOS ASUS Prime X299-Deluxe стали ещё шире, чем у предыдущих моделей материнских плат ASUS.

В подразделе External Digi+ Power Control основное — это функция стабилизации напряжения на ядре процессора Load-line Calibration, для которой предусмотрены семь уровней.

Далее в подразделе CPU Power Management следуют настройки режимов энергосбережения процессора и прочие параметры.

Масса дополнительных опций, относящихся к частоте и напряжению процессора, памяти, шине PCI-Express и так далее, включены в подраздел Tweaker’s Paradise.

Рядом доступна регулировка REF Voltage для каждого канала и модуля оперативной памяти.

Основной раздел Advanced содержит 12 подразделов с настройками как процессора и чипсета, так и всех контроллеров платы.

Мониторинг температур и напряжений, а также настройка режимов и скорости вращения вентиляторов доступны в основном разделе Monitor.

Есть в BIOS платы и утилита Q-fan control с возможностью индивидуальной настройки каждого из подключённых к плате вентиляторов.

Никаких серьёзных нововведений в разделе с загрузкой платы мы не обнаружили.

Помимо утилиты для регулировки вентиляторов, в BIOS ASUS Prime X299-Deluxe есть две информационные вкладки с данными об SPD и видеокарте, возможность менеджмента восьми профилей разгона и утилита для очистки накопителей.

Для начинающих пользователей упростить процедуру разгона процессора и памяти поможет утилита EZ Tuning Wizard.

Добавим, что при выходе из BIOS и сохранении параметров отображаются все внесённые в него изменения, что полезно для повторной их проверки.

⇡#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS Prime X299-Deluxe 3 была проведена в закрытом корпусе системного блока при комнатной температуре около 28 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

• системная плата: ASUS Prime X299-Deluxe (Intel X299 Express, LGA2066, BIOS 0503 beta от 28.07.2017);
• процессор: Intel Core i7-7740X 4,3-4,5 ГГц (Kaby Lake-X, 14 нм, B0, 1,192 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
• система охлаждения CPU: Noctua NH-D15 (два 140-мм вентилятора NF-A15 на 900–1500 об/мин);
• термоинтерфейс: ARCTIC MX-4;
• видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
• оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
• системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• звуковая карта: Auzen X-Fi HomeTheater HD;
• корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (15063.296) с установкой следующих драйверов:

• чипсет материнской платы Intel Chipset Drivers – 10.1.1.44 WHQL от 24.05.2017;
• Intel Management Engine Interface (MEI) – 11.7.0.1028 WHQL от 30.06.2017;
• драйверы видеокарты – GeForce 384.80 WHQL от 04.07.2017.

Стабильность системы при разгоне мы проверяли несколькими ресурсоёмкими утилитами во главе со стресс-тестом Linpack в оболочке LinX 0.7.3, а мониторинг проводился с помощью HWiNFO64 версии 5.55-3210.

Прежде чем перейти к тестам, приведём характеристики платы из утилиты AIDA64 Extreme.

При первом старте платы мы использовали исключительно автоматические настройки BIOS, лишь активировав XMP оперативной памяти и отключив неиспользуемые контроллеры.

И тут же увидели температуры процессора, вплотную приближающиеся к 100 градусам Цельсия.

Так и хочется спросить: что это было, ASUS? Ведь подавляющее большинство пользователей не занимаются настройкой BIOS и зачастую не используют суперкулеры для охлаждения процессора. Да, конечно же, никто из обывателей не станет гонять Linpack, нагружающий систему на 100 %, но всё же такие температуры в номинальном режиме работы процессора и платы попросту неприемлемы. BIOS использовался самый свежий на момент подготовки статьи — и тем не менее в нём были неверно подобраны настройки под используемый нами Intel Core i7-7740X.

Напомним, что такую же картину мы наблюдали и на недавно протестированной нами плате Gigabyte X299 AORUS Gaming 3, поэтому уже точно знали, что делать – вручную подбирать основные напряжения и фиксировать уровень их стабилизации. Спустя пару часов мы выяснили, что процессор стабилен при напряжении 1,1 В и на четвёртом уровне LLC.

Кроме того, мы уменьшили напряжения VCCIO и VСCSA до 0,975 В. В результате пиковую температуру наиболее горячего ядра удалось снизить на 20 градусов Цельсия, и весь цикл теста Linpack был пройден.

Поэтому, как и программистам Gigabyte, мы пожелаем сотрудникам ASUS, отвечающим за корректность работы BIOS, внимательнее отнестись к базовым настройкам, благо на данный момент новых процессоров под LGA2066 выпущено не так и много. Впрочем, в ASUS обычно часто обновляют BIOS, так что в ближайшем будущем эта проблема наверняка будет исправлена.

На ASUS Prime X299-Deluxe процессор Intel Core i7-7740X нам удалось разогнать только до 4800 МГц при напряжении 1,215 В и LLC 3.

Поскольку пиковая температура процессора под Linpack достигала 99 градусов Цельсия, то для дальнейшей проверки возможностей платы мы сконцентрировались на оперативной памяти. В итоге от четвёрки модулей Corsair Vengeance LPX с номинальной частотой 2800 МГц, работающих в двухканальном режиме, удалось добиться частоты 3200 МГц с таймингами 16-17-17-28 CR1.

При этом температура процессора под Linpack практически не повысилась, а генерируемое число гигафлопсов в среднем выросло на 5.

Добавим, что температура элементов цепей VRM, по данным программного мониторинга, выше 53 градусов Цельсия не поднималась.

⇡#Производительность

Платформу, в основу которой сегодня легла ASUS Prime X299-Deluxe, мы сравним с ранее протестированной конфигурацией на базе Gigabyte X299 AORUS Gaming 3, от которой в аппаратной части отличается только плата. Всё остальное «железо» в этих сборках одинаково, как и программная часть. Но, если вы помните, на Gigabyte мы чуть лучше — на 100 МГц — разогнали процессор, зато у ASUS чуть ниже тайминги памяти. Результаты оказались вполне предсказуемыми.

Только в тестах пропускной способности памяти и в критичном к таймингам архиваторе WinRAR плата ASUS Prime X299-Deluxe смогла обойти конкурента, а в восьми остальных тестах чуть-чуть уступила. Объективности ради нужно сказать, что разница мизерна и в большинстве случаев не стоит тех усилий, которые приходится прилагать, чтобы получить эти дополнительные 100 МГц для Intel Core i7-7740X.

⇡#Заключение

Как и предыдущие флагманские платы ASUS, новая Prime X299-Deluxe представляет собой многофункциональный комбайн, сочетающий в себе как исчерпывающие оверклокерские возможности, так и максимум современных высокоскоростных интерфейсов и портов. Из нововведений, кроме LGA2066, отметим поддержку высокоскоростного беспроводного интерфейса 802.11ad (WiGig) с пропускной способностью до 4,6 Гбит/с, поддержку Intel VROC, встроенный радиатор для первого порта M.2 и OLED-дисплей LiveDash, который, правда, расположен не очень удачно. Всё остальное уже было и у её предшественниц, хотя если разбирать детально, что мы и сделали в сегодняшней статье, то каждый компонент пусть и немного, но улучшен.

Из недостатков можем отметить только один – некорректные автоматические настройки BIOS, которые могут привести к излишнему нагреву процессора и повышенному энергопотреблению. Для подготовленных пользователей это не станет проблемой, а вот для новичков может оказаться не очень приятным сюрпризом. Будем надеяться, что ASUS поскорее выпустит BIOS, в котором ASUS Prime X299-Deluxe научат корректнее подбирать напряжения для процессоров и уровни их стабилизации.

Обзор материнской платы Asus TUF Gaming Z690-Plus WiFi D4 на чипсете Intel Z690

В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.

Повторенье – мать ученья! Поэтому снова изучаем краткую таблицу отличий в чипсетах трех последних поколений.

Особенности	Z690	Z590	Z490
Совместимость с процессорами Intel	12th Gen Core	10th & 11th Gen Core	10th & 11th Gen Core
Версия PCIe (процессор)	4.0 & 5.0	3.0 (10th Gen) or 4.0 (11th Gen)	3.0 (10th Gen) or 4.0 (11th Gen)
Количество линий PCIe (процессор)	20	16 (10th Gen) or 20 (11th Gen)	16
Версия PCIe (чипсет)	3.0 & 4.0	3.0	3.0
Количество линий PCIe (чипсет)	28 (12 x 4.0 & 16 x 3.0)	24	24
Версия DMI	4.0	3.0	3.0
Количество линий DMI	x8	x8	x4
Поколение ОЗУ	DDR4 & DDR5	DDR4	DDR4
Количество каналов ОЗУ	2	2	2
Максимальное количество слотов ОЗУ	4	4	4
Максимальный объем ОЗУ	128 ГБ	128 ГБ	128 ГБ
Количество портов SATA 6.0 Gb/s до	8	6	6
Порты USB 3.2 Gen 2×2 (20Gbps) до	4	3	0
Порты USB 3.2 Gen 2×1 (10Gbps) до	10	10	6
Порты USB 3.2 Gen 1×1 (5Gbps) до	10	10	10
Порты USB 2.0 до	14	14	14
Встроенная поддержка Wi-Fi	Wi-Fi 6E	Wi-Fi 6	Wi-Fi 6

Я уже не так давно рассуждал на тему – зачем столько линеек материнских плат у того же Asus. Ведь и внутри каждой может быть около десятка моделей. Потребителям очень часто трудно разобраться – какую же игровую материнку выбрать, например. А ведь кроме топовой серии ROG в игровом сегменте продукции компании имеется и TUF Gaming. И на пересечении с ними – семейство Prime. Короче, голову сломать можно.

Одно понятно, что TUF Gaming – это игровые решения без излишеств, то есть нет кучи кнопок и перемычек для оверклокеров, нет подсветки, или она крайне минимальна, оформление и комплект тоже просты. Но при этом в BIOS и соответствующем ПО имеется много опций и режимов по тому же разгону. В какой-то степени TUF Gaming – конкурент младшей сери ROG Strix.

У меня в этот раз побывала материнская плата как раз из TUF Gaming на топовом чипсете Z690. Плата уникальна тем, что поддерживает DDR4, а значит на сегодня (когда DDR5 память весьма дорога) такая матплата может иметь неплохой спрос.

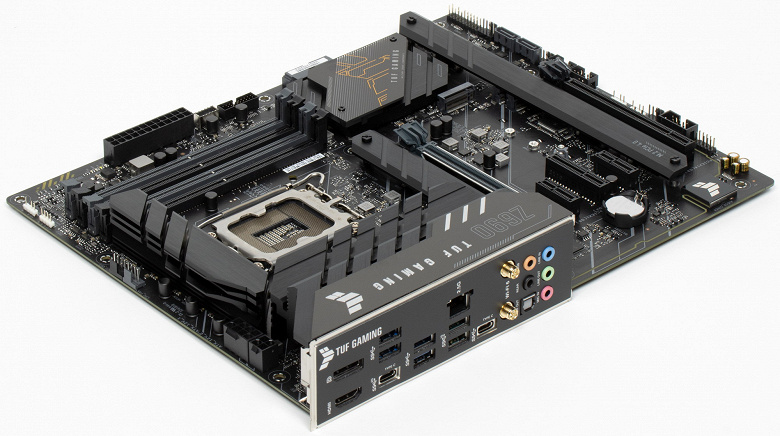

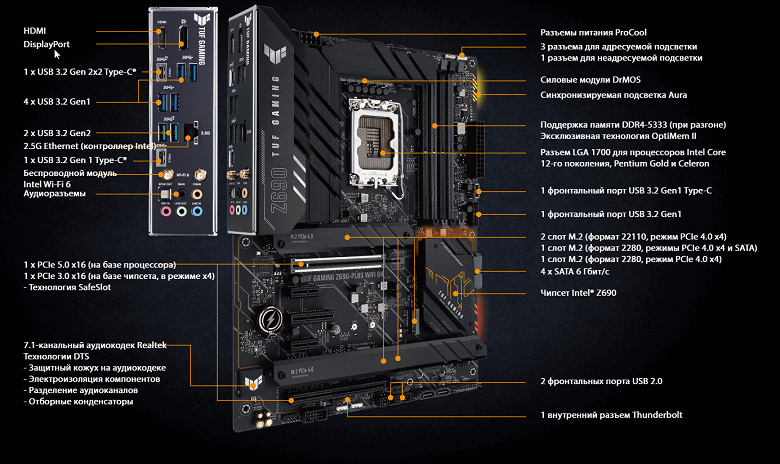

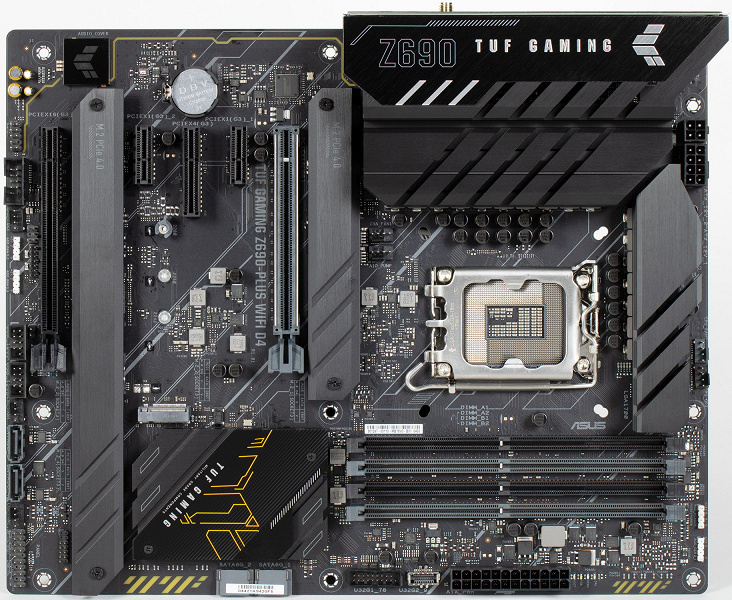

Итак, Asus TUF Gaming Z690-Plus WiFi D4.

Плата поставляется в стандартной коробке фирменного дизайна серии TUF Gaming. Комплект размещен под платой в отдельном отсеке.

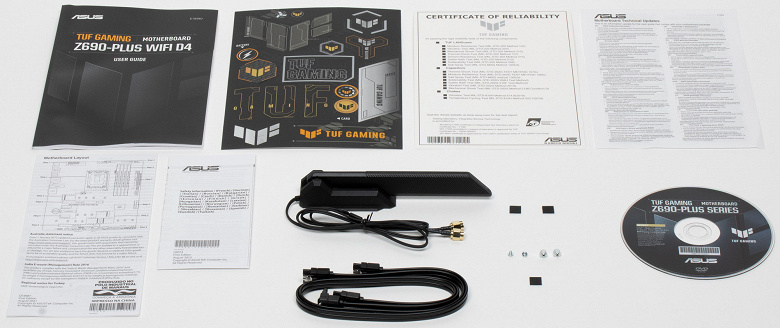

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, накопитель с ПО и антенну для беспроводной связи.

ПО поставляется на CD (промолчу. однако все равно надо скачивать последние версии ПО с вебсайта компании).

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

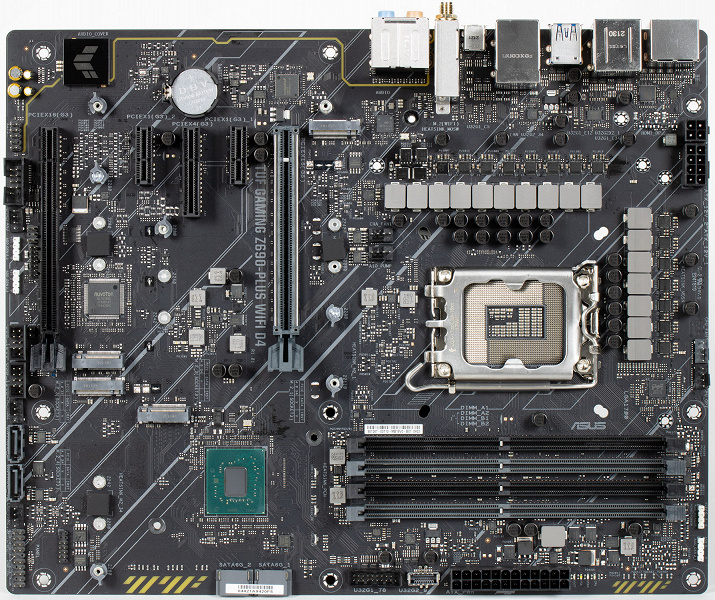

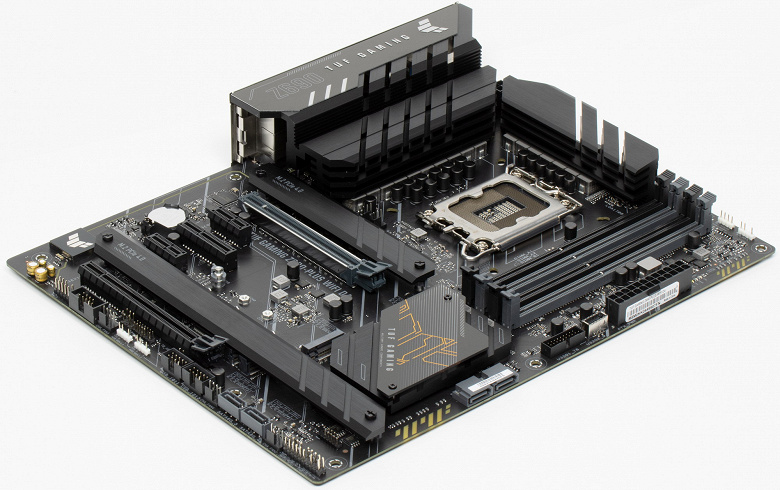

Форм-фактор

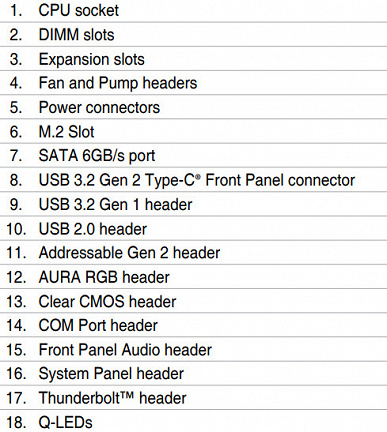

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z690-Plus WiFi D4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

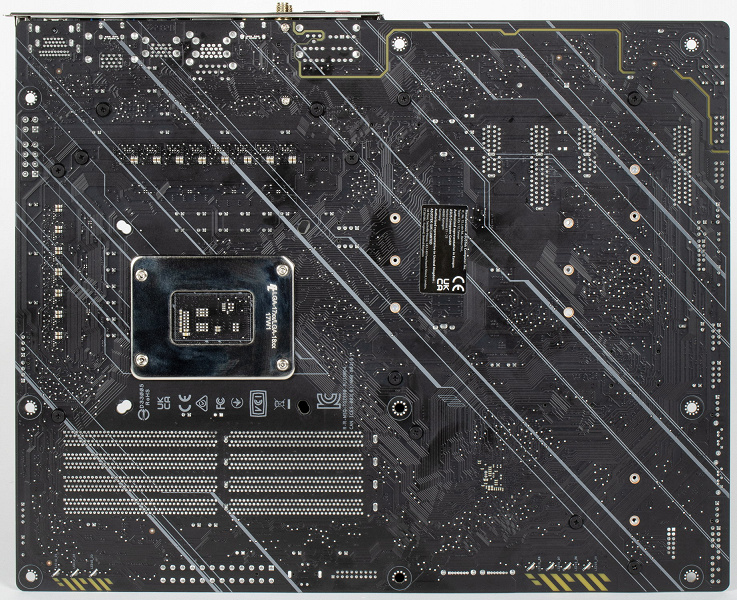

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

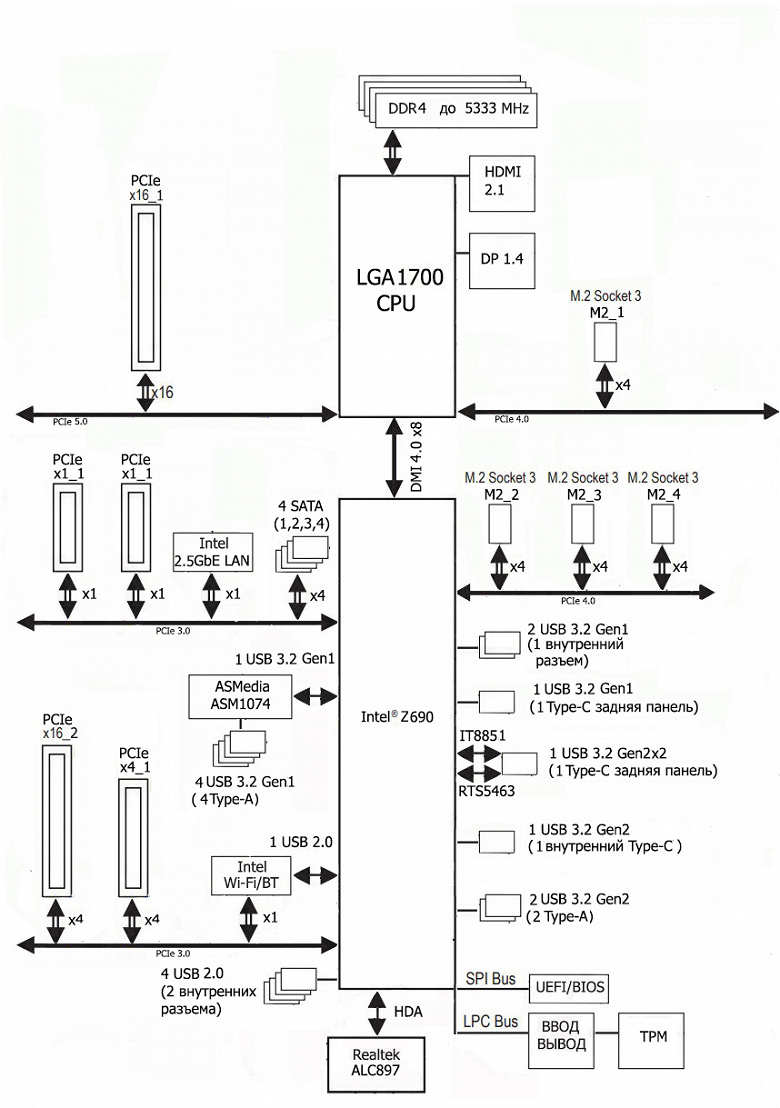

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5000 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц.

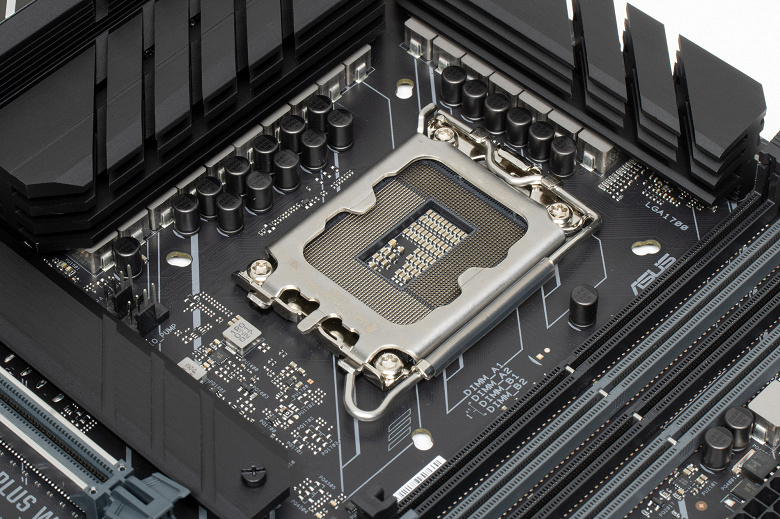

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

Мы уже все усвоили, что матплаты подобные сегодняшней Asus TUF Gaming Z690-Plus WiFi D4, целиком и полностью поддерживает процессоры Intel Core 12-го поколения, которые можно установить только в разъем (сокет) LGA1700. Когда-то была официальная информация от Intel, что система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. И что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор. Как показала практика, все же очень многие СО подходят для нового сокета без особых заморочек..

Тем не менее, для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

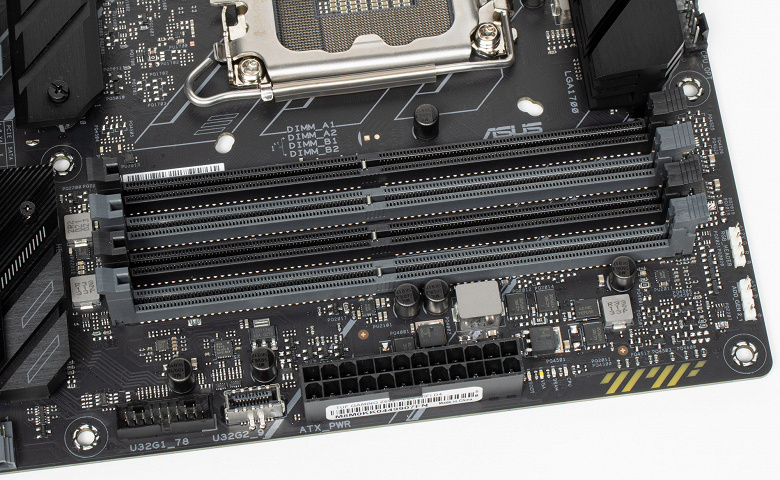

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):

• Слот PCIe x16_2 (4 линии PCIe 3.0);
• порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
• Слот M.2_4 (4 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Слот M.2_2 (4 линии PCIe 4.0);
• Слот PCIe x1_1 (1 линия PCIe 3.0);
• Слот PCIe x1_2 (1 линия PCIe 3.0);
• Слот PCIe x4_1 (4 линии PCIe 3.0);
• Intel AX201 (беспроводной сетевой адаптер) (1 линия PCIe 3.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)

Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC897 работает через HDA. Одна линия USB 2.0 зарезервирована на поддержку беспроводного адаптера, а также контроллеры RTS5463 и IT8851 для своих нужд использует сигнальные линии USB 2.0. А вот ASMedia ASM1074 (USB 3.2 Gen1 хаб) для своих нужд потребляет сигнальную линию уровня USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: два PCIe x16 (для видеокарт или других устройств), два PCIe x1 и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z690, однако физически он получает лишь 4 линии PCIe 3.0.

Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

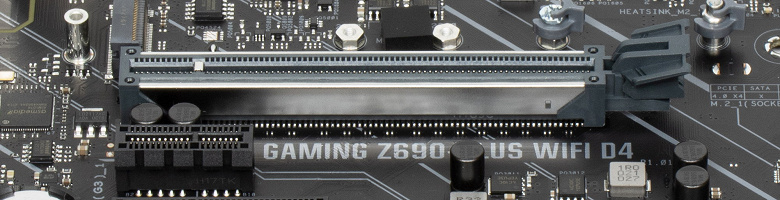

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

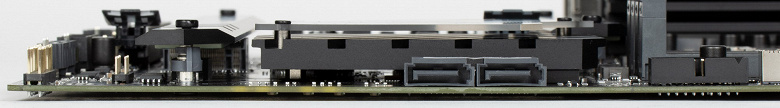

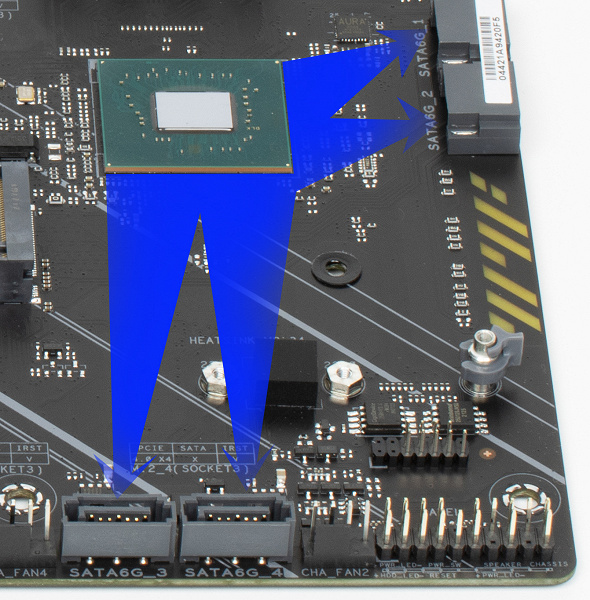

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID. Порты расположены по-парно на разных сторонах PCB, при этом первые два ориентированы горизонтально, а вторая пара – вертикально.

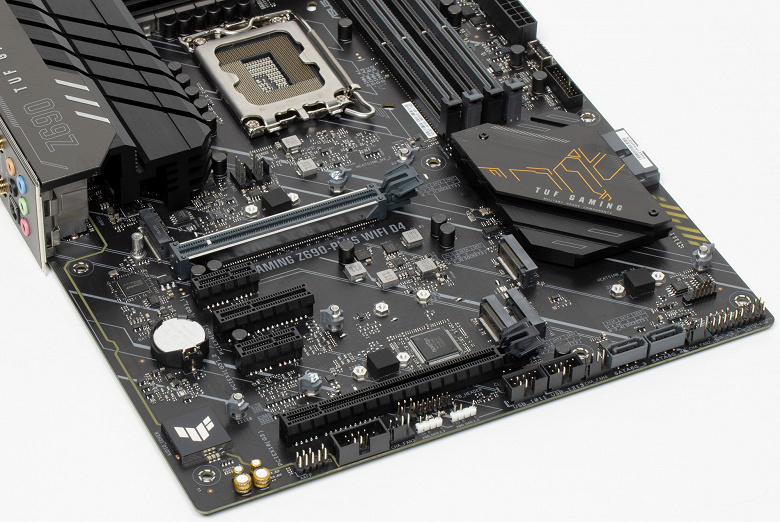

Материнская плата имеет 4 гнезда форм-фактора М.2.

Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.

Никаких разделений ресурсов у слотов и портов нет.

Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

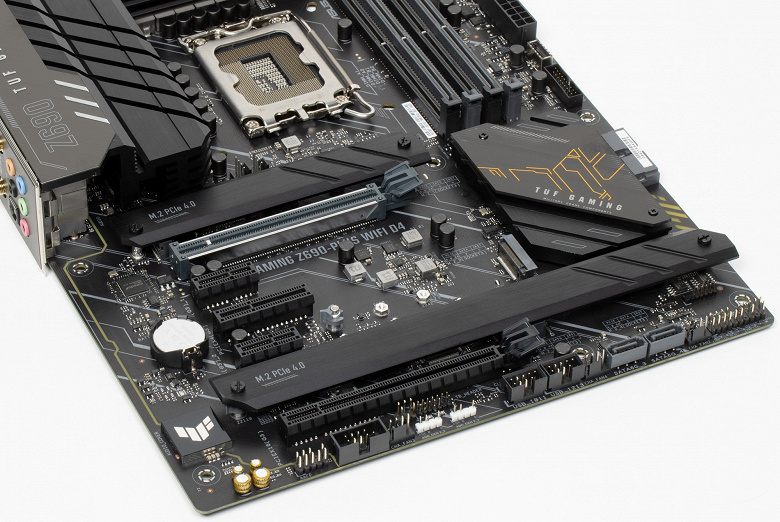

Не все M.2 слоты имеют радиаторы. M2_1 обладает своим отдельным радиатором, при этом термопрокладки имеются с обеих сторон накопителя. Два нижних слота M2_3 и М2_4 имеют общий радиатор. А вот М.2_2 без охлаждения.

Расскажем и о других «прибамбасах» на плате. Плата игровая, но все же не оверклокерская, поэтому вряд ли мы увидим здесь некий набор технологий, помогающих оверклокерам и просто энтузиастам. И даже нет кнопок запуска и перезагрузки.

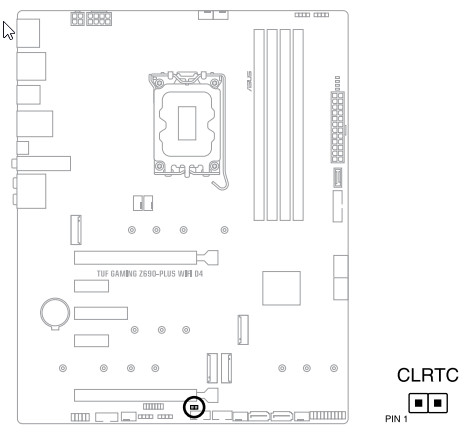

При этом имеются и возможности сброса CMOS с помощью перемычки на матплате.

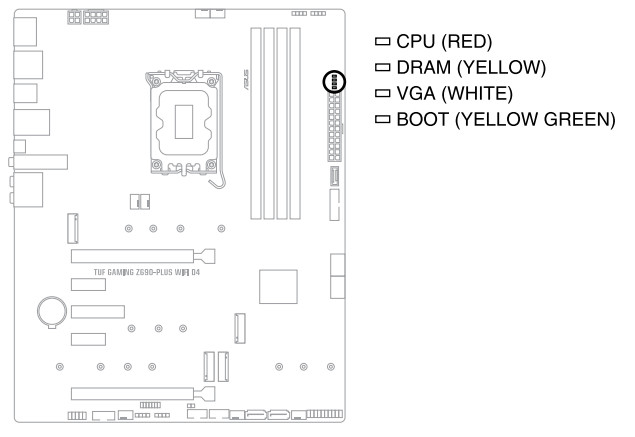

На материнке можно увидеть традиционные световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Следом надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены красным цветом) и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен синим). Разъемы объединены в пары, разнесенные на противоположные края платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

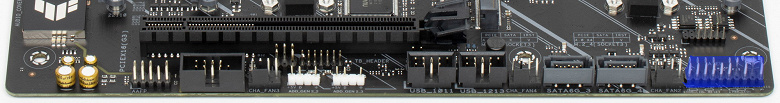

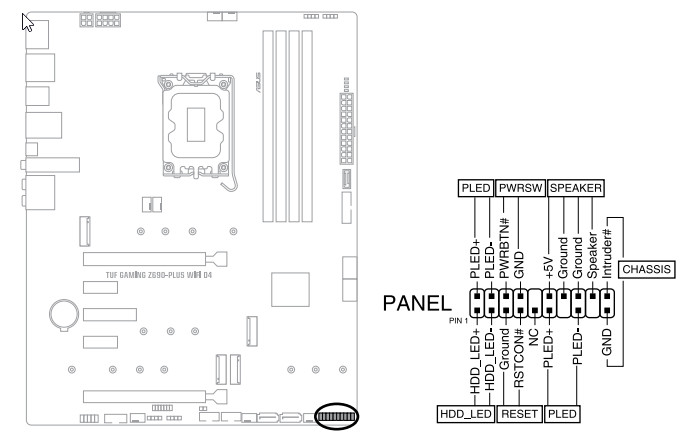

Все платы, и данная не является исключением, имеют традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Технология «холодной» прошивки BIOS (без наличия ОЗУ, процессора и прочей периферии) — BIOS Flashback данную материнку обошла вниманием, впрочем, серия не топовая.

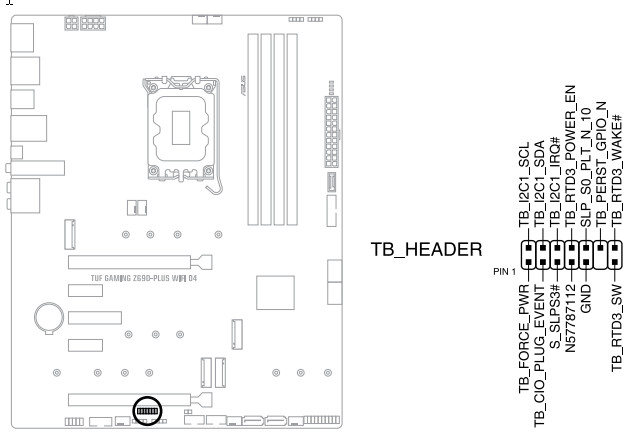

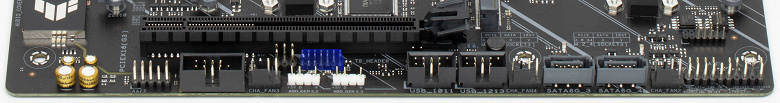

Для подключения карт с Thunderbolt ест свой проприетарный разъем.

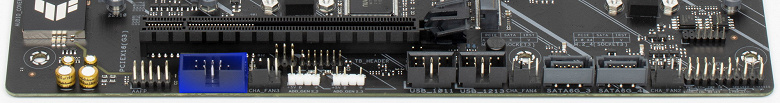

Плата также снабжена COM-портом для подключения старых узкоспециализированных устройств.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

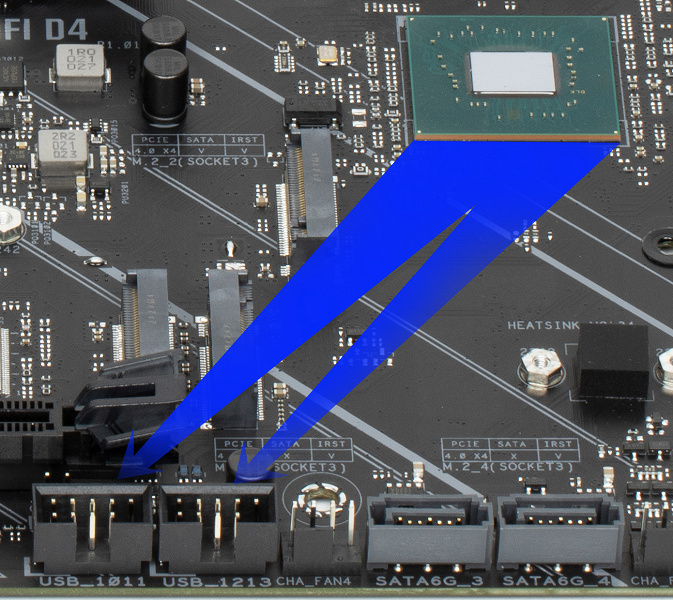

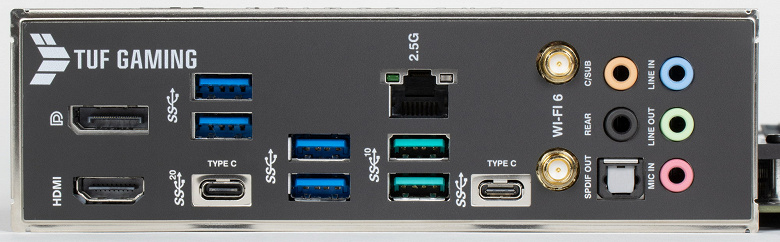

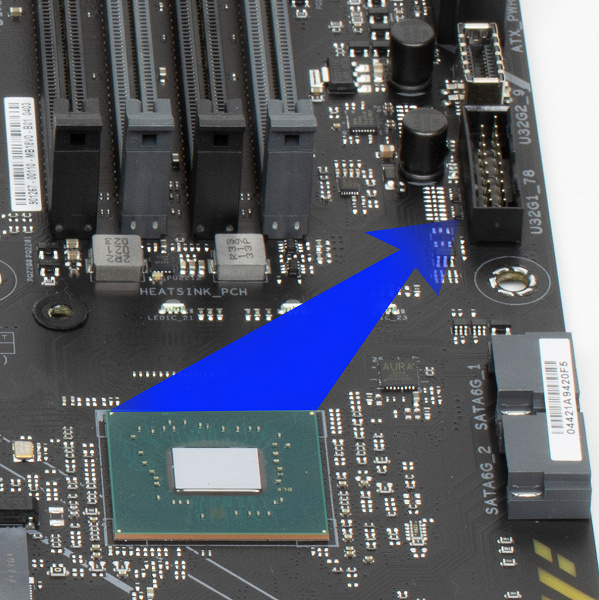

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).

И что мы имеем? Всего на материнской плате — 15 портов USB:

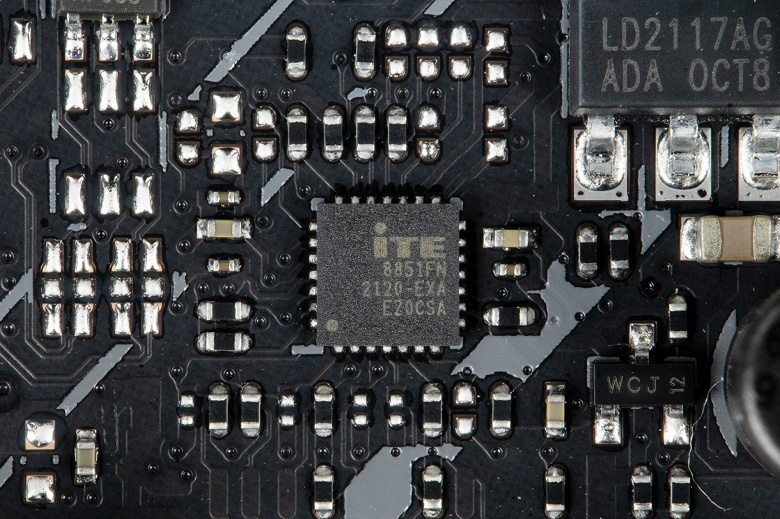

1 порт USB 3.2 Gen2x2: реализован с помощью двух хабов ITE IT8851

Таким образом, у нас 3 контроллера используют USB линии:

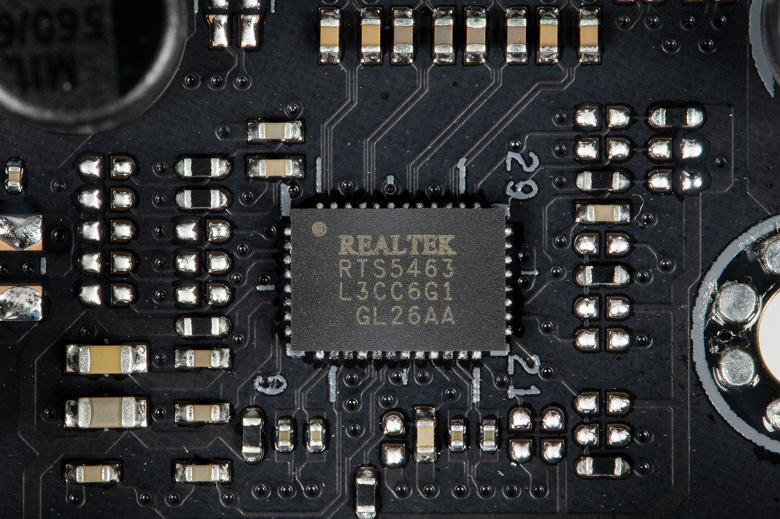

• Realtek RTS5463 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
• ITE IT8851 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
• Bluetooth/WiFi (AX2хх) (1 линия USB 2.0).

Напомню, что в данном случае аудиокодек Realtek ALC897 использует линии не USB 2.0, а HDA.

Итак, через чипсет Z690 реализовано высокоскоростных портов USB:

• 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
• + 3 выделенных USB 3.2 Gen2
• + 3 выделенных USB 3.2 Gen1
• + 1 USB 3.2 Gen1 для обеспечения ASMedia ASM1074

= 7 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 7 портов USB 2.0 также занято. Плюс 4 выделенных порта и 3 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.

Ну и 28 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z690 в данном случае реализовано 35 высокоскоростных порта из 38.

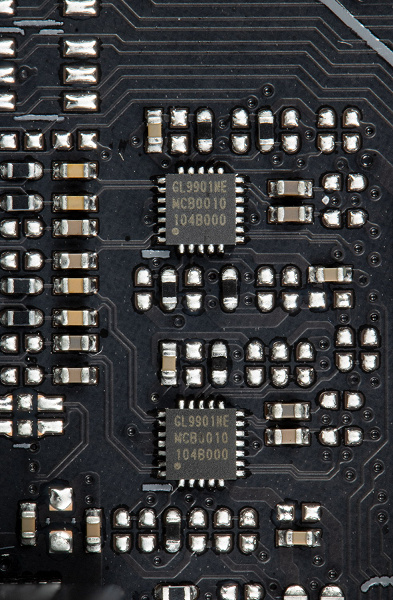

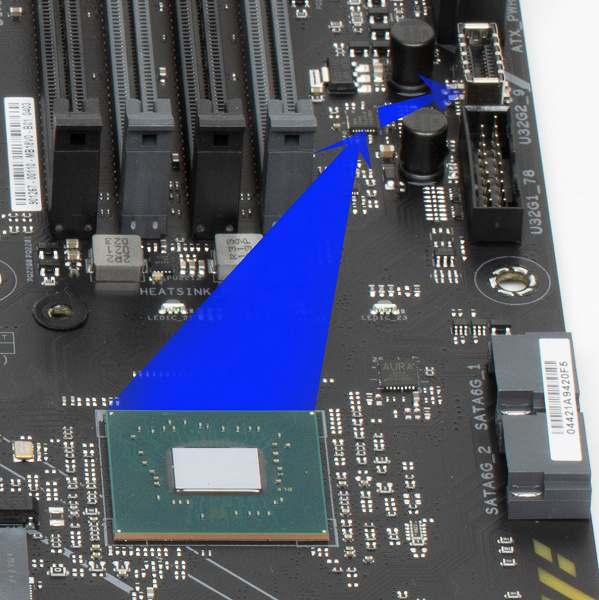

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

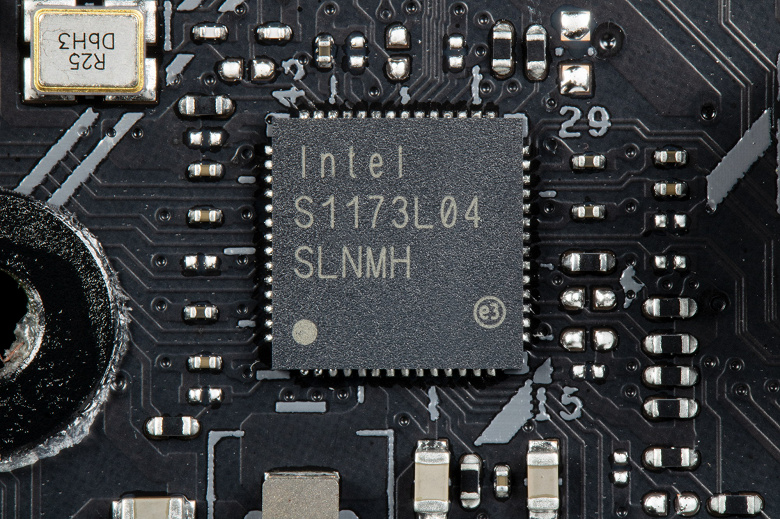

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

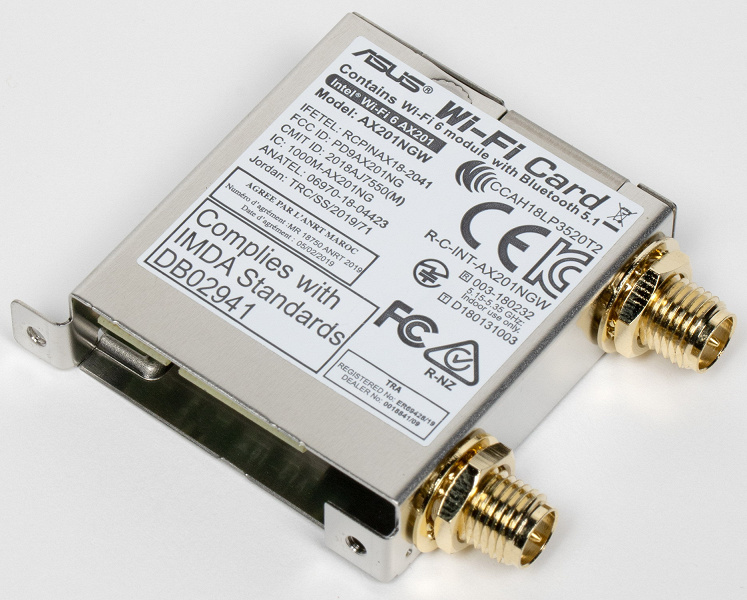

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель

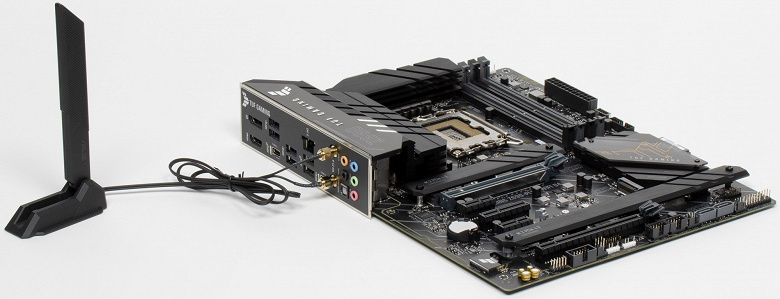

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

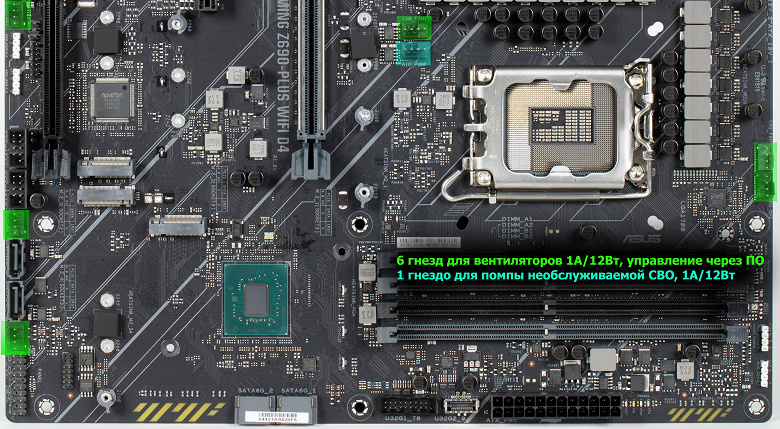

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Гнездо для помпы настроено на максимальные обороты.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

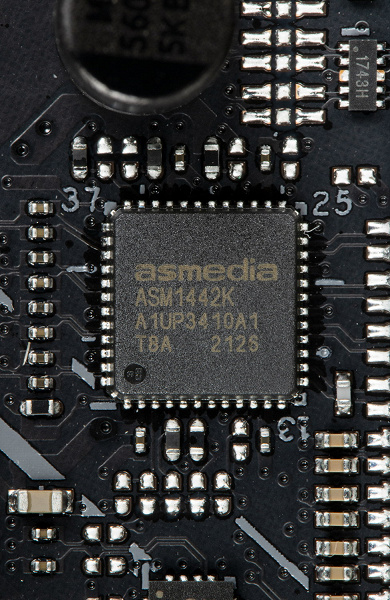

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.1, для усиления сигнала имеются: особый контроллер от ASMedia.

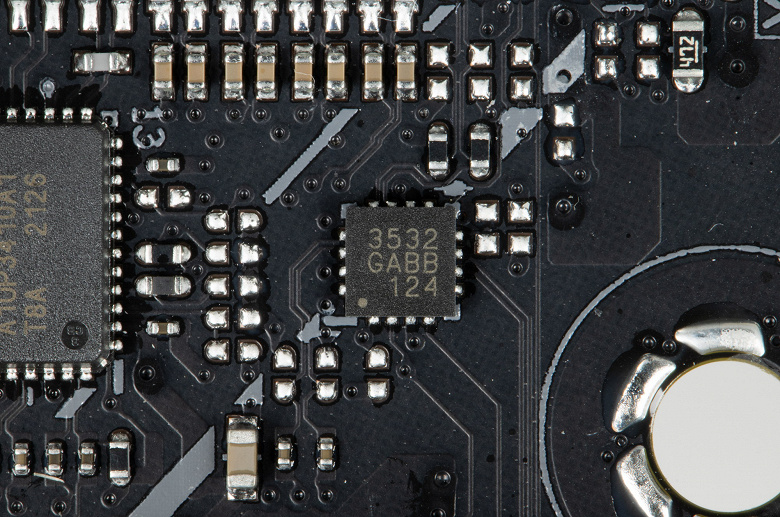

А также имеется гнездо DisplayPort 1.4, для усиления которого используется иной контроллер, уже от On Semi.

Аудиоподсистема

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен не просто старый контроллер, а очень старый: Realtek ALC897, для работоспособности которого задействована шина HDA, а не линии USB (что стало уже стандартом у всех матплат последних лет). Проектировщики Asus тщательно скрывают маркировку кодека с помощью защитной крышки, однако ряд тестовых программ прекрасно определяют именно ALC897, а это значит всего 24 бит / 192 кГц.

Аудиоподсистема к тому же очень проста: нет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

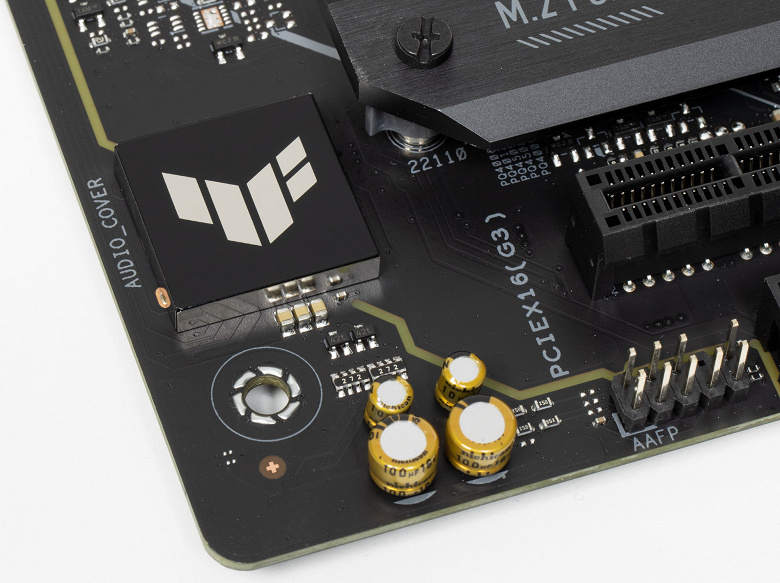

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Плохо». Увы, экономия на кодеках или нормальной разводке аудиотракта сейчас обходится боком.

Источник https://i2hard.ru/publications/23771/

Источник https://3dnews.ru/957284/obzor-itestirovanie-materinskoy-plati-asus-prime-x299deluxe

Источник https://www.ixbt.com/platform/asus-tuf-gaming-z690-plus-wifi-d4-review.html
