Материнские платы Asus на чипсете Intel X299: краткий обзор по информации, представленной в ходе Computex 2017

30 мая, в рамках выставки Computex 2017, компания Asus провела для прессы мероприятие Asus Motherboard Workshop 2017, на котором представила свои новые материнские платы на чипсете Intel X299 под семейство новых процессоров Intel Core-X (Kaby Lake-X и Skylake-X) с разъемом LGA 2066. Всего было представлено три серии плат: Prime, TUF и ROG.

Серия Asus Prime X299

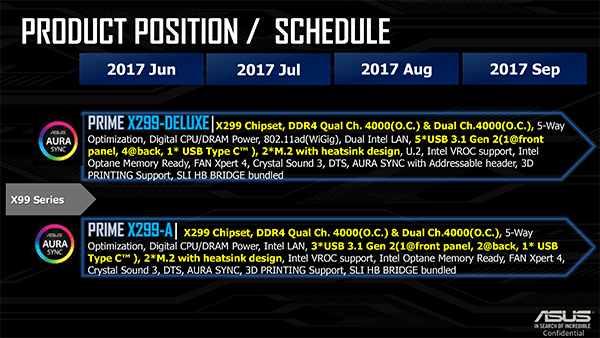

В серии Asus Prime представлено две новых модели материнских плат: Prime X299-Deluxe и Prime X299-A. Обе платы появятся в продаже уже в июле.

Серия плат Asus Prime нацелена на рынок DIY и ориентирована на тех пользователей, которым важна гибкость в настройке платы, возможность тюнинга и кастомизации.

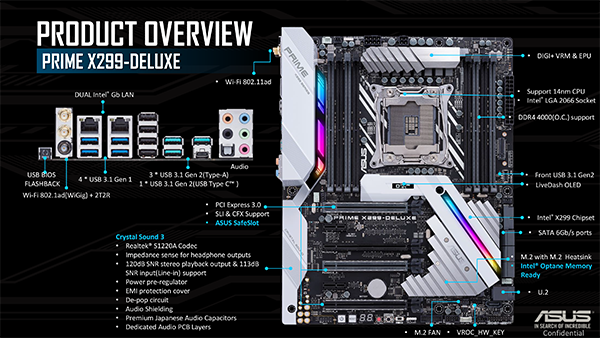

Плата Prime X299-Deluxe является топовой моделью.

Здесь доступно восемь слотов памяти (при использовании процессоров с четырехканальным контроллером памяти), три слота PCI Express 3.0 x16 (режим работы слотов зависит от количества линий PCIe 3.0 в установленном в плату процессоре), слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16), два слота PCI Express 3.0 x1, два разъема M.2, разъем U.2. Есть порты USB 3.0 и USB 3.1.

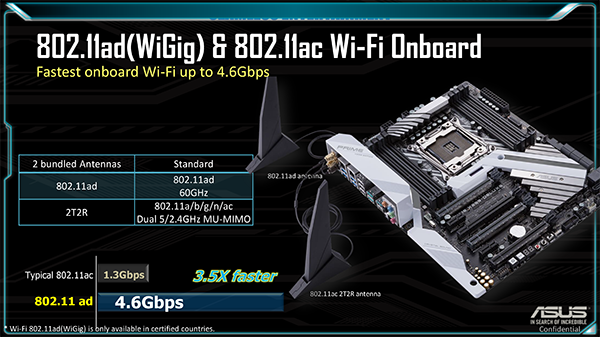

Кроме двух гигабитных сетевых контроллеров, на плате Prime X299-Deluxe имеется Wi-Fi-модуль с поддержкой стандарта 802.11ad (WiGig) со скоростью до 4,6 Гбит/с. Это новый стандарт, и конечно, для того чтобы им воспользоваться, нужен еще и соответствующий роутер/приемник.

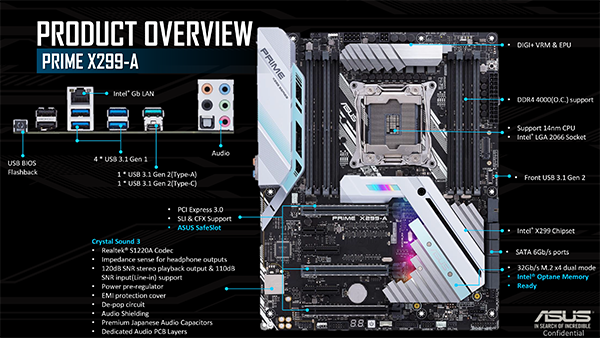

Плата Prime X299-A чуть проще. Тут нет Wi-Fi-модуля, только один гигабитный сетевой контроллер, меньше портов USB 3.1 и USB 3.0. Да и набор слотов PCI Express немного иной.

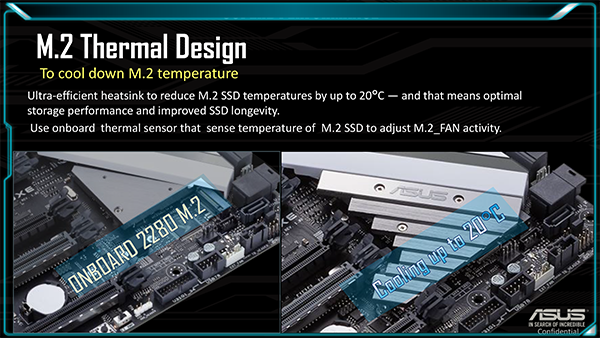

На обеих платах серии Prime есть по два разъема M.2 с радиаторами. Причем есть даже специальный разъем для подключения вентилятора для охлаждения SSD-накопителя, устанавливаемого в разъем M.2. По данным компании, это позволяет снизить температуру SSD на 20 °C, что увеличивает производительность и время жизни SSD.

Следующая особенность плат серии Prime – это поддержка технологии Intel VROC (Virtual RAID on CPU) при использовании процессоров Skylake-X. Поддержка заключается в наличии специального разъема для установки ключа Intel VROC, который приобретается отдельно. Этот ключ позволяет разблокировать возможность создания RAID-массивов уровня 1 и 5 на базе SSD-накопителей с разъемом M.2, подключаемых к специальной карте с интерфейсом PCIe 3.0 x16 (приобретается отдельно). Об этой карте мы расскажем далее.

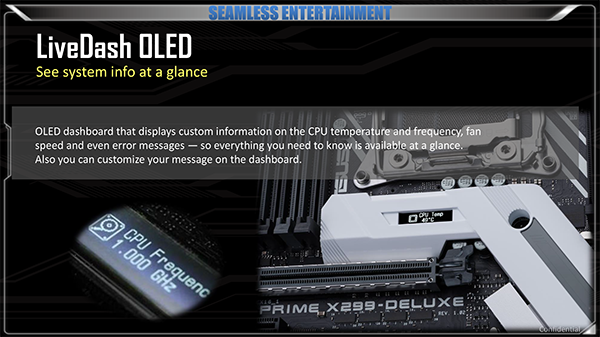

На плате Prime X299-Deluxe есть еще одна интересная «фишка»: так называемый LiveDash OLED. Это небольшой экран, встроенный в пластиковый кожух рядом с процессорным разъемом, на котором может отображаться температура процессора, скорость вращения вентилятора или выводиться сообщения об ошибках. Что именно будет выводиться на этот экран, настраивается с помощью специальной утилиты.

И конечно же, на платах серии Prime реализована настраиваемая RGB-подсветка Asus Aura Sync. Можно выбирать цвет и настраивать различные цветовые эффекты. Кроме того, теперь подсветка на плате может быть синхронизирована с подсветкой видеокарты Asus, клавиатуры Asus, мышки Asus и даже наушников Asus.

Из нововведений стоит отметить и новый тип разъема на плате Prime X299-Deluxe для подключения светодиодный ленты (RGB LED Strip). Если ранее для подключения светодиодной ленты использовался только четырехконтактный разъем (12V/R/G/B), то на платах с чипсетом Intel X299 стало можно использовать трехконтактный цифровой разъем (5V/D/G или 12V/D/G), который также называют адресуемым. Данный разъем позволяет адресовать каждый светодиод на ленте, то есть управлять отдельными светодиодами.

Впрочем, не будем задерживаться на платах серии Prime, тем более что в скором времени у нас на сайте появятся подробные обзоры этих новинок.

Серия Asus TUF X299

В серию Asus TUF X299 войдут две модели: TUF X299 Mark 1 и TUF X299 Mark 2.

Напомним, что платы серии TUF отличаются повышенной надежностью и возможностью создания эффективной системы охлаждения.

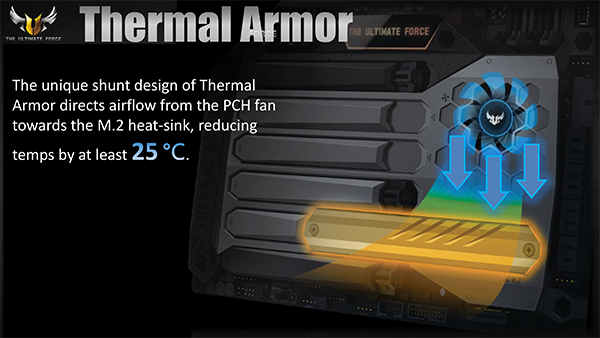

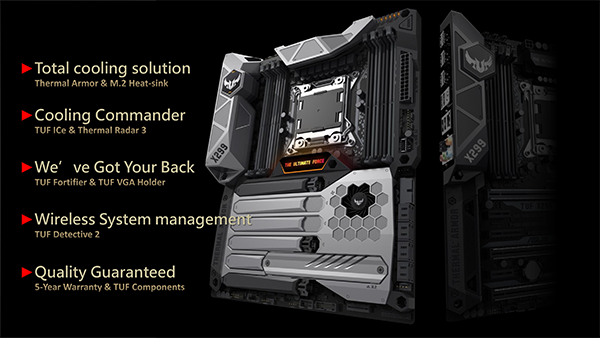

Топовая плата TUF X299 Mark 1 имеет традиционную «тепловую броню» Thermal Armor и радиаторы для разъемов M.2.

По данным компании Asus, такая броня со встроенным вентилятором снижает температуру аж на 25 °C.

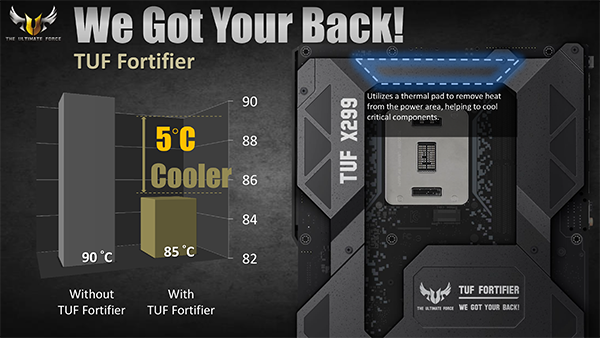

Есть на плате и металлическая усилительная пластина TUF Fortifier, которая крепится с обратной стороны. Эта пластина также способствует охлаждению MOSFET-транзисторов регулятора напряжения питания процессора.

В комплекте с платой поставляется и специальный кронштейн VGA Holder для массивных видеокарт.

Все, что было реализовано на плате Asus TUF X270 Mark 1, осталось и в варианте платы Asus TUF X299 Mark 1. Для управления вентиляторами используются фирменная утилита Thermal Radar 3 и специальный чип на плате TUF ICe.

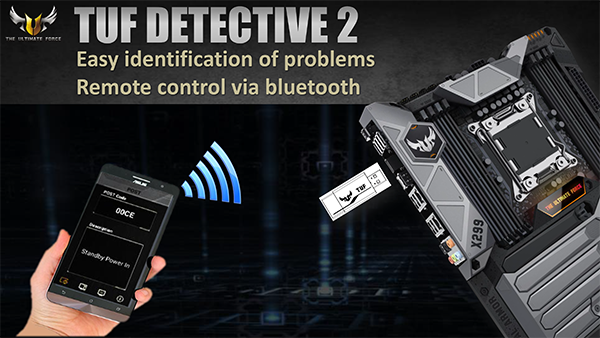

Приложение TUF Detective 2 позволяет по Bluetooth осуществлять мониторинг, диагностику и изменение настроек системы с использованием смартфона.

На плате 8 слотов для памяти DDR4, 3 слота PCI Express 3.0 x16 и 2 слота PCI Express 3.0 x4 (режим работы слотов зависит от количества линий PCIe 3.0 в устанавливаемом процессоре).

Кроме того, есть два разъема M.2 c поддержкой накопителей PCIe 3.0 x4, 8 портов SATA, 2 сетевых гигабитных контроллера, а также 6 портов USB 2.0, 8 портов USB 3.0 и 3 порта USB 3.1. На этой плате тоже есть разъем для ключа Intel VROC.

Плата TUF X299 Mark 2 традиционно чуть проще. Она лишена «брони» Thermal Armor и усилительной пластины TUF Fortifier. Нет тут и радиаторов для SSD-накопителей, устанавливаемых в разъемы M.2.

Но для управления вентиляторами (всего можно подключить 8 вентиляторов и есть традиционный разъем для платы расширения Extension Fan) также используется фирменная утилита Thermal Radar 3.

Аппаратная конфигурация платы Asus TUF X299 Mark 2 чуть проще конфигурации платы TUF X299 Mark 1. Здесь 8 слотов для памяти DDR4, 3 слота PCI Express 3.0 x16, но только один слот PCI Express 3.0 x4 (в режиме x2) и 3 слота PCI Express 3.0 x1.

Кроме того, есть 2 разъема M.2 c поддержкой накопителей PCIe 3.0 x4, 6 портов SATA, 1 сетевой гигабитный контроллер, а также 6 портов USB 2.0, 8 портов USB 3.0 и 2 порта USB 3.1. Имеется на плате и разъем для ключа Intel VROC.

Серия Asus ROG X299

В игровой серии Asus ROG X299 было представлено две модели: ROG Strix X299-E Gaming и Rampage VI Apex. Плата ROG Strix X299-E Gaming появится в июле, а плата Rampage VI Apex — чуть позже, в августе.

Плата ROG Strix X299-E Gaming ориентирована на геймерские моддинговые ПК. Тут есть 8 слотов памяти DDR4, что типично для плат на чипсете Intel X299.

Кроме того, на плате 3 слота PCI Express 3.0 x16, 2 слота PCI Express 3.0 x4, 2 разъема M.2 с поддержкой накопителей PCIe 3.0 x4, 8 портов SATA, сетевой гигабитный контроллер и модуль Wi-Fi (802.11ac), 4 порта USB 2.0, 8 портов USB 3.0, 3 порта USB 3.1. По аппаратной конфигурации данная плата очень напоминает Asus TUF X299 Mark 1.

Конечно же, на плате ROG Strix X299-E Gaming реализована и RGB-подсветка Aura Sync c возможностью синхронизации подсветки платы с подсветкой видеокарты, клавиатуры и мыши.

Кроме стандартного четырехконтактного разъема для подключения RGB-ленты, есть и новый трехконтактный цифровой (адресуемый) разъем.

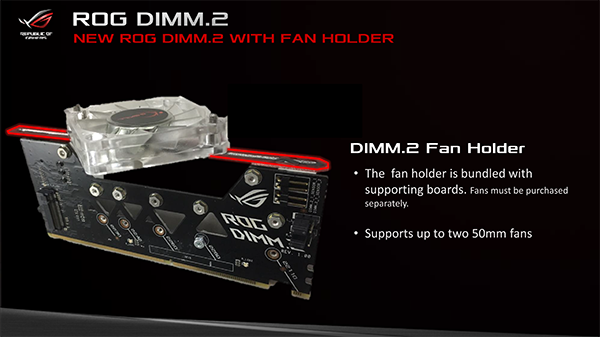

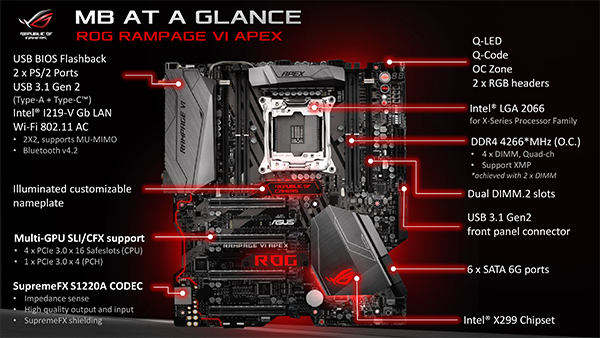

Топовая плата Rampage VI Apex, как и модель предыдущего поколения, имеет необычную форму за счет вырезов по краям текстолита. Эта плата ориентирована, прежде всего, на разгон.

В отличие от всех остальных плат на чипсете Intel X299, здесь только 4 слота для памяти DDR4 (но четырехканальный режим работы поддерживается) и есть 2 фирменных слота DIMM.2. Плата-переходник, вставляемая в разъем DIMM.2, получила ряд усовершенствований. Во-первых, появились отверстия для улучшения охлаждения SSD-накопителя, во-вторых, появились отверстия для крепления вентилятора охлаждения, в-третьих, на плате теперь есть два термодатчика. Ну и последнее усовершенствование – это наличие двух светодиодных индикаторов, которые сигнализируют о наличии SSD-накопителей в разъемах M.2.

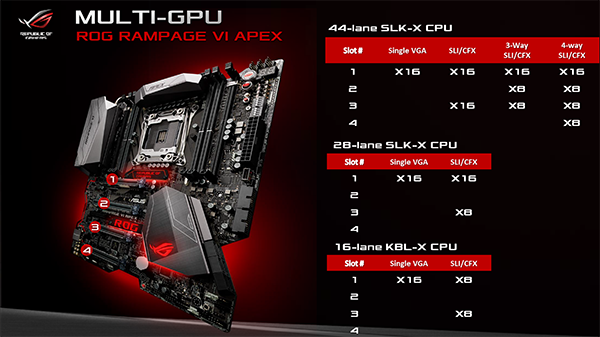

На плате Rampage VI Apex имеется 4 слота PCI Express 3.0 x16, и при использовании процессоров с 44 линиями PCIe 3.0 можно устанавливать в них 4 видеокарты с возможностью объединения в режим SLI или CrossFire.

Имеется еще и слот PCI Express 3.0 x4, реализованный на базе чипсетных линий PCIe 3.0. Кроме того, есть 6 портов SATA, модуль Wi-Fi (802.11ac) и гигабитный сетевой контроллер, порты USB 3.1.

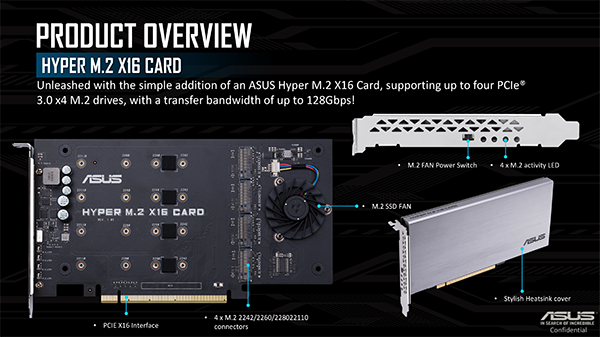

Hyper M.2 x16 Card

Одновременно с платами на чипсете Intel X299 компания Asus представила плату расширения Hyper M.2 x16 Card, совместимую с технологией Intel VROC (Virtual RAID on CPU).

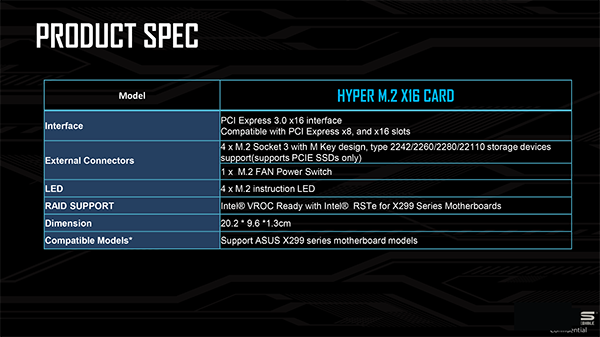

Плата Hyper M.2 x16 Card с интерфейсом PCI Express 3.0 x16 представляет собой контейнер для четырех SSD-накопителей с интерфейсом PCIe 3.0 x4 и разъемом M.2. То есть на плате имеется четыре разъема M.2 (PCIe 3.0 x4), которые поддерживают только PCIe-накопители. Пропускной способности интерфейса PCI Express 3.0 x16 как раз хватит для 4 накопителей PCIe 3.0 x4.

Плата Hyper M.2 x16 Card поддерживает SSD типоразмера 2242/2260/2280/22110, для охлаждения накопителей предусмотрены металлический кожух, выполняющий функцию воздуховода, и встроенный вентилятор.

И самое важное в данном случае, что плата Hyper M.2 x16 Card совместима с технологией Intel VROC.

Данная технология поддерживается только для процессоров Skylake-X, то есть для процессоров с 28 или 44 линиями PCIe 3.0 и позволяет использовать процессорные линии PCIe 3.0 для создания загрузочного RAID-массива на основе SSD-накопителей.

Правда, тут есть один тонкий момент: по умолчанию можно создавать лишь RAID-массивы уровня 0. А если захочется создать RAID-массив уровня 1 или 5, то придется раскошелиться: для этого нужно купить ключ Intel VROC, который подключается к специальному разъему на материнской плате. Ключи бывают двух типов: Standard и Premium. Соответственно, и стоят они по-разному. Ключ Standard позволяет создавать RAID-массив уровня 1, а ключ Premium — RAID уровней 1 или 5.

Заключение

Мы вкратце рассказали о нескольких новых материнских платах Asus на чипсете Intel X299, которые были представлены на мероприятии Asus Motherboard Workshop 2017 в рамках выставки Computex 2017 и в скором времени появятся в продаже. Конечно, рассмотренными моделями ассортимент плат Asus на чипсете Intel X299 не ограничивается. Есть еще и Rampage VI Extreme, и Strix X299-E. И очень скоро на нашем сайте можно будет ознакомиться с подробными обзорами всех этих новинок.

Обзор материнской платы ASUS Prime X299-A

Материнские платы от компании ASUS — одни из самых узнаваемых в мире. Про них написано столько текстов, и снято столько видеороликов, что иногда даже не знаешь, что еще можно здесь сказать. Однако, из года в год, компания ASUS подтверждает свой девиз «в поисках невероятного», и мы получаем новые продукты, и они интересней старых.

Содержание

Платформа Intel X99 переживает уже не первое изменение, и совсем недавно мы увидели LGA2066 на Intel X299. Разумеется, это наследие того первого чипсета Х99, и поэтому большинство примочек нам знакомы. Но есть и небольшие отличия, которые явно указывают на то, что перед нами продукт нового поколения. Сначала мы кратко расскажем вам те самые отличия X299 от X99, а потом уже изучим саму материнскую плату и ее возможности.

Технические характеристики

Поддерживаемые процессоры:

• Skylake-X (Core i7-78xx & i9-79xx)
• Kaby Lake-X (Core i7-77xx & i5-76xx)

Чипсет: Intel X299

Поддерживаемая память:

• 8 x DIMM DDR4, четырёхканальная, с поддержкой XMP,
• 128 Гбайт макс. 4000 МГц Макс

Интерфейсы плат расширения:

44-Lane CPU

• 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
• 2 x PCIe 3.0 x4 (max at x4 mode)
• 1 x PCIe 3.0/2.0 x1

28-Lane CPU

• 3 x PCIe 3.0/2.0 x16 (x16, x16/x8, x16/x8/x1)
• 2 x PCIe 3.0 x4 (max at x4 mode)
• 1 x PCIe 3.0/2.0 x1

16-Lane CPU

• 3 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x8/x1)
• 2 x PCIe 3.0 x4 (max at x4 mode)
• 1 x PCIe 3.0/2.0 x1

• 2 x PCIe 3.0 x1

Разъёмы и кнопки на задней панели:

• 1 x LAN (RJ45)
• 2 x USB 3.1 Gen 2 Type-A + USB Type-C
• 4 x USB 3.1 Gen 1
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jack
• 1 x Кнопка BIOS Flashback

Интерфейсы накопителей:

• 8 x SATA III
• 1 x M.2 2242/2260/2280/22110 (режим работы: PCIE 3.0 x 4)
• 1 x М.2 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode)

Сетевой интерфейс:

• Intel I219V, 1 x Gigabit LAN Controller

Аудиоподсистема:

• Realtek ALC S1220A 8-Channel High Definition Audio CODEC

Интерфейсы вентиляторов:

• 2x 4-pin для процессорной СО
• 1x 4-pin для водяной помпы
• 2x 4-pin для корпусных вентиляторов
• 1x 5-pin EXT_FAN

Поддерживаемые операционные системы:

• Windows 10, 32bit и 64bit
• Windows 8.1, 64bit
• Windows 7, 64bit

Форм-фактор и размеры:

• ATX
• 305 x 244 мм

Гарантия производителя:

• 3 года

Ориентировочная цена:

Основные отличия Х299 от Х99

Главное отличие, разумеется, заключается в самом разъеме Intel LGA 2066. Старый сокет прожил достаточно долго, его выпустили еще в 2011 году. Чуть позже он пережил обновление, и переродился под названием Intel LGA 2011-v3. И вот перед нами приемник – LGA 2066.

Второе по значимости отличие, это поддержка технологии Intel Optane Technology. Эта фича потребуется далеко не всем, но те, кто ею воспользуются- безусловно оценят ее ценность. Задача технологии ускорять работу обычных жестких дисков путем внедрения в систему небольшого по объему (32 или 64 Гб) SSD накопителя. Эта система отдаленно напоминает гибридные жесткие диски с кэш-памятью в виде отдельной микросхемы. Только здесь все реализовано аппаратно и проработано инженерами Intel. Применение этой технологии действительно позволяет очень сильно увеличить быстродействие системы на обычном жестком диске. Это позволяет вам заполучить одновременно большую скорость и огромный объем за вменяемые деньги. Конечно, есть нюансы, но про них мы поговорим в другой раз.

Далее на очереди увеличившееся количество USB 3.0 с 6 до 10 штук, приятно. При этом, количество разъемов SATA уменьшилось на два, и теперь их 8. Также стоит отметить, увеличившееся количество линий PCI-E до 24, но тут многое зависит от процессора. На этом отличия по сути заканчиваются. Как мы и говорили, для обычного пользователя, это не революция, это эволюция старого доброго Х99.

ASUS Prime X299-A

Переходим к самой материнской плате. Упаковка мало отличается от предшественников. Да скажем больше, в целом, все упаковки плат ASUS сильно похожи друг на друга. Это сделано для узнаваемости бренда, чтобы даже издалека вы понимали, что это продукция компании ASUS. Ну и небольшое сокращение расходов :).

Комплектация, на удивление, очень скромная. В ней мы нашли книжку, кабели SATA, заглушку для задней панели, SLI мостик и плашку для SSD M.2. А вот сама плата очень интересная, сразу видно. Что это платформа для топовой системы. На ней огромное количество различных слотов и разъемов для подключения девайсов. Во внешнем виде, разумеется, наблюдается преемственность. Она очень похожа на своих предшественников на Intel X99.

Так как это не самая топовая плата, то подсистема питания не заточена под азотный разгон, и немного порезана. Здесь нам предоставляют восемь фаз, но для обычного пользователя, этого просто за глаза. Скажу больше – вам и четырёх хватит, но никому об этом не рассказывайте!

Как мы уже сказали, количество разъемов SATA уменьшено с десяти до восьми штук. Но скажите честно, вы хоть четыре-то забьете? Поэтому не стоит переживать на этот счет, отрезали и ладно.

Разъемов для оперативной памяти, как и положено, восемь штук. Все работают с памятью DDR4 с максимальной тактовой частотой 4000 МГц. Это, конечно, в режиме разгона. Но чтобы получить такую частоту, вам сначала нужно сильно озаботиться крутой оперативкой, а потом уже напрягать материнку.

Как и раньше, разъемы разбиты на две группы по четыре слота в каждой. Первая группа живет слева от процессора, а вторая справа. Максимальный объем 128 Гбайт, с поддержкой XMP если вам лень выставлять параметры руками. Но тут есть наколка небольшая. Согласно сайту ASUS, эти данные верны только если у вас шестиядерный процессор. А вот если под теплораспределительной крышкой вашего камня только четыре ядра, вы будете довольствоваться только четырьмя слотами и максимальным объемом в 64 Гбайта в двухканальном режиме. Остальные характеристики неизменны.

Что касается систем SLI, то на плате распаяно три разъема PCI-E, но опять же, скорость их функционирования завязана на то, какой процессор вы используете. Если самый младший, который несет в себе 16 линий PCI-E, то вам будет доступен режим только 8+8, и вот это главный облом. Раньше топовая платформа не несла в себе таких хитростей, а работала согласно статусу. Теперь же, вам придется купить процессор, в котором минимум 28 линий, чтобы появился режим 16+8. А если вы хотите полноценные 16+16, то вам нужен топовый процессор за огромные деньги. С одной стороны, решение интересное, но с другой, совершенно непонятно, зачем покупать материнскую плату топовой серии, чтобы потом не иметь возможности воспользоваться половиной ее функций из-за обрезанного процессора, и в итоге она едва ли не уступит нормальной платформе на Z270. Вопросов много – ответов ноль. Скорее всего, это пилотный вариант таких вот вариаций с различными процессорами, и в будущем самые бесполезные варианты просто отвалятся, потому как не несут никакого смысла.

Звук на плате выведен в отдельную зону, которая ограждена специальной дорожкой, это вроде как уменьшает наводки и делает звук более чистым. Скорее всего, если проверять на специальной аппаратуре – так оно и будет. В обычных наушниках за сотню баксов разницу найдет лишь профессионал. Просто такой подход стал уже стандартом, не более. А под защитным экраном согласно сайту производителя, скрывается микросхема ALC S1220A. Это очень хорошая система, которая обеспечит качественный звук. Тем более, что на плате распаяны даже усилители, а это значит, что можно попробовать раскачать студийные наушники.

Питание плата получает по стандартному 24-х контактному разъему. Еще два разъема живут над процессорным сокетом, один из них четырехпиновый, а второй восьмипиновый.

Также на плате есть еще один вертикальный (перпендикулярно к плате) разъем М.2. Это сделано для экономии места на плате.

Задняя панель разъемов немного скучна для материнки на топовом чипсете:

• 1 x LAN (RJ45)
• 2 x USB 3.1 Gen 2 Type-A + USB Type-C
• 4 x USB 3.1 Gen 1
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jack
• 1 x Кнопка BIOS Flashback

Вроде, все есть, но согласитесь – чего-то не хватает! Как минимум еще парочки USB 3.0. Но в целом, это не топовая плата, так что можно закрыть на это глаза.

У всех материнских плат ASUS, BIOS давно приведен к единому стилю, виду и даже набору возможностей. Последние зависят исключительно от «комплектации» самой платы. Поэтому в очередной раз рассказывать про биос мы не будем, а просто покажем вам несколько скриншотов.

Заключение

Материнская плата ASUS Prime X299-A – безусловно качественный продукт, предназначенный для сборки топовых систем. Все эти казусы с разъемами оперативной памяти и линиями PCI-E – это лишь следствие политики компании Intel относительно возможностей своих процессоров. Если вы купите шестиядерный процессор, а именно с него по-хорошему начинается топовая платформа, вы не встретите всех этих маленьких нюансов.

Плата без проблем завелась, прошла несколько тестов. Все работало очень стабильно – никаких претензий. Единственное, после общения с этим продуктом, остается такое послевкусие, как будто вам чего-то недодали. Вероятно, это из-за того, что компания ASUS приучила нас, что топовая плата – топовая во всем. Но и просят за ASUS Prime X299-A всего 20 000 рублей. Даже платы для Z270 стоят дороже. Поэтому это однозначно хороший выбор, который прекрасно раскроется с полноценным процессором.

Материнские платы x299 обзор

Ваша заказ успешно отправлен

OCLab.ru — Лаборатория оверклокинга, созданная российскими оверклокерами с мировым именем.

Обзор и тест материнской платы ASUS Prime X299-A

19.07.2017 18:48 , обновлен 27.07.2017

2017 год продолжает радовать нас новыми анонсами и поступлениями в продажу компьютерных комплектующих. Вначале свет увидели процессоры Kaby Lake и чипсеты 200-й серии, затем последовал долгожданный ответ от AMD, в лице процессоров серии Ryzen. Появление вполне достойного соперника вынудило Intel предпринять ответные меры. Первым этапом стало снижение розничных цен практически на все продающиеся сейчас в продаже процессоры. Далее последовал более мощный ответ – выпуск нового поколения высокопроизводительных процессоров и платформы LGA2066.
С первого взгляда может показаться, что Intel вновь заставляет пользователей переходить на дорогую платформу, не оставляя шансов использовать материнские платы с сокетом LGA2011-v3. С одной стороны это действительно именно так. Если вы хотите получить максимальную производительность, то придется раскошелиться. Тем не мене на этот раз не все так плохо, Intel наконец-то сделала то, что ее так давно просили – выпустила универсальную платформу!
Все материнские платы с разъемом LGA2066 имеют возможность работать, как со старшими моделями X-серии (6 ядер и больше), так и с младшими процессорами на архитектуре Kaby Lake (4 ядра). Поэтому у платформы LGA2066 есть все шансы стать одной из самых продаваемых.
Вдохновившись этими мыслями, мы решили протестировать новейшие материнские платы от компании ASUS: Prime X299-A и Prime X299-Deluxe.
В данной статье мы будем знакомиться с первой героиней.

Материнскую плату ASUS Prime X299-A уже можно найти в продаже. По данным Яндекс.Маркета ее можно приобрести по цене от 22 000 руб. (Стоимость может меняться в зависимости от региона и даты приобретения).

Технические характеристики.

Производитель	ASUS
Модель	Prime X299-A
Системная логика	Intel X299 Express
Сокет	LGA2066
Поддерживаемые процессоры	Процессоры Intel Core X-серии
Поддерживаемая память	Для процессоров с 6 ядрами и более: 8 х DDR4, max 128 ГБайт, DDR4 — 4000 (О. С.) / 3600 (О. С.) / 2666 / 2400 / 2133 МГц. Для процессоров с 4 ядрами: 4 х DDR4, max 64 ГБайт, DDR4 — 4000 (О. С.) / 3600 (О. С.) / 2666 / 2400 / 2133 МГц.
Слоты расширения	Процессоры с 44 линиями PCI-e: – 3 х PCIe 3.0/2.0 х16 (х16, х16/х16, х16/х16/х8); – 2 х PCIe 3.0 х4 (максимум в режиме х4); – 1 х PCIe 3.0/2.0 х1;Процессоры с 28 линиями PCI-e: – 3 х PCIe 3.0/2.0 х16 (х16, х16/х8, х16/х8/х1); – 2 х PCIe 3.0 х4 (максимум в режиме х4); – 1 х PCIe 3.0/2.0 х1.Процессоры с 16 линиями PCI-e: – 3 х PCIe 3.0/2.0 х16 (х16, х8/х8, х8/х8/х1); – 2 х PCIe 3.0 х4 (максимум в режиме х4); – 1 х PCIe 3.0/2.0 х1.
Дисковая подсистема	8 x SATA 6.0 ГБит/сек; 2 x M.2 Socket 3.
LAN	1 х Intel I219V GbE LAN (10/100/1000 Mbit)
Звуковая подсистема	Звуковая подсистема Crystal Sound 3 8-канальный аудио кодек Realtek ALC S1220A
Форм фактор	ATX, 305 x 244 мм

Упаковка и комплектация.

/>

/>

/>

Материнская плата ASUS Prime X299-A поставляется в стандартной картонной упаковке. Дизайн упаковки нам уже знаком по предыдущим моделям серии Prime. На лицевой стороне расположилась красивая фотография самой платы, ее название и крупный логотип фирменной подсветки ASUS AURA.
На тыльной стороне производитель разместил технические характеристики и подробное описание преимуществ данной модели. Среди большого списка технологий можно выделить одну из самых главных – 5-Way Optimization.
5-Way Optimization – технология пятисторонней оптимизации, которая позволяет в один клик мыши получить максимальную производительность или активировать режим энергосбережения, настроить работу всех вентиляторов или изменить настройки LAN-сети.
От повреждений на этапе доставки до пользователя материнскую плату защищает антистатический пакет и картонный лоток.

Среди аксессуаров в комплекте поставки мы нашли:
– руководство пользователя;
– заглушка для интерфейсной панели;
– диск с драйверами и ПО;
– 4 х кабеля SATA;
– мостик SLI;
– комплект креплений для М.2 SSD-накопителя.

Внешний вид.

/>

/>

/>

/>

/>

/>

Новое поколение материнских плат внешне довольно сильно изменилось. Цветовая гамма окраски радиаторов и декоративных элементов осталось прежней, однако их форма и размеры претерпели изменения. Радиатор, охлаждающий чипсет, теперь состоит из двух частей и дополнительно отводит тепло M.2 SSD-накопителя.
Материнская плата ASUS Prime X299-A выглядит очень привлекательно, даже не смотря на то, что она является бюджетным решением.
Схема разводки платы осталась прежней, тоже количество слотов для памяти, те же слоты PCI-e x16 и т.д. Однако без существенных изменений в организации работы слотов памяти все же не обошлось.

Для оперативной памяти DDR4 предусмотрено восемь слотов, с возможностью установки 16 Гб модулей с рабочей частотой до 4000 МГц! Да-да, это именно так, процессоры семейства Skylake-X сделали очень сильный рывок в покорении рабочих частот ОЗУ. Официально процессоры новые процессоры Intel поддерживают рабочие частоты до 2666 МГц, тем не менее, это не мешает материнской плате разгонять память до значительно более высоких частот.
Второй интересный момент в новой платформе. Как известно материнские платы X299 поддерживают два поколения процессоров, Skylake-X и Kaby Lake-X. Различаются данные процессоры не только архитектурой и количеством ядер, но и контроллером памяти. В первом случае он четырехканальный, во втором двухканальный. Поэтому при установке в ASUS Prime X299-A процессоров Skylake-X вам будут доступны все слоты DIMM, а в случае с Kaby Lake-X только правые слоты (каналы C и D).

Новый процессорный разъем LGA2066 внешне практически не отличается от своего предшественника LGA2011. И что самое главное, крепление системы охлаждения осталось без изменений! А это значит, что вы можете использовать любые кулера с поддержкой современных сокетов.

Справа от слотов памяти расположена колодка для подключения периферийных разъемов USB3.0 (до 2 шт.) и порт M.2 для SSD-накопителей. В данном случае накопитель будет крепить не параллельно плате, а перпендикулярно, в комплекте поставки для этого имеется специальный переходник.

В правом верхнем углу разместилась кнопка MemOK!. В случае если в систему были установлены разные модули памяти (с разным объемом или частотами), кнопка MemOK!, после нажатия, автоматически выставит подходящие для всех планок настройки.

Для запоминающих устройств, жестких дисков или SSD, предусмотрено восемь портов SATA 6 Гбит/сек. По соседству расположилась колодка для двух дополнительных портов USB3.0.

Для дискретных плат расширения, например видеокарт, предусмотрено шесть слотов PCI-e. Из-за того что у разных моделей процессоров INTEL для LGA2066 разное количество линий PCI-e, схема работы портов будет выглядеть так.

Процессоры с 44 линиями PCI-e:
– 3 х PCIe 3.0/2.0 х16 (х16, х16/х16, х16/х16/х8);
– 2 х PCIe 3.0 х4 (максимум в режиме х4);
– 1 х PCIe 3.0/2.0 х1.

Процессоры с 28 линиями PCI-e:
– 3 х PCIe 3.0/2.0 х16 (х16, х16/х8, х16/х8/х1);
– 2 х PCIe 3.0 х4 (максимум в режиме х4);
– 1 х PCIe 3.0/2.0 х1.

Процессоры с 16 линиями PCI-e:
– 3 х PCIe 3.0/2.0 х16 (х16, х8/х8, х8/х8/х1);
– 2 х PCIe 3.0 х4 (максимум в режиме х4);
– 1 х PCIe 3.0/2.0 х1.
Стоит также отметить, что все слоты PCI-e x16, предназначенные для установки видеокарт, снабжены усиленным металлическим креплением, которое не даст им повредится при установке видеокарт с тяжелыми системами охлаждения.

В самом низу печатной платы расположился традиционный набор колодок для подключения периферийных устройств: AAFP, COM, EXT_Fan, USB3.0 (до 2 портов), USB2.0 (до двух портов), F_Panel, кнопка Power и POST-индикатор.

Панель ввода/вывода накрыта красивым декоративным кожухом.

На интерфейсной панели доступны следующие порты:
– 1 x LAN (RJ45);
– 2 x USB 3.1 Gen 2 (Type-A + Type-C);
– 4 x USB 3.1 Gen 1;
– 2 x USB 2.0;
– 1 x Оптический S/PDIF;
– 5 xАудио выходов;
– 1 x кнопка USB BIOS Flashback.

Звуковая подсистема Crystal Sound 3 основана на восьмиканальном аудио кодеке Realtek S1220A, завоевавшем уже много положительных отзывов от пользователей по всему миру. Помимо этого Crystal Sound 3 может похвастаться наличием интегрированного усилителя для высокоомных наушников, функцией защиты от «хлопка» при подключении наушников, высококачественными японскими аудио конденсаторами и полным экранированием от остальной части платы.
