Обзор материнской платы ASUS PRIME Z270-A

К обновлению платформы LGA1151 производители материнских плат приготовили широчайший ассортимент разноплановых моделей с различным оснащением и функциональностью. Учитывая улучшенный частотный потенциал процессоров Kaby Lake, особый интерес представляют платы на базе Intel Z270, позволяющие экспериментировать с разгоном CPU. Смотр новых моделей от ASUS мы начинаем со сбалансированной ASUS PRIME Z270-A.

Комплект поставки

Плата предлагается в коробке средних габаритов, которая оформлена в темных тонах. На передней панели крупное фото устройства и название модели. В комплекте предлагается руководство, инструкция по быстрой установке, 4 интерфейсных кабеля SATA, заглушка на заднюю стенку корпуса, панель Q-Connector и пластиковая рамка CPU Installation Tool для упрощения установки процессора в разъем LGA1151.

Кроме того с платой предлагается SLI-мостик нового формата – SLI HB Bridge, который позволяет объединить две старших видеокарты с чипами NVIDIA на базе архитектуры Pascal. В частности речь о GeForce GTX 1070/1080 и GeForce TITAN X. Это приятный бонус для тех, кто действительно планировал использовать связку из пары топовых адаптеров. Синхронизирующий переходник для нового поколения адаптеров до недавнего времени нужно было покупать самостоятельно.

C ASUS PRIME Z270-A также предлагается персональный купон с 20%-ной скидкой на продукцию компании CableMod, с которой возможно знакомы пользователи, увлеченные моддингом.

Дизайн и компоновка

Учитывая устойчивый спрос на платформы для игровых систем, геймерская тематика получает все более сильные позиции, просачиваясь в самые различные сегменты. Потому «не игровыми» остаются совсем уж узкоспециализированные решения. Рассматриваемая плата принадлежит новой линейке – ASUS PRIME, устройства которой условно находятся на стыке энтузиастских моделей и массовых универсальных продуктов.

Визуально модель играет на контрасте черного и белого. Темной печатной плате противопоставляются молочно-белые пластиковый кожух над интерфейсной панелью и элементы декора на чипсетном радиаторе. Такой прием разработчики уже использовали ранее. Элементами в стиле Arctic White сдобрены платы семейства PRO из линейки предыдущего поколения. Время от времени производитель обращает внимание, на уместное единство такой декорации в связке с видеокартами серии DUAL, которые также имеют яркие белые элементы.

Действительно, такой комплект выглядит интересно, но в большинстве случае система будет закрыта в системном блоке, потому оценить идиллию с точки зрения дизайна можно будет лишь при сборке или наличии прозрачной боковой стенки.

Силовой блок платы использует 10-фазную схему (8+2) параметры которой регулирует контроллер Digi+ ASP1400BT. Все силовые сборки и микросхема контроллера охлаждаются с помощью дополнительных алюминиевых профилей. Радиаторы имеют средние габариты и в целом не отличаются особой вычурностью профиля. Отметим разве то, что охладитель над элементами, выстроенными вдоль интерфейсной панели, почти целиком прячется под декоративным кожухом.

Для подключения дополнительного питания у верхней кромки платы расположен 8-контактный разъем ESP12V.

На плате имеется 4 слота для модулей памяти, позволяющих увеличить общий объем ОЗУ до 64 ГБ. По заявлению производителя здесь используется T-топология 3-го поколения, позволяющая увеличить частотный потенциал для модулей памяти. Для ASUS PRIME Z270-A указана поддержка комплектов вплоть до DDR4-3866. Однако, это штатные режимы для наборов, официально прошедших валидацию на плате. Что касается разгона, то здесь таких ограничений нет. Разъемы для DIMM имеют одностороннюю фиксацию. В данном случае речь о недостатке свободного места даже после установки видеокарты не идет, но даже для таких случае ASUS зачастую использует коннекторы Q-DIMM.

Состав и количество слотов расширения можно назвать классическим. На плате предусмотрено три полноформатных PCI Express x16 и четыре PCI Express x1. Верхнюю позицию занимает PCI-E x1, облегчая установку габаритных процессорных кулеров.

Верхние слоты PCI Express x16 получили металлическую обшивку, увеличивающую механическую прочность разъемов.

Таким даже визуальным способом выделены приоритетные слоты, которые обслуживает процессор. Третий полноформатный слот всегда работает в режиме x4, а необходимые ему линии PCI-E выделяет чипсет.

Видеокарта поддерживает как связки SLI с двумя видеокартами, так и конфигурации CrossFire. При этом в последнем случае графических адаптеров может быть даже три.

Вне зависимости от количества используемых слотов расширения, функциональность всех разъемов сохраняется. Увеличенное количество линий PCI Express 3.0 в чипсете Intel Z270 дает о себе знать.

Для настройки системы охлаждения на плате предусмотрено шесть 4-контактных разъемов. Два условно выделены для процессорного кулера, еще пара предназначены для корпусных вентиляторов. Кроме этого в центральной части размещен разъем для мощных вентиляторов, требующих силы тока более 1 А. Шестой коннектор выделен для подключения помпы жидкостной системы охлаждения.

В штатном режиме плата предполагает мониторинг трех температурных показателей – процессора, материнской платы и чипсета. Однако на PCB также размещен коннектор для подключения внешней термопары. В комплекте с платой сенсора нет, но если понадобится контролировать нагрев любого участка в системном блоке, это несложно будет сделать.

На случай если предложенных инструментов окажется недостаточно, на плате также есть 5-контактный коннектор EXT_FAN для дополнительного модуля, позволяющего подключить еще три вентилятора и такое же количество термодатчиков.

ASUS PRIME Z270-A точно не отнесешь к категории энтузиастских моделей, однако базовый набор дополнительных органов управления на плате все же присутствует.

В правом верхнем углу платы размещен индикатор подачи питания, который зажигается при подключении 24-контактного разъема ATX. Рядом расположены две кнопки. Можно было бы предположить, что это клавиши Power и Reset. Однако в данном случае имеем клавишу включения и активации технологии MemOk для первичной настройки модулей памяти. Отдельная же кнопка аппаратной перезагрузки системы на плате не предусмотрена. Нестандартный ход.

Сегментного индикатора на плате нет, но в экспресс-режиме определиться с возможным проблемным блоком поможет набор разноцветных светодиодов Q-LED. Это индикаторы стартовой диагностики, которые подсвечиваются во время начального самотестирования узлов. Если в процессе обнаружится проблема, по подписи под индикатором можно определить сбойный узел (память, видеокарта, процессор, загрузочный накопитель).

Из вспомогательных инструментов еще можно отметить переключатель EZ_XMP для принудительной активации XMP-профиля оперативной памяти. В положении «Вкл.» рядом с тумблером загорается зеленый светодиод. Практическая ценность такой возможности невелика. Нужный профиль часто проще выбрать в настройках BIOS. Такая возможность есть даже на стартовом экране оболочки, потому не нужно серьезно разбираться в опциях.

Производители комплектующих все чаще поощряют творческие попытки энтузиастов доработать устройства в соответствии со своими предпочтениями. В частности ASUS предлагает владельцам платы, имеющим доступ к 3D-принтеру, сделать оригинальные декоративные накладки и функциональные кожухи.

В данном случае доступны крышка для центральной области, на которой можно нанести какую-то надпись или логотип. Массивный блок может прикрывать коннектор и кабель питания ATX. Кроме того предлагается напечатать держатель для крепления компактного вентилятора, который будет обдувать накопитель в слоте M.2. Проблема с перегревом скоростных SSD действительно имеет место, потому такая опция выглядит весьма практичной. Из вспомогательных моделей предлагается накладка для нового SLI-моста, декоративная решетка для корпусного вентилятора и гребенка для кастомного кабеля питания.

Файлы с 3D-моделями можно будет скачать на сайте производителя. На момент публикации материала соответствующий раздел для PRIME Z270-A уже имеется, но пока еще пустует.

История с дополнительной подсветкой различных узлов материнских плат набрала таких оборотов и масштабов, набора и возможности иллюминации становятся едва ли не самыми важными отличиями определенных моделей.

Пришло время немного поумерить пыл, прекратив бездумную световую заливку «по площадям». Световой декор определенно имеет право на жизнь и может быть вполне небезразличен, особенно владельцам корпусов с прозрачной боковой стенкой, но делать из этого культ – последний аргумент, когда больше предложить нечего.

В этом отношени ASUS PRIME Z270-A даже как-то порадовала. Светодиодной дорожкой здесь выделена только аудиоподсистема. Прямо как в те времена, когда такая подсветка только начинала появляться. Хотя, конечно, возможностей здесь все же куда больше. Прежде всего для иллюминации используются RGB-светодиоды. Несмотря на сравнительно небольшую область подсветки, она разделена на четыре сегмента (по 2 светодиода в каждом) параметрами которых можно управлять индивидуально.

Для настройки многочисленных режимов работы подсветки предусмотрено приложение ASUS AURA. При этом возможности не ограничиваются только иллюминацией материнской платы.

ASUS AURA Sync позволяет синхронизировать подсветку материнской платы, видеокарты, и даже периферии ASUS, поддерживающей данную технологию. Мы смогли убедиться в световой идиллии с графическим адаптером ASUS STRIX GTX 1070 8G GAMING. Механизм действительно работает, визуалы будут довольны.

Для всех желающих добавить еще больше ярких красок, есть возможность подключить внешнюю RGB-ленту и также управлять ее параметрами из указанного приложения. Коннектор для подсоединения дополнительной гирлянды расположен у нижней кромки PCB.

Переходя от высоких световых материй к насущным вопросам, отметим, что для подключения накопителей на ASUS PRIME Z270-A предусмотрено 6 портов SATA 6 Гб/c, которые обслуживаются чипсетом. При первом взгляде на порты, ловишь себя на мысли о том, что здесь чего-то не хватает. Разъемы SATA Express стали уже настолько привычны, что на их отсутствие сразу обращаешь внимание. Такой ход можно считать официальным признанием бесперспективности SATA Express. За несколько лет с момента разработки интерфейсу так и не удалось закрепиться на рынке. Малочисленные прототипы накопителей с SATA Express не пошли в серию.

Любопытно, что на новых платах ASUS для LGA1150 также отсутствует порт U.2. Причем это не особенность PRIME Z270-A, такого коннектора нет и у топовых моделей для этой платформы. Несмотря на хорошие возможности, U.2 x4 откровенно подзадержался в категории «перспективных». До сих пор для данного интерфейса предлагаются лишь накопители серии Intel 750 SSD. Негусто и недешево. На случай если уж вы все же станете обладателем такого накопителя, для его подключения можно будет использовать переходник c M.2 на U.2 – ASUS Hyper Kit. Плата готова к такому трансферу, в настройках BIOS имеются соответствующие опции. Переходник не входит в базовый комплект, покупка обойдется примерно в $15.

Что же касается M.2 x4, то плата предлагает два соответствующих порта. Первый расположен рядом с коннекторами SATA. Разъем позволяет использовать SSD всех доступных форматов длиной от 42 мм до 110 мм. При этом поддерживаются как SATA-версии накопителей, так и скоростные SSD NVMe, использующие для передачи данных шину PCI Express. Используя SATA-накопитель, один из каналов интерфейса будет не доступен на общей панели SATA-коннекторов.

Второй порт M.2 с пропускной способностью 32 Гб/c размещен в центральной части платы. Он позволяет устанавливать накопители длиной до 80 мм, при этом поддерживаются только PCI-E-устройства. Коннектор имеет определенные ограничения. При использовании данного M.2 в режиме x4, деактивируются два порта SATA (SATA_5/SATA_6). Тогда как в режиме х2 сохраняется полная функциональность всех разъемов. Здесь не совсем понятна взаимосвязь, казалось бы, независимых каналов передачи данных.

ASUS PRIME Z270-A также позволяет использовать накопители Intel Optane, которые в первой инкарнации будут иметь формат M.2 и относительно небольшой объем. На начальном этапе Intel позиционирует устройства на базе 3D Xpoint как скоростной буфер, позволяющий в общем ускорить дисковые операции. Можно предположить, что это будет продолжением идеи Intel Smart Response.

Пока Intel Optane не предлагаются в свободной продаже делать далекоидущие выводы рано. Можем лишь отметить, что в руководстве к материнской плате говорится о поддержке Intel Optane только при использовании процессоров Intel Core 7-го поколения (Kaby Lake).

Чипсеты Intel двухсотой серии, к сожалению, так и не получили врожденной поддержки интерфейса USB 3.1, потому шина для скоростной периферии, которой может понадобиться пропускная способность до 10 Гб/c по-прежнему реализуется с помощью дополнительных контроллеров. К счастью производители последних представили новые поколения своих чипов, а производители материнских плат уже используют их в своих устройствах. В частности для ASUS PRIME Z270-A используется новый контроллер ASMedia ASM2142, позволяющий обеспечить два независимых порта USB 3.1 с максимальной пропускной способностью. Оба доступных коннектора выведены на интерфейсную панель. Причем один из них имеет формат USB Type-A, а второй – универсальный USB Type-C. Вне зависимости от форм-фактор, оба порта могут отдавать до 3А для питания или зарядки подключенных устройств.

Сетевой вопрос производитель лаконично закрывает с помощью гигабитного Ethernet-контроллера Intel i-219V. Простые вещи работают. Для настройки приоритетов трафика можно воспользоваться предлагаемой утилитой Turbo LAN.

Звуковая подсистема со звучным названием Crystal Sound 3 основана на новом 8-канальном кодеке Realtek S1220A, который, по заявлению производителя, был разработан в сотрудничестве со специалистами ASUS. Чип имеет хорошие TХ. Стоит отметить заявленное соотношение сигнал-шум на уровне 120 дБ.

На плате звуковой тракт изолирован. Микросхема кодека спрятана под металлическим кожухом. Для разводки правого и левого каналов используются различные слои печатной платы, а в цепи применяются японские специализированные емкости.

При подключении устройства воспроизведения автоматически определяется его входное сопротивление и устанавливается соответствующий уровень коэффициента усиления сигнала. На практике качество звука вполне приличное. Радикального изменения по сравнению с хорошим интегрированным решением на Realtek ALC1150 не ощущается, по крайней мере, его сложно уловить на игровой гарнитуре.

Отметим состав коннекторов у нижней кромки платы. Здесь расположились разъем для вывода аудиопортов, COM и TPM, а также выше упоминавшийся коннектор для внешней светодиодной гирлянды. Три внутренних USB 2.0 на 6 портов, один USB 3.0 на два соответствующих канала и разъем для подключения корпусного вентилятора. В правом нижнем углу разместилась панель для подключения кнопок и индикаторов, а над этой гребенкой расположен двухконтактный разъем для очистки CMOS.

Обратная сторона печатной платы не нагружена элементами. Можем лишь отметить винтовое крепление радиаторов на микросхемах блока VRM и чипсете.

Разъемы интерфейсной панели компактно сгруппированы. Центральное место выделено старому доброму PS/2, который, кажется, всех переживет. Рядом размещены четыре порта USB 3.0, розетка Ethernet и два USB 3.1. Компактный скоростной порт отличить несложно, а визуально идентифицировать скоростной USB Type-A можно по бирюзовой пластиковой вставке, ну, и соседству с USB Type-C.

Для подключения устройств отображение предусмотрено три цифровых видеовыхода – DisplayPort, HDMI и DVI-D. Чипсет предлагает три независимых канала, потому можно одновременно использовать соответствующее количество экранов. Для подсоединения акустики предусмотрено пять 3,5-миллиметровых разъемов и оптический S/PDIF.

Свободное пространство у верхней грани – следствие унификации. На более оснащенных новых платах производителя это место занимает модуль Wi-Fi/Bluetooth, который не предлагается в составе ASUS PRIME Z270-A.

UEFI и программное обеспечение

ASUS минимально освежил графическую UEFI. Уже используемая версия оболочки получила достаточно много лестных отзывов, в том числе и от нас, потому вполне логично, что производитель решил кардинально ее не изменять.

Из того, на что сразу обращаешь внимание – анимация стартовой страницы в стартовом режиме EZ Mode. Пожалуй, такие эффекты мы наблюдаем в BIOS впервые. Ну, все способы для привлечения аудитории хороши.

Нас же в большей мере интересует состав параметров и доступные опции для настройки. В этом плата разве что немногим уступает лишь моделям семейства ROG, но и доступных параметров хватит с лихвой для любительского разгона.

Напряжение питания процессора регулируется в пределах 0,6–1,7 В, с шагом 0,005 В. Любопытно, что вольтаж на памяти изменяется от 1,0032 В до 2,0064 В с непривычным шагом 0,0066 В.

С настройками по умолчанию на плате активирована опция ASUS MiltiCore Enhancement, которая автоматически под нагрузкой повышает множитель процессора до максимального значения вне зависимости от характера нагрузки. При этом синхронизируется частота работы всех ядер. Для Core i5-7600К это 4200 МГц. Даже штатного напряжения питания в 1,164 В достаточно для того, чтобы чип получил определенное ускорение. Конечно, в этом случае гарантирован определенный прирост производительности, однако, это уже заводской тюнинг.

Напомним, что рекомендованная частотная формула Core i5-7600K – 3,8/4,2 ГГц. В штатном режиме во время нагрузки чип ускоряется до 4000 МГц, тогда как на рубеж 4200 МГц он выходит только если в работе оказываются одно-два ядра.

Для программной настройки платформы из операционной системы производитель предлагает уже хорошо знакомый набор AI Suite 3. Возможности пакета не претерпели кардинальных изменений.

Из опций, которые хочется отдельно отметить – тонкая настройка системы охлаждения с отличными диапазонами регулировки скоростей вращения вентиляторов.

Разгон

Конечно, чипы с индексом «К» в названии модели покупаются вовсе не для того, чтобы довольствоваться штатным режимом.

Выбирая в BIOS режим TPU I мы получили разгон процессора до 4500 МГц при питающем напряжении 1,28 В. Отличный вариант для старта. Это не робкие 4100–4200 МГц, которые зачастую предлагались на платформах с чипсетами Intel Z170 для старших Core i5 семейства Skylake. 4500 МГц при нагрузке на все 4 ядра – это заметная прибавка вычислительной мощности по сравнению со штатным режимом.

TPU II предполагает увеличение рабочей частоты процессора до 4800 МГц при нагрузке на все вычислительные блоки при питающем напряжении порядка 1,34 В. В нашем случае такое сочетание оказалось абсолютно работоспособным. Однако для охлаждения процессора понадобится максимально эффективный кулер, а лучше жидкостная система охлаждения.

Для стабильной работы процессора на заветных 5 ГГц нам понадобилось дополнительно увеличить напряжение питания до 1,36 В. Для дальнейших экспериментов нужно думать о более эффективной системе охлаждения или таких даже более радикальных приемов, как замена штатной теплопроводящей пасты между кристаллом и крышкой процессора.

Обзор материнской платы ASUS TUF Z270 Mark 1. Новое видение продуктов серии The Ultimate Force

С выходом процессоров Kaby Lake-S компания ASUS представила несколько новых серий и моделей материнских плат на базе чипсетов Intel 200-й серии. Но среди них присутствуют и давно нам знакомые, например TUF. Прежде компания выпускала заряженную модель Sabertooth и более скромную Gryphon. Постепенно серия разрослась до нескольких вариантов этих плат, одну от другой проще всего было отличить по добавочному имени Mark и индексу, его сопровождающему. Теперь мы являемся свидетелями появления самодостаточных продуктов Mark, в то время, как Sabertooth в списках продуктов на базе Intel Z270 (пока что) отсутствует.

Цветовое оформление защитной накладки, как и сам факт её наличия, соответствует высокому статусу прежних изделий. Также заметно немалое число гнёзд для вентиляторов, ещё один верный признак принадлежности платы к серии TUF.

Дополнительные возможности представлены вторым сетевым контроллером типа Ethernet и добавочным адаптером USB последнего поколения, обеспечивающим работу двух портов на задней панели. Общие характеристики новинки собраны в таблице.

Модель	ASUS TUF Z270 Mark 1
Официальная страница продукта в Сети	asus.com
Чипсет	Intel Z270
Процессорный разъём	Socket 1151
Процессоры	Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память	4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*(OC), максимум 64 ГБ
Слоты PCI-E	2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1
M.2	1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре)	Intel HD 510/530/610/630
Видеоразъёмы	DisplayPort, HDMI 1.4b
Количество подключаемых вентиляторов	9x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2	–
Порты USB	2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142) 6 х 3.1 Gen1 (2 разъёма на задней панели, Z270) 8 x 2.0 (4 разъёма на задней панели, Z270)
Serial ATA	6 x SATA 6 Гбит/с (Z270)
RAID	0, 1, 5, 10 (SATA, Z270)
Встроенный звук	Crystal Sound 3 (7.1, HDA): Audio Codec — S1220 (Realtek ALC1220)
S/PDIF	Оптический (выход)
Сетевые возможности	Intel I219V (Gigabit Ethernet) Intel I211-AT (Gigabit Ethernet)
COM	1 (внутренний)
TPM	+
UEFI	AMI UEFI
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	TUF Thermal Armor, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, кнопки включения и MemOK!
Цена в рознице, $	270

Упаковка и комплектация

Одним из основных лозунгов на лицевой части коробки является извещение о пятилетнем гарантийном сроке. Общее оформление свелось к абстрактному акценту на защитной части накладки над узлом стабилизатора питания.

Сзади есть фото продукта и его задней панели, таблица с перечислением основным возможностей. Выполнен акцент на программной поддержке в лице комплексов Thermal Radar 2+ и AURA.

Заметно скромнее стал выглядеть комплект поставки, избавились от большого числа свойственных именно таким платам «заглушек». Здесь есть:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• документы об условиях ограниченной пятилетней гарантии;
• сертификат качества (надёжности) TUF-компонентов;
• диск с драйверами и фирменным ПО;
• купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
• наклейка для корпуса с логотипом TUF на прозрачной основе;
• фирменный пластиковый фиксатор для процессора;
• переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
• крепёжный винт и стойка для устройств формата M.2;
• кронштейн-стойка, пара винтов и пластиковый фиксатор для устройств формата M.2;
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
• двойной жёсткий мостик для организации SLI;
• пластиковые заглушки для пяти портов PCI-E;
• четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов.

Внешний вид

Ряд упрощений коснулся защитной накладки. Логотип серии теперь является частью монолитной конструкции, нет возможности установить на том месте нагнетающий воздух вентилятор. Ещё отверстия у радиаторов стабилизатора питания теперь будут всегда открытыми. Общая идея построения и цветовая палитра остались прежними.

Сзади платы присутствует увесистая пластина, её свойства исключительно защитные, поскольку она не участвует в охлаждении чего-либо.

Радиатор для PCH используется весьма массивный.

Сбоку есть пять отверстий, сквозь которые проходит свет от светодиодов: одного PWR и четырёх из комплекса Q-LED. Свечение — оранжевое. Часть из них неизбежно накрывается габаритным видеоускорителем.

Есть шесть гнёзд SATA продольного типа. Тут же находится самый крупный узел для подключения охладителей, распаяно шесть колодок с четырьмя контактами.

Компактные устройства типа M.2 могут быть использованы в числе двух штук. Для второго предусмотрен специальный монтажный адаптер-стойка.

По две колодки каждой ревизии USB предусмотрели для корпусных кабелей.

У нижней грани есть кнопка включения, а справа находится фирменная MemOK!

Конфигурация слотов PCI-E обычная: два армированных полноформатных могут распределить между собой шестнадцать линий от ЦП, остальные работают с Z270.

Эмблема TUF участвует в структуре системы подсветки AURA.

Надпись Thermal Airflow можно отыскать над вентиляционными отверстиями в зоне размещения VRM.

Производитель оставил возможность монтажа вентилятора у задней панели, но ни его самого, ни каких-либо аксессуаров для этого теперь нет.

При желании, Thermal Armor можно демонтировать.

Организация сетевой и звуковой подсистем совершенно обычная, нет отдельных экранирующих колпаков, подсветки, нет даже ОУ.

В подсистему питания процессора включены специальные «армейские» элементы.

Фактически, схема питания выполнена идентично модели ASUS Prime Z270-A, разве что, ШИМ-контроллер поменял своё местоположение. И его модель, и силовые элементы используются такие же. Самое весомое привнесение — два танталовых конденсатора на тыльной стороне платы.

Система охлаждения выглядит презентабельнее, чем на прообразе, но некогда модели TUF имели соединительную тепловую трубку, а теперь есть обычная пара радиаторов со знакомыми следами экономии на площади термопрокладок для транзисторных сборок.

Без защитных элементов дизайн платы сложно отличить от обычного, выделяется, пожалуй, лишь большое число гнёзд для вентиляторов.

Задняя панель в точности такая же, как и у ASUS Sabertooth Z170 Mark 1. Набор портов можно полностью охарактеризовать как соответствующий ожиданиям от современной материнской платы.

Возможности UEFI

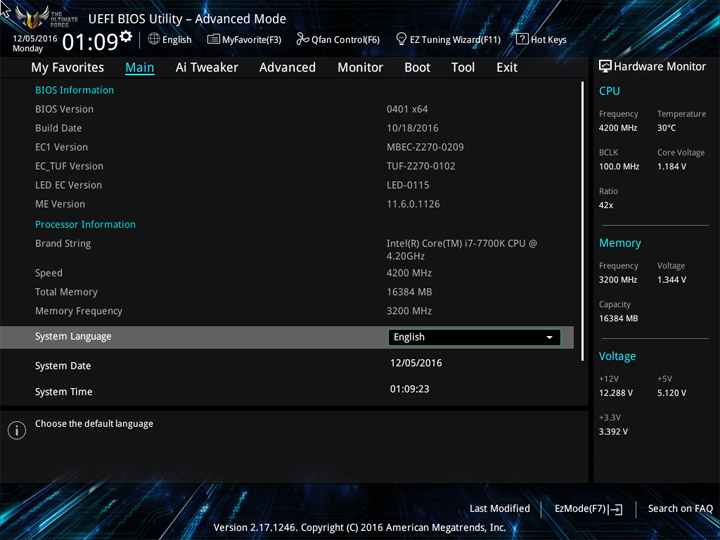

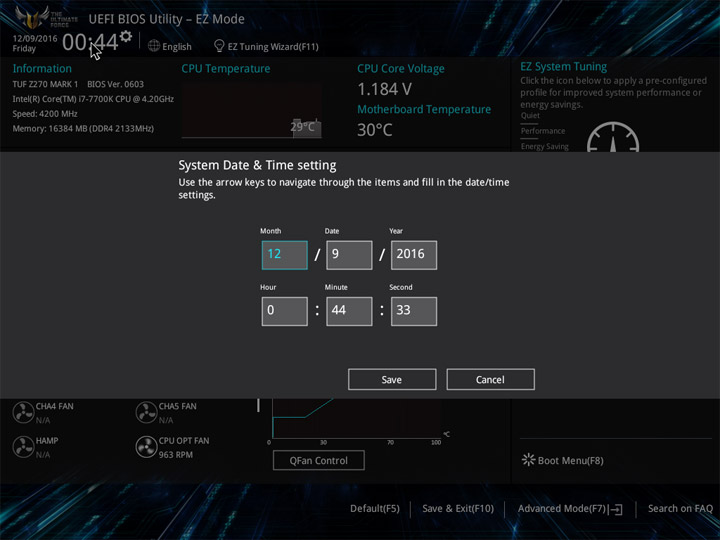

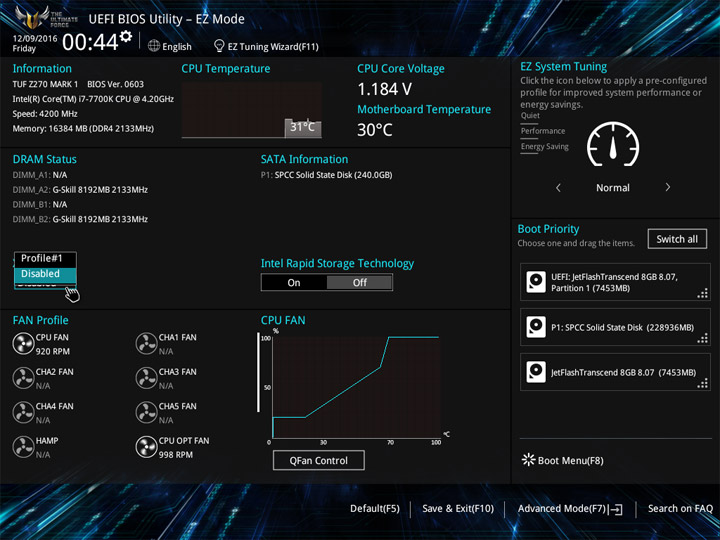

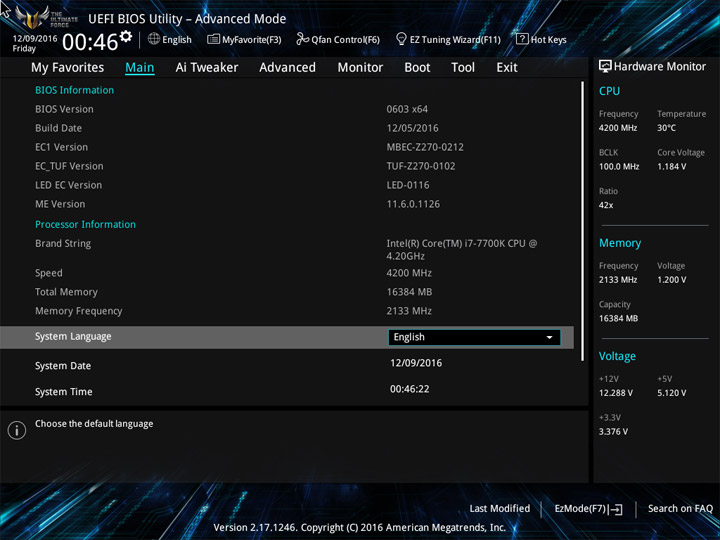

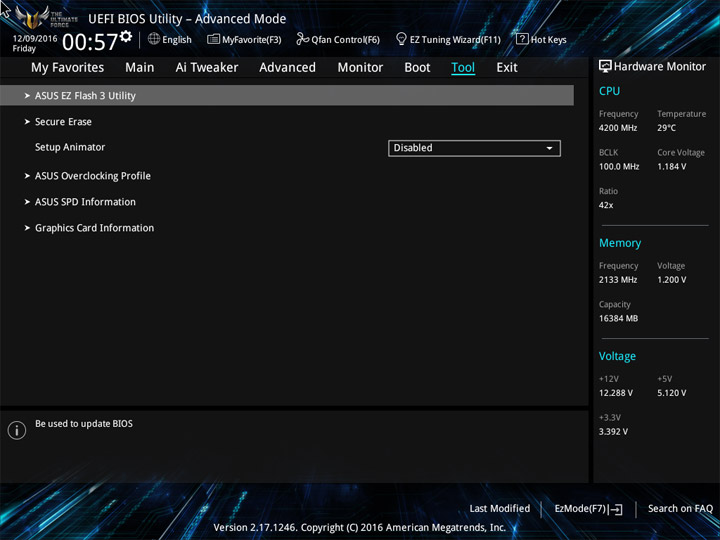

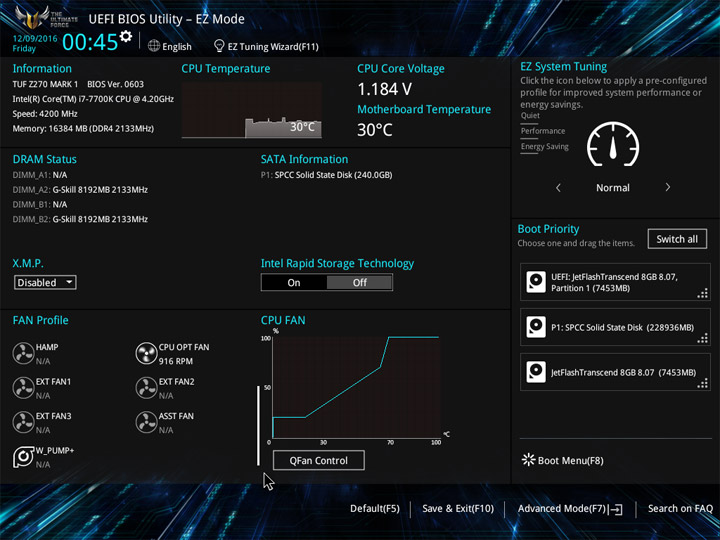

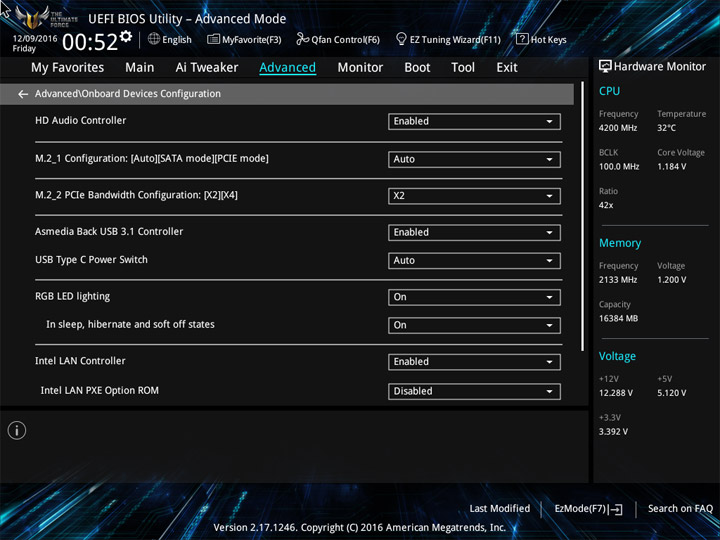

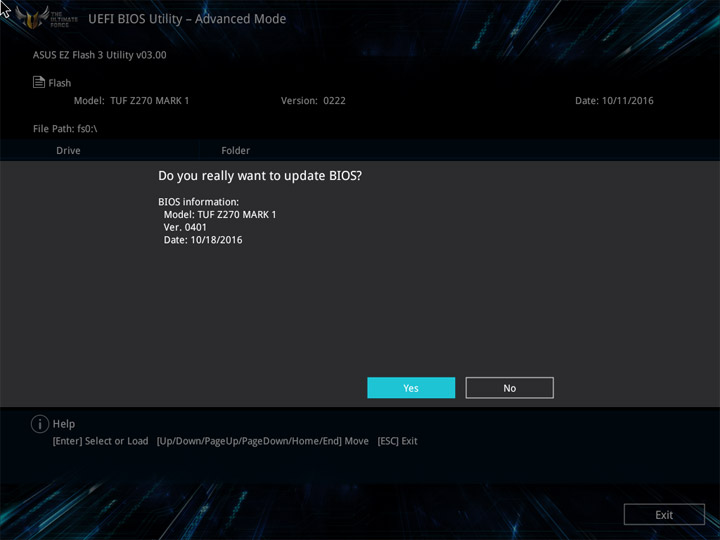

Для обновления микрокода я использовал фирменную утилиту EZ Flash, интегрированную в UEFI.

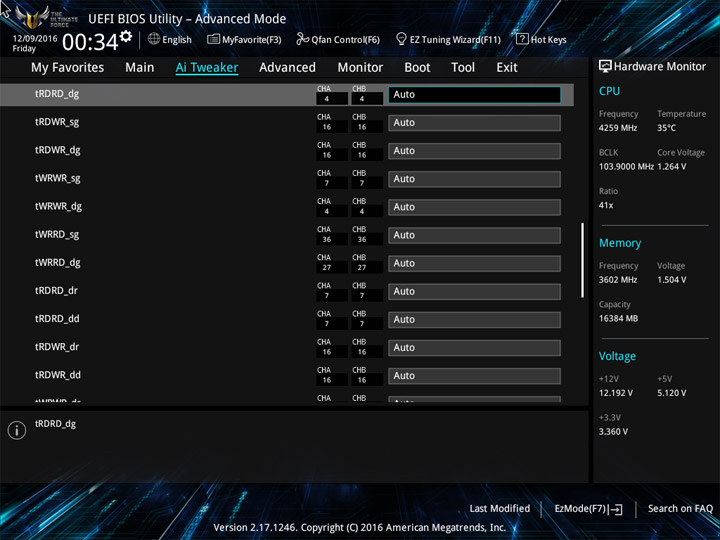

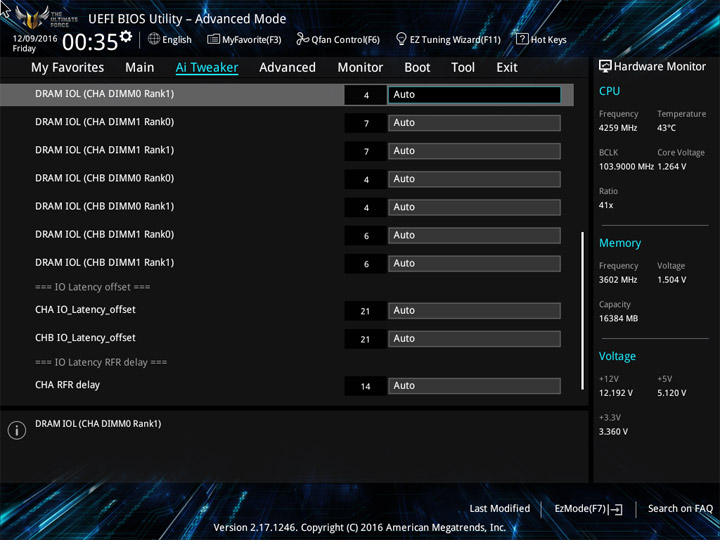

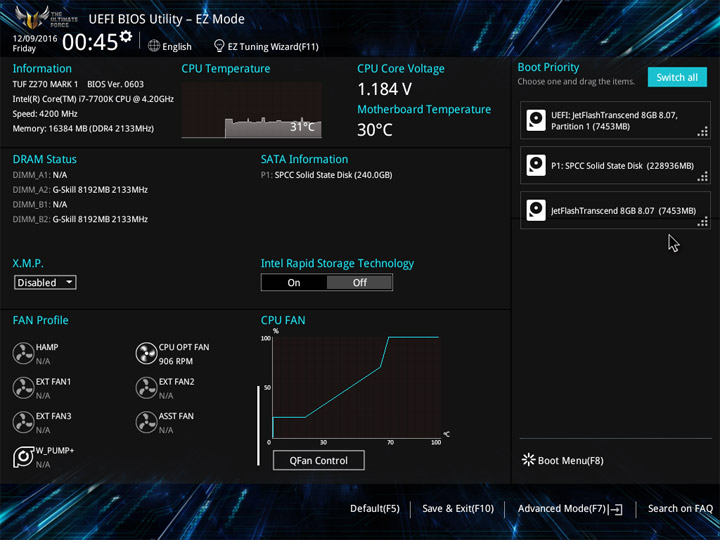

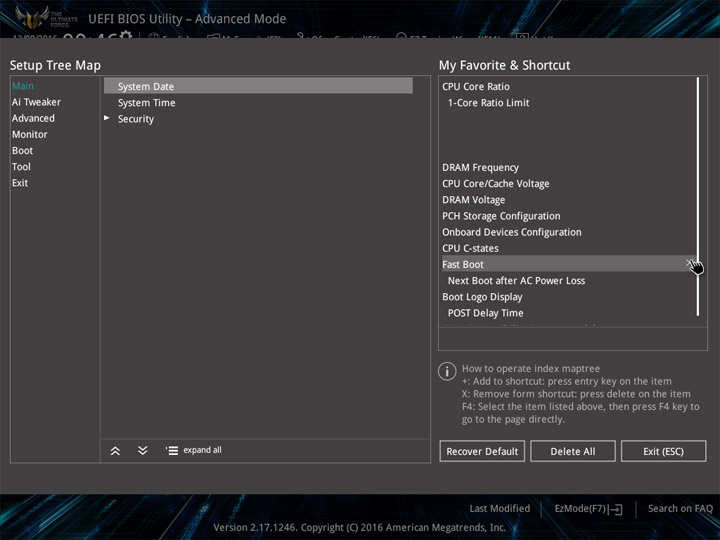

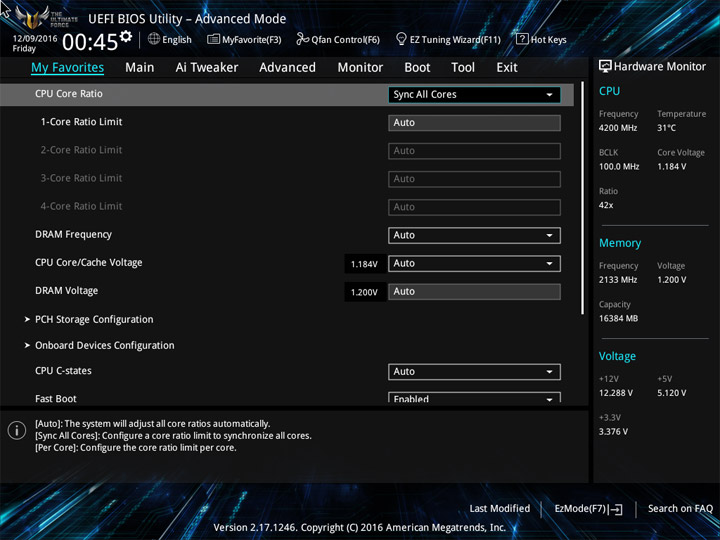

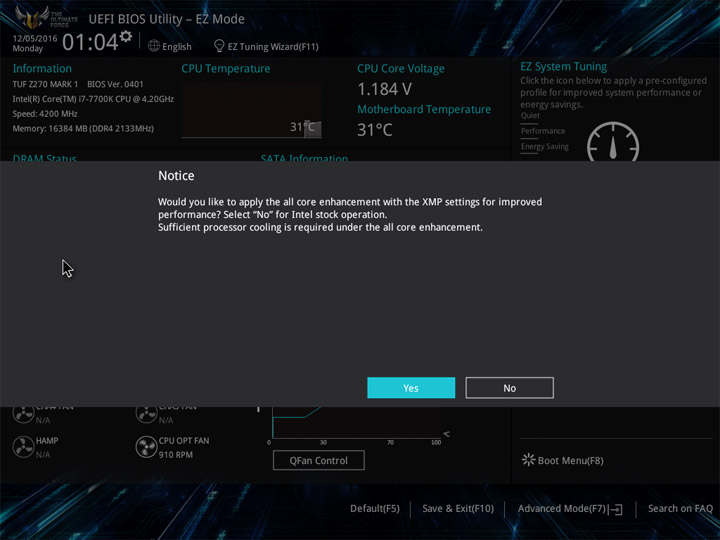

Для всех плат ASUS характерно наличие двух режимов работы с настройками. Упрощенный оказался фактически таким же, как у модели Prime Z270-A, включая тематическое оформление.

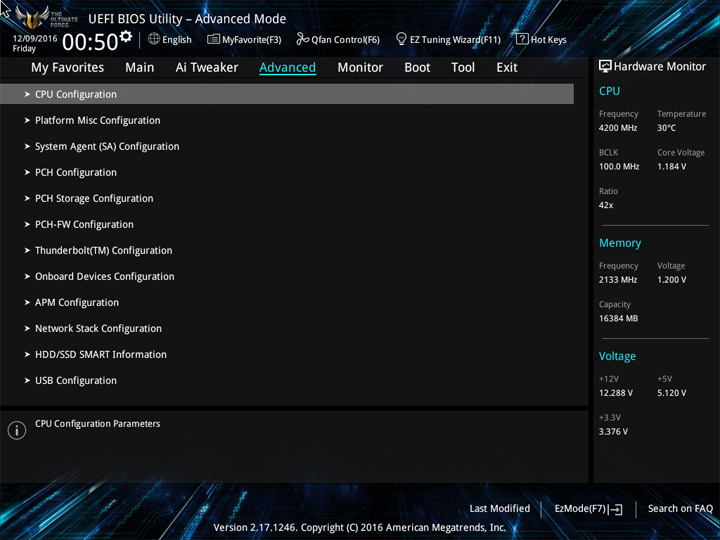

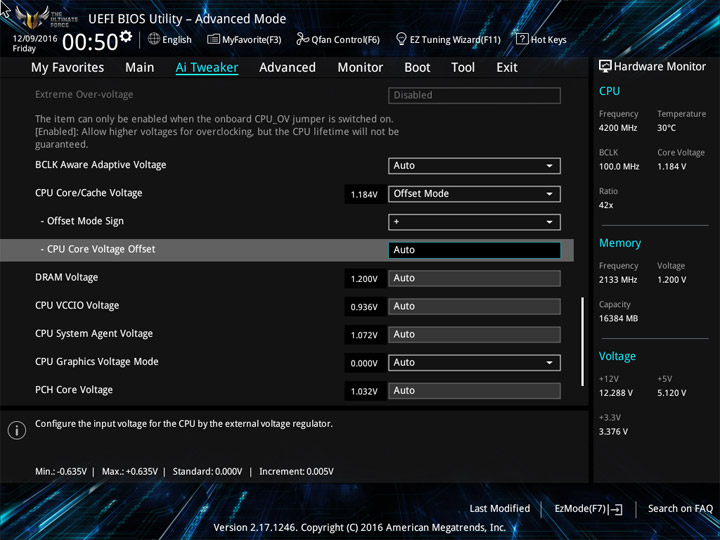

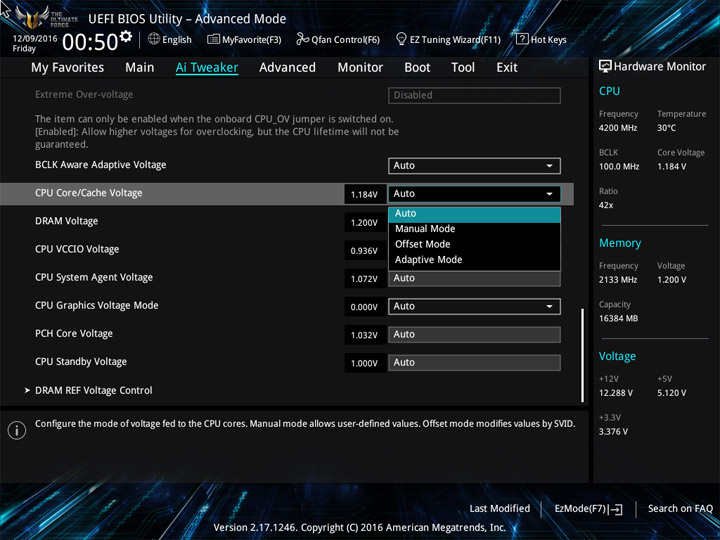

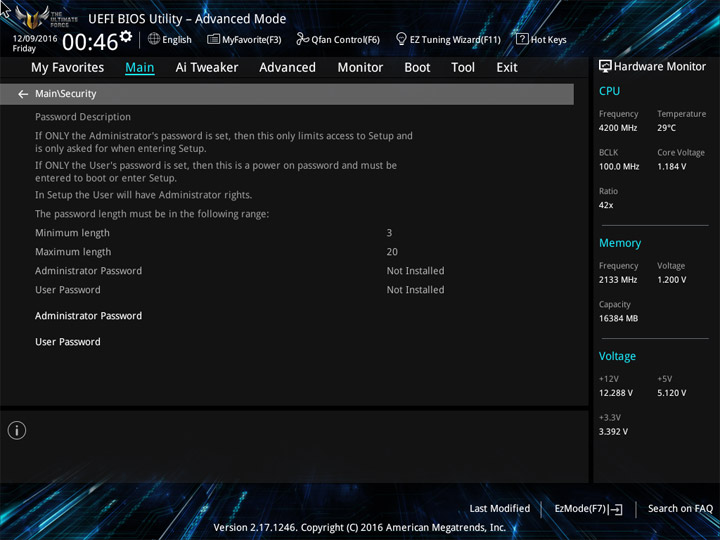

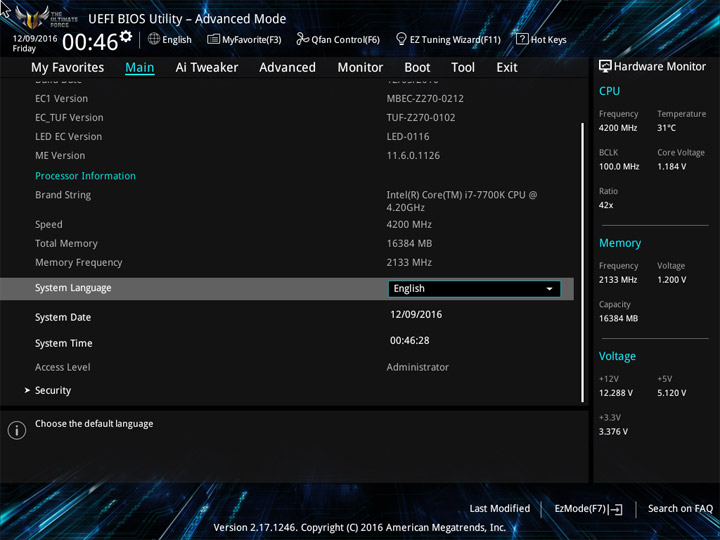

Общая структура расширенного меню ничем также не отличается. В наличии страница My Favorites, где можно составить список из часто используемых пунктов для удобства использования.

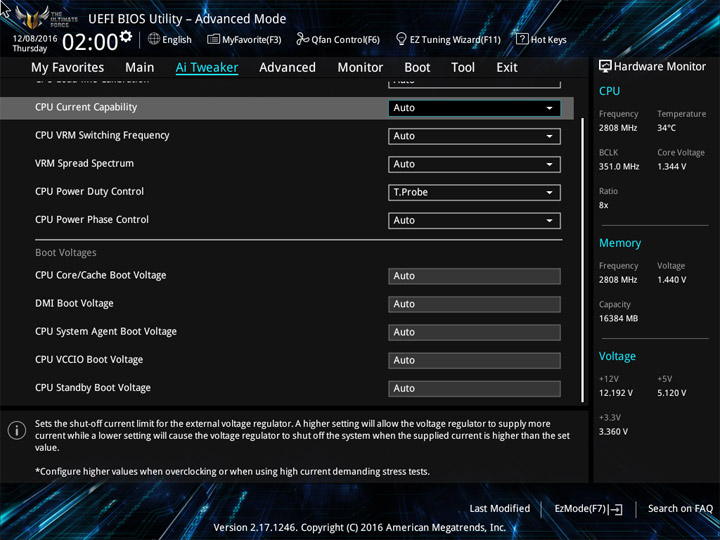

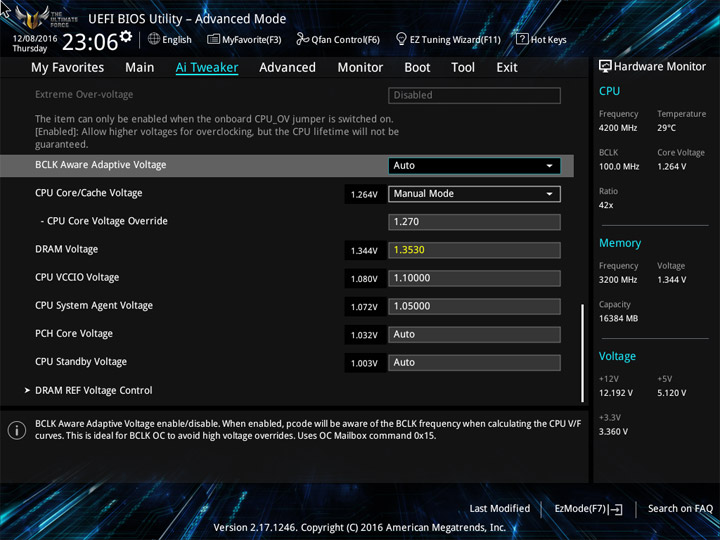

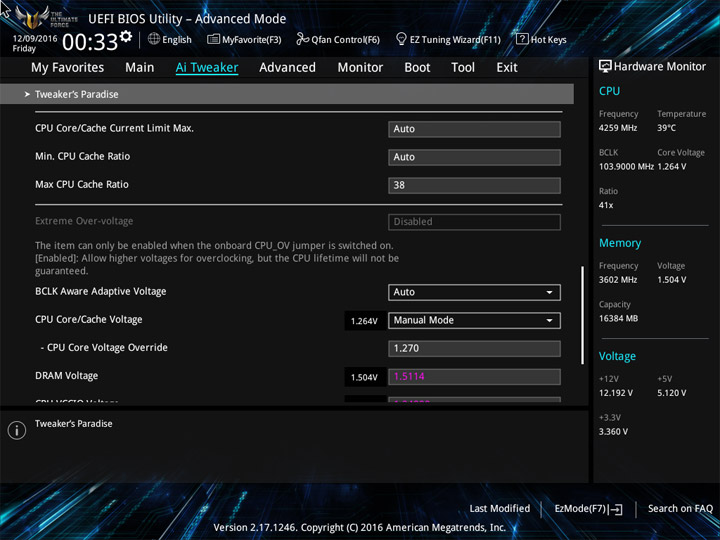

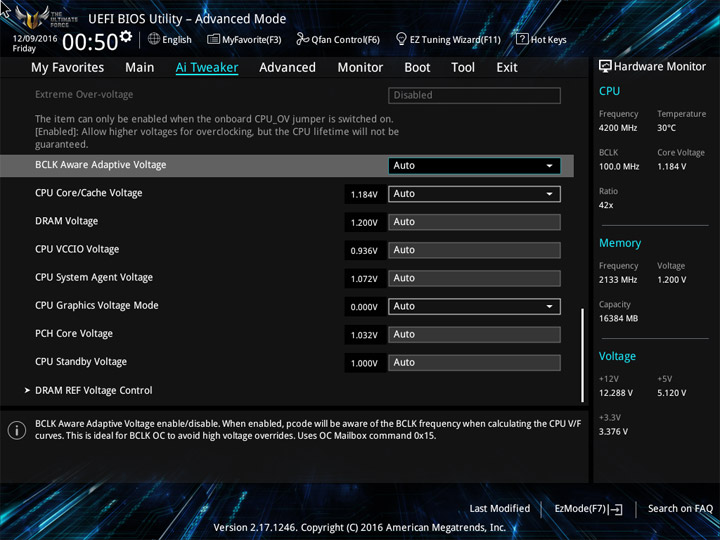

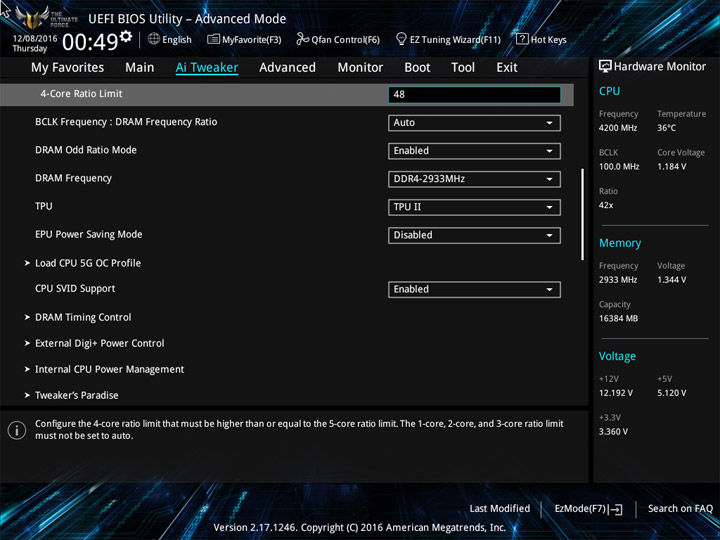

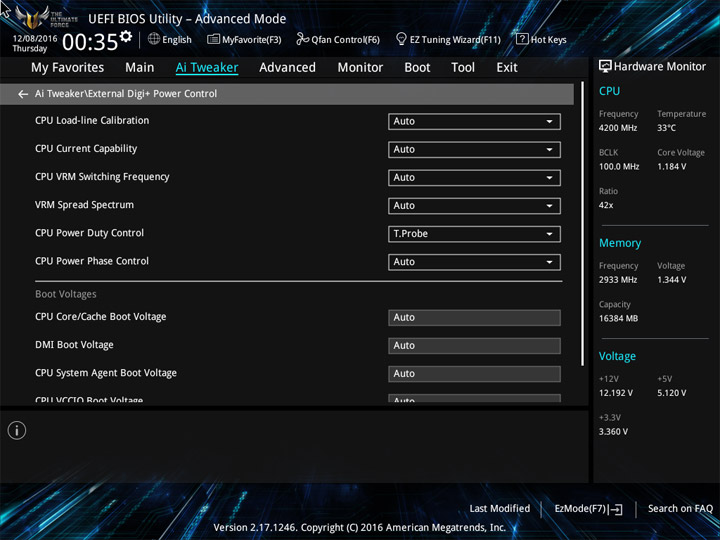

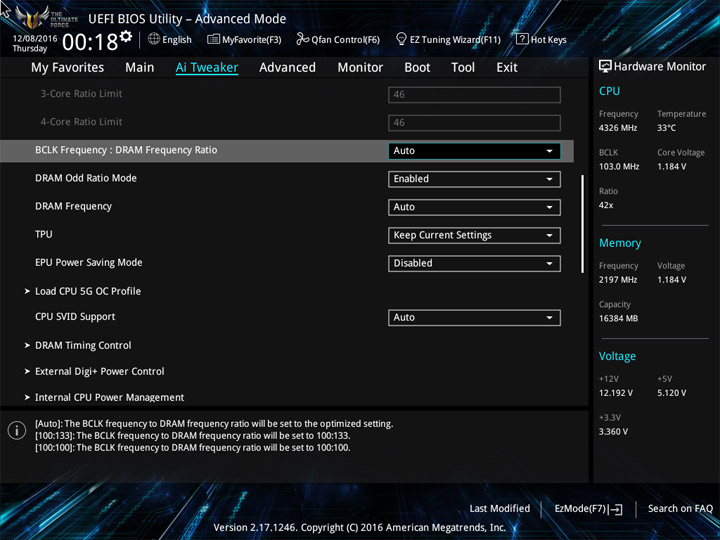

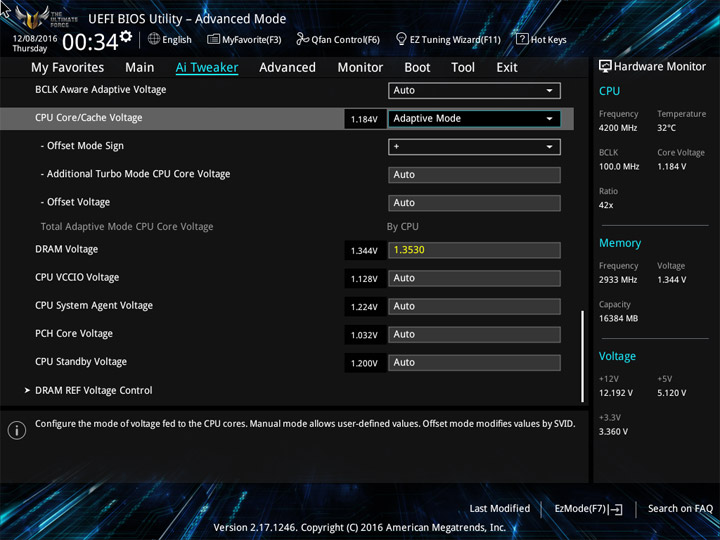

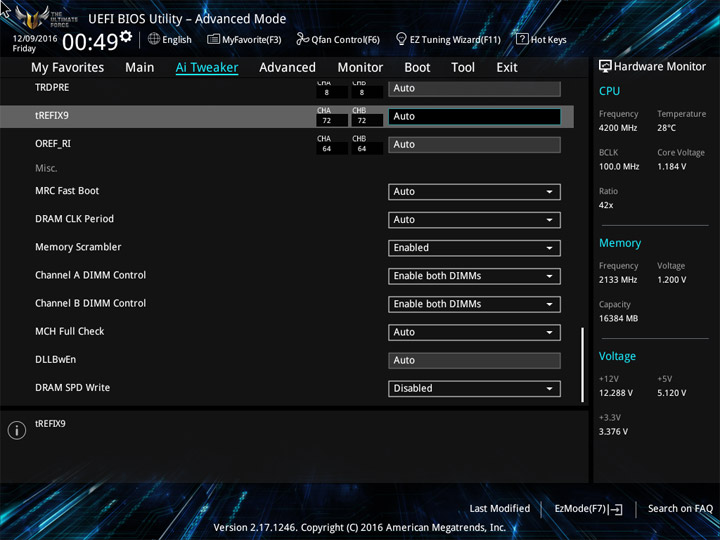

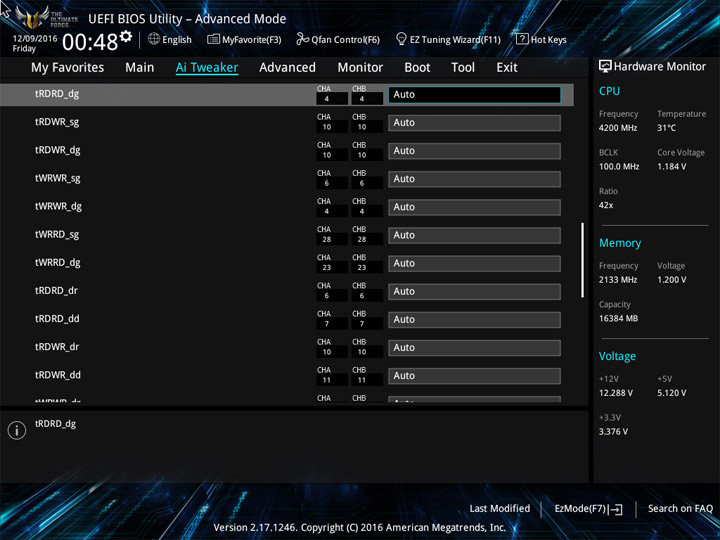

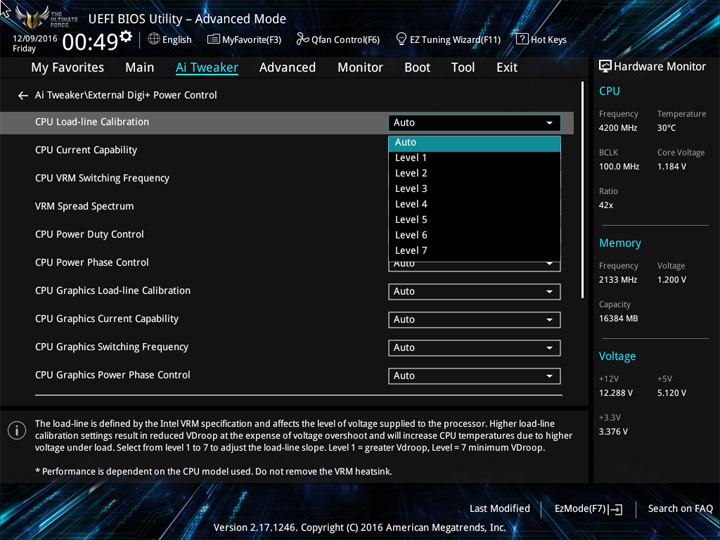

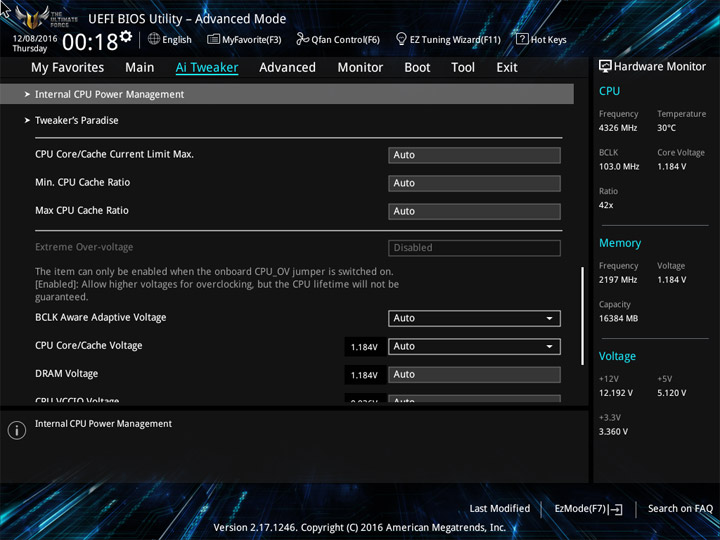

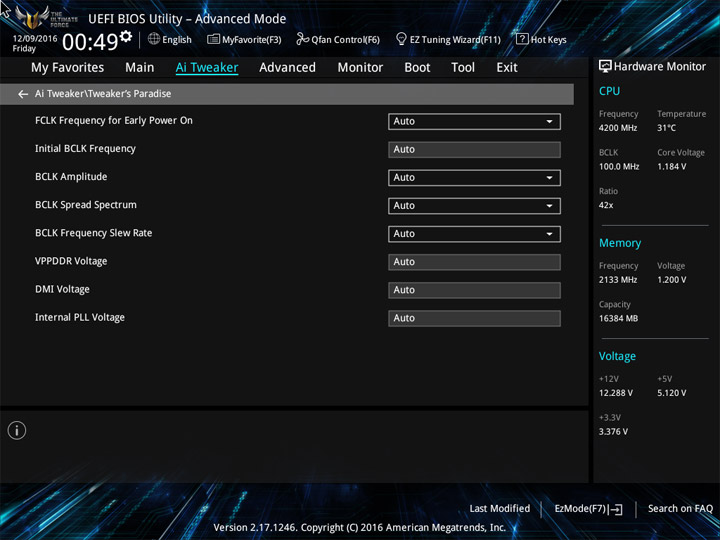

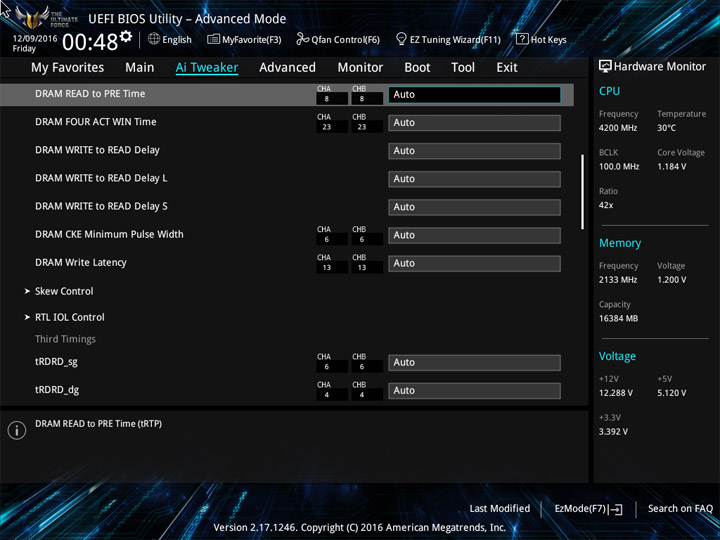

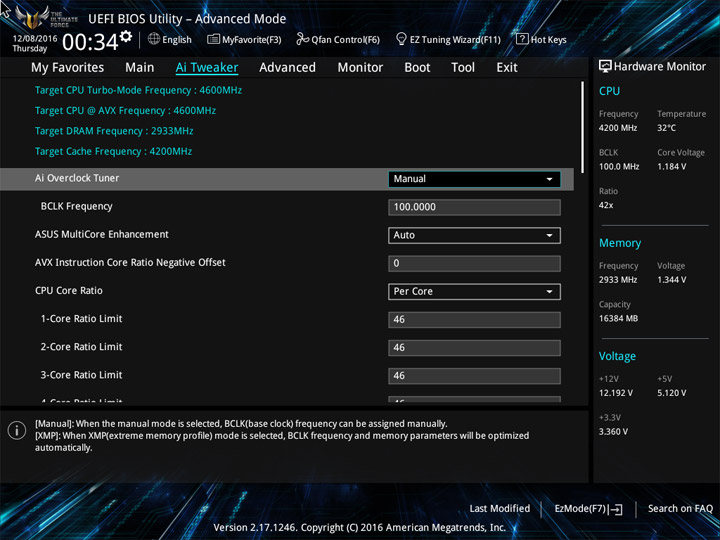

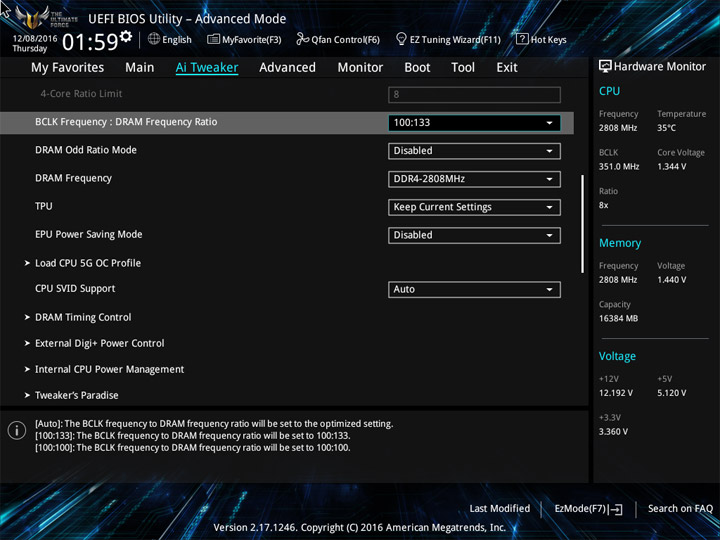

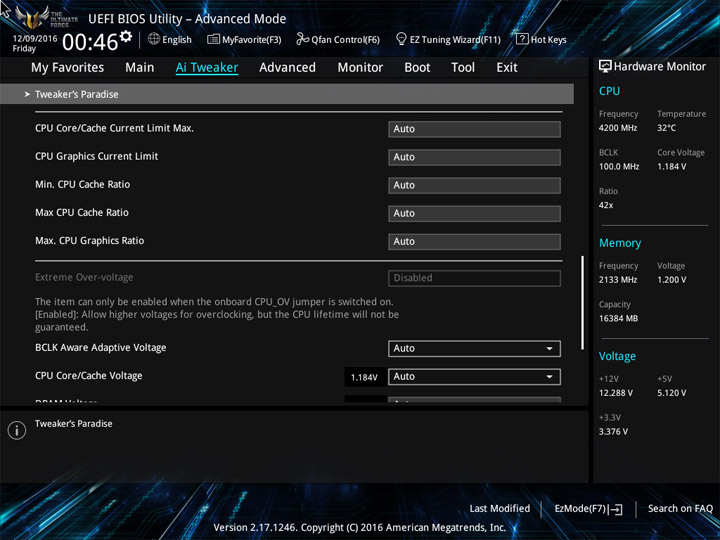

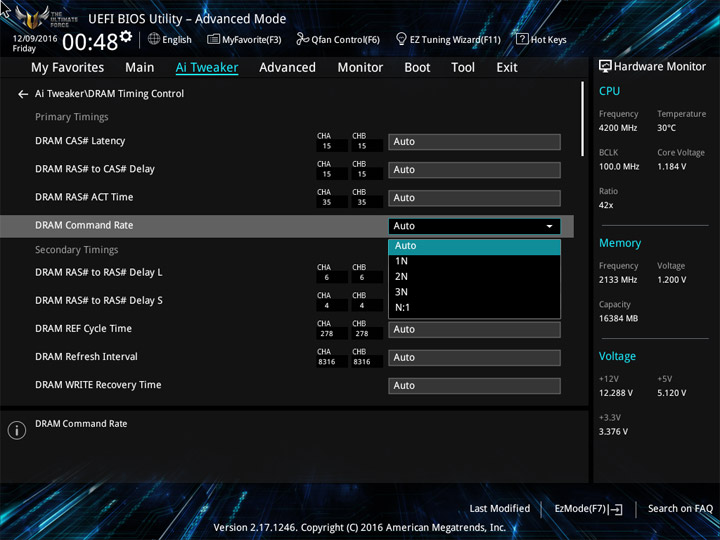

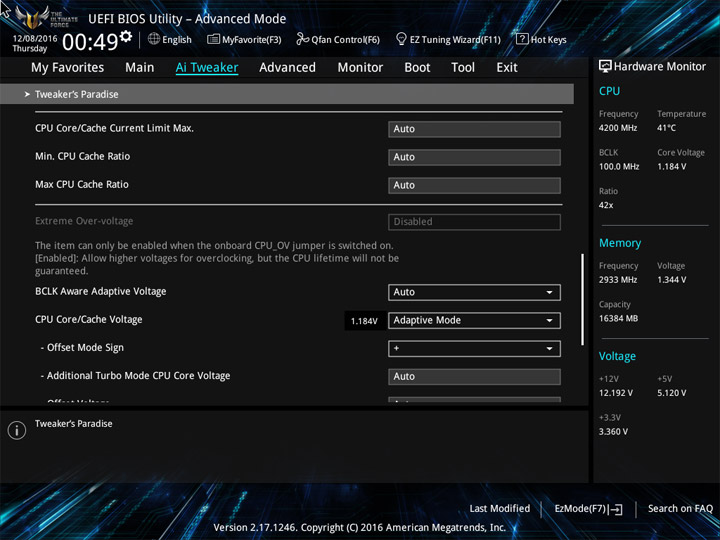

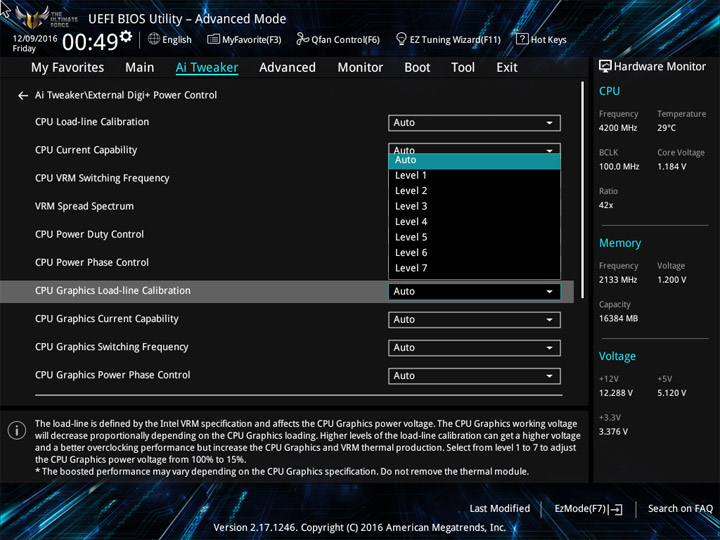

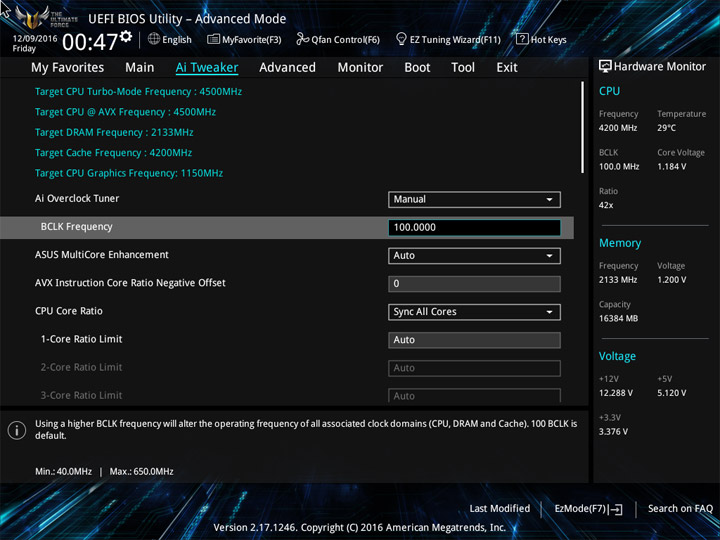

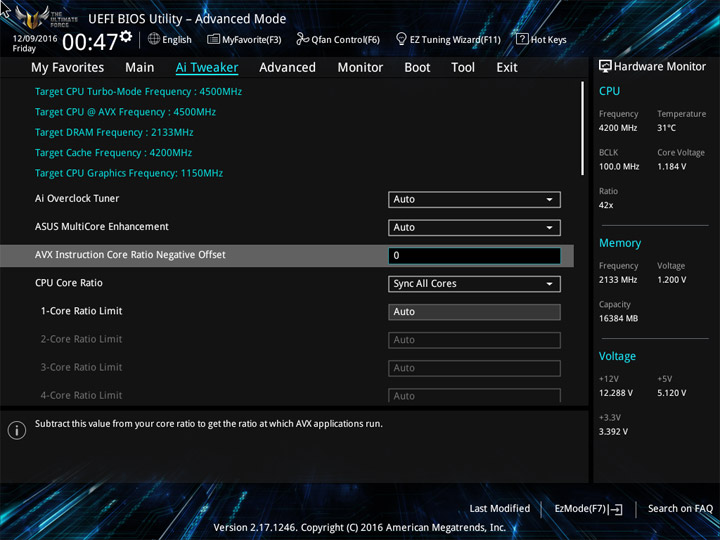

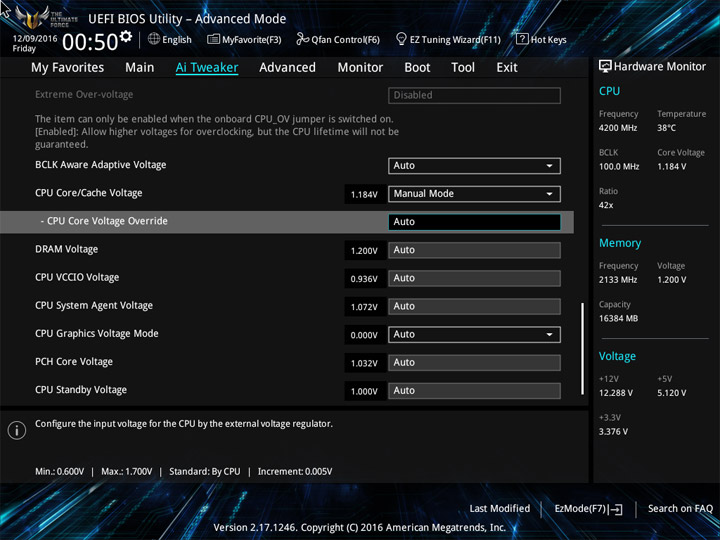

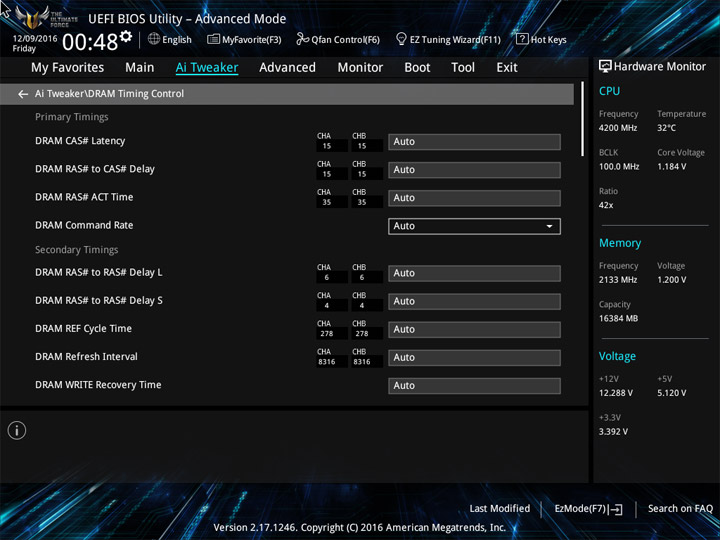

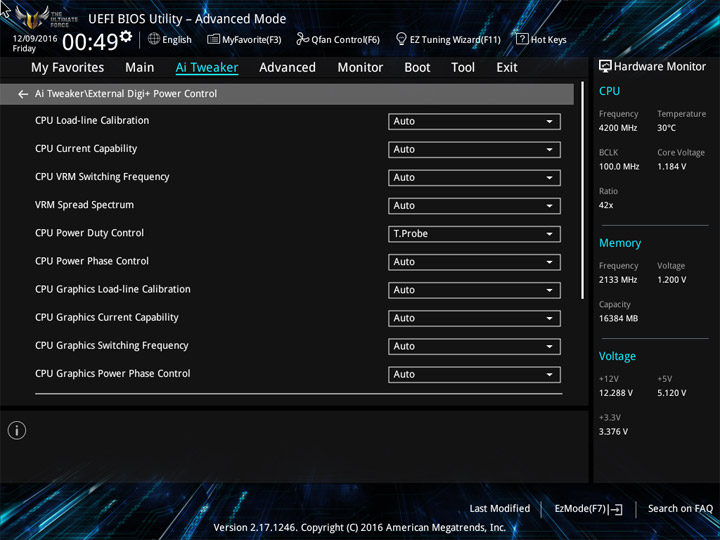

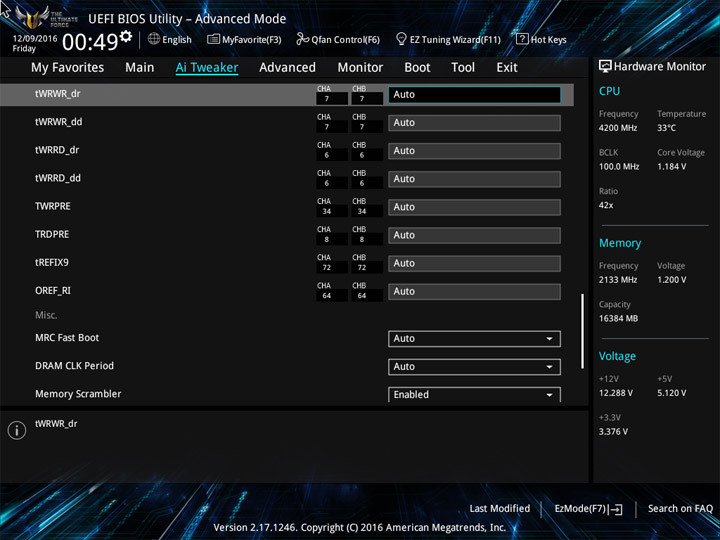

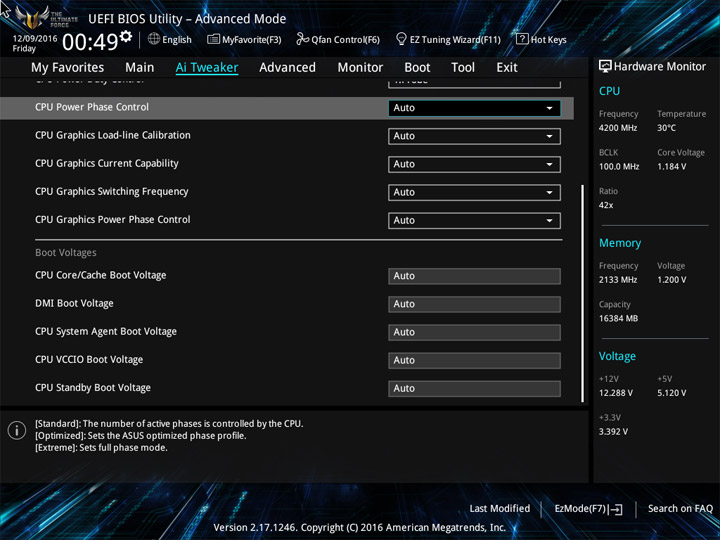

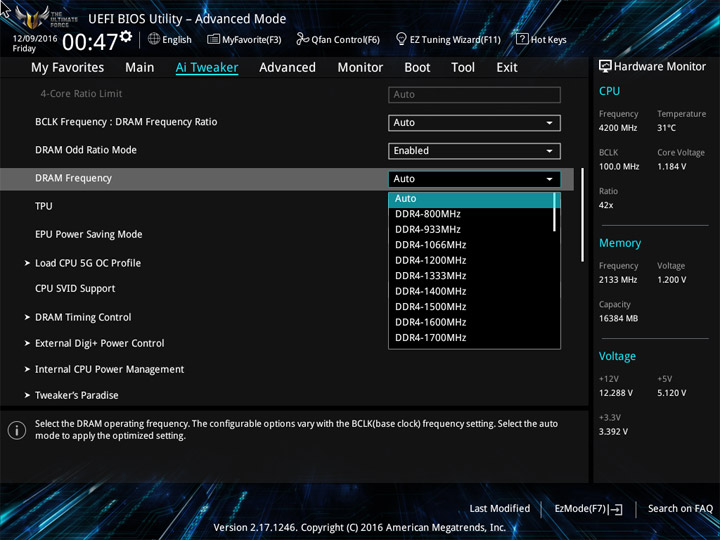

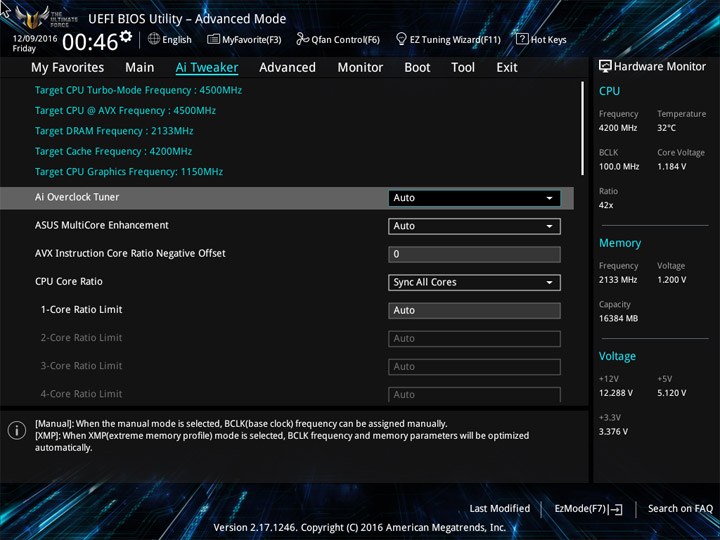

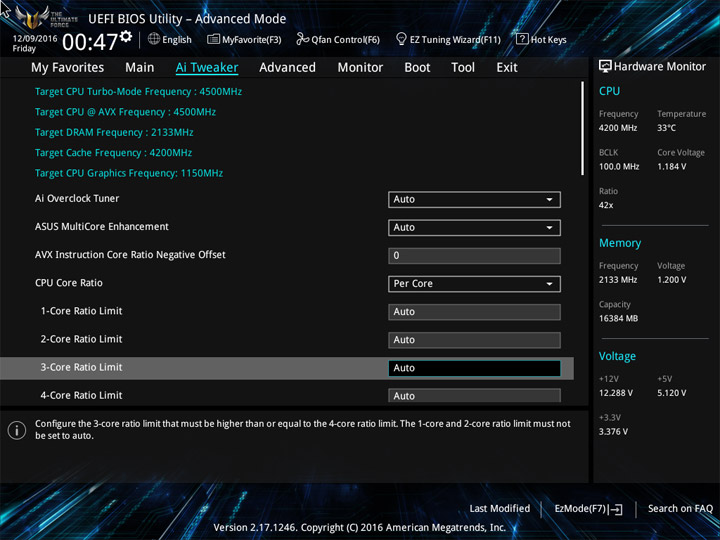

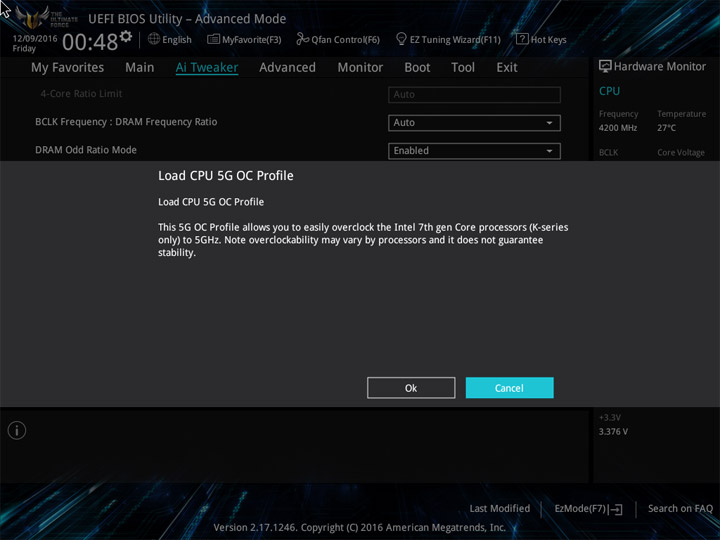

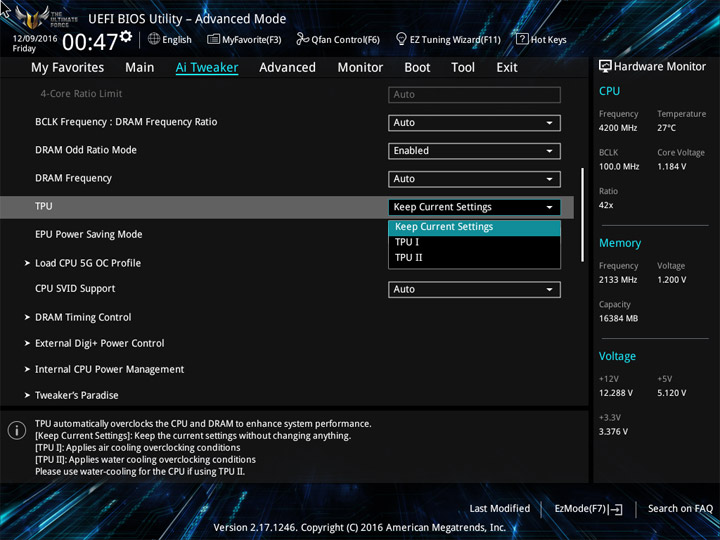

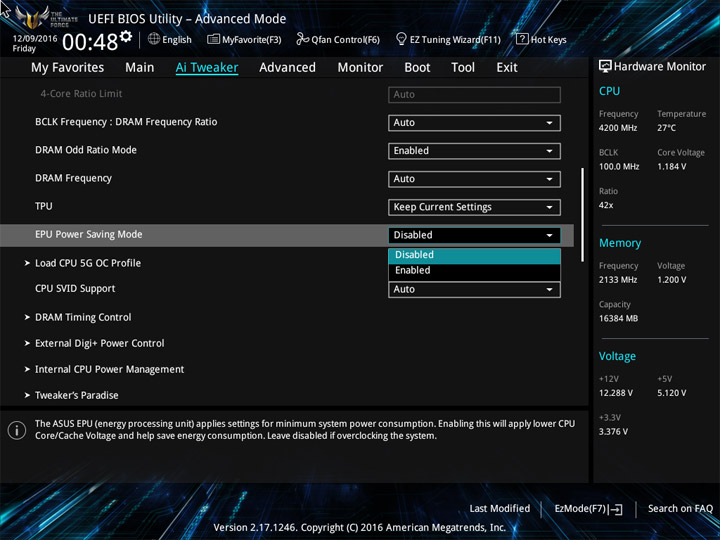

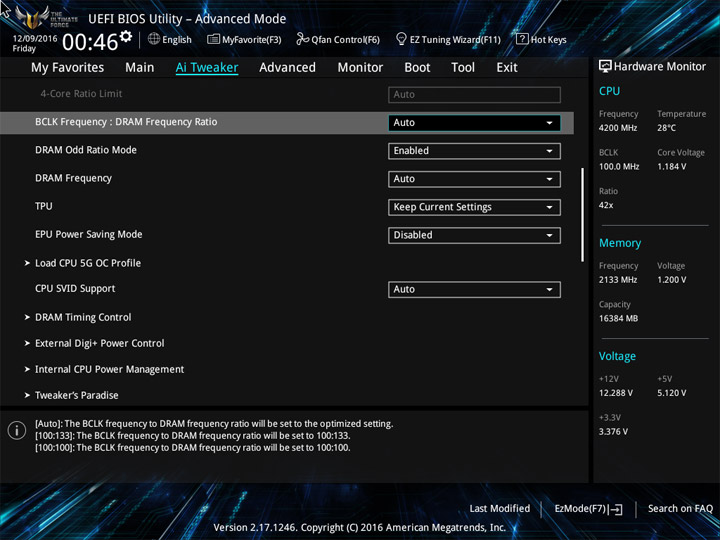

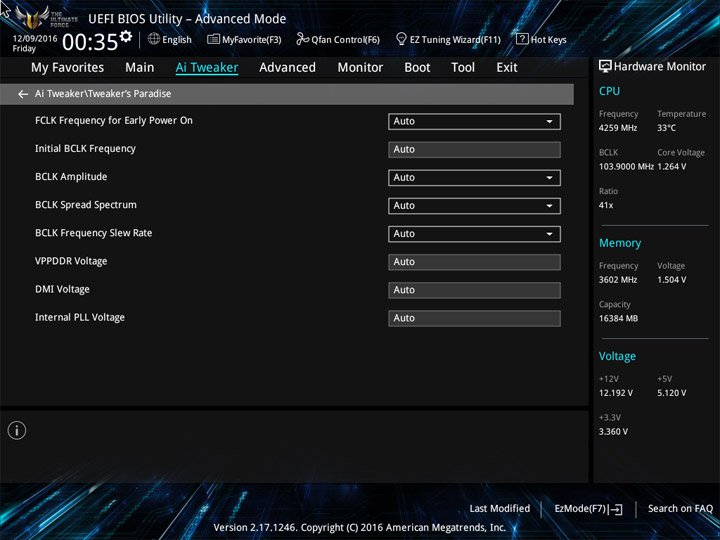

В разделе Ai Tweaker отмечу появление пункта Load CPU 5G OC Profile, входящего в набор профилей для плат из серии ROG, тогда как у Prime Z270-A его не было.

Остальные пункты полностью идентичны.

Для лучшего восприятия, самые важные параметры собраны в таблице:

Параметр	Диапазон регулировки	Шаг
BCLK Frequency (МГц)	40–650	0,01…0,50
CPU Core Ratio (Multiplier)	8–83	1
CPU Load-line Calibration	Auto/Level1…7	1
CPU Current Capability (%)	Auto/100…140	10
CPU Core Voltage Override (В)	0,6–1,7	0,005
CPU Core Voltage Offset (В)	(+/–) 0,005–0,635	0,005
CPU Cache Ratio (Multiplier)	8–83	1
DRAM Frequency (МГц)	800–3200 800–4266	100 133
DRAM Voltage (B)	1,0032–2,0064	0,0066
CPU System Agent Voltage (В)	0,7–1,8	0,0125
CPU VCCIO Voltage (В)	0,9–1,8	0,0125
PCH Core Voltage (В)	0,7–1,8	0,01
Max. CPU Graphics Ratio (Multiplier)	1(by CPU)–60	1
CPU Graphics Voltage Override (В)	0,6–1,7	0,005
CPU Graphics Voltage Offset (В)	(+/–) 0,005–0,635	0,005

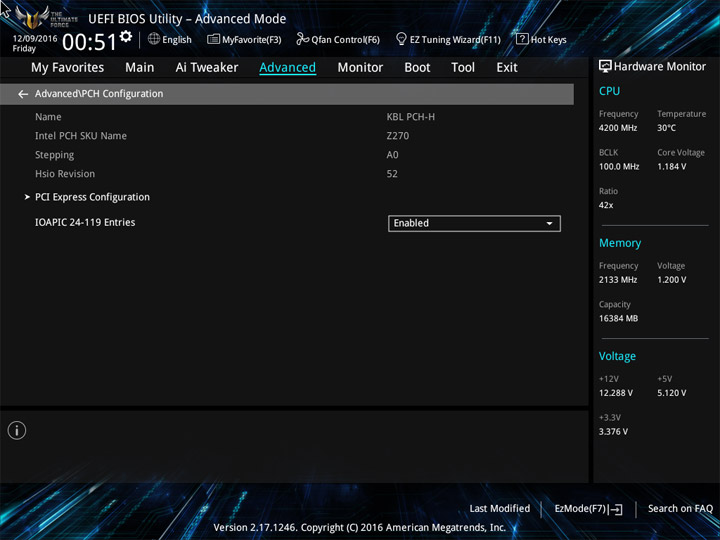

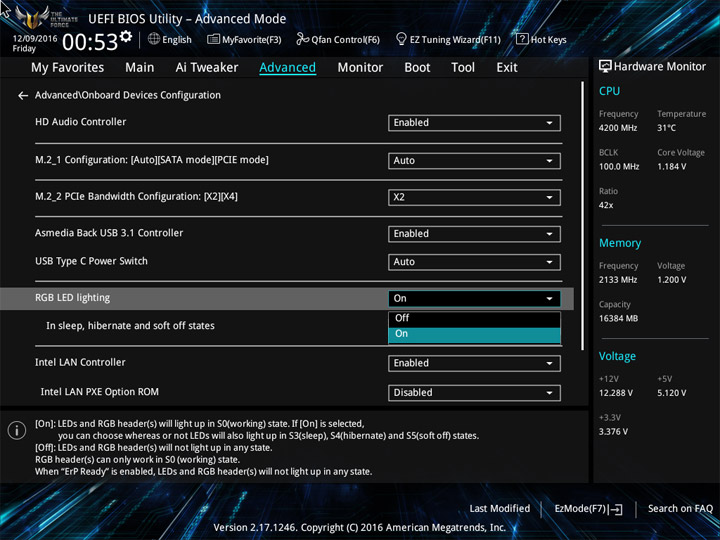

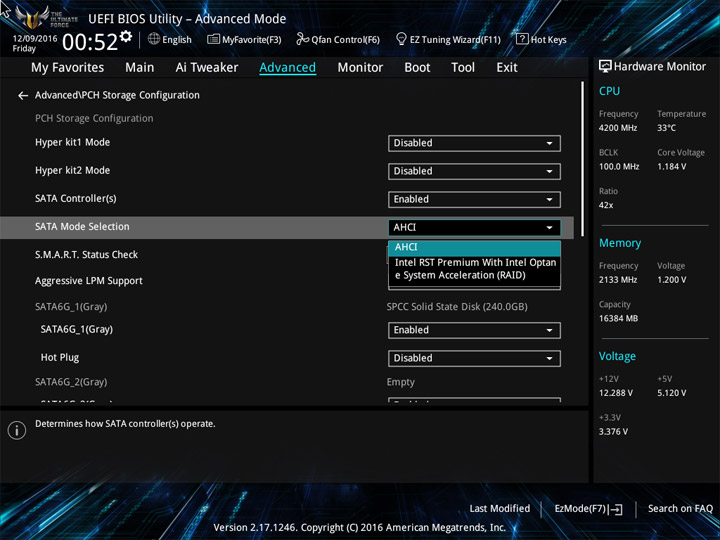

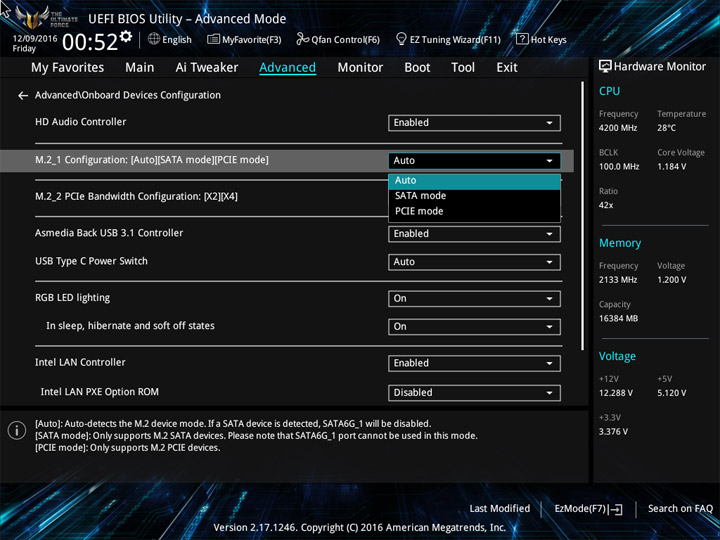

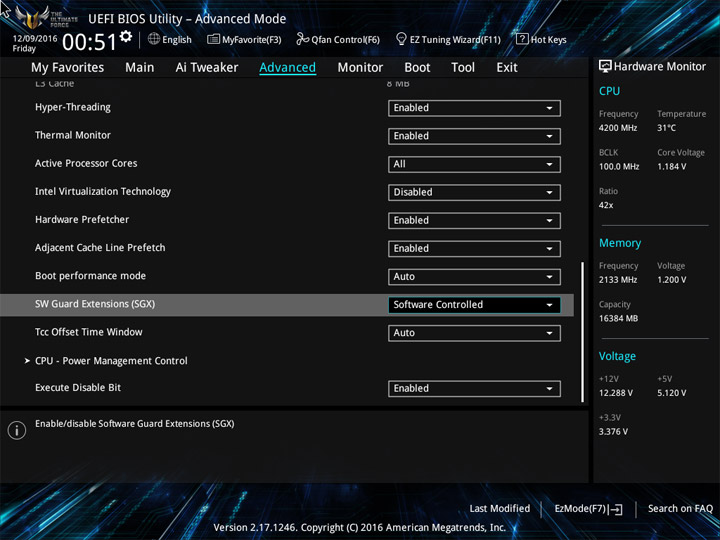

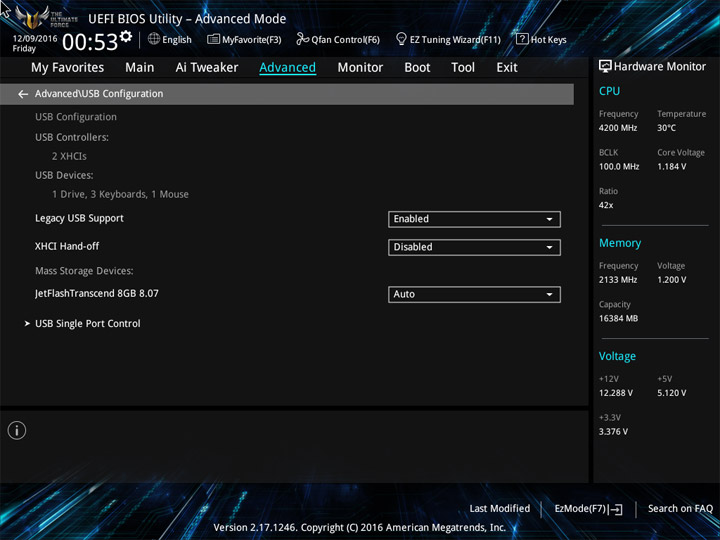

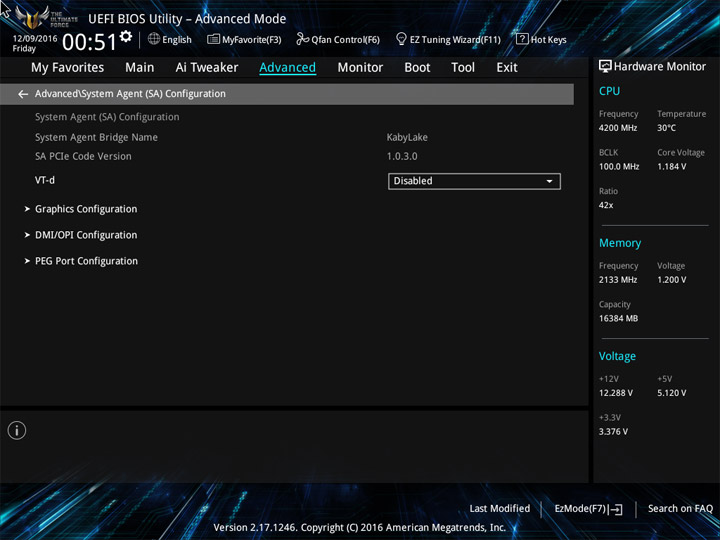

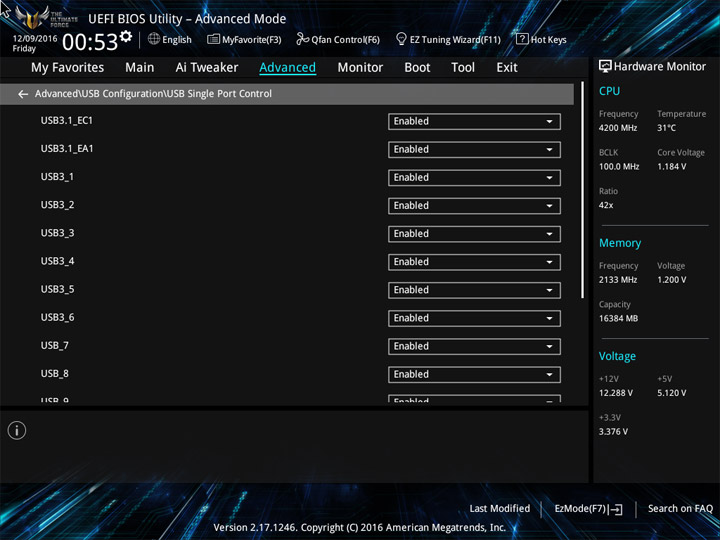

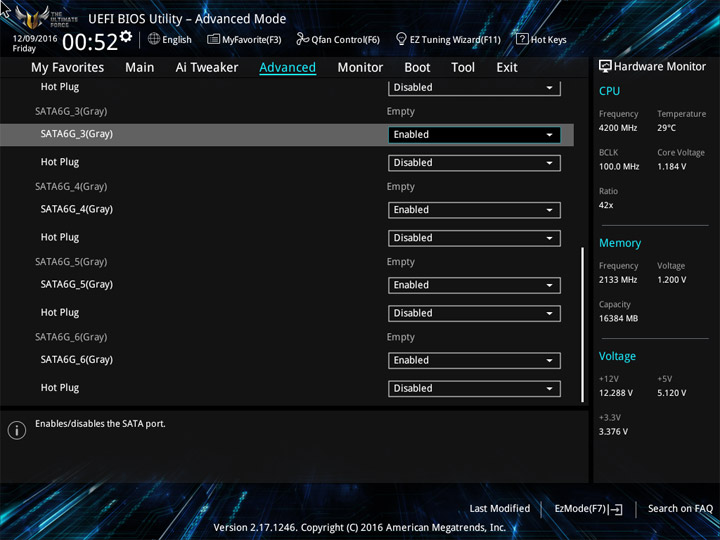

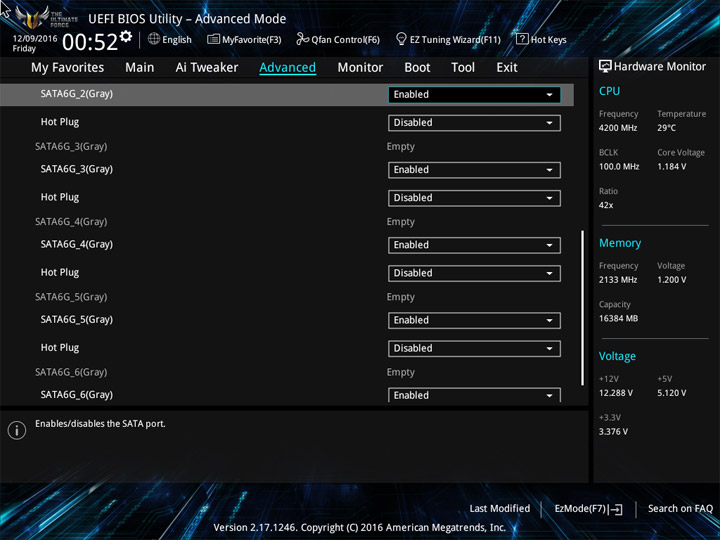

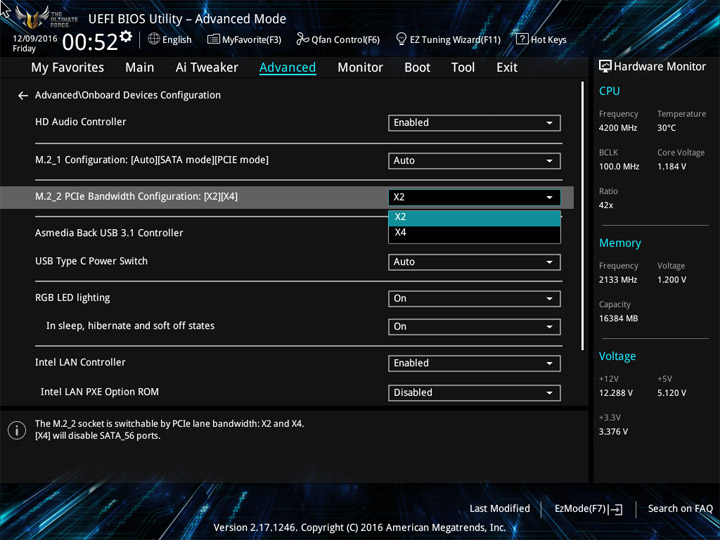

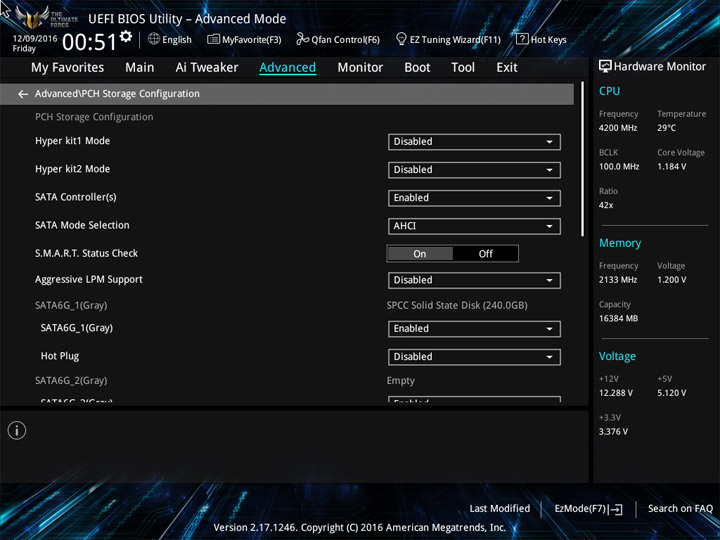

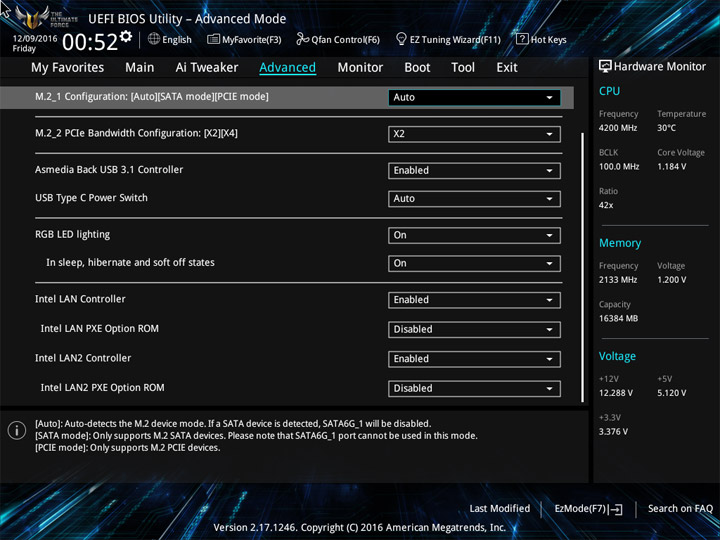

Настройки периферии находятся в разделе Advanced.

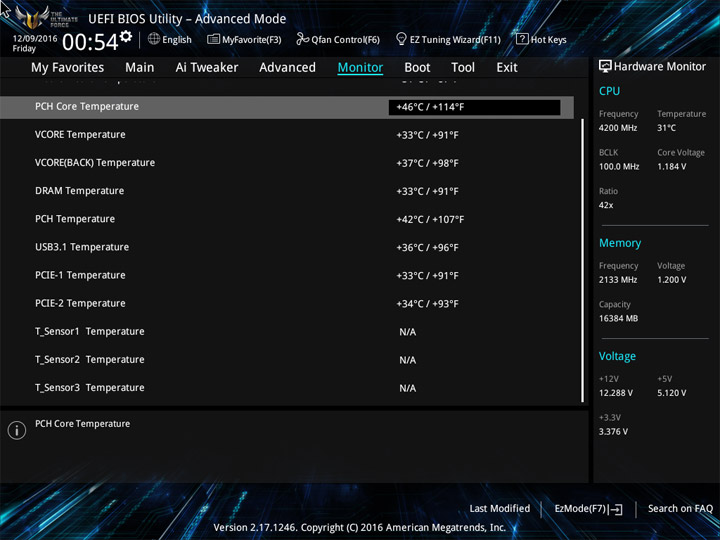

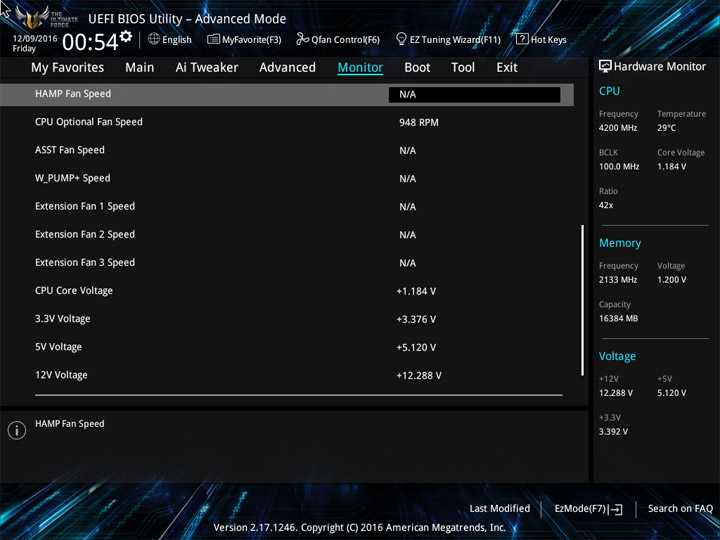

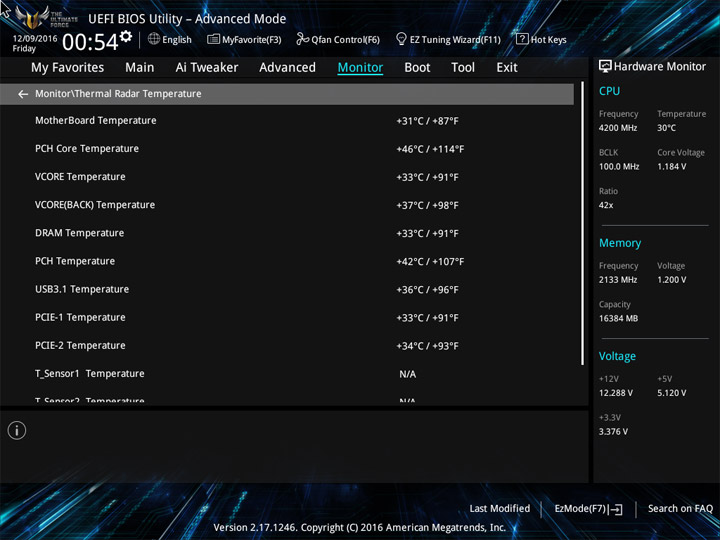

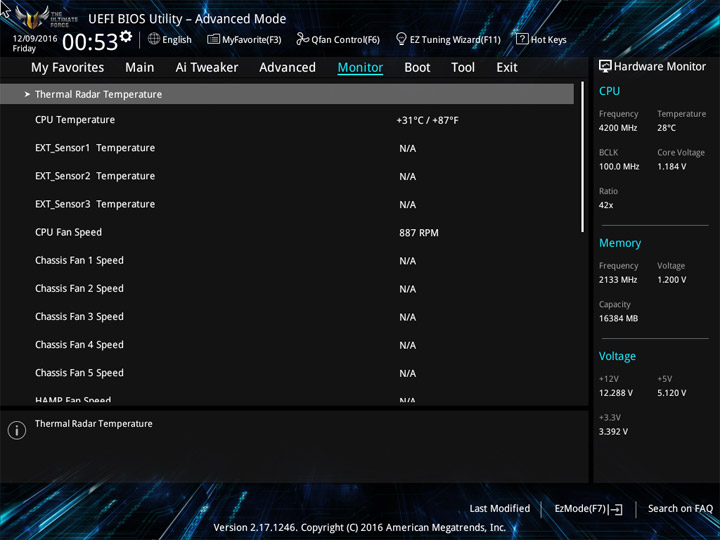

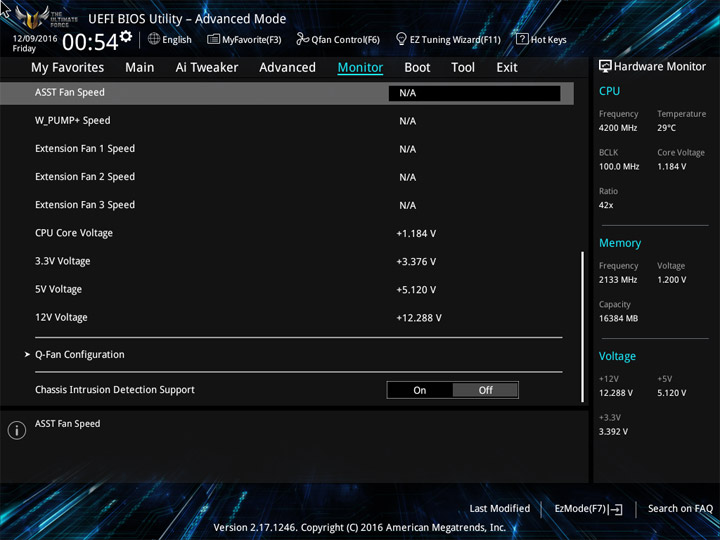

Наиболее интересная рубрика — Monitor. Здесь собраны сведения о всех температурных показателях и тахометрических датчиках охладителей.

Устройство может предоставить значения температуры с разных участков, в том числе, есть два датчика в области размещения стабилизатора напряжения для процессора.

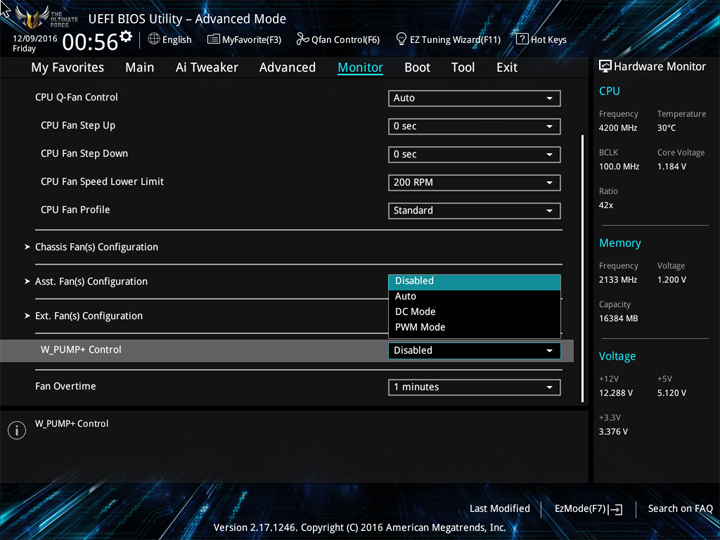

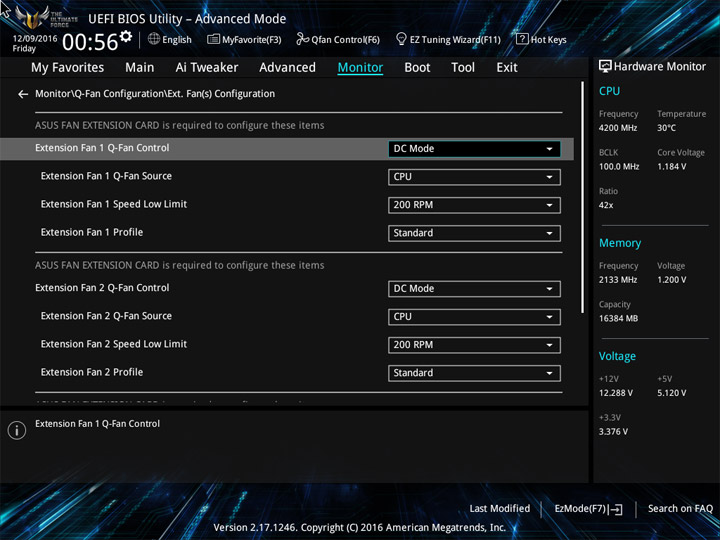

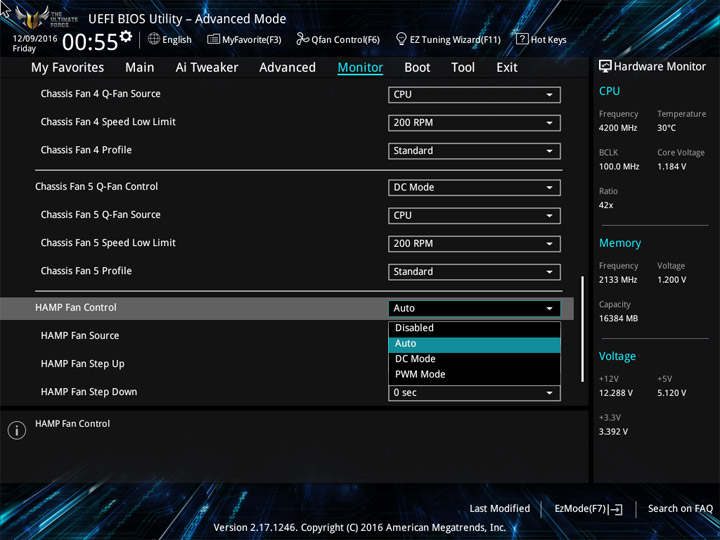

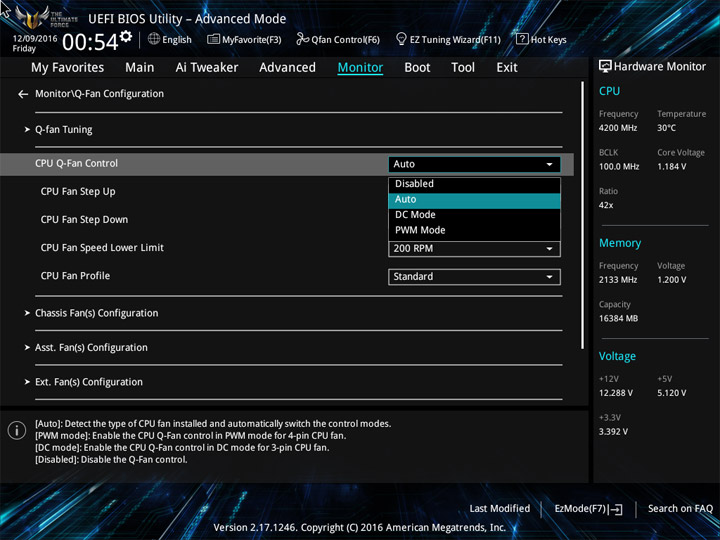

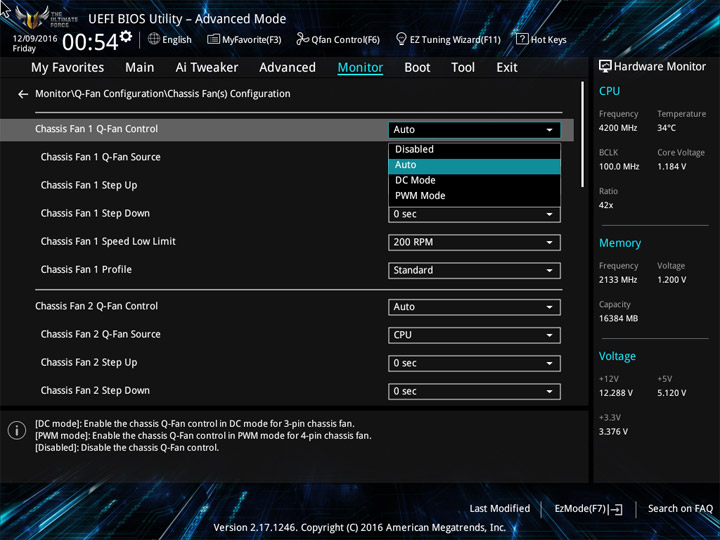

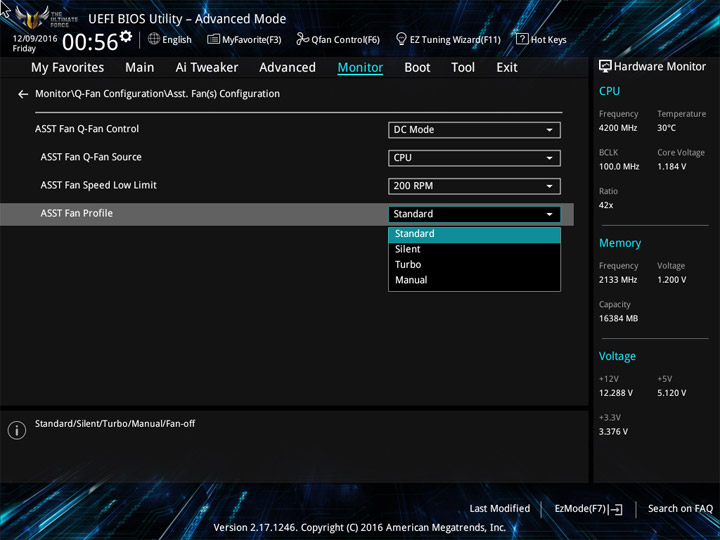

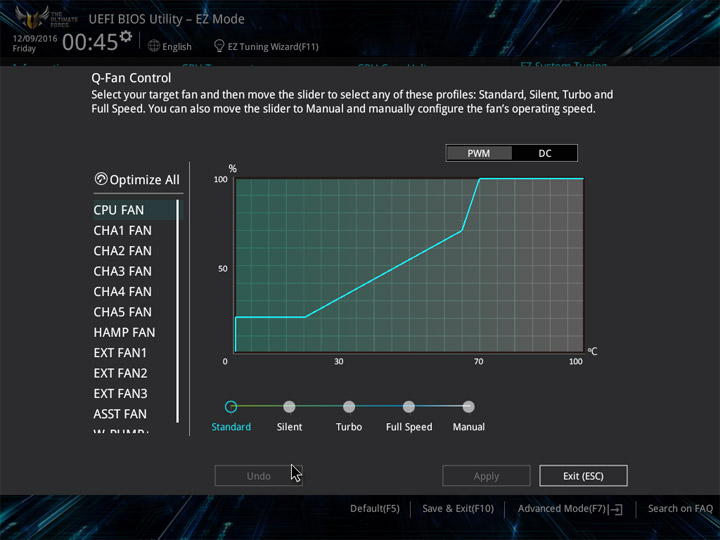

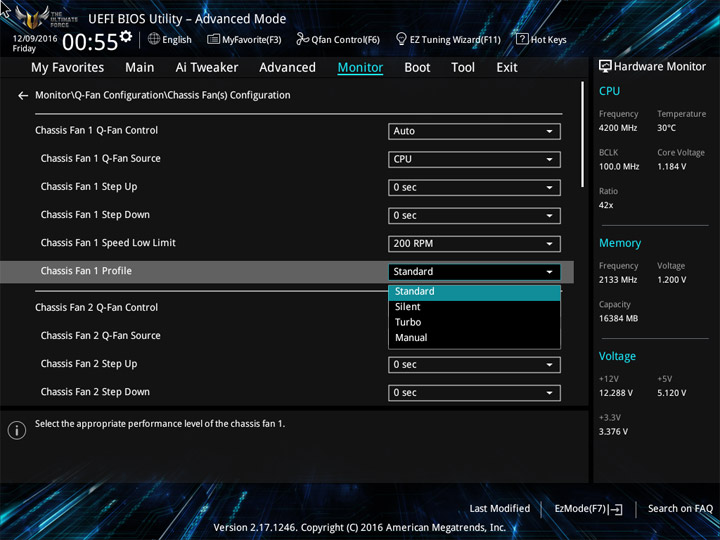

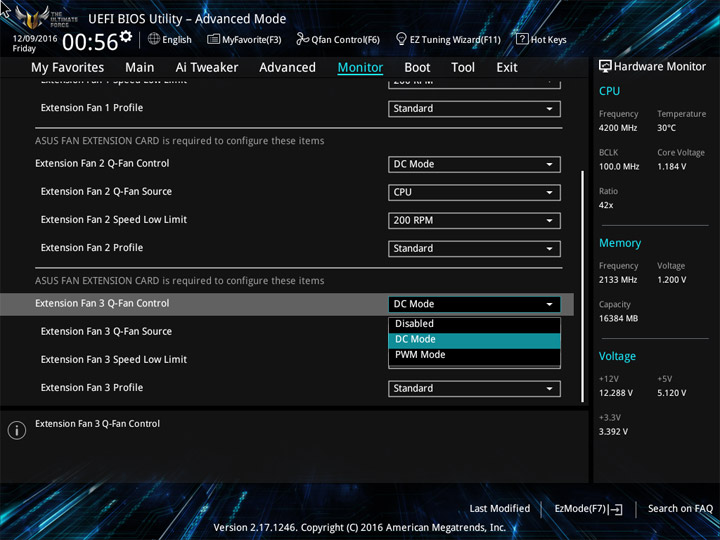

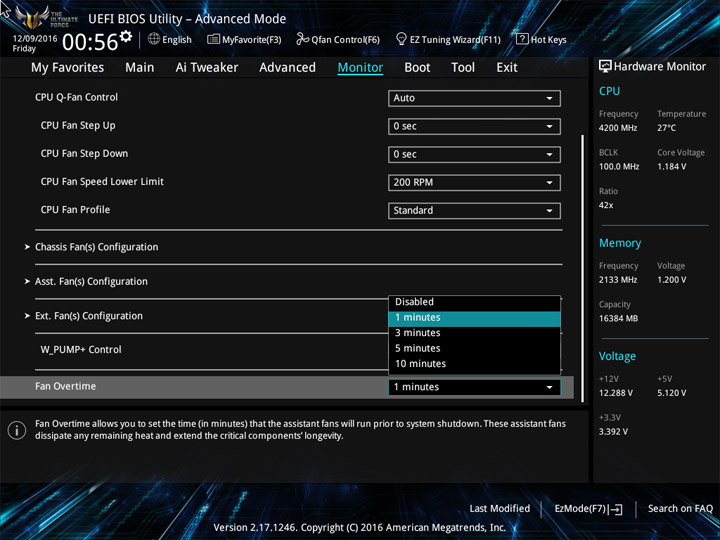

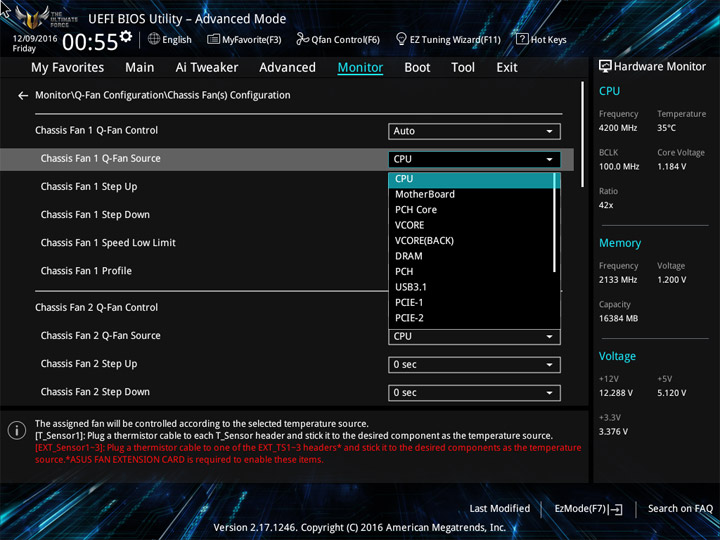

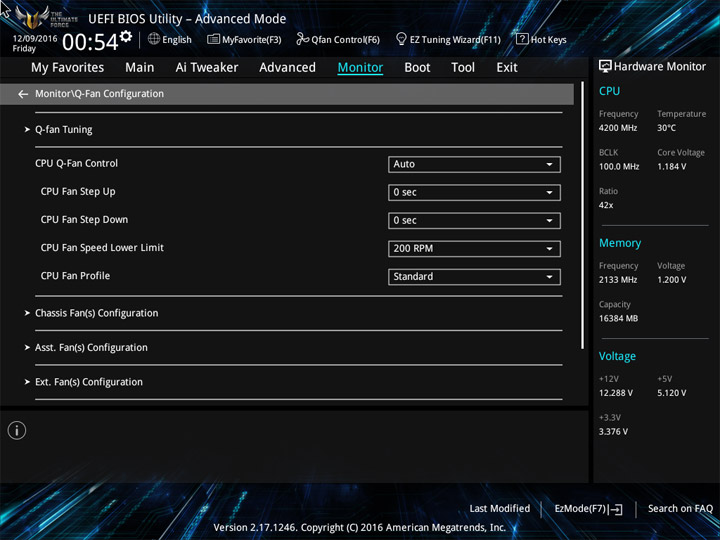

Управление вентиляторами двумя способами, формирование сценария работы с оглядкой на показания нескольких температурных сенсоров уже перестали быть эксклюзивными возможностями плат серии TUF. Ключевая особенность — действительно большое число устройств, поддерживаемое изделием.

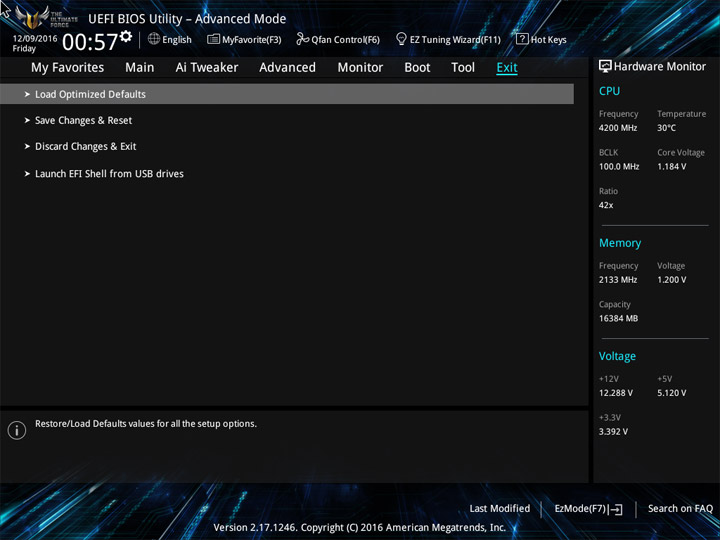

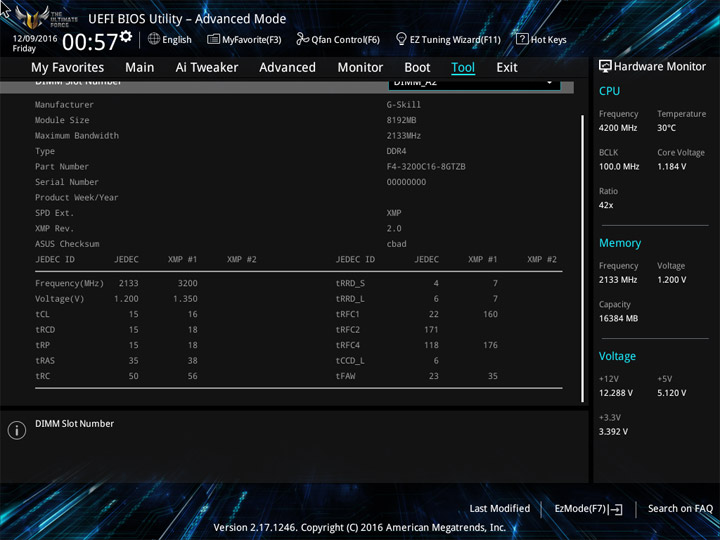

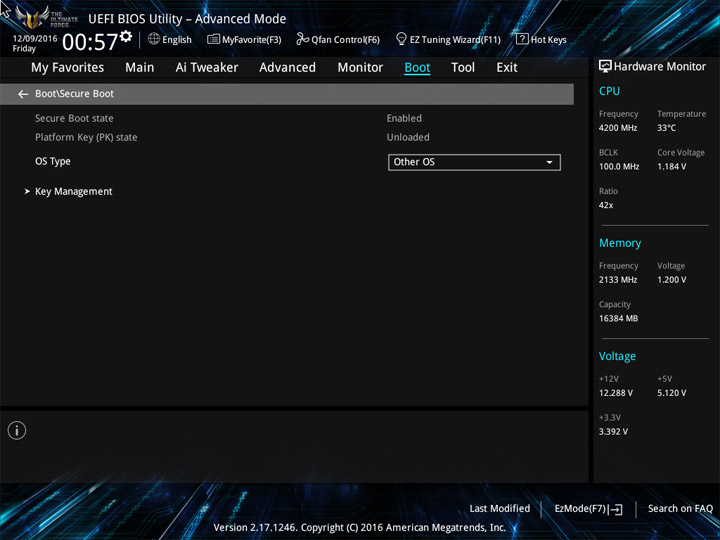

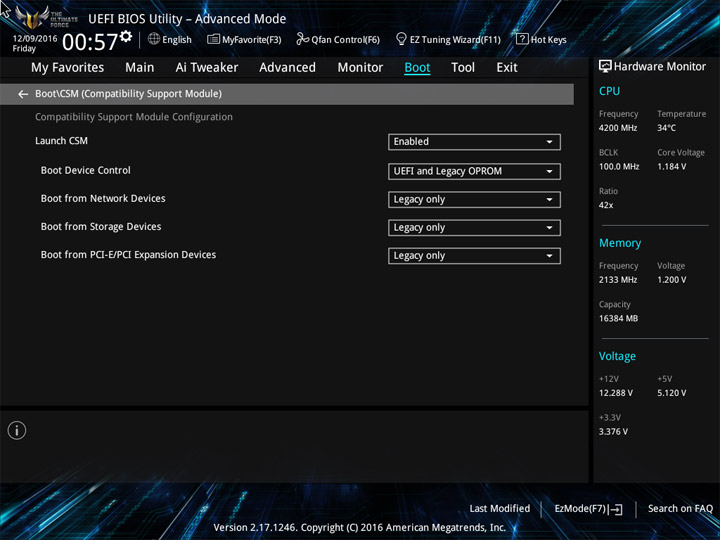

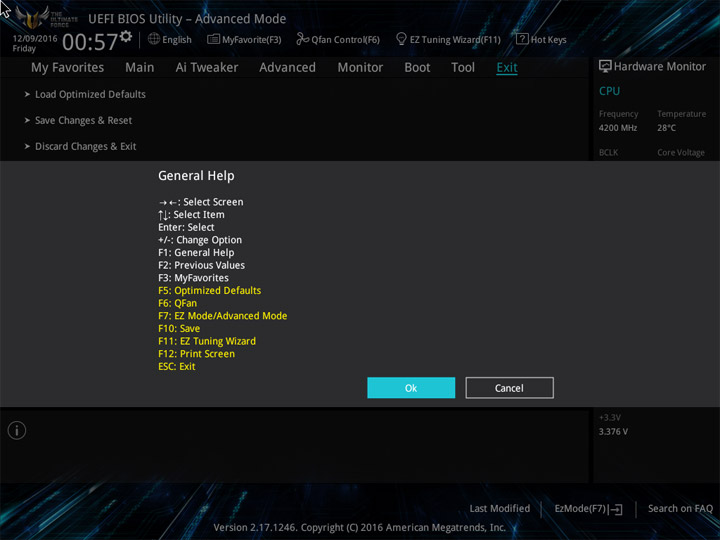

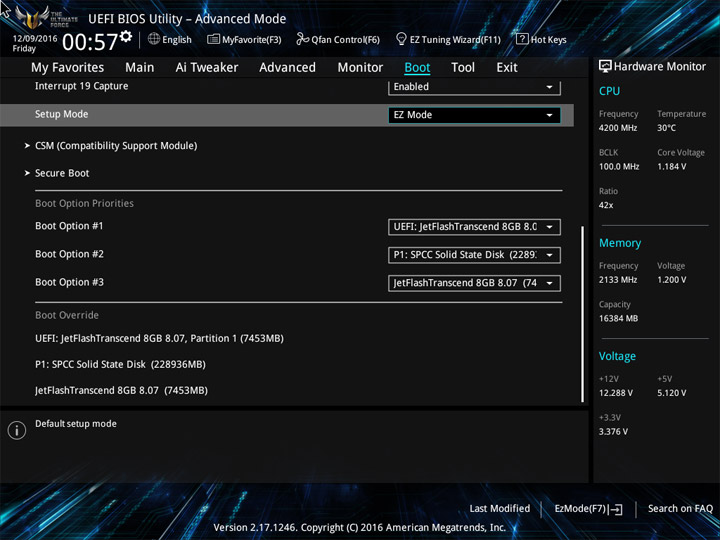

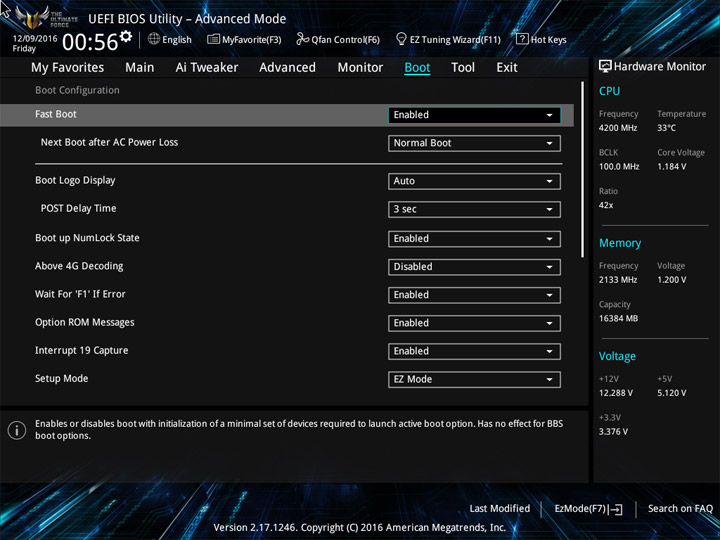

Страницы Boot, Tool, Exit такие же, как и у более скромной модели.

Комплектное ПО

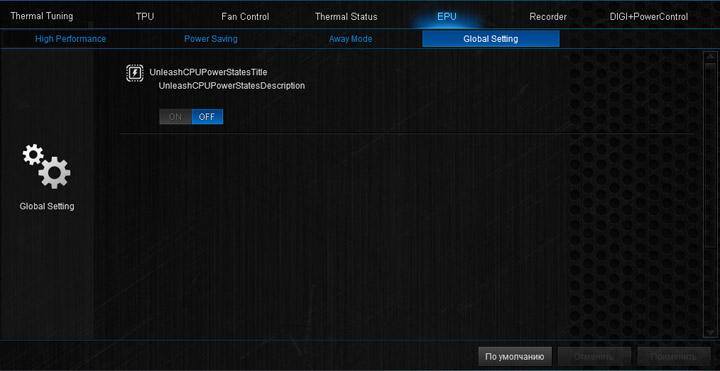

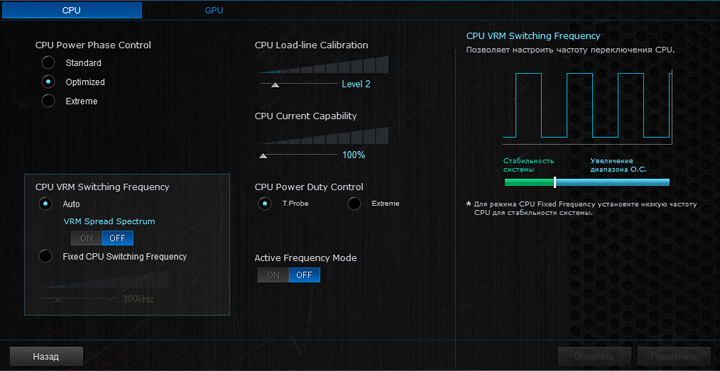

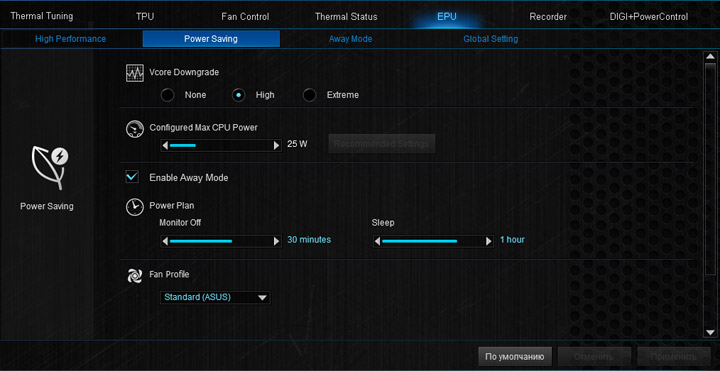

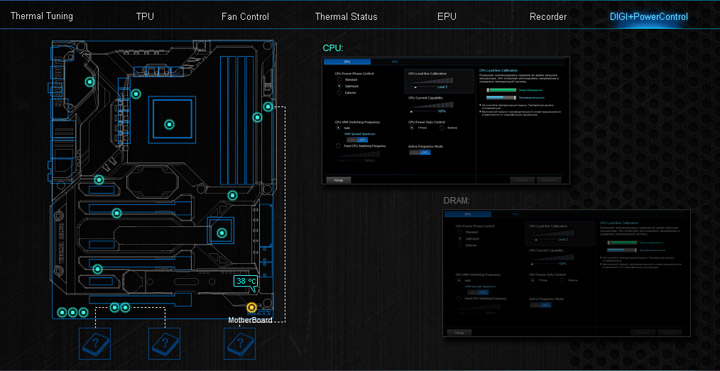

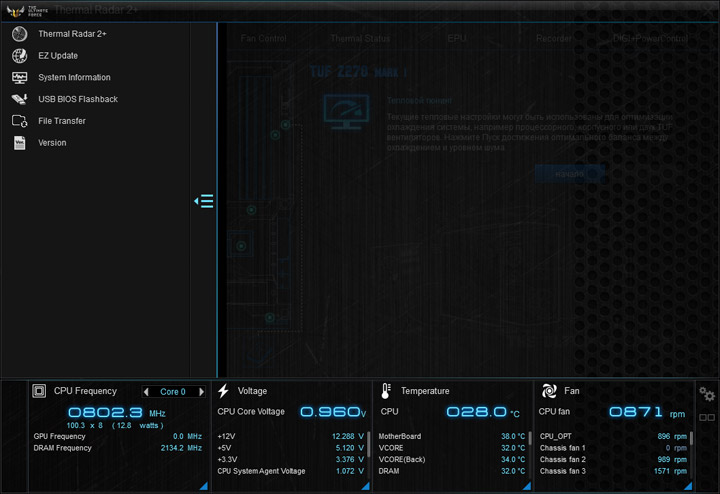

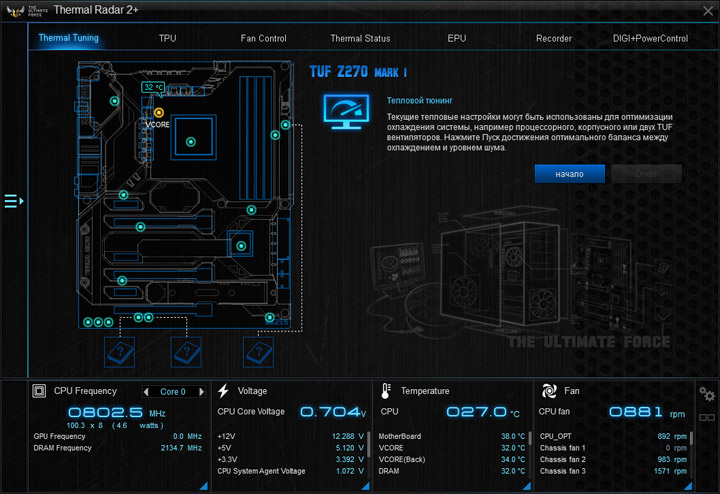

Центральная роль в программном сопровождении принадлежит AI Suite 3 и, в особенности, Thermal Radar 2+, а весь комплект выглядит так:

Программное обеспечение
Фирменное	AI Suite 3 (Ai Charger, EZ Update, File Transfer, System Information, Thermal Radar 2+, USB BIOS Flashback), Boot Setting, EZ Installer, Lighting Control (AURA), Product Registration Program
Звуковое	DTS Audio
Сетевое	Turbo LAN, WebStorage
Дополнительное	ASUS CPU-Z, DAEMON Tools Pro, Intel XTU

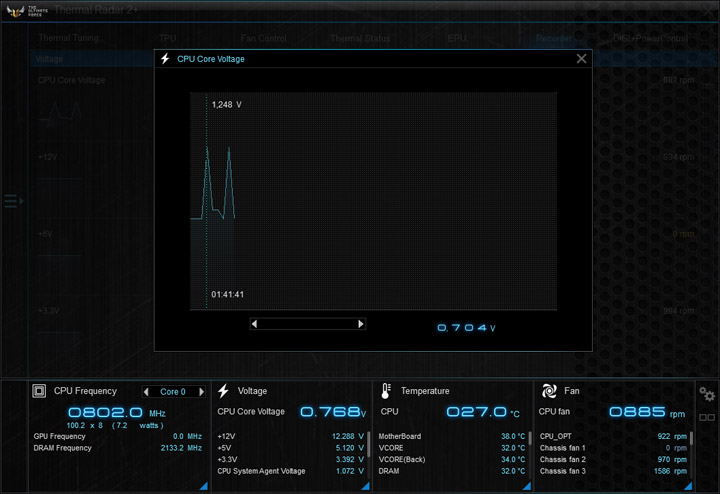

Отображаемых величин немало, все сразу на один экран не помещаются.

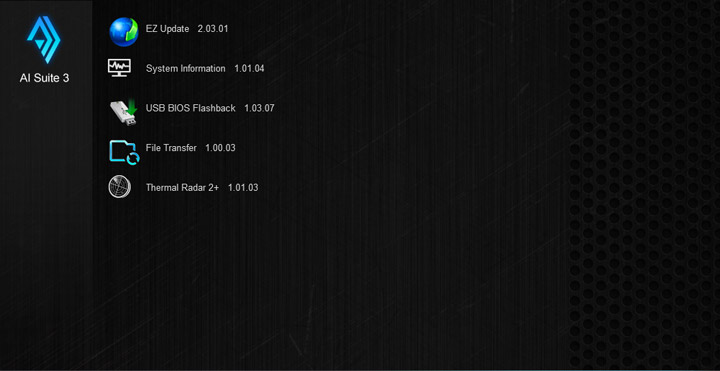

Число входящих в состав AI Suite утилит невелико.

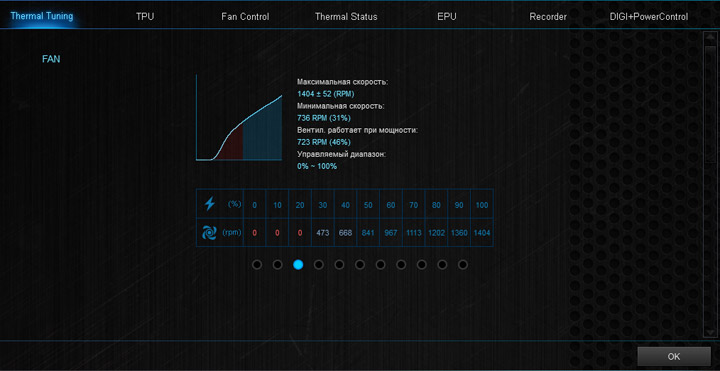

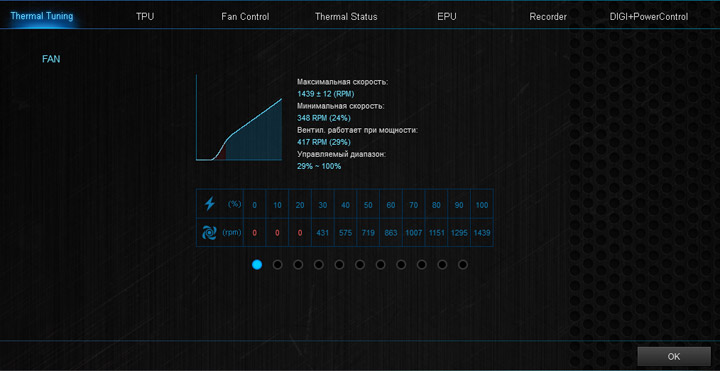

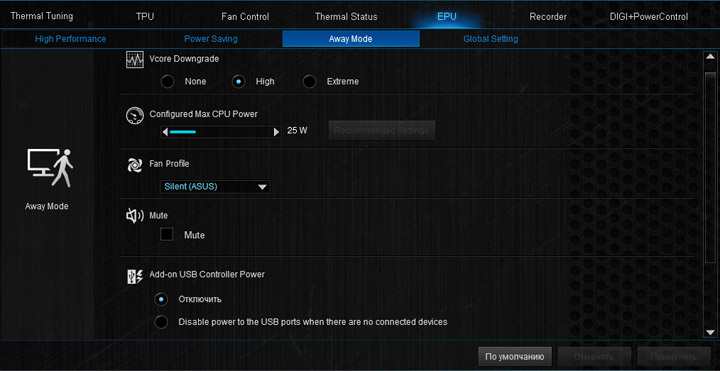

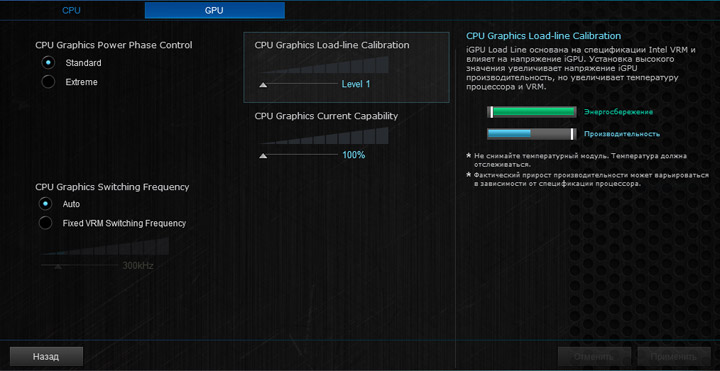

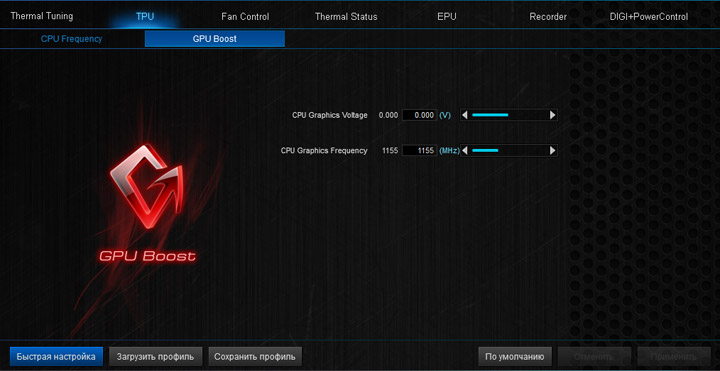

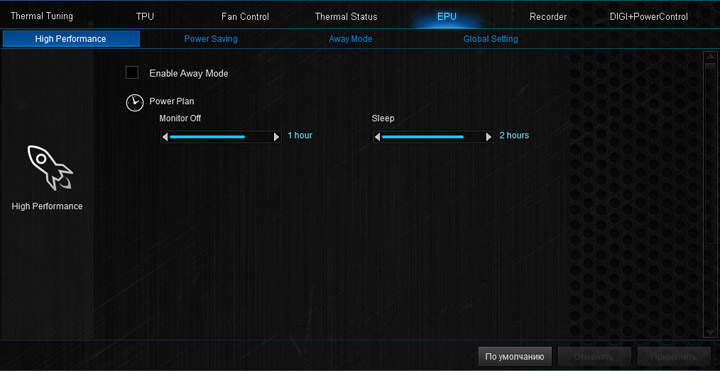

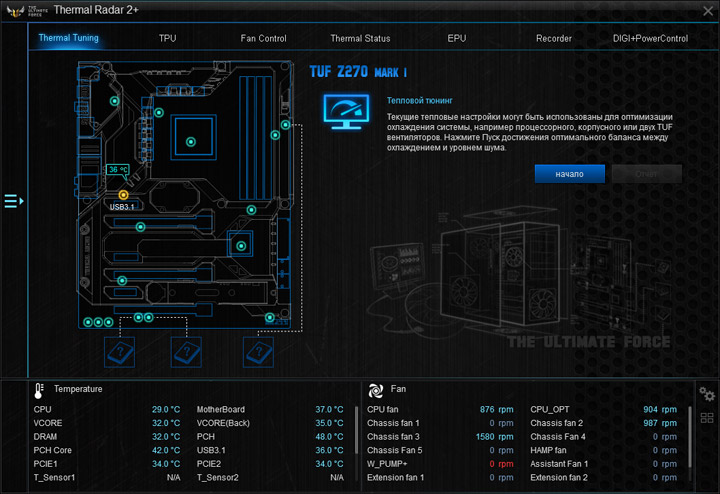

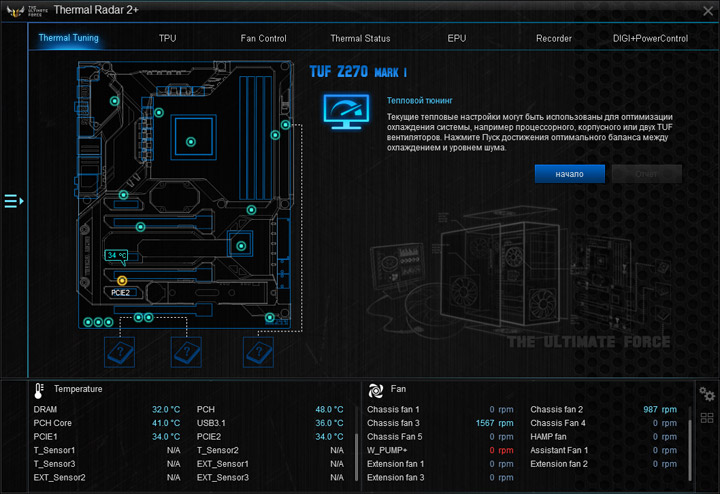

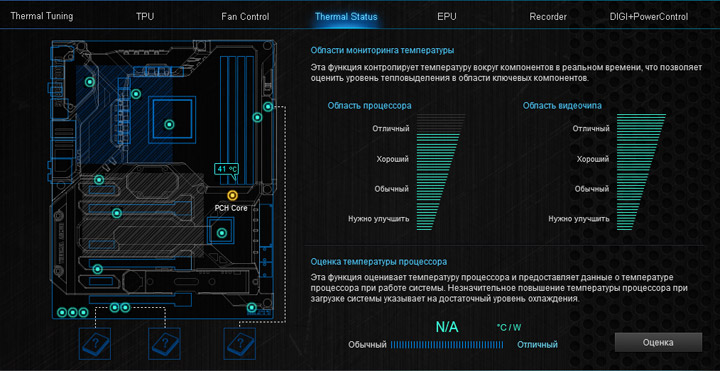

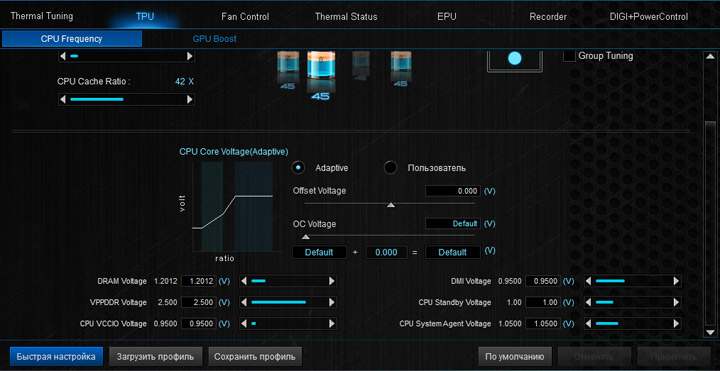

Помимо Thermal Tuning, единого мастера настройки системы, доступны отдельные инструменты для той же цели: TPU, Fan Control, EPU, и DIGI+PowerControl. Recorder позволяет отследить изменение величин во времени, а Thermal Status проведёт комплексный тест с оценкой качества охлаждения компонентов.

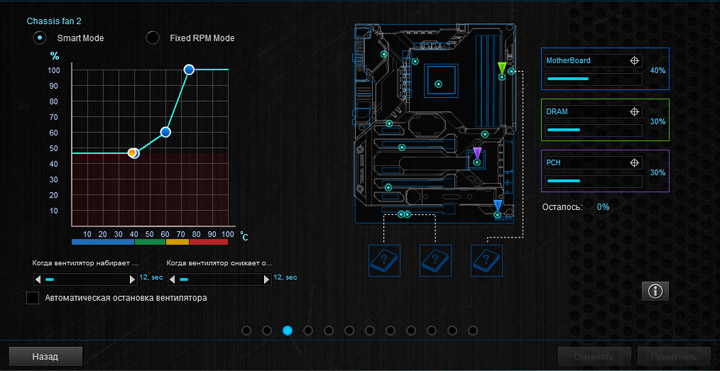

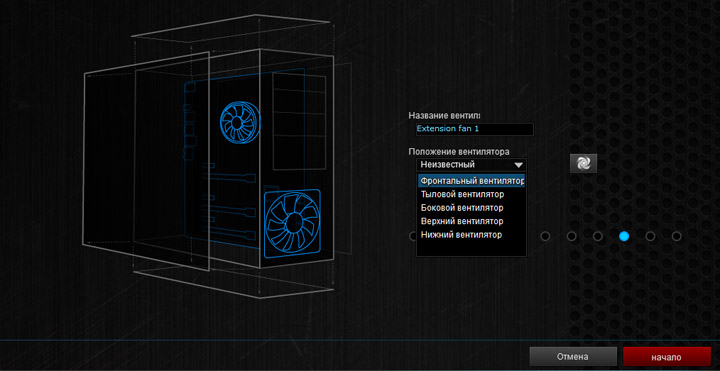

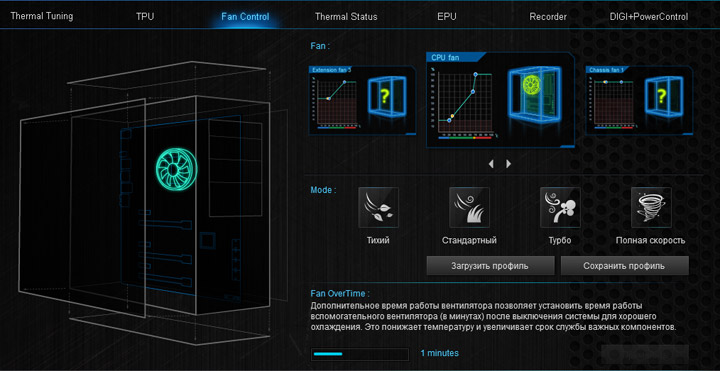

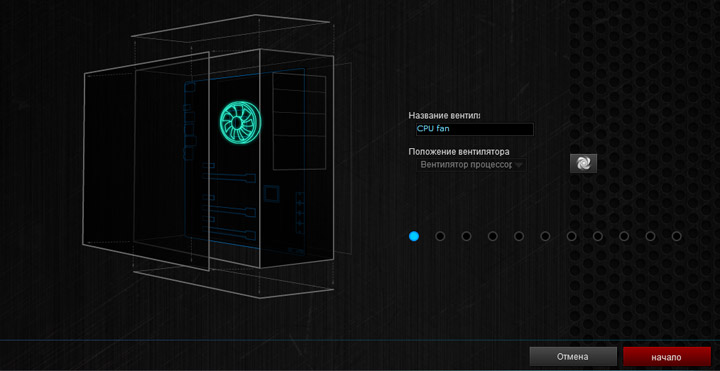

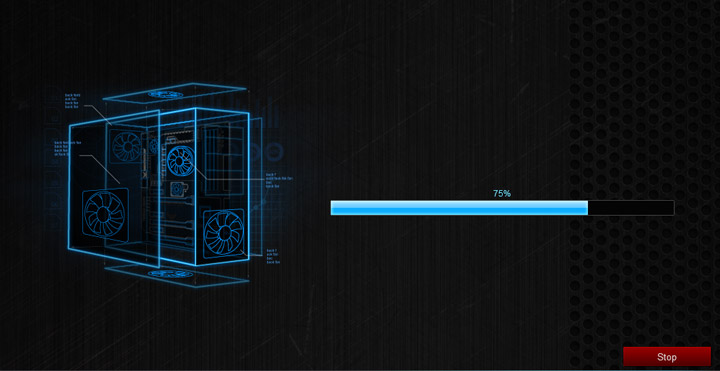

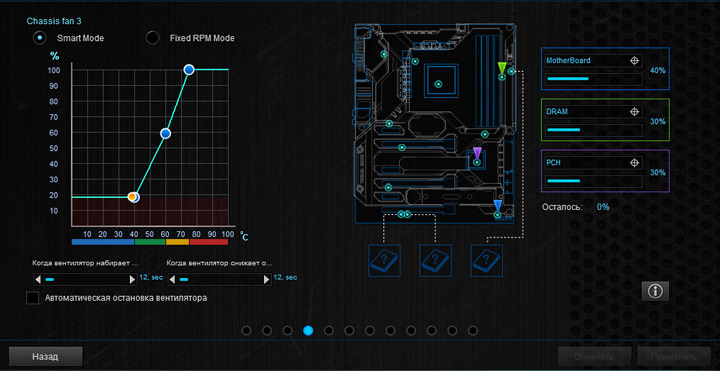

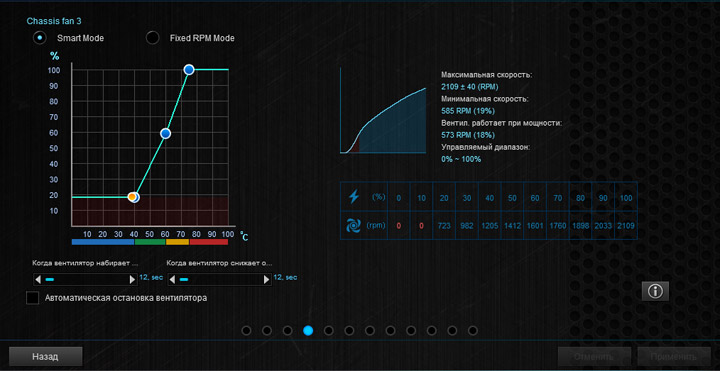

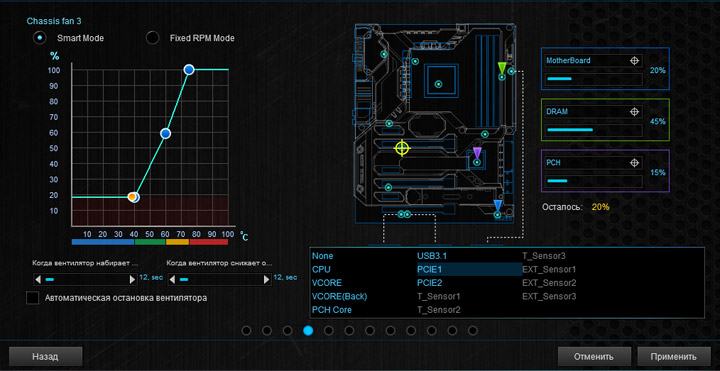

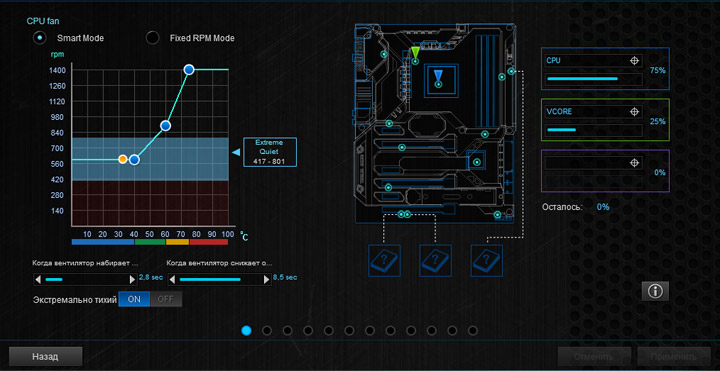

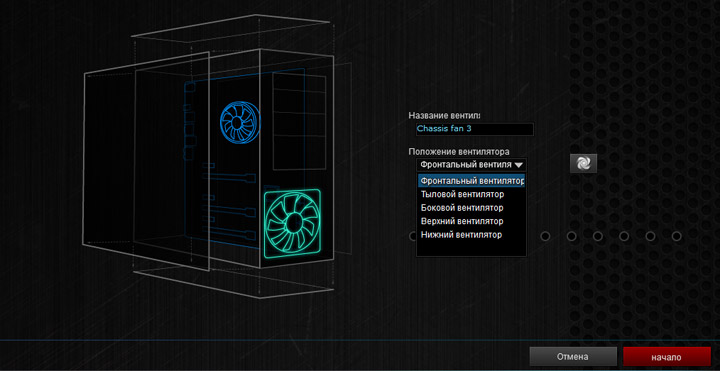

Fan Control позволяет присвоить желаемое имя каждому охладителю, выбрать его расположение внутри корпуса компьютера (схематическое), провести калибровку. После можно поработать над алгоритмом уменьшения оборотов для каждого устройства.

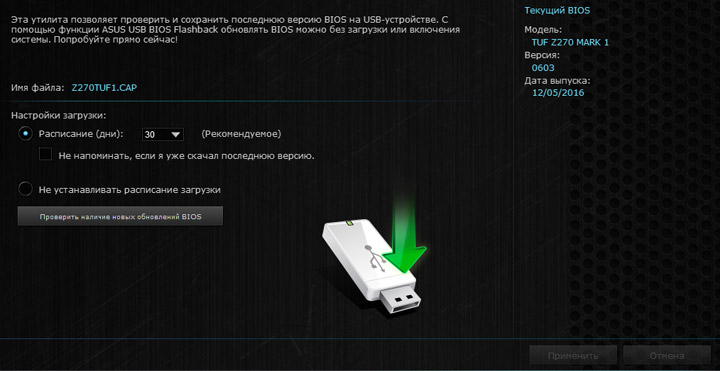

Испытуемая может предложить технологию BIOS Flashback.

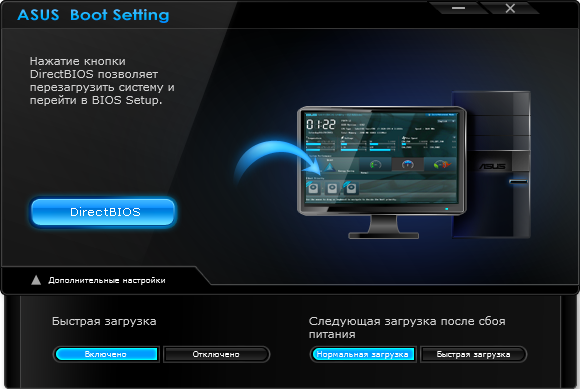

Boot Setting позволит сразу после перезагрузки оказаться в среде UEFI.

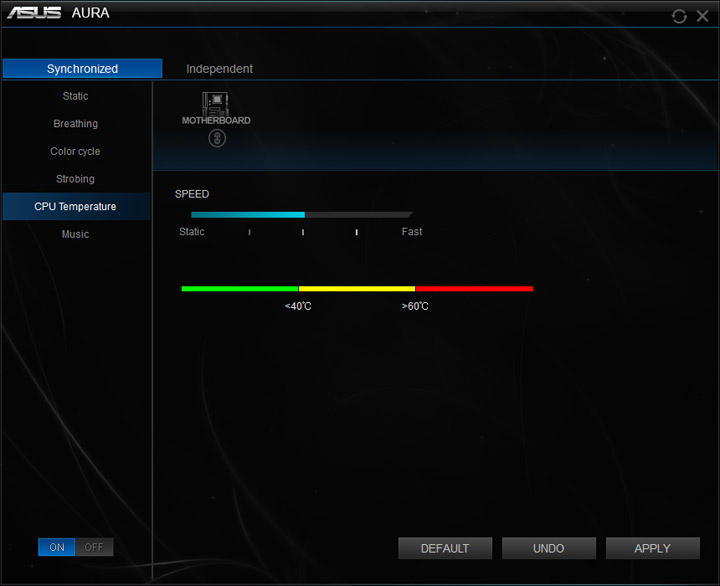

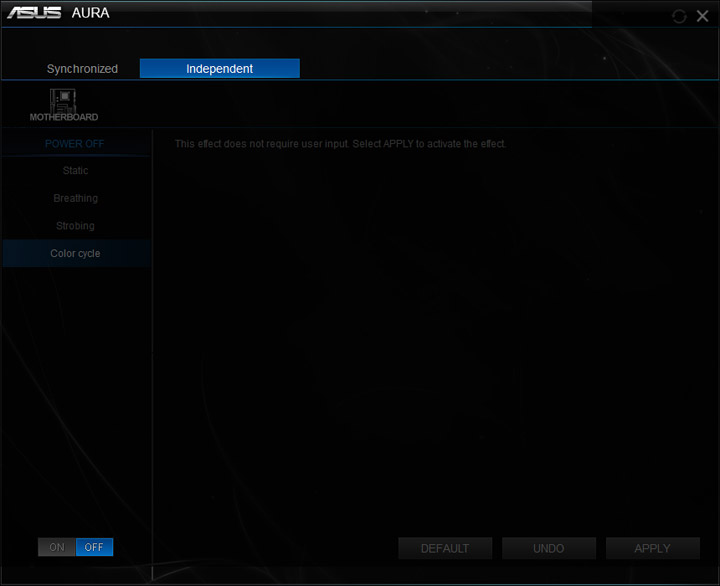

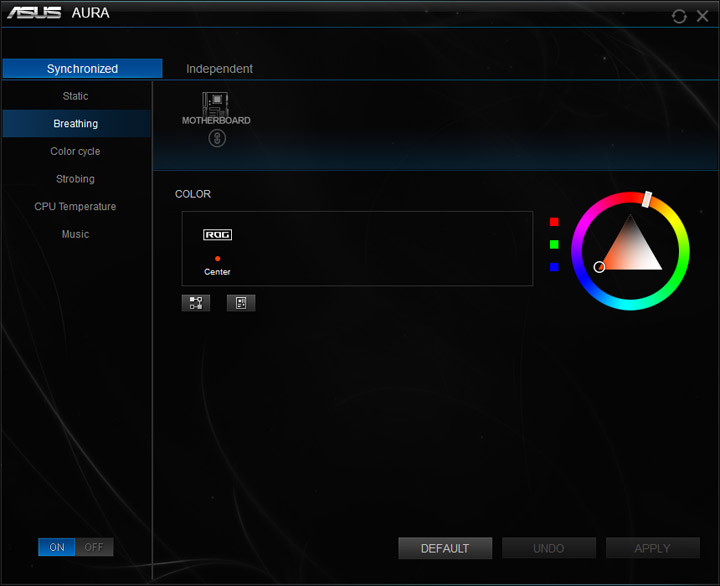

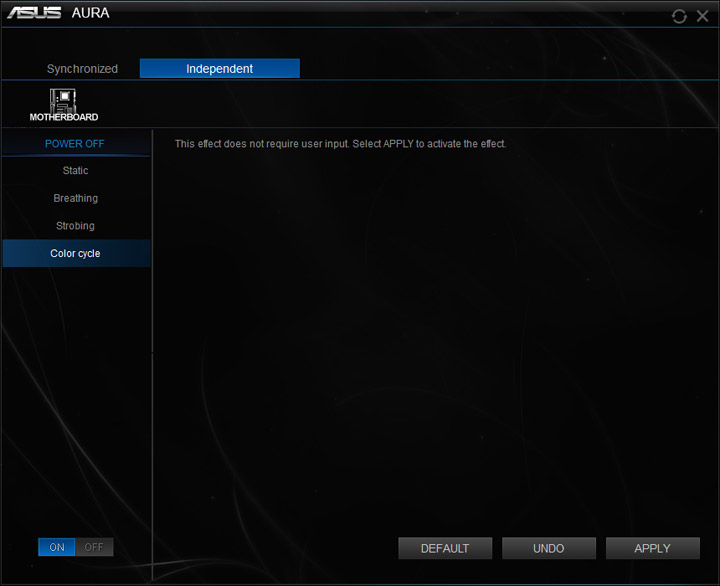

Lighting Control (AURA) обладает возможностью настройки свечения логотипа серии TUF.

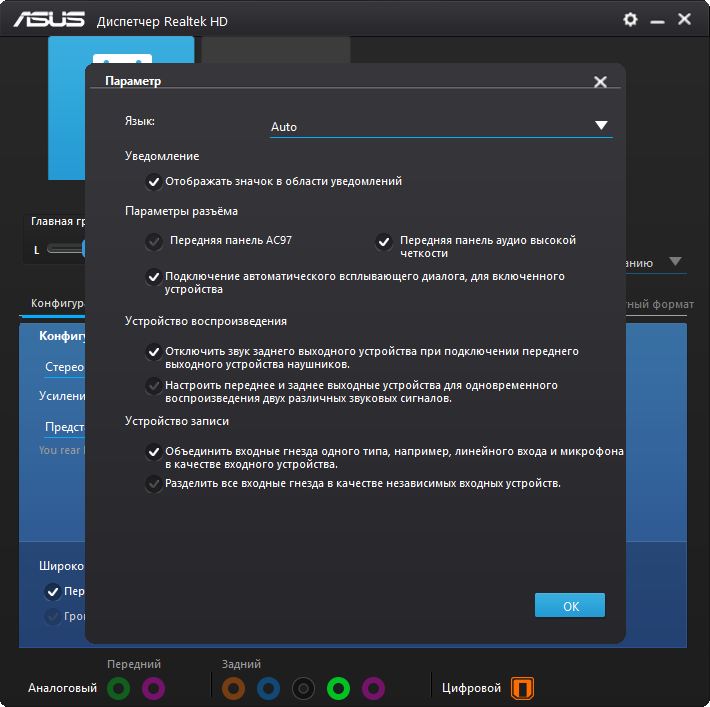

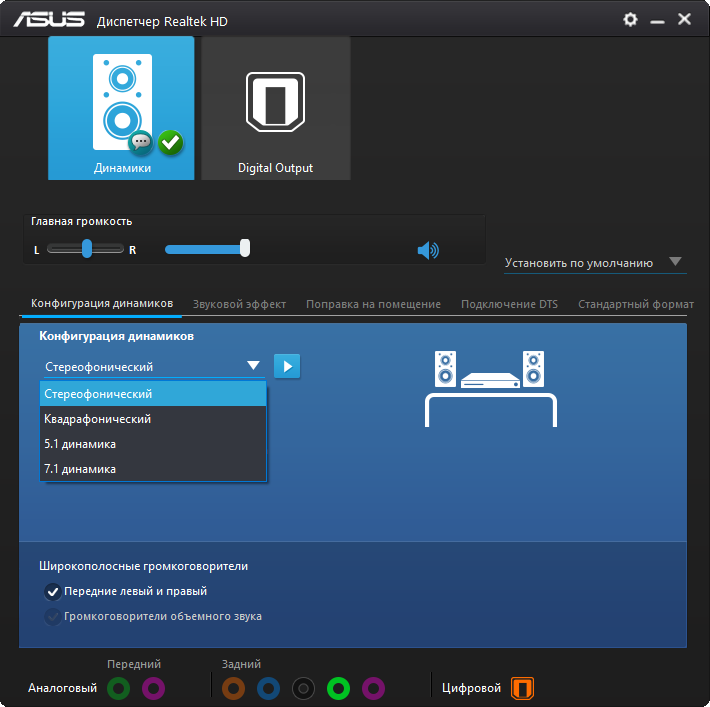

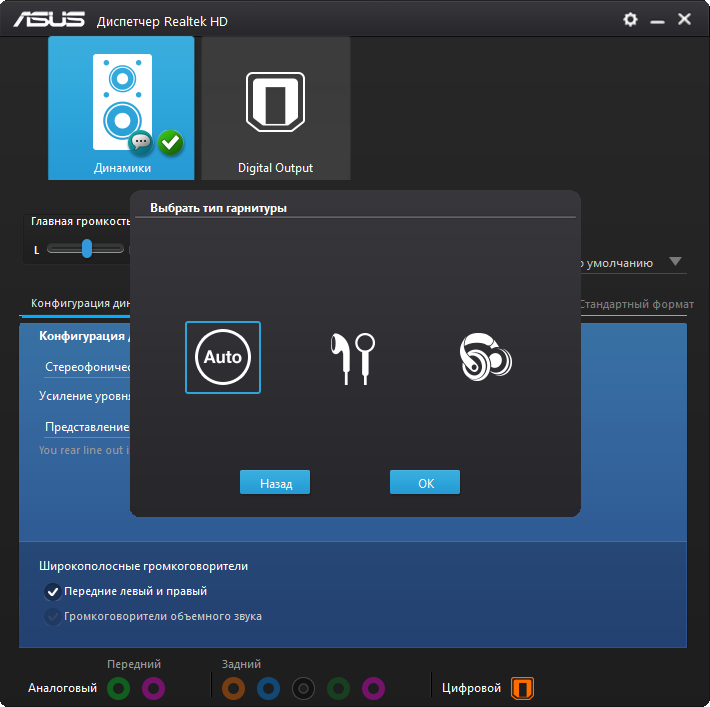

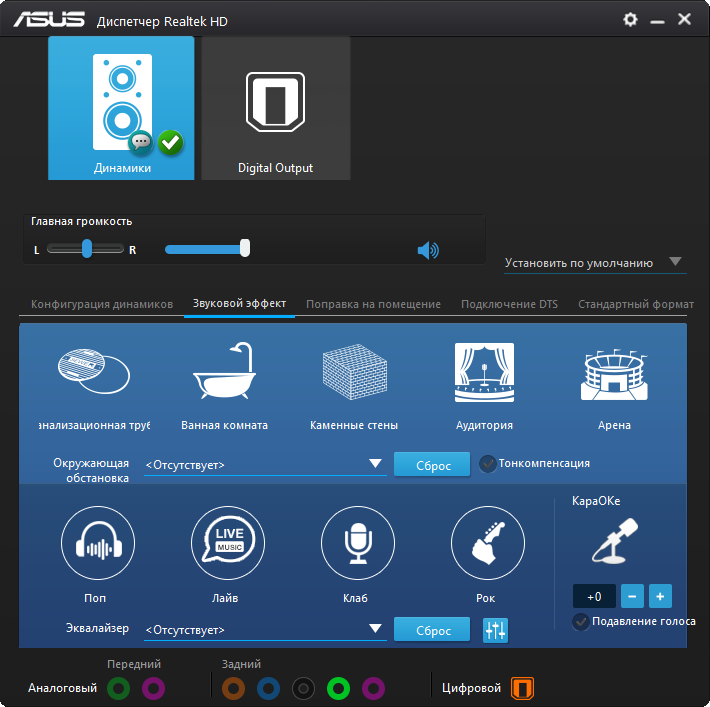

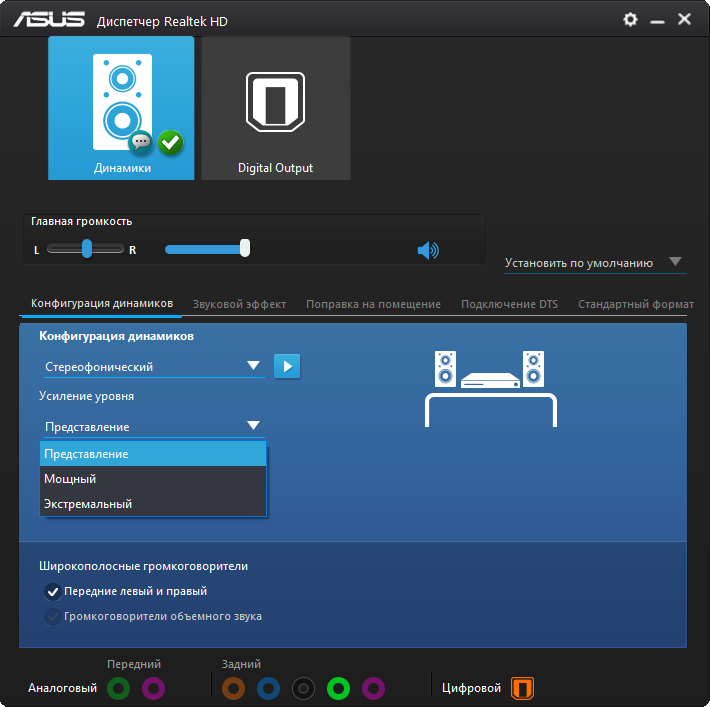

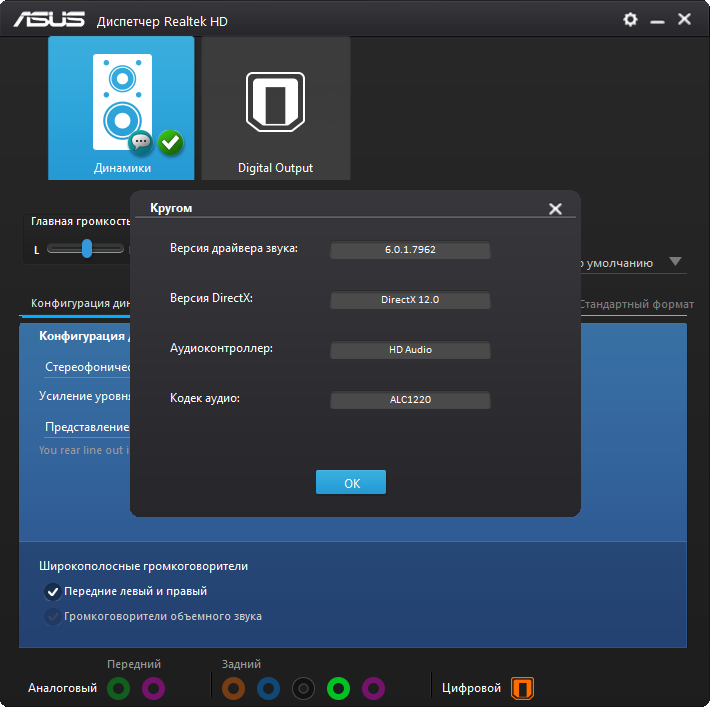

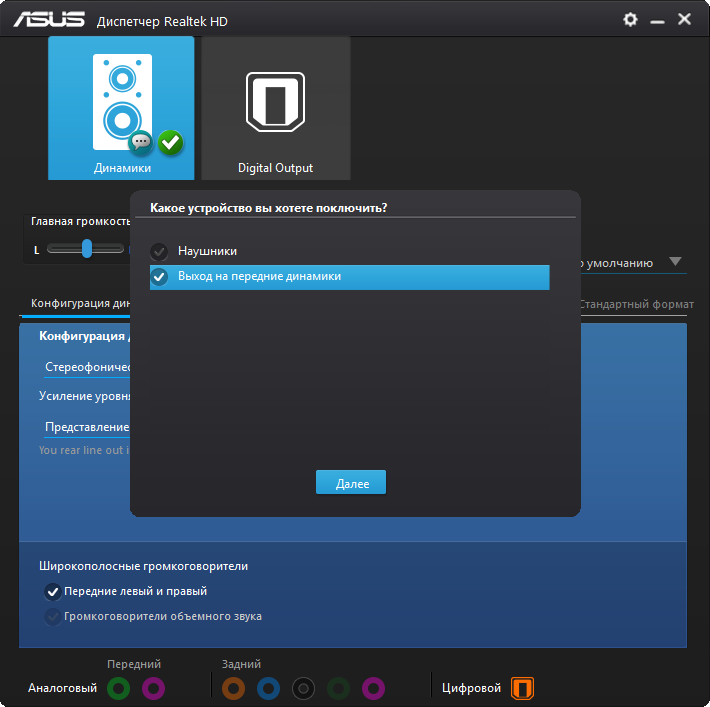

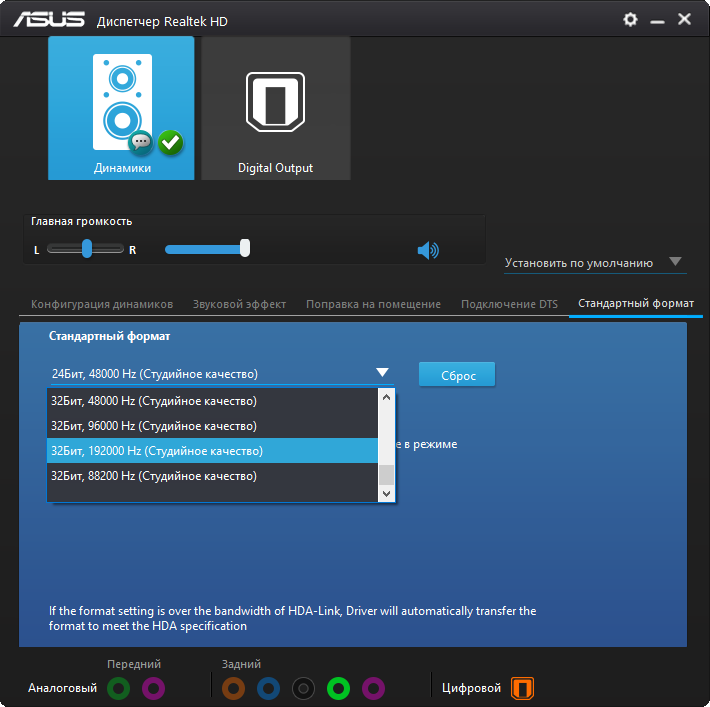

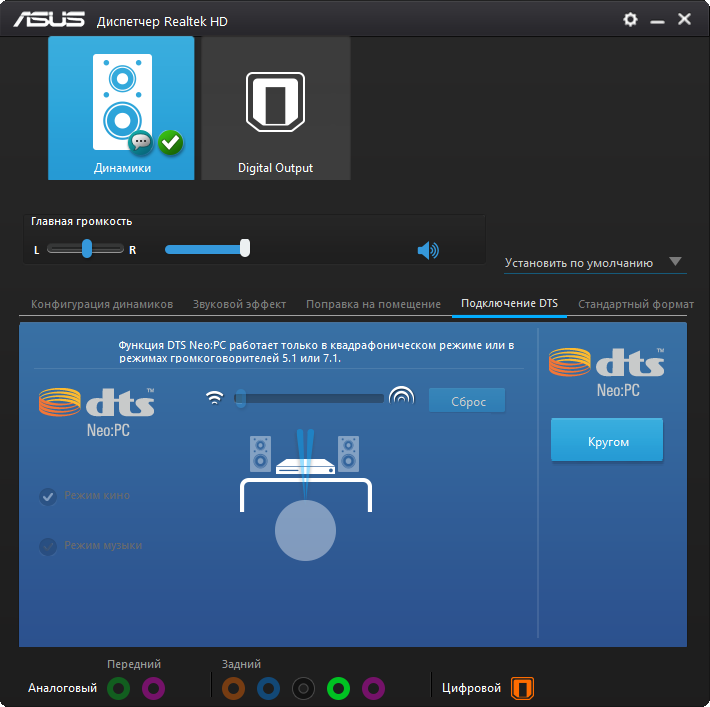

Настройка звука базируется на конфигураторе от Realtek. Присутствуют возможность выбора типа подключенного оборудования и смена режима работы предусиления сигнала.

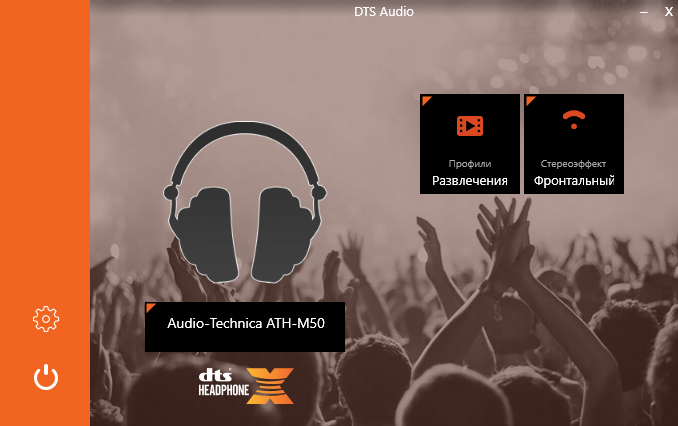

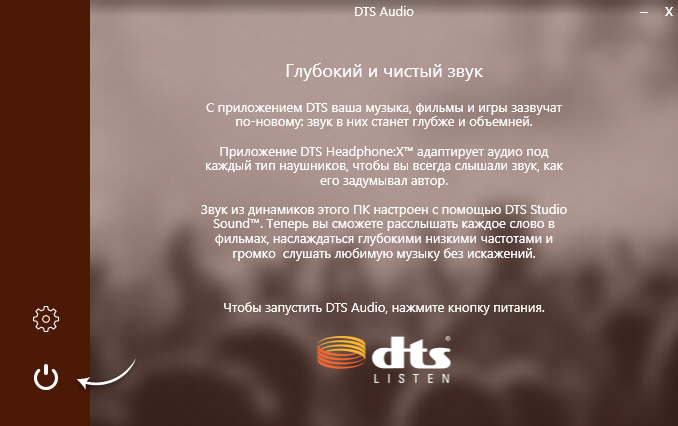

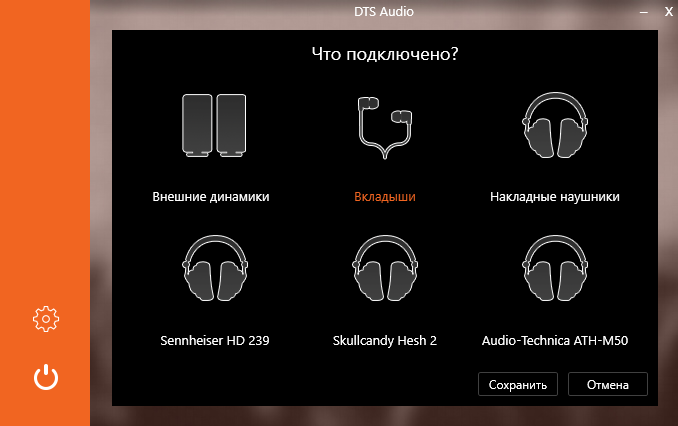

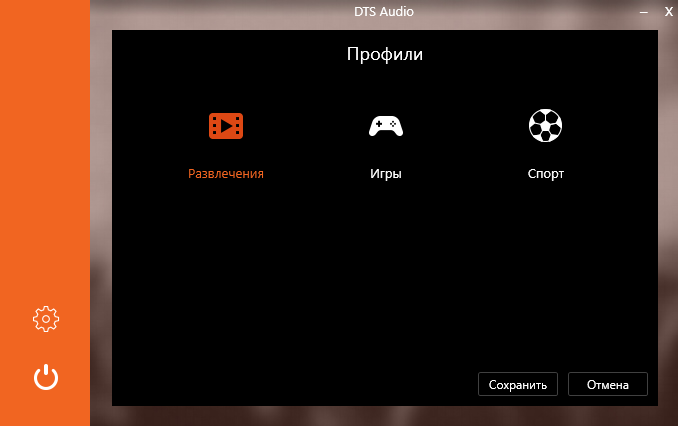

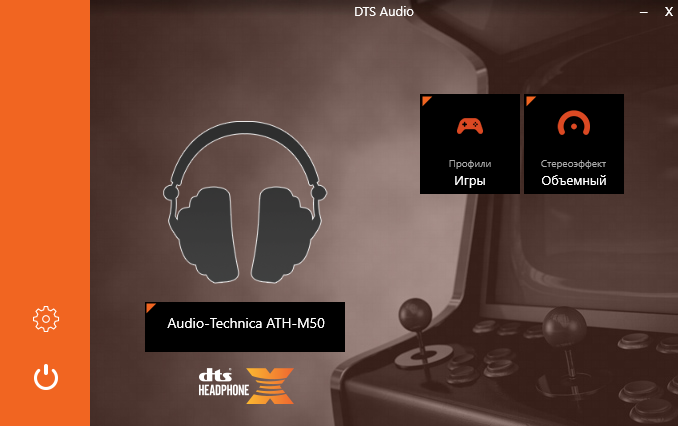

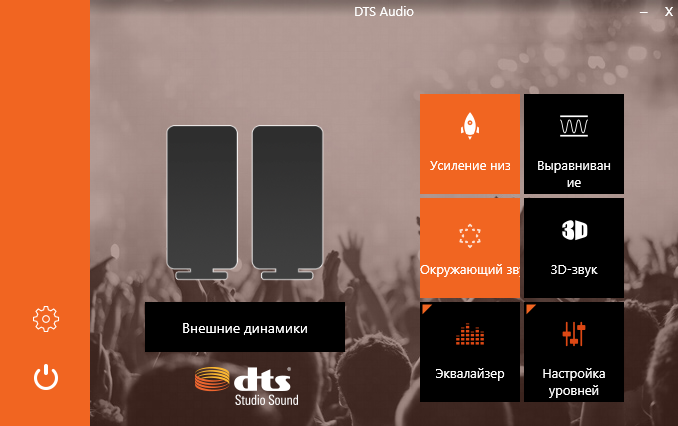

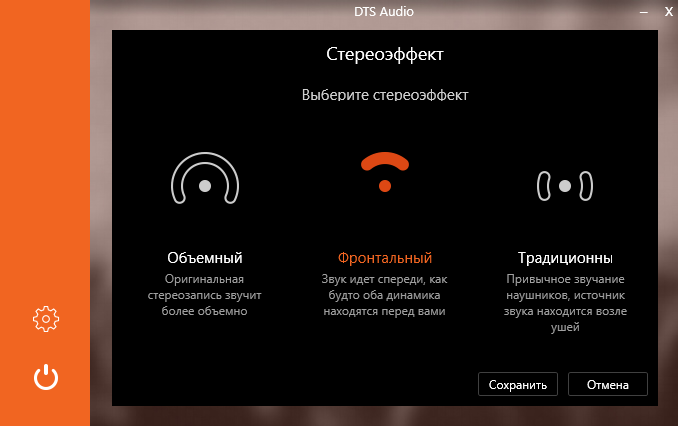

Бонусным ПО для совершенствования звучания выступает DTS Audio. Выбирать можно как готовые профили, так и пробовать менять что-то самостоятельно. От себя добавлю, системе точно не помешал бы ОУ, без него кодек ALC1220 выглядит не так впечатляюще, как на конкурирующих платах.

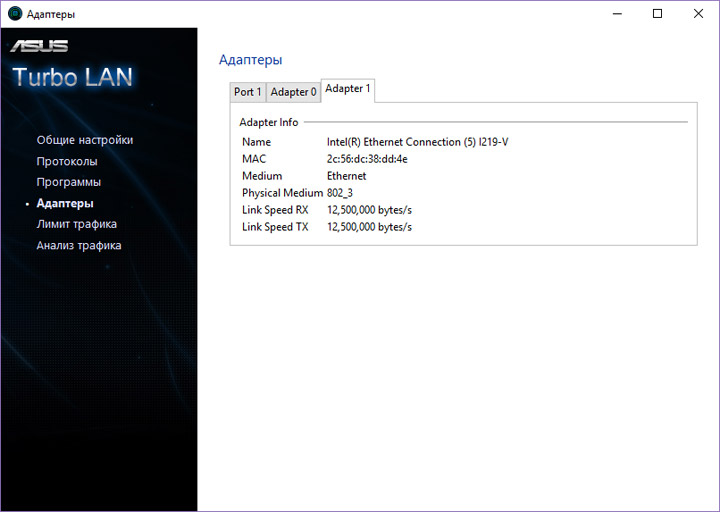

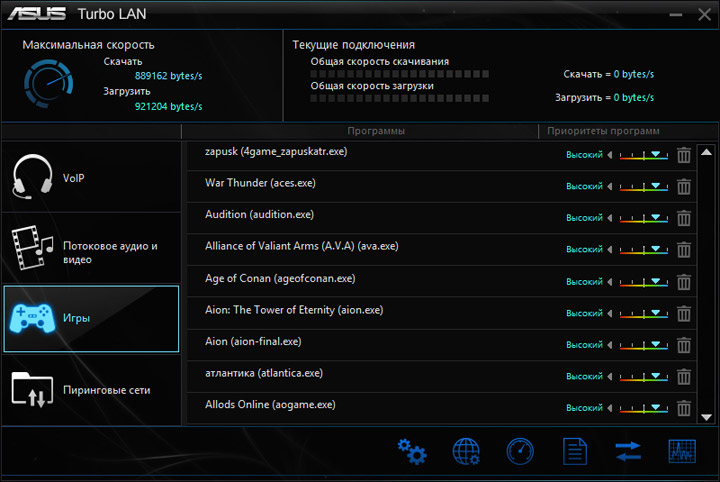

Для сетевого подключения помощником может стать фирменная Turbo LAN, она базируется на разработках cFosSpeed, то есть распределяет приоритет среди приложений, обращающихся в Сеть.

Разгонный потенциал

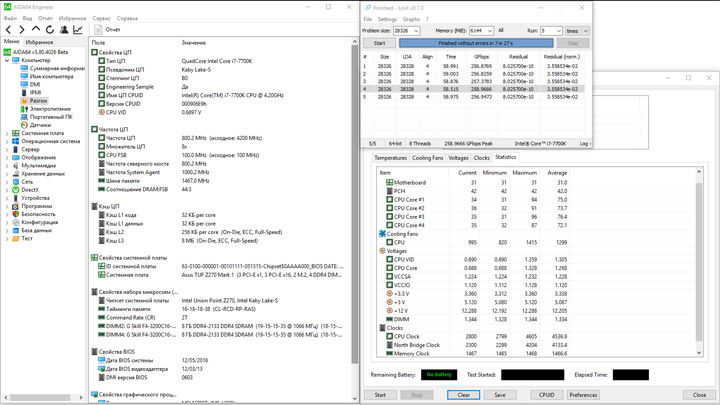

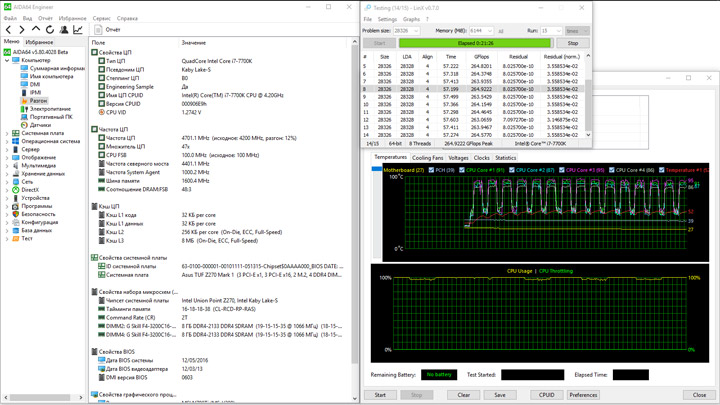

В испытаниях участвовал инженерный Core i7-7700K со штатным термоинтерфейсом под крышкой.

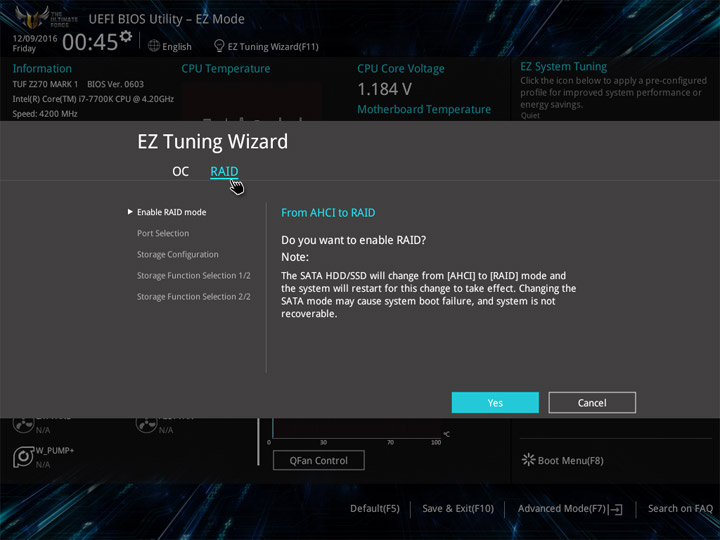

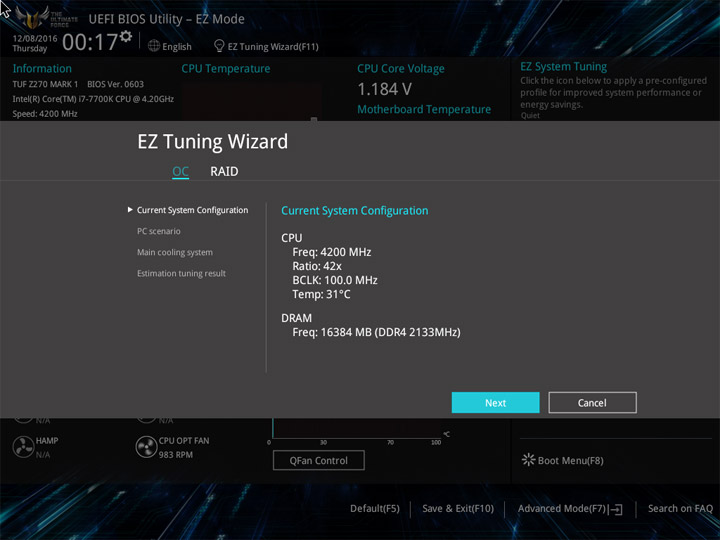

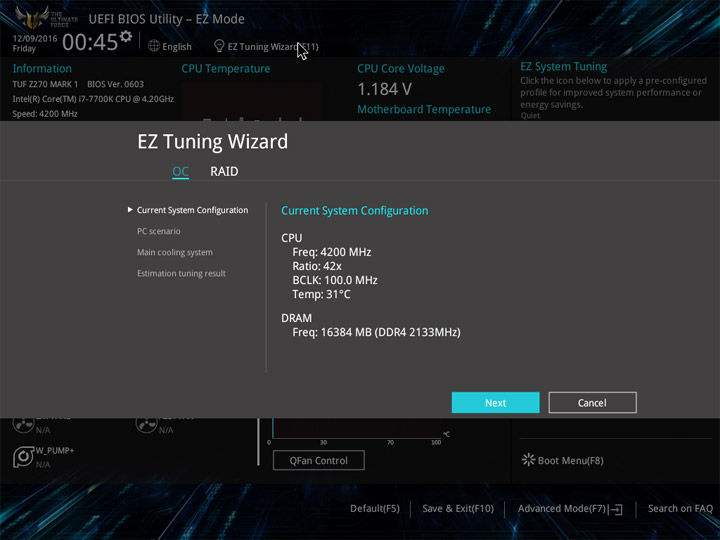

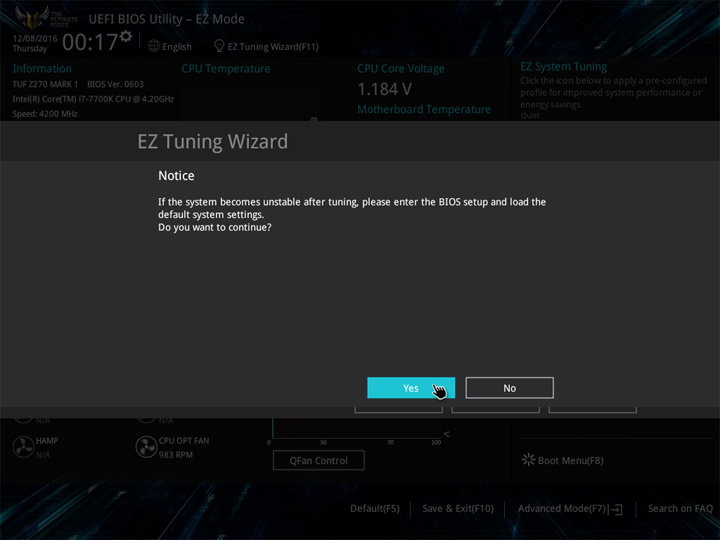

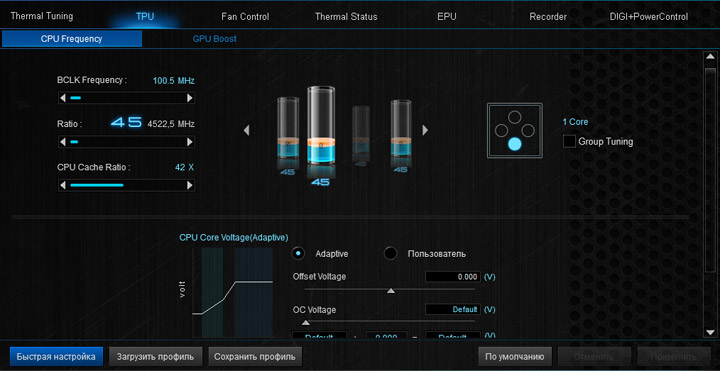

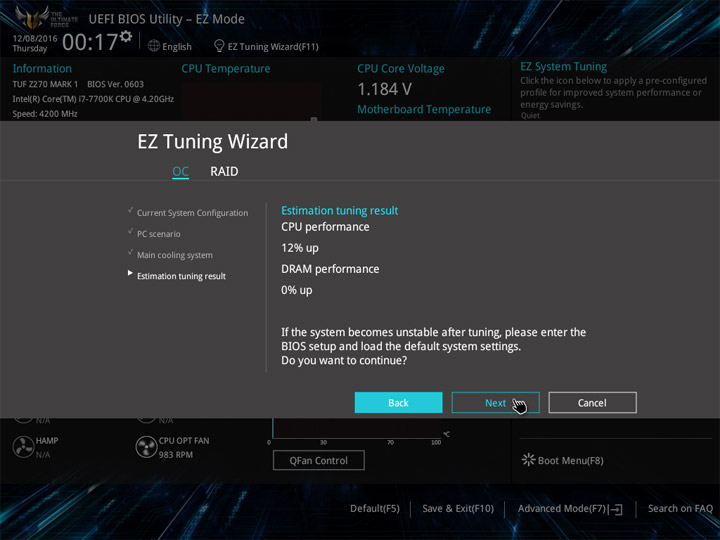

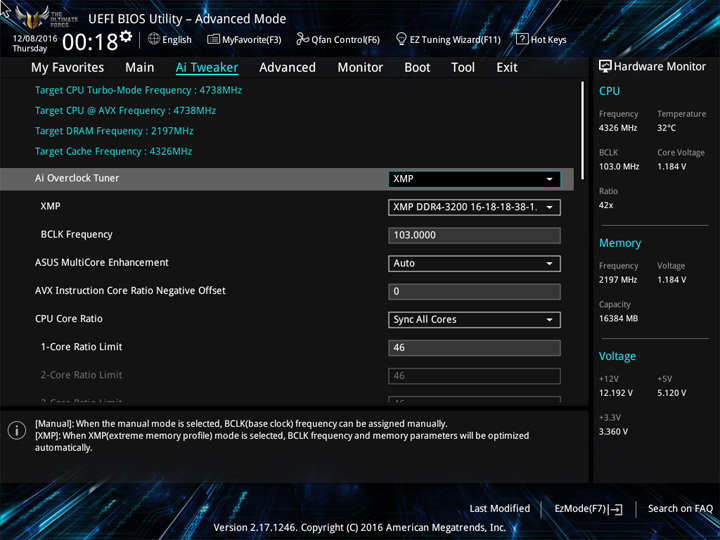

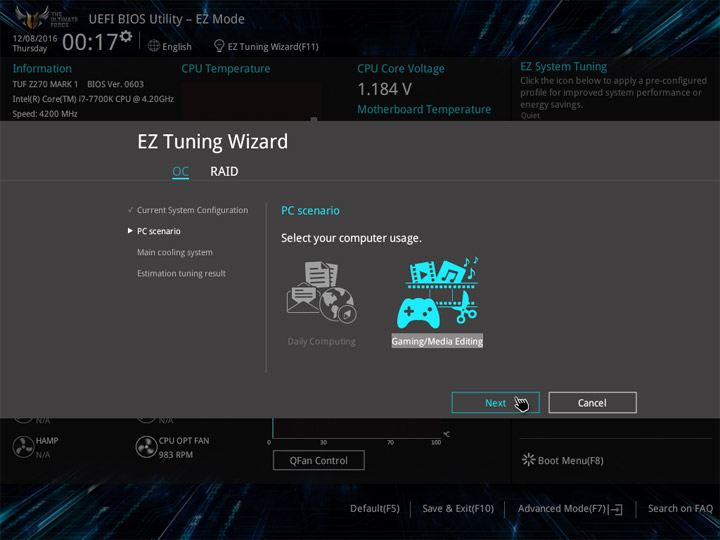

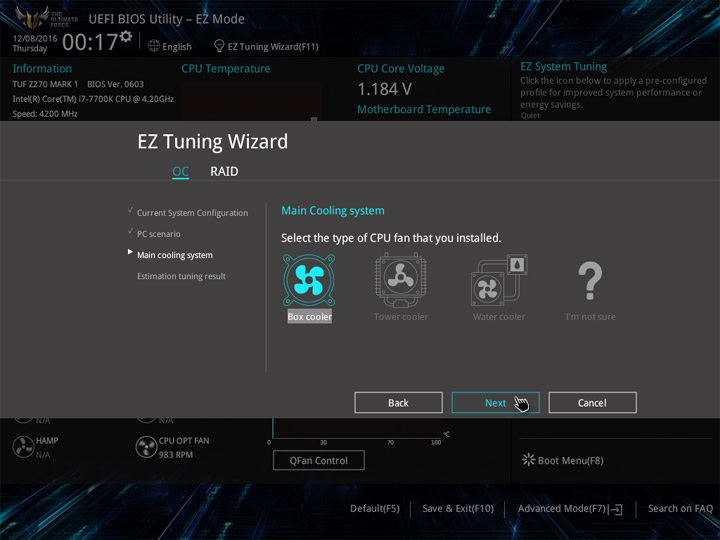

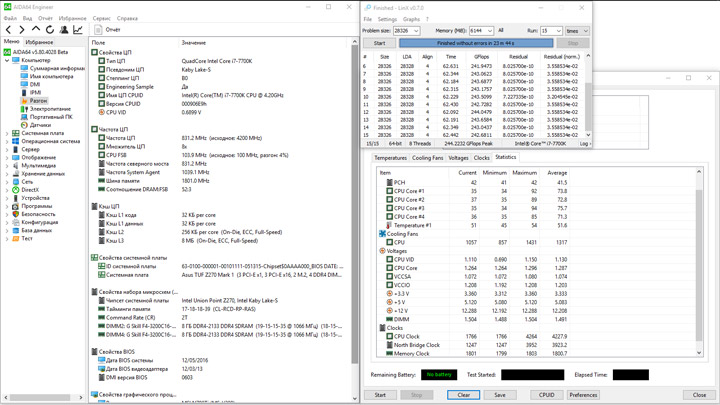

Вначале рассмотрим фирменные разгонные сценарии. Мастер EZ Tuning Wizard предлагает множество вариантов работы ПК. Я остановился на профиле Gaming/Media Editing вместе с ироничным Box cooler. Прирост в 12% на практике означает величину частоты в 4738 МГц, кольцевая шина тоже немного ускорилась, благодаря разгону до 4326 МГц.

Такой режим работы не позволил процессору перегреться, а система работала стабильно. Рост CPU Voltage наблюдался до 1,36 В с понижением уровня в моменты простоя.

Готовый профиль TPU I повышает частоту процессора до 4,6 ГГц, а память разгоняется до 2933 МГц с приростом напряжения до границы 1,35 В, росли и вспомогательные CPU SA и IO.

Процессорное напряжение повышалось до 1,33 В, система работала без ошибок, но уже на грани перегрева.

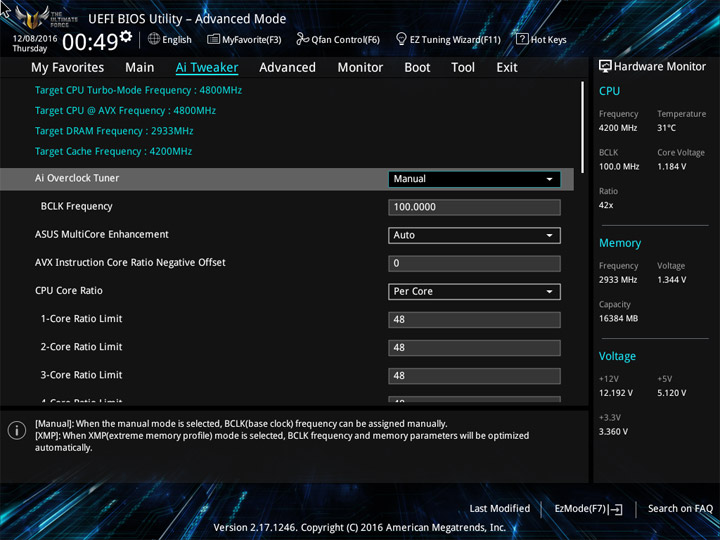

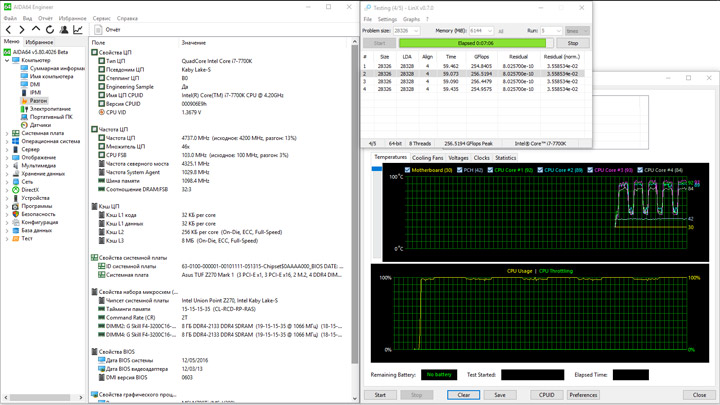

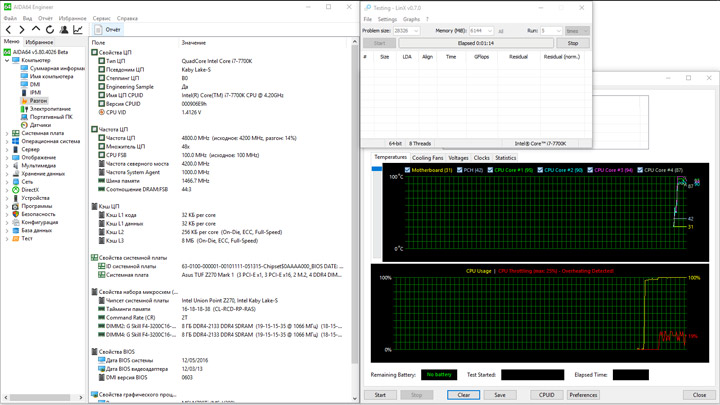

Второй профиль разгоняет ЦП до 4,8 ГГц при прочих неизменных параметрах.

Здесь закономерным явлением будет активация троттлинга.

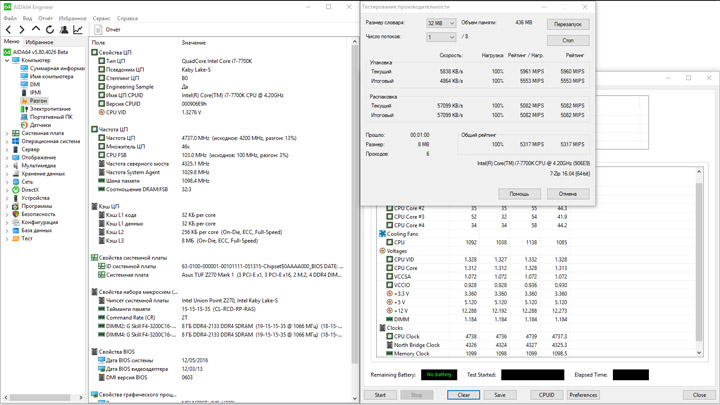

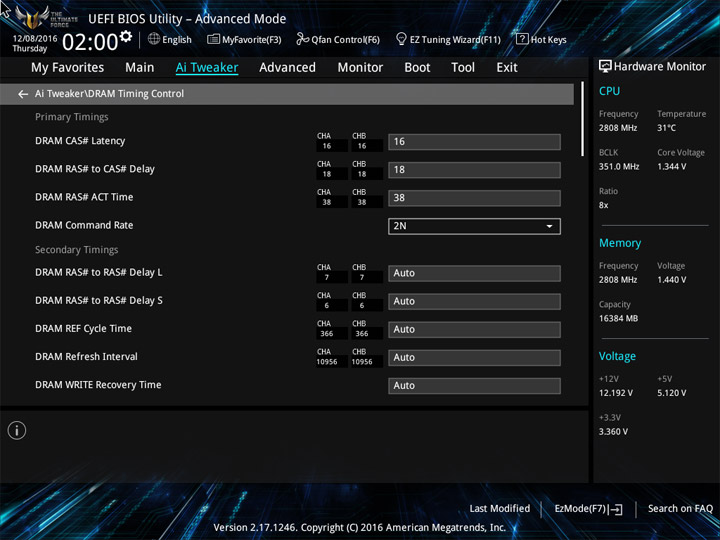

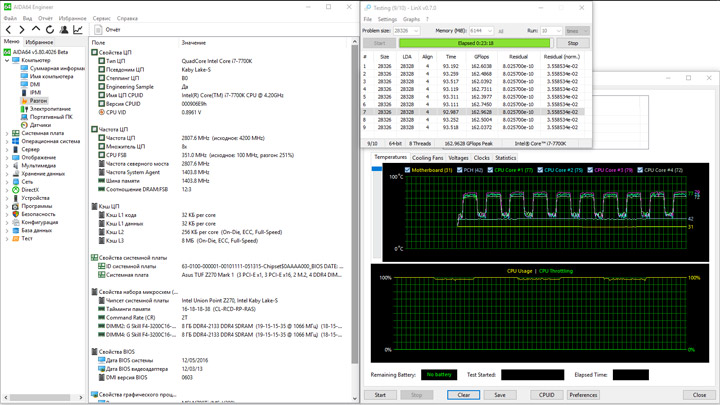

Опорную частоту получилось повысить до 351 МГц. При этом значении система была абсолютно стабильной.

Особые подходы не задействовались, методика применялась самая обычная.

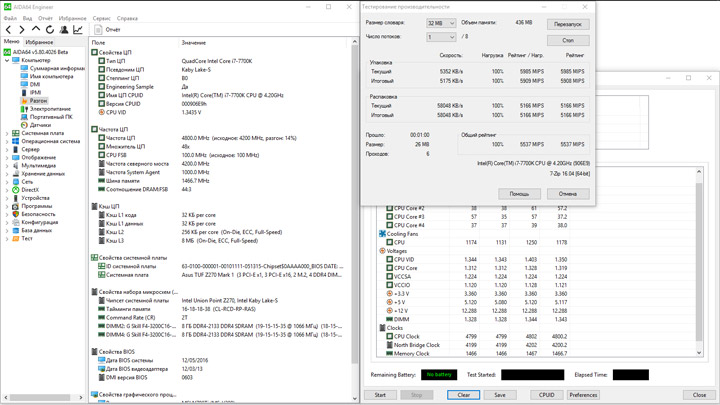

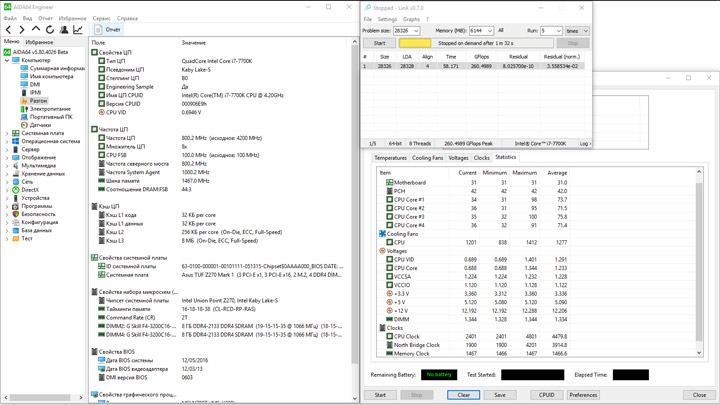

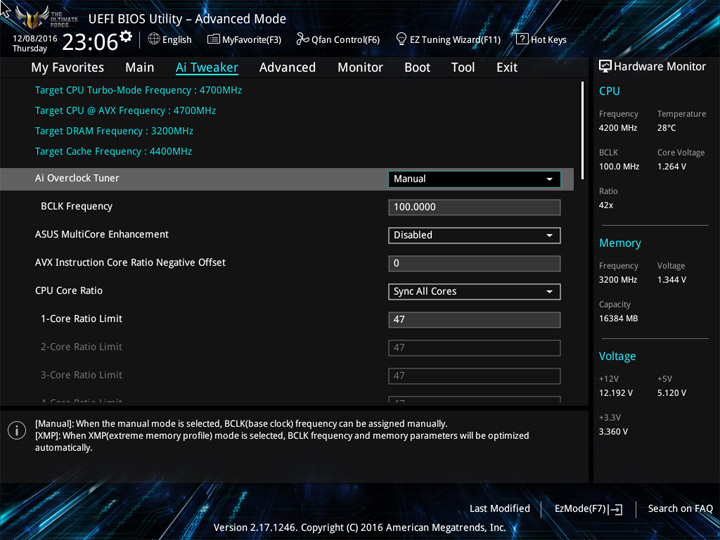

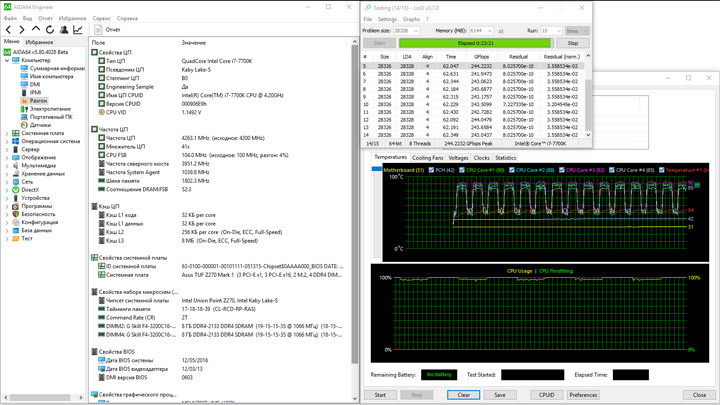

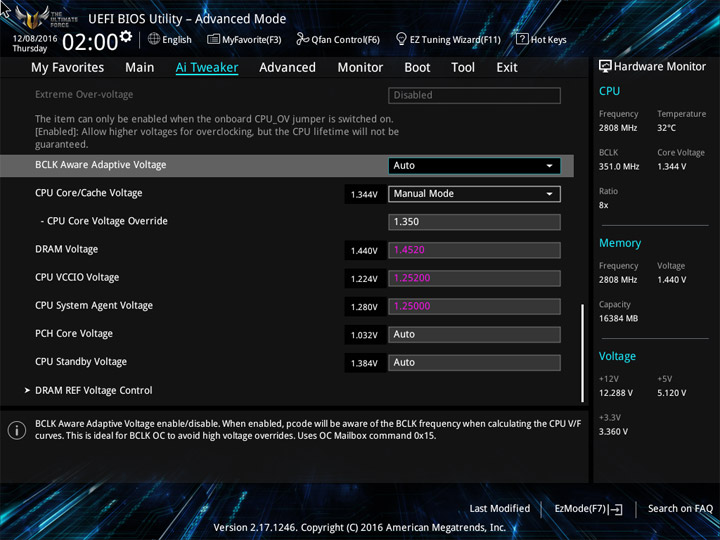

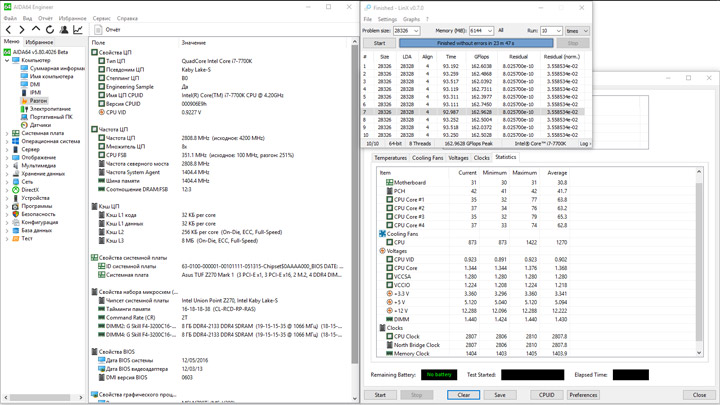

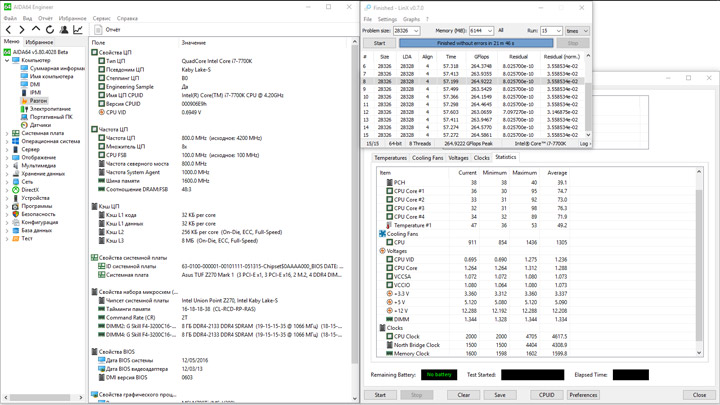

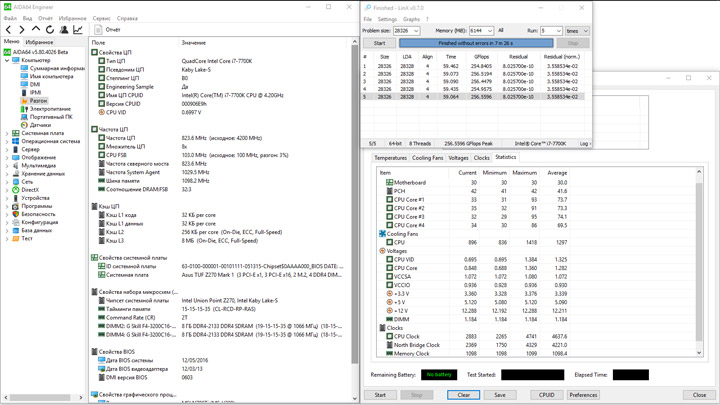

Потолок в разгоне процессора составил 4,7 ГГц. Напряжение фиксировалось на уровне 1,27 В, профиль LLC подошёл с шестым номером.

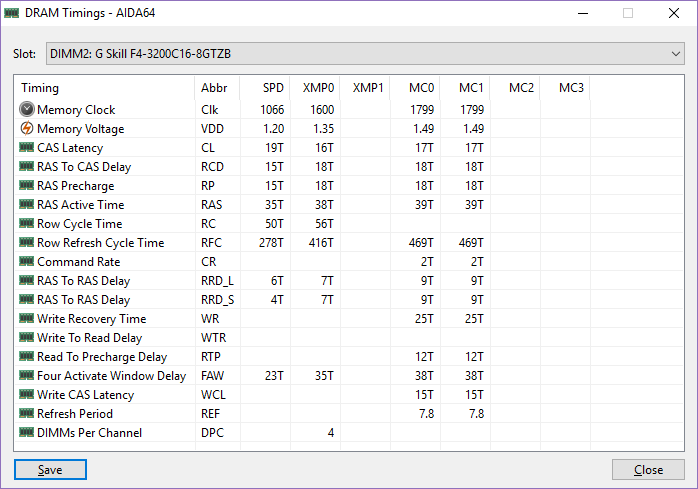

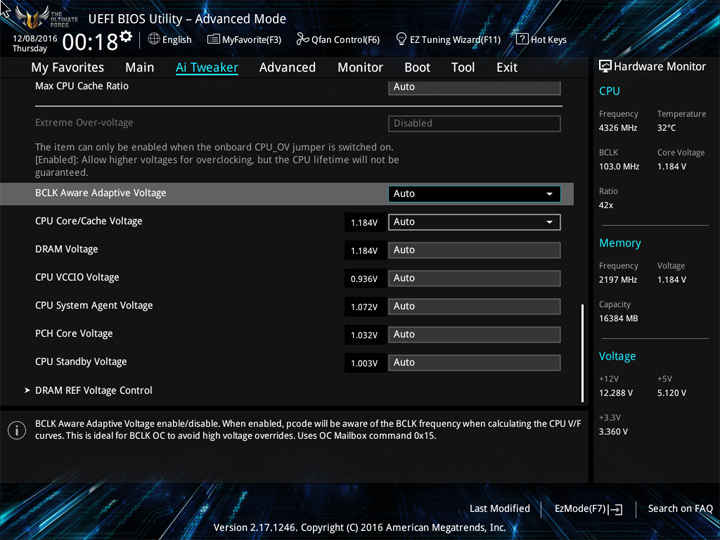

Память функционировала согласно возможностям XMP. CPU IO Voltage равнялось 1,1 В. В таком режиме система работала без сбоев и не происходил перегрев ЦП.

Напряжение не может быть охарактеризовано как отлично стабилизируемое. Его уровень находился в границах 1,264–1,312 В. Корректно измерить температуру области VRM без вмешательства в элементы конструкций довольно непросто, открытые участки имели расхождение с вмонтированными датчиками всего на пару градусов, потому можно считать 55 °C близким к истинному значением. Потребление составило 42–195 Вт.

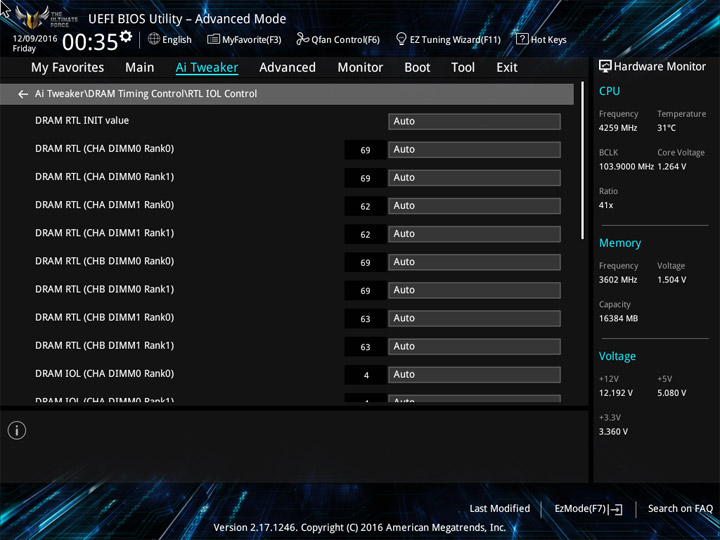

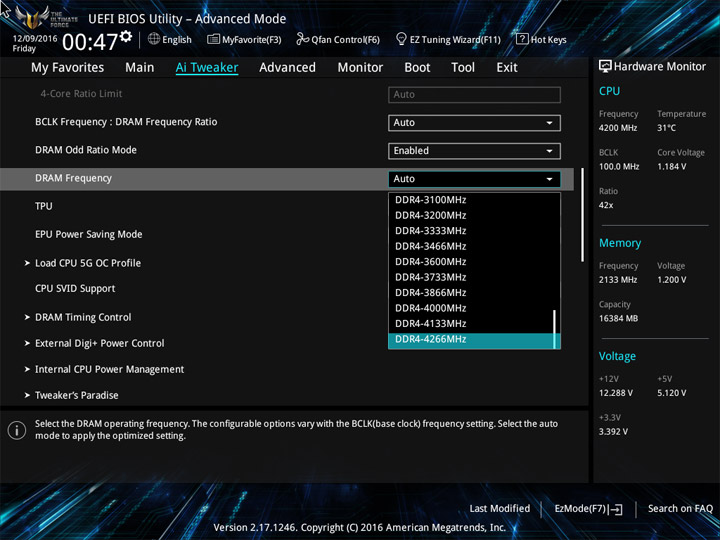

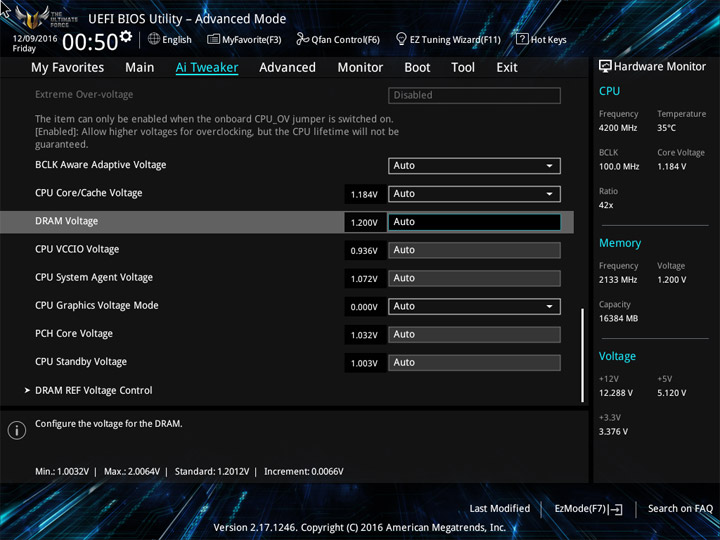

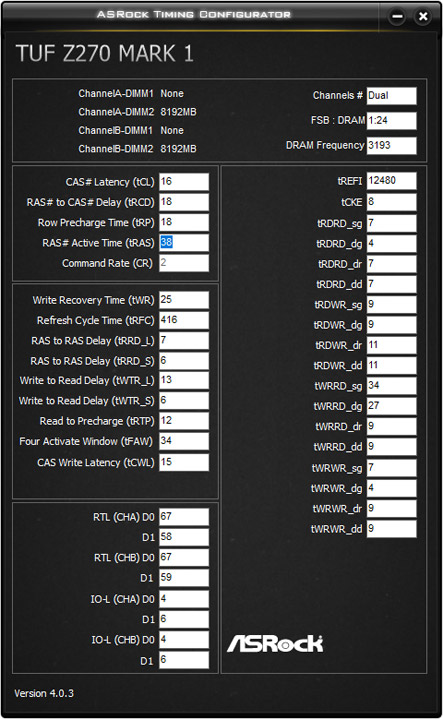

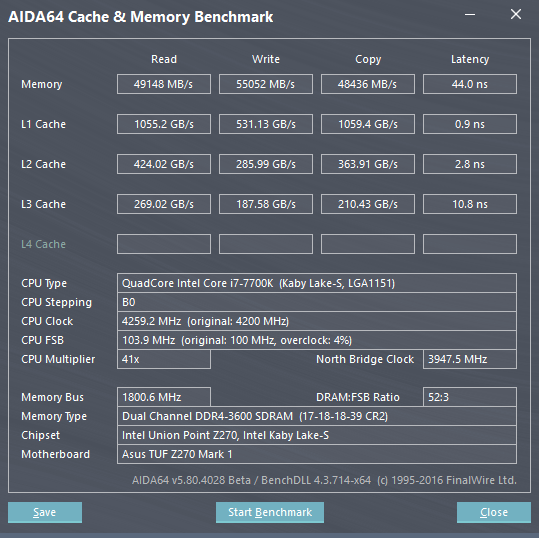

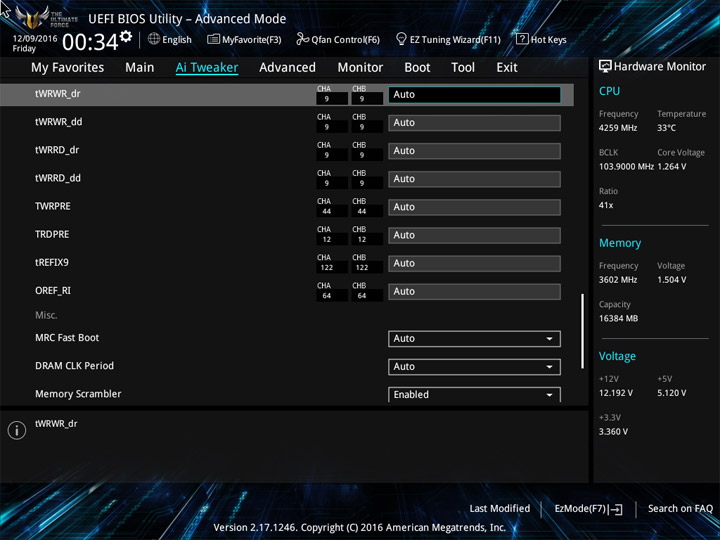

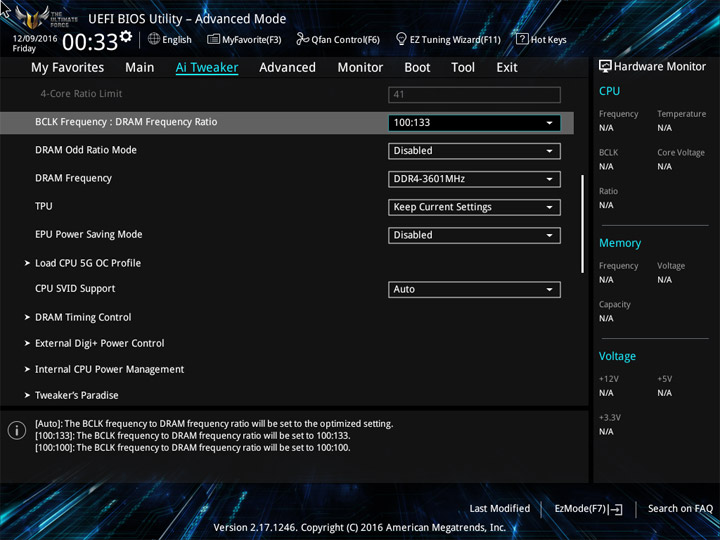

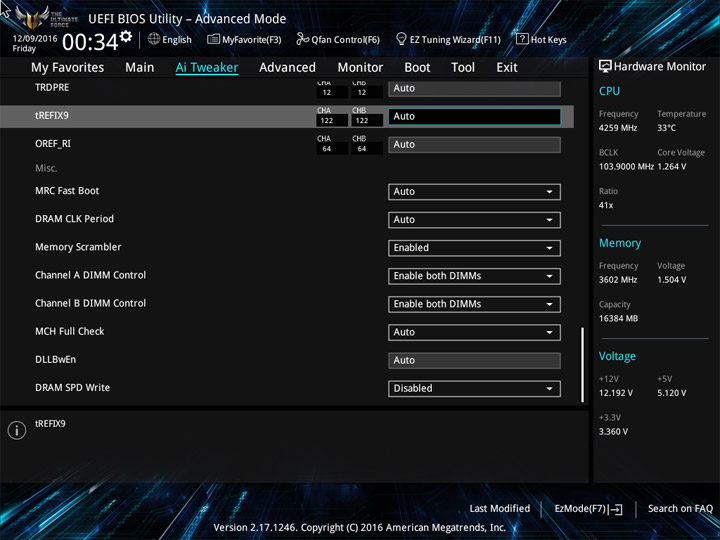

Разгон DRAM я завершил на отметке 3601 МГц. Это затребовало повышения напряжения CPU IO, реальный уровень был равен 1,208 В, а для памяти этот же параметр не превышал 1,504 В. Именно он является главной преградой в этой части испытаний. В целом, результат очень приличный.

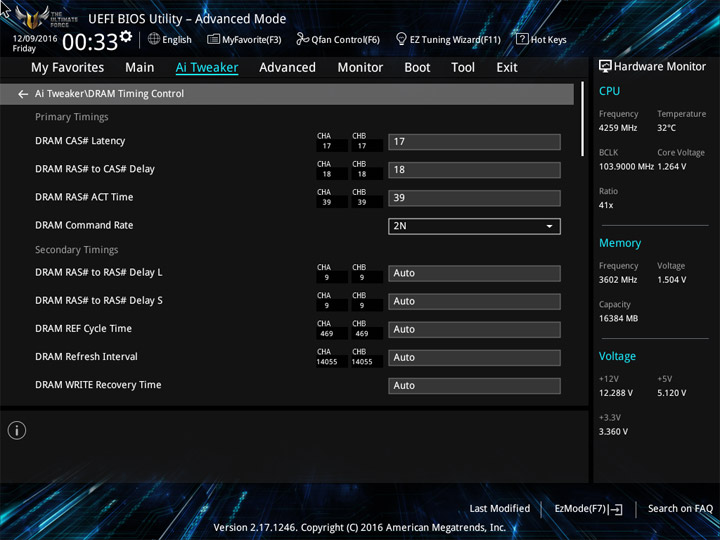

Для задержек применялась модификация только основной их схемы — 17-18-18-39-2T.

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i7-7700K (4,2 ГГц);
• кулер: Cryorig R1;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill TridentZ F4-3200C16D-16GTZB (2×8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.80 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;

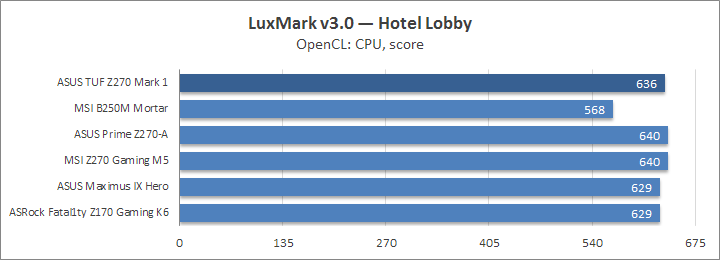

• LuxMark v3.0;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт	Версия микрокода	AIDA64	BenchDLL	3DMark 13	Windows 10
ASUS TUF Z270 Mark 1	0401	5.80.4026	4.3.714-x64	2.1.2973	10.0.14393
MSI B250M Mortar	2.00	5.80.4060	4.3.714-x64	2.2.3509	10.0.14393
ASUS Prime Z270-A	0401	5.80.4021	4.3.714-x64	2.1.2973	10.0.14393
MSI Z270 Gaming M5	1.31	5.80.4043	4.3.714-x64	2.2.3509	10.0.14393
ASUS Maximus IX Hero	0222	5.80.4015	4.3.714-x64	2.1.2973	10.0.14393
ASRock Fatal1ty Z170 Gaming K6	P7.10	5.80.4015	4.3.714-x64	2.1.2973	10.0.14393

Результаты тестирования

Замеры проводились с настройками по умолчанию, активировался лишь XMP. Процессор функционировал на частоте 4,5 ГГц, с отклонением от схемы Turbo Boost, как и на всех платах с Intel Z270, уже побывавших в нашей лаборатории.

Посмотрим на результаты.

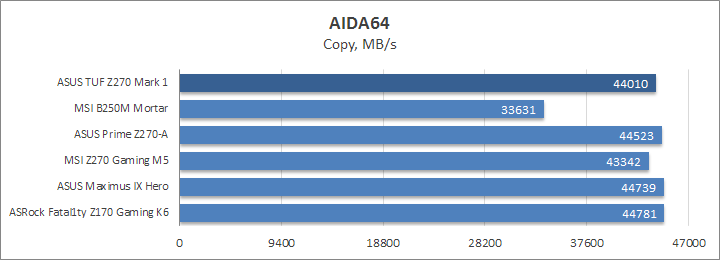

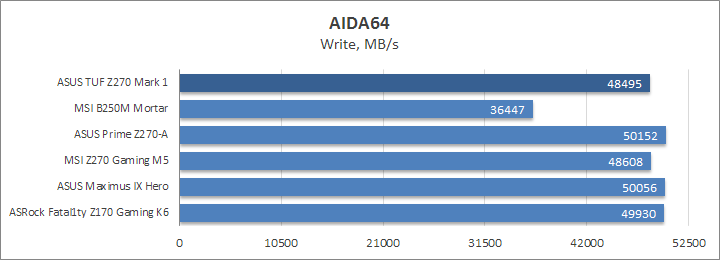

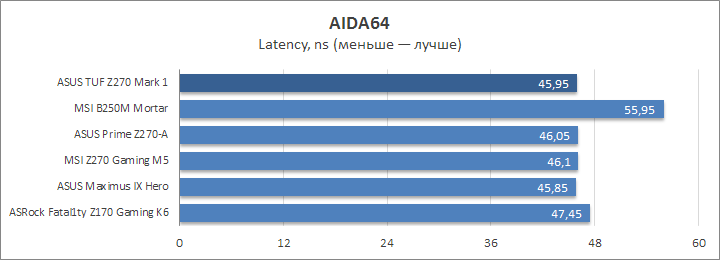

По скорости ОЗУ испытуемая немного отстала от родственной Prime Z270-A.

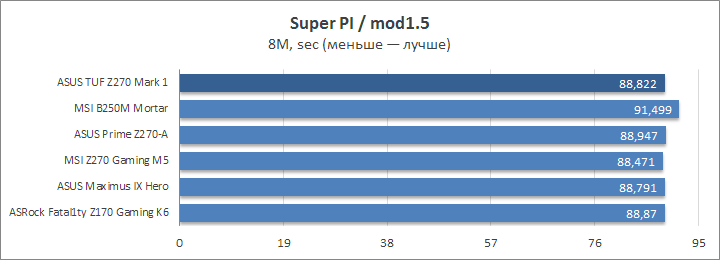

Разницы в простых сценариях уже фактически не найти.

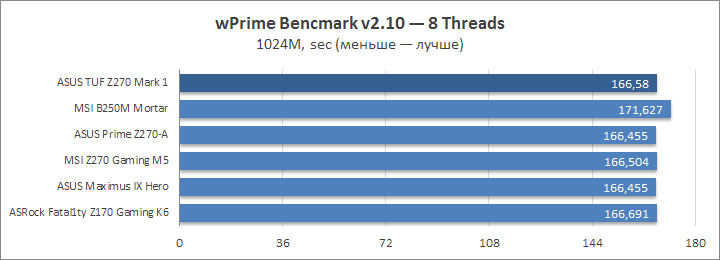

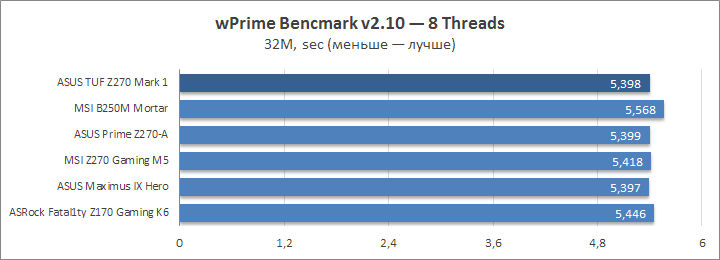

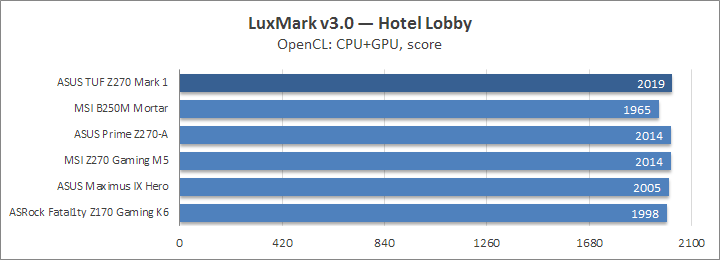

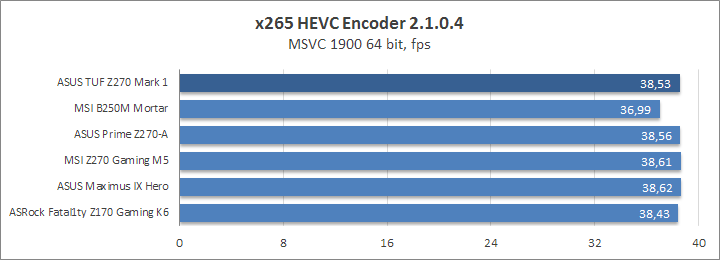

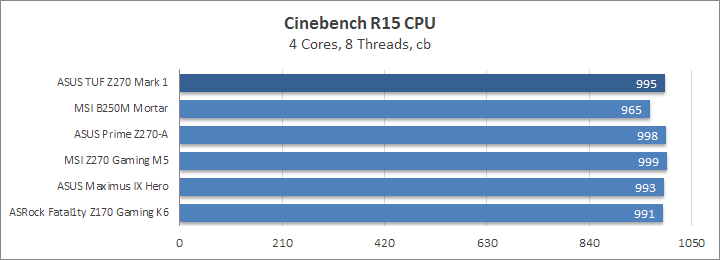

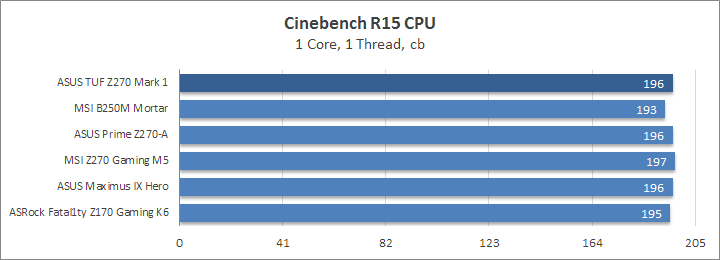

Хорошую продуктивность показала система в более тяжёлых приложениях.

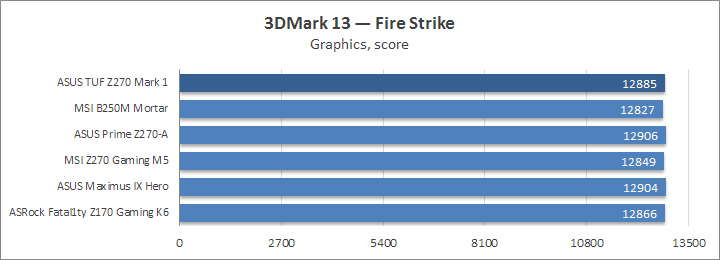

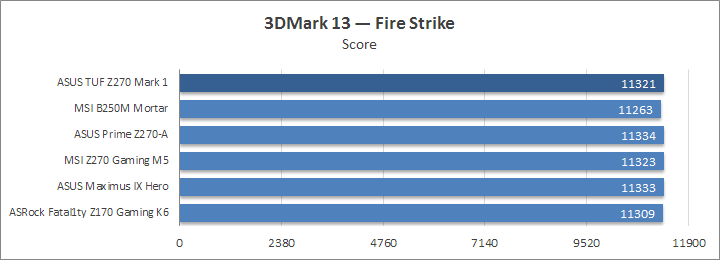

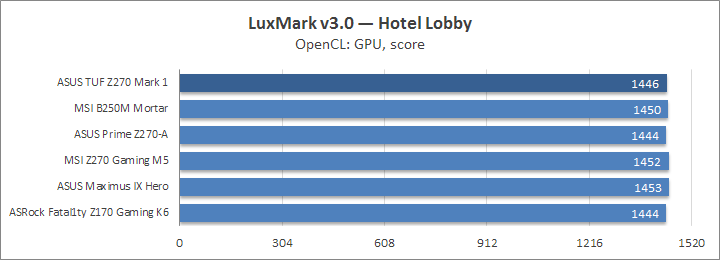

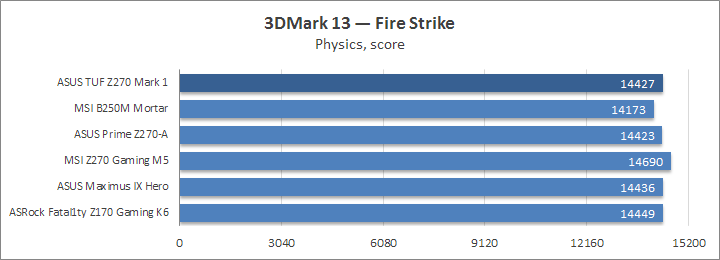

Ничуть не хуже остальных устройство действовало в условиях тестов Fire Strike.

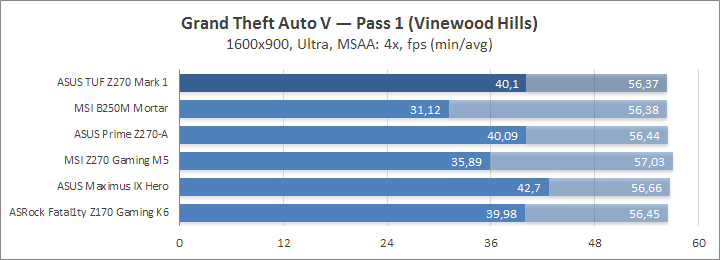

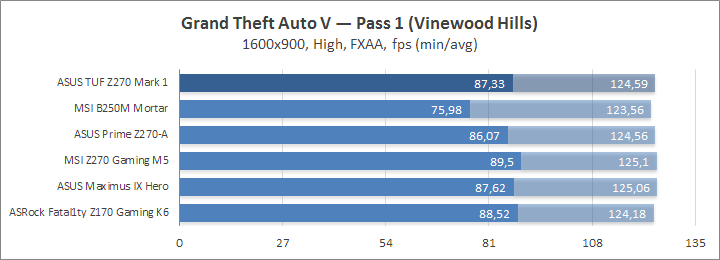

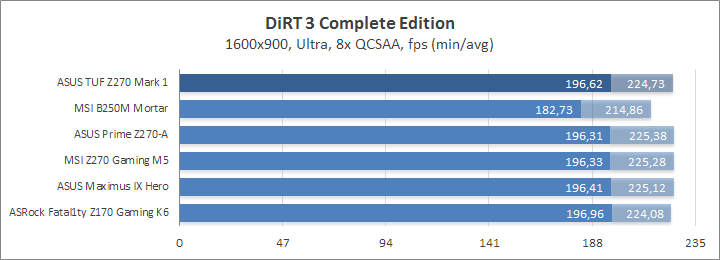

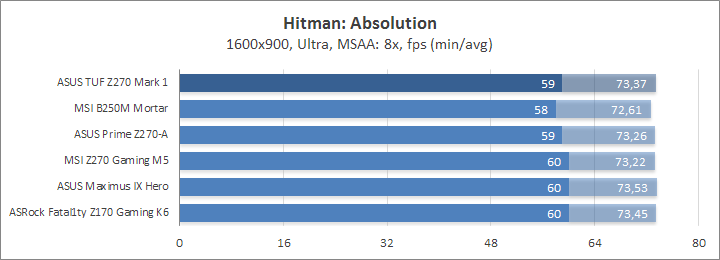

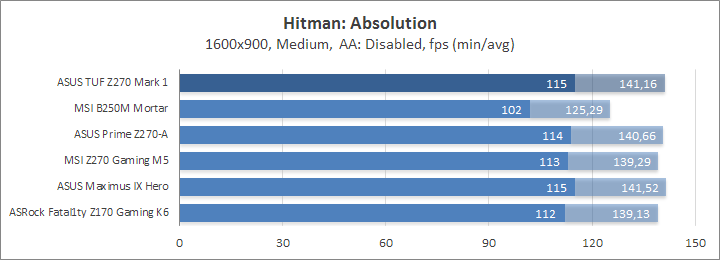

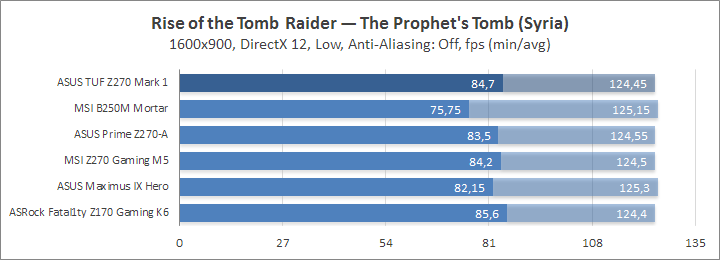

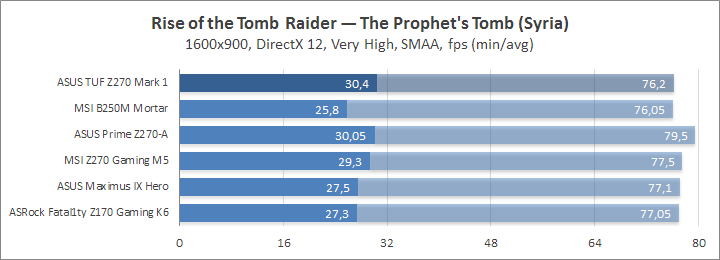

В играх также проблем не выявлено.

Энергопотребление системы

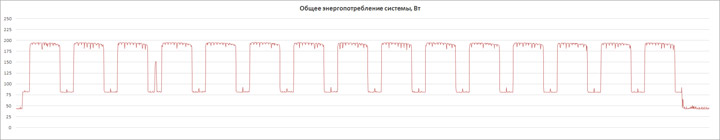

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

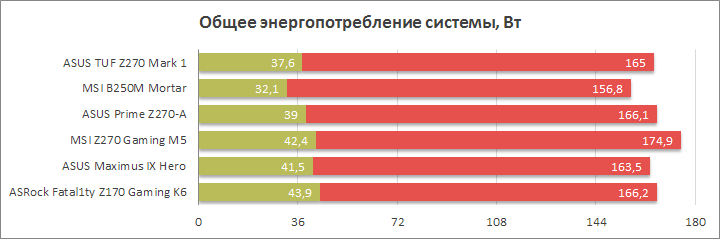

Родственная система построения схемы стабилизатора питания рассматриваемой модели и Prime Z270-A объясняет близость их результатов в замерах потребления. Зесь CPU Voltage росло до 1,26 В, а SA и IO, соответственно, — до 1,23 и 1,13 В.

Вывод

В результате знакомства с TUF Z270 Mark 1 можно без труда объяснить отсутствие привычного Sabertooth в названии. Разработчики посчитали достаточной общую схему модели Prime Z270-A для внедрения её и в семейство TUF, и я не удивлюсь, если мы станем свидетелями ещё не одного продукта с подобной базой.

Атрибуты серии TUF в виде особых компонентов позволили получить лучшие результаты при разгоне тех же комплектующих. Есть привычная защитная пластина Thermal Armor, множество термодатчиков и площадок для подключения вентиляторов.

Комплект поставки заметно сократился, а общая производительность системы оказалось замечательной. В итоге рынок получил хорошую плату для пользователей, уделяющих повышенное внимание охлаждению; помимо соответствующих статусу серии аппаратных возможностей, модель продемонстрировала полную работоспособность и фирменных программных средств, в том числе не возникло никаких нареканий к Thermal Radar 2+.

Для искателей особых качеств в звуковой подсистеме, организации работы сети или же небывалых по запасу компонентов в подсистеме питания следует присмотреться к чему-то другому, в нынешнее время выбрать есть из чего.

Обзор и тест материнской платы MSI Z270 SLI Plus

Набор системной логики Intel Z270 стал платформой для выпуска и пополнения ряда моделей материнских плат многих производителей. Особенно отличилась компания MSI, предоставив огромный выбор новинок, рассчитанных на различные задачи и нужды геймеров. Модельный ряд насчитывает 14 материнских плат, отличающихся не только богатым выбором функционала, возможностями, поддерживаемыми технологиями, но и стоимостью. Все они разделены на четыре линейки материнских плат — Master The Game, Game In Style, Conquerer The Battlefield и Pro Series.

Наше знакомство с новым чипсетом от компании Intel начнется с модели серии Pro Series – материнской платой MSI Z270 SLI PLUS. Новинка представляет собой доступное решение на наборе системной логики Z270, оснащенное 10-фазной подсистемой питания и мощными радиаторами на VRM и чипсете. Здесь доступно четыре слота DIMM DDR4 с поддержкой функций MSI DDR4 Boost и Intel XMP. Все эти слота усилены стальным армированием, а среди разъемов можно обнаружить три PCI-Express 3.0 x16 (x16/x8/x8), такое же количество PCI-Express 3.0 x1, а также пару Turbo M.2 NVMe. Имеется и настраиваемая светодиодная RGB-подсветка Mystic Light. Новинка сочетает производительность и качество, и получила строгий дизайн, который отлично подойдет как игровой, так и домашней системе.

Упаковка и комплектация

Материнская плата MSI Z270 Sli PLUS поставляется в черной упаковке с темной полиграфией, ярко сочетающейся с белыми надписями. Разработчики строго отнеслись к внешнему виду коробки, и отметили основные моменты. К ним относятся наименования модели и производителя, набор системной логики Intel Chipset Z270, поддержку полноценной RGB подсветки, Turbo M.2 и сетевой контроллер Intel LAN I219V.

Ситуация полностью противоположная на обратной стороне упаковки. Информация разделена на удобные секции, центральное положение которой занимает изображение материнской платы MSI Z270 SLI PLUS. Подписями и маркерами отмечены ключевые узлы и элементы новинки. Модель построена с использованием высококачественной элементной базы Military Class 5, включающая твердотельные конденсаторы Dark CAP с увеличенным до 10 лет сроком службы и дроссели Titanium Choke. Отметим два слота PCI Express x16 3.0 с металлизированным армированием для усиления коннекторов, поддержку AMD CrossFire и NVIDIA SLI, и ряд других интересных технологий. Характеристики новинки сведены в отдельную таблицу, рядом с которой помещена схема задней интерфейсной панели.

Упаковка выполнена из толстого картона и имеет для большей защиты несколько дополнительных слоев. В центре помещена материнская плата MSI Z270 SLI PLUS в антистатическом пакете.

Комплектация включает все самое необходимое, но в сравнении с другими моделями кажется немного скудной. В ней вы обнаружите:

• Руководство пользователя;
• Диск с драйверами и программным обеспечением;
• Брошюра по установке процессора;
• Заглушка для задней панели;
• Пара SATA-кабелей.

Внешний вид и особенности дизайна

Материнская плата MSI Z270 Sli PLUS выполнена в строгом черно-белом дизайне, внешний вид отлично подходит для организации производительной системы любого типа. Особенно цветовая гамма понравится владельцам корпусов с прозрачной дверцей, которые смогут больше внимания уделить графическому ускорителю, оперативной памяти и системе охлаждения, а новинка способствует этому. С этой целью она оборудована поддержкой технологии Mystic Light, которая позволяет настраивать подсветку и подключать светодиодные ленты и другую периферию.

MSI Z270 SLI PLUS соответствует классическому форм-фактору ATX (305х244 мм). Новая концепция, включающая армированное усиление слотов оперативной памяти и разъемов PCI Express x16, производителем не оставлена без внимания.

На задней интерфейсно панели размещены необходимые для работы различные порты и разъемы. Вместе со старым разъемом PS/2 разработчики установили USB 3.1 Gen2 и Gen2 Type-C, 4 разъема USB 3.1 Gen1, 2 разъема USB 2.0, пять аудиоразъёмов. Кроме этого имеется гигабитный порт LAN I219V, а для организации видеосистемы по одному DVI-D и HDMI.

Для организации дополнительного питания материнская плата MSI Z270 SLI PLUS оснащена основным и дополнительным коннектор ATX по схеме «24+8», который расположился аккуратно между радиаторами зоны VRM и пластиковым кожухом.

Новинка базируется на чипсете Intel Z270, который обеспечивает её совместимость с процессорами Intel в исполнении Socket LGA1151 семейств SkyLake и Kaby Lake.

Для работы с оперативной памятью модель MSI Z270 SLI PLUS оснащена четырьмя слотами стандарта DDR4, которые получили поддержку технологии Steel Armor. Она обеспечивает более лучшую защиту от электромагнитных помех, что повышает стабильность и лучшую производительность памяти. Поддерживает до 64 Гбайт ОЗУ с частотой до 2400 МГц, и возможность разгона до 3800 МГц. К дополнительным функциям относятся MSI DDR4 Boost, означающая, что все цепи питания и сигналы памяти изолированы на уровне PCB от других цепей платы, и Intel XMP.

Набор системной логики Intel Z270 по-другому смотрит на организацию дисковой подсистемы. В качестве основных разъемов предусмотрены всего шесть портов SATA III, однако, к ним причислены два M.2 (поддерживаются до PCIe 3.0 x4 и SATA 6Гб/с, PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host Card).

Само название подсказывает, что новинка способна организовать поддержку работы двух графических ускорителей от NVIDIA по технологии SLI, а также, чего не сказано в наименовании, и трех – от AMD. Для этого на материнской плате предусмотрены следующие слоты:

• PCI Express 3.0 x16;
• PCI Express 3.0 x1;
• PCI Express 3.0 x1;
• PCI Express 3.0 x8;
• PCI Express 3.0 x1;
• PCI Express 3.0 x4.

Нижняя часть материнской платы MSI Z270 SLI PLUS отведена под разъемы подключения передней аудиопанели, TRM-коннекторы, LED-коннектор для подключения светодиодной ленты. К сожалению, удобные для просмотра состояния системы диагностические POST-индикаторы отсутствуют, как и кнопки Power и Reset.

Аудиоподсистема платы MSI Z270 SLI PLUS основана на аудиокодеке Realtek ALC1220. Благодаря технологии Audio Boost 4 заявлено высокое качество звучания. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. К интересным особенностям выделена «защита от щелчков», которая защищает уши от раздражительных громких щелчков при подключении устройств и при включении и выключении компьютера.

Материнская плата MSI Z270 SLI PLUS получила мощную систему охлаждения подсистемы питания. Два массивных радиатора сложной формы эффективно справляются с поставленной задачей, не позволяя силовым транзисторам прогреться выше 50°C. Вместе с тем дизайнеры поработали над рисунком, который вписывается в общую концепцию. Стоит отметить что версия MSI Z270 SLI без приставки PLUS получила чуть более скудные охладители.

Крепление достаточно простое и заключается в двух винтиках. Термопрокладка серого цвета толщиной 1 мм демонстрирует хорошую прижимную силу.

Подсистема питания отличилась мощной организацией, насчитывающей 10 фаз! Это позволяет не только равномерно распределить нагрузку и снизить уровень помех, но и разогнать центральный процессор, не беспокоясь за зону VRM.

Чипсет Intel Z270.

За охлаждение чипа набора системной логики отвечает отдельный радиатор с символикой компании MSI. Температура в полной нагрузке едва превышала 32°C.

Возможности BIOS

Материнская плата MSI Z270 SLI PLUS относится к линейке Pro Series и базируется на графической оболочке Click BIOS 5 с темным интерфейсом. Сами разработчики называют его «дружественным», что относится скорее не к цветовой гамме, а удобной организации настроек и распределением вкладок.

При первом входе в микропрограммное обеспечение пользователь попадает в настройки с упрощенным интерфейсом, где ключевые параметры сведены в отдельные закладки, а информация – к минимуму. Помимо основных данных о системе пользователь получает текущее состояние процессора, оперативной памяти, их тактовых частот и напряжений.

Вкладки «Накопитель» и «Fan Info» можно узнать о своем диске и настроить кривые скорости вращения вентиляторов.

Клавиша F7 переводит BIOS в расширенный режим, где настроек и параметров гораздо больше. Однако, разработчики постарались, чтобы даже неподготовленный пользователь смог быстро разобраться. Для этой цели меню разделено на шесть вкладок по три с каждой стороны. В любой момент можно вернуться назад и сделать скриншот экрана на накопитель с файловой системой FAT32.

В основных настройках происходит сохранение и сбрасывание настроек, получение ключевой информации о системе.

Более гибкие параметры сведены в раздел «ОС», который позволяет настроить и разогнать систему. Возможен выбор упрощенного режима и расширенного «Эксперт». Здесь доступны изменения базовой частоты, напряжения, параметры процессора и оперативной памяти, регулировка умножения процессорных ядер и кольцевой шины.

Для легкой перепрошивки BIOS нужно выбрать вкладку «M-Flash» и вставить в ПК накопитель с микропрограммным обеспечением. Материнская плата сама определит версию и произведет необходимые операции.

Оверклокерам понравится возможность сохранять все свои результаты настроек в отдельные профили, а также скопировать их на USB-накопитель. В отличие от ранее рассмотренной модели на платформе Х99 их количество уменьшено с восьми до шести.

Меню управления подключенными системами охлаждения разместилось в «Hardware Monitor». Здесь же графически сведены показатели напряжений.

И одна из интереснейших особенностей материнских плат MSI является возможность в реальном времени просматривать подключённые устройства и комплектующие Белые зоны сигнализируют об использовании данного компонента.

Тестовый стенд

• Процессор: Intel Core i7-7700 (4 ядра, 3600 МГц);
• Материнская плата: MSI Z270 SLI Plus;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Radeon RX 470;
• Накопитель SSD: Sandisk X110 256 Gb;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 10 64-bit.

Тестирование

Перед началом тестирования BIOS материнской платы MSI Z270 SLI PLUS был обновлен до последней версии. Проверка стабильности, производительности и разгонного потенциала происходила в закрытом стенде с центральным процессором Intel Core i7-7700 с тактовой частотой 3600 МГц. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «2800 МГц «14-16-16-39-CR2».

Для измерения производительности использовалось следующее ПО:

• AIDA64 Cache & Memory Benchmark (v5.75.3900);
• Cinebench R15;
• Linx 0.6.4, объем задачи 4096 Мбайт, 5 прогонов;
• WinRAR 5.40 Final;
• тест дисковой подсистемы Crystal Disk Mark 5.2.1.

AIDA64 Cache & Memory Benchmark (v5.75.3900)

Cinebench R15

Linx 0.6.4, объем задачи 4096 Мбайт, 5 прогонов

WinRAR 5.40 Final

Crystal Disk Mark 5.2.1, разъем №1, SATA 6 Гбит/с

Заключение

Стильная черная печатная плата формата ATX со строгим дизайном и продуманным расположением набора функциональных элементов. Модель MSI Z270 SLI PLUS может и умеет удивлять и радовать. Поддержка двух слотов PCI Express x16 3.0 с усиленными разъемами, мощной 10-фазной подсистемой питания, эффективной системой охлаждения и построенной с применением элементной базой Military Class 5 возводят новинку в класс более перспективных и интересных материнских плат . Качественная аудиоподсистема с дизайном Audio Boost, удобный и функциональный BIOS, гигабитный сетевой кодек Intel LAN I219V, интерфейсы USB 3.1 Gen2 Type-C и M.2 являются приятными дополнениями. Кажется, мы нашли золотую середину для построения игровой системы, однако, у модели имеется несколько недостатков. Конечно же MSI Z270 SLI PLUS относится к другой линейке и не получила более яркий дизайн в отличие от плат серии Gaming, но мы остановимся на отсутствии столь удобных и привычных индикаторов POST-кодов и кнопок управления Power и Reset. В целом, подводя итоги, материнская плата MSI Z270 SLI PLUS интересна своими возможностями и стоимостью, возможностью для будущего оверклокинга, и небольшими уступками в плане расширенного функционала.

Источник https://itc.ua/articles/obzor-materinskoy-platyi-asus-prime-z270-a/

Источник https://www.overclockers.ua/motherboard/asus-tuf-z270-mark-1/all/

Источник https://club.dns-shop.ru/review/t-102-materinskie-platyi/15482-obzor-i-test-materinskoi-platyi-msi-z270-sli-plus/
