Обзор материнской платы ASRock X399M Taichi: mATX для Threadripper

ASRock X399M Taichi поставляется в небольшой коробке, оформленной в типичном стиле для последних плат Taichi всех чипсетов.

На лицевой части располагаются узнаваемые и привычные шестеренки, указано название платы, ее особенности, совместимость и чипсет.

Традиционным ручкам для переноски места не нашлось. Производитель в упаковке старался повторить размеры самой платы, и у него это получилось.

Обратная сторона традиционно описывает основные характеристики материнской платы. Изучив их, можно сделать вывод, что инженеры компании серьезно подошли к поставленной задаче, и данная реализация mATX-формата для AMD X399 является не упрощением характеристик, а созданием маленького флагмана. Одна лишь подсистема питанияпостроенапо схеме 8+3 фазы, основанных на качественных мосфетахIR3555M.

Нижняя часть демонстрирует серийный и партийный номера, а такжевеснетто/брутто материнской платы, размерупаковки и местопроизводства.

По традициивнутри коробки находится еще одна, но уже без декора и информации (за исключением логотипа компании), сделанная из более крепкого картона, что защищает наполнение от повреждения.

После открытия передней части перед нами предстает сопутствующая комплектация материнской платы.

В комплект поставки входят четыре кабеля SATA 6ГБ/С, одиночный мост SLI HB, двойной мост SLI HB, две антенны WI-FI, винты крепления устройств в слот M.2, планка панели ввода-вывода, сопутствующая документация и DVD-диск с драйверами.

Внешний вид и особенности

Внешний видASRock X399M Taichi узнаваеми своими деталями напоминает многие другие Taichi. Например, много общего можно увидеть сASRock Z370 Taichi.

На квадрате со стороной244 мм расположилось большое количество разнообразных разъемов, слотов, кнопок и переключателей, а также массивный радиатор для охлаждения цепей питания и небольшой декоративный для чипсета AMD X399.

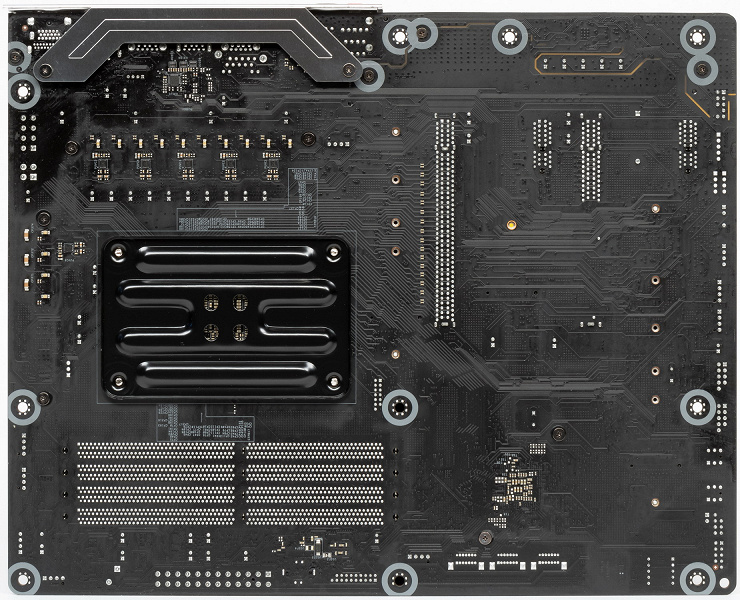

С обратной стороны платы распаяно большое количество элементов, среди которых можно выделить микросхемуNuvoton NCT6779D, отвечающую замониторинг температур искорости вращения вентиляторов.

На интерфейснойпанели находится кнопка BIOS FlashBack (которая пригодилась при подготовке обзора, т.к. предустановленная версия 1.00 не знала о существовании второго поколения процессоров Threadripper), разъемы PS/2, порты USB 3.0 (8шт), USB 3.1 type-A иUSB 3.1 Type-C, разъемы WI-FI для подключения комплектных антенн, два гигабитных LAN иаудиовыходы 7.1/PDIF.

Дополнительное питание процессора осуществляется с помощью 4-контактного и 8-контактного разъемов. При этом они разнесеныпо материнской плате: первый расположен в верхнем левом углу.

. а второй располагается у верхнего правого. Правее и ниже от него находятся два посадочных места для накопителей форм-фактора M.2 2242/2260/2280. Над 24-контактным разъемом питания материнской платы распаяны кнопки включения и перезагрузки ПК.

Три слота PCI-e 3.0 имеют 16-контактную распайку. Таким образом производитель утилизировал 48 линий, позволив создавать полноценные связки из нескольких видеокарт без каких-либо ограничений. Между первым и вторым слотом находится разъем M.2, позволяющий установить накопители длиной до 110 мм.

На материнской плате установлена одиночная микросхема BIOS объемом 16 МБ. Наклейка на ее корпусе обозначает предустановленную версию BIOS. В нашем случае это была самая первая ревизия 1.00.

Пользователю доступно целых 8 разъемов SATA3 без каких-либо условий. А вот между U.2 и M.2_1, к сожалению, придется выбирать.

Форматы mATX/mITX зачастую ограничивают пользователей по количеству разъемов DIMM, и X399M Taichi не стала исключением: нам доступно только 4 слота для установки DDR4 суммарным объемом до 64 ГБ.

Для организации воздушных потоков имеются 5 разъемов 4-pin. Над U.2 находится дисплей POST-кодов, ниже — одна колодка USB 3.0 и две USB 2.0.

Переключатель PROCHOT, находящийся у 8-контактного разъема дополнительного питания, позволяет отключить температурную защиту подсистемы питания.

В основе аудиоподсистемы лежит HDA-кодекRealtek ALC1220, который является отличительной чертой плат среднего и верхнего звеньев.

Подсистема питания и система охлаждения

Без декоративного кожуха и элементов охлаждения героиня обзора выглядит не менее привлекательно.

Подсистема питания материнской платыASRock X399M Taichi построена по схеме 8+3: 8 фаз выделяется на питание ядер, еще 3 — на SoC.

В обоих случаях используетсяШИМ-контроллер International Rectifier IR35201, отличаются только его режимы работы. На каждую фазу установлено по мосфетуIR3555 с максимальным током 60A. Если рассматривать потенциал только подсистемы питания ядер, то в пиковых значениях проходящий ток может достигать 480 А. Стоит ли говорить, что даже разогнанный Threadripper 2990WX не должен быть проблемой при организации должного охлаждения?

Подсистема питания оперативной памяти состоит из 4 фаз, разделенных на каждые два слота: к каждой паре прикрепленШИМ-контроллер UP1674P отUPI Semiconductor и пара мосфетов SM7341EH с номиналом 25 А. Учитывая количество слотов и соответствующее проектирование разводки, стоит ожидать высокий разгон ОЗУ.

Чипсет AMD X399 произведенна 19 неделе 2017 года в Тайване.

Для охлаждения подсистемы питания (азаоднои пары фаз ОЗУ) используется массивный радиатор, состоящий из 2 металлических брусков (объединены тепловой трубкой) с оребрением.

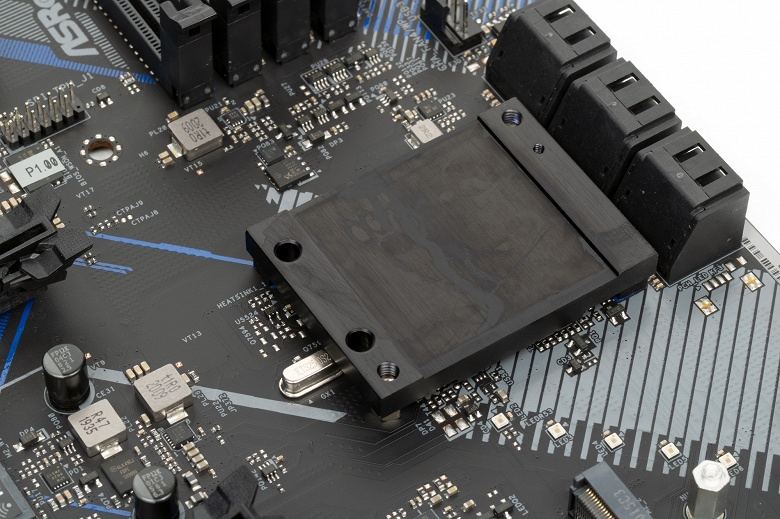

Для отвода тепла от чипсета приспособлен небольшой радиатор. С другой стороны, и тепловыделение у AMD X399 соответствующее ему.

Возможности UEFI BIOS

Для тех, кто уже пользовался материнскими платами ASRock, BIOS X399M Taichi будет привычным и понятным.

Использовалась последняя на 10 марта 2019 года версия микрокода — 3.50.

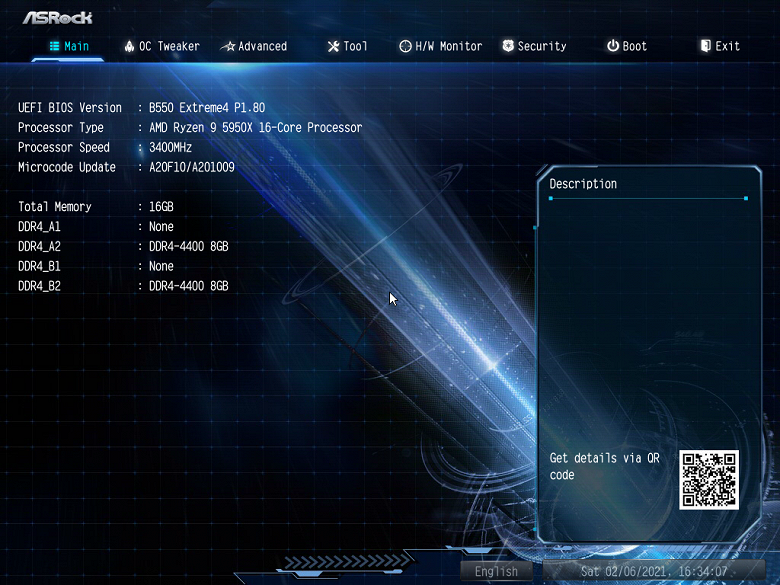

Во вкладке Main традиционно указывается версия BIOS, наименование процессора, версия микрокода, общий объем памяти, ее частота и количество занятых слотов.

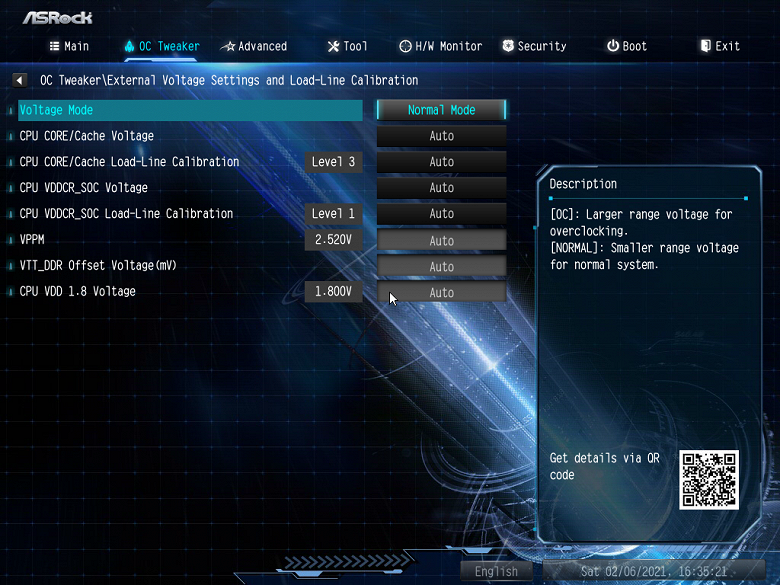

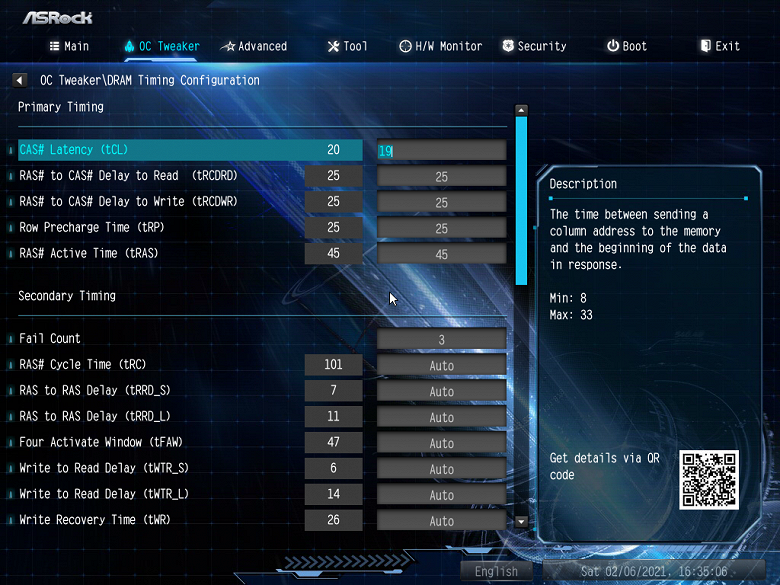

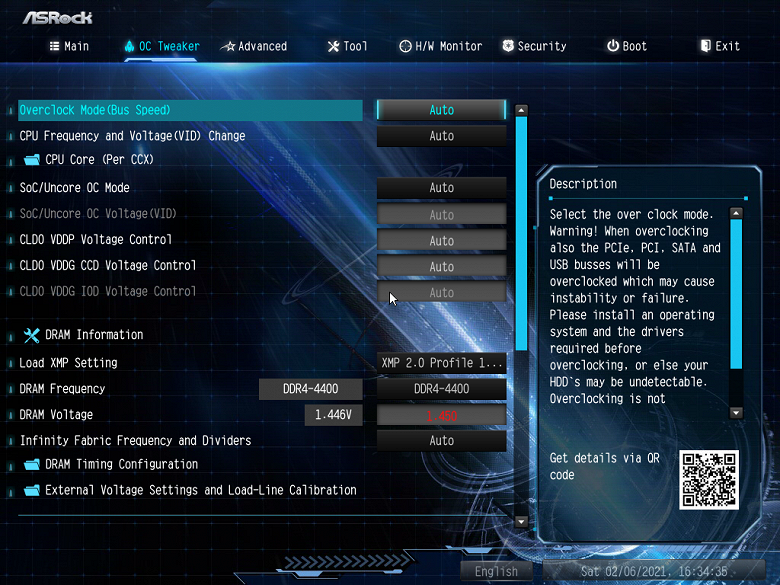

OC Tweaker содержит основные инструменты для разгона процессора и оперативной памяти, а также настройки напряжений, таймингов и прочих параметров.

Контроль напряжений позволяет регулировать и мониторить большое количество значений, которые так или иначе позволят добиться стабильной работы на высоких частотах CPU/RAM.

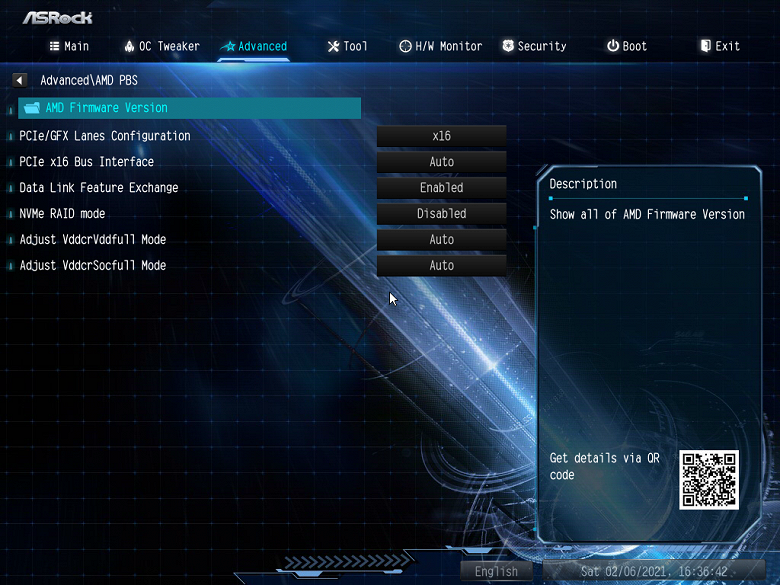

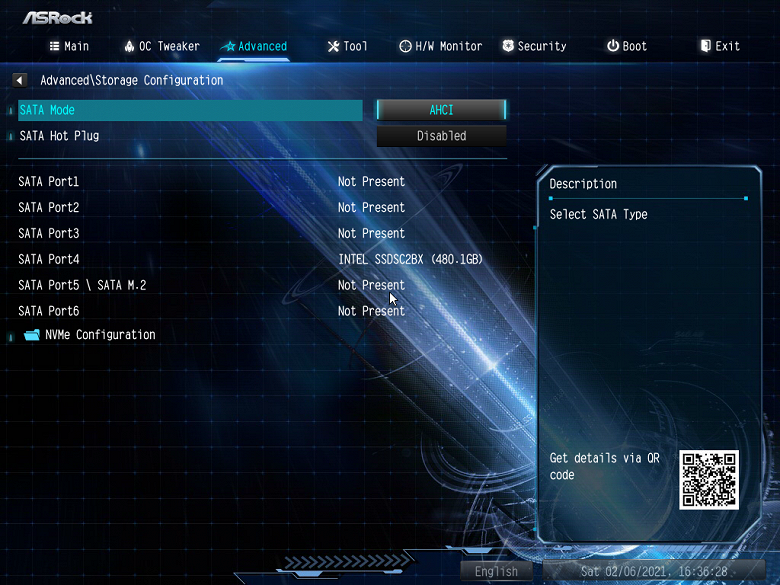

Широкие функциональные возможности предоставляются во вкладке Advanced, срединих одним из самых интересных является набор функций чипсета — AMD CBS.

Одна из интересных возможностей — тонкая настройка P-stateрежимов энергосбережения и Precision Boost 2.

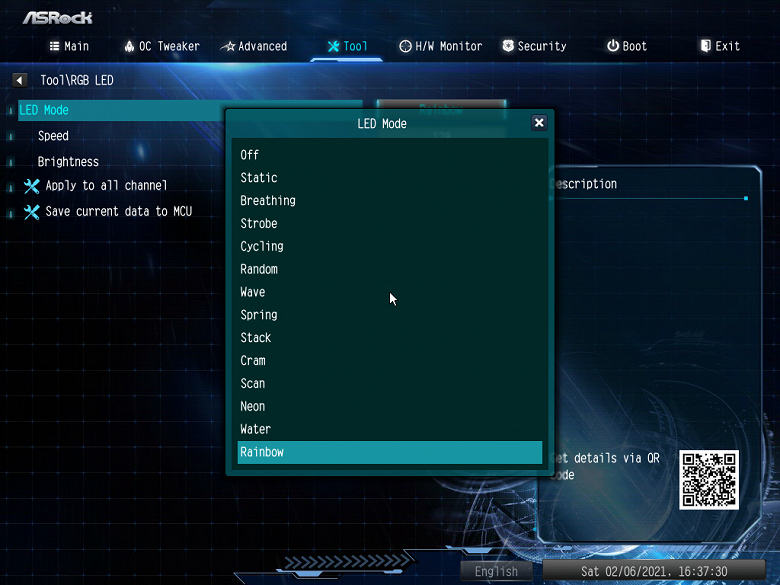

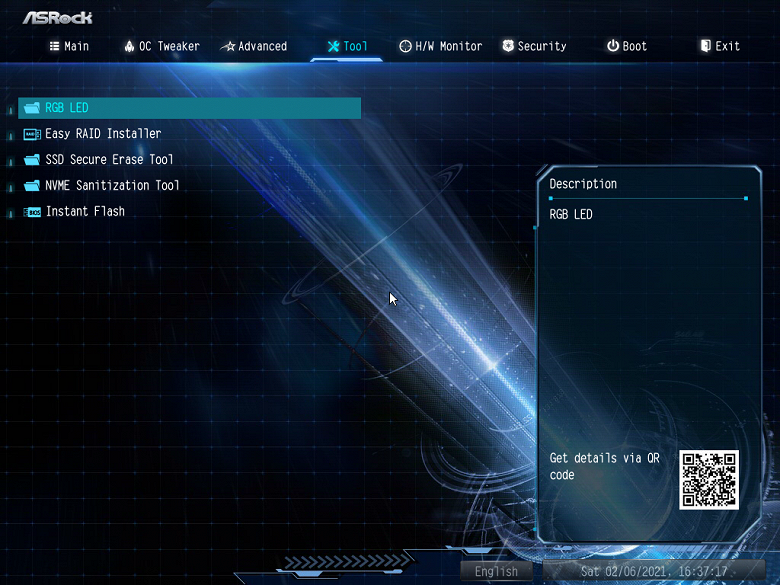

В Tool настраивается подсветка, RAID, а также присутствует модуль обновления BIOS (в том числе и через интернет).

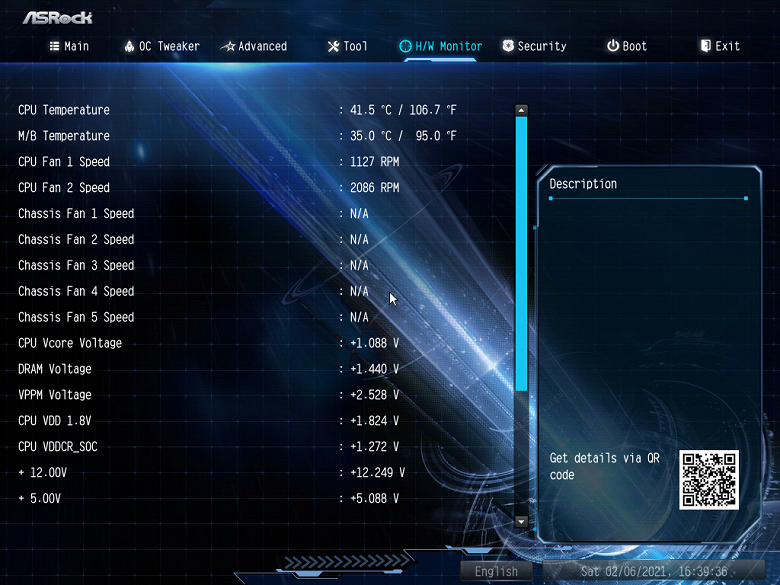

H/W Monitor фиксирует напряжения, температуры (при этом для процессоров не учитывает смещение, что приводит к завышению показателей) и обороты вращения, позволяет настроить режимы работы каждого разъема вентиляторов.

За безопасность BIOS отвечает вкладка Security: можно настроить пароль пользователя и Supervisor, а также включить/отключить режим загрузки Secure Boot.

Тонкая настройка режима загрузки и варианты сохранения/сброса настроек BIOS расположены во вкладках Boot/Exit.

Тестовый стенд

• ASRock X399M Taichi;
• AMD Ryzen Threadripper 2950X;
• AMD Radeon VII;
• KFA2 Hall of Fame DDR4 4×8 ГБ;
• EK-XLC Predator 240 (Ryzen Edition, модифицирована);
• Intel SSD 760p;
• Corsair RM1000i;
• Thermaltake Premium A500 TG.

Тестирование и разгон

Для тестирования материнской платы ASRockX399M Taichi использовался 16-ядерный процессор AMD Ryzen Threadripper 2950X.

Повторялись типичные для процессора режимы работы: в многопоточных операциях напряжение опускалось ниже 1.2 В, при однопоточных — поднималось вплоть до 1.5 В.

Оперативная память по умолчанию запускалась на параметрах, установленных в SPD: частота 2133 МГц с таймингами 15-15-15-36 CR1.

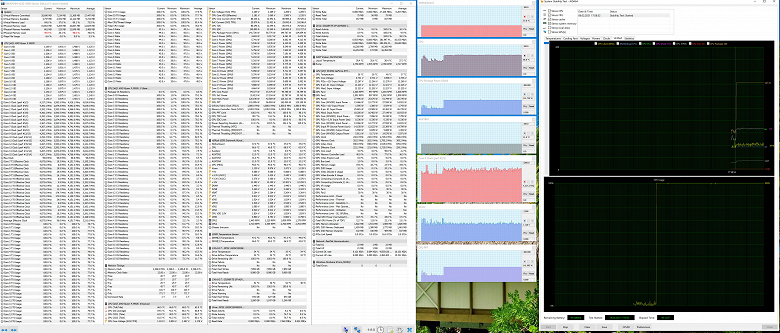

Тестирование проводилось с помощью тестового приложения Prime95версии 29.6 build 7 с настройками Small FFT. Тепло с процессора отводилось с помощью системы жидкостного охлаждения, а подсистема питания оставалась без дополнительного охлаждения.

На данных параметрах через некоторое время энергопотребление процессора стабилизировалось на 179 Вт, при этом тактовая частота всех ядер составляла 3700-3800 МГц, а напряжение находилось в диапазоне 1.15-1.18 В. Температуры обоихкристаллов стабилизировались на отметке 64 °С, при этом VR Loop1 и VR Loop2 достигли всего 70 °С. За 17 минут стрессовой нагрузки, имитировать которую при реальном использовании на заводских параметрах вряд ли получится.

Тест кэшей и памяти в AIDA64 показывает неутешительные результаты: два кристалла, каждый из которых состоит из пары CCX, создают огромные задержки, достигающие значения 113 нс.

Cinebench R15 и R20 при этом показывали невысокие результаты MP Ratio. Объясняется это просто: при однопоточных операциях частота процессора варьируется в диапазоне 4100-4250 МГц, а при тесте на все ядра мы видим закономерные 3700-3800 МГц.

Что же, займемся разгоном. В качестве метода увеличения частоты процессора была выбрана регулировка P-State. Она позволяет выбирать напряжения для частоты простоя и нагрузки, и процессор при этом не лишается энергосберегающего режима. Для нашего экземпляра Threadripper 2950X предельные параметры хорошо известныи оказались повторяемы — 4200 МГц на все ядра при напряжении 1.35 В. Получилось снизить уровень LLC до 3 (1 — максимальный), и в таком случае в стресс-тестах напряжение опускалось до 1.32 В, при этом система оставалась стабильной.

А вот разгон оперативной памяти после ASUSROG ZENITH EXTREME приятно удивил. Мы добились частоты 3600 МГц с таймингами CL15-16-15-15-30 CR1, и даже удавалось запустить систему на 3866 МГц, о чем на предыдущей материнской плате не приходилось и мечтать.

Перейдем к тестовому приложению Prime95. Мы ожидали увидеть температуры, близкие к 100 °С, уже за первые 5-10 минут тестирования.

Повторение стрессовой нагрузки значительно увеличило энергопотребление, и больше половины теста оно превышало 300 Вт! В обзоре процессорного кулера be quiet! Dark Rock Pro TR4 проводилось тестирование с вышеуказанной материнской платой от ASUS (которая является представителем плат формата EATX) в более щадящем приложении AIDA64, и за 7 минут температура при меньшем энергопотреблении превысила отметку в 100 °С. Несомненно, что данный температурный запас позволит использовать более мощные процессоры 2970WX и 2990WX при условии грамотной организации воздушных потоков в корпусе и прямого обдува цепей питания.

Разгон оперативной памяти серьезно повлиялна показатели пропускной памяти и задержки: чтение, запись и копирование увеличились на 66-71%, а латентность снизилась на 33%.

Увеличение показателей в многопоточных операциях затронуло и Cinebench R15/R20.

Но увеличение частоты оперативной памяти не смогло компенсировать работу Precision Boost 2 на стоковом процессоре: мощность одного потока упала на 1-2%, а MP Ratio при этом повысился до нормальных значений.

Комплексные тесты из пакета приложений AIDA64 очень по разному отреагировали на общий разгон всей системы, и здесь снова можно списать на грамотную работу режимов ускорения от AMD.

Если в некоторых приложениях прирост был скромен и составлял от 3 до 15%, то в CPU PhotoWorxx он превысил 80%.

Заключение

После знакомства с материнской платой ASRock X399M Taichi наш взгляд на разгон процессоров AMD Threadripper несколько изменился. Тестируя процессоры на более дорогой и навороченной плате, имеющей грозный формат EATX, вся вера в возможность реализации всех оверклокерских функций на скромных размерах, когда огромную часть занимает один лишь сокет, просто испарилась. Однако Taichi представляет собой воплощение гармонии и баланса между производительностью, премиальностью, реализацией возможностей. Это золотая середина между понятиями рабочих и игровых материнских плат, которая не ограничивает пользователя в реализации своих возможностей одним из направлений. Широкий выбор внешних интерфейсов и подключений, реализация сетевых возможностей, мощные подсистемы питания и разводка платы, нацеленная на результат — всё это мы получаем в формате mATX вместе с X399M Taichi.

Если же рассмотреть разгон, то в этом героиня обзора по многим параметрам обходитROG ZENITH EXTREME: интуитивный интерфейс BIOS, мощная подсистема питания с хорошим охлаждением, стабильность напряжений, грамотная разводка платы и превосходный тренинг оперативной памяти. Да, у X399M Taichi нет кучи RGB, экранов, всего 4 слота под оперативную память и скромный, строгий внешний вид. Но при этом она оставляет после себя впечатление отличной основы для рабочих станций, игровых компьютеров и оверклокинга. К тому же, ее стоимость перекрывает все ее недостатки.

Обзор материнской платы ASRock B550 Extreme4 на чипсете AMD B550

Еще в начале лета 2020 года компания AMD предложила пользователям чипсет B550 как более дешевую и малогреющуюся альтернативу весьма горячему X570, несмотря на то, что B 550 имеет собственную поддержку шины PCIe только версии 3.0 (когда как Х570 обеспечивает 4.0 по всей периферии, требующей PCIe-линий). Ну и у B550 в целом меньше линий PCIe и USB-портов. Собственно, потому и название чипсета начинается не с «X» (или «Z» у Intel), а с одной из первых букв алфавита (функционал системных хабов растет от «А» до «Я.. то есть Z»).

Специалисты AMD (впрочем, как и Intel) справедливо полагают, что очень большому проценту потребителей не требуется все богатство периферии и системной шины, предлагаемое X570. Понятно, что на B550 никто не будет выпускать супер-флагманские решения, которые мы могли видеть на основе AMD X570 просто в силу урезанности фунциональности B550.

При этом практически все матплаты с Х570 имеют вентиляторы на этих микросхемах, которые подчас досаждают своими акустическими способностями, поэтому вариант с В550 и в этом плане более интересен. Сейчас можно найти материнки на В550 по более-менее адекватным ценам, к тому же огромное количество матплат на Х570 уже снято с производства, их на рынке не так уж и много, что совпадает со стратегией AMD, желающей переноса Х570 в премиум-сегмент, чтобы четко развести по ценовым нишам В550 и Х570).

Мы еще в 2020 году проверили работоспособность матплат на В550 с Ryzen 2000 и даже 1000: проблем не было. Теперь уже этот вопрос полностью потерял актуальность, так как Ryzen 1000 очень давно снят с производства, продаются складские остатки, и разумные потребители будут сочетать такие процессоры с дешевыми матплатами тех же лет выпуска, да и Ryzen 2000 уже как-то вряд ли в умах пользователей соотносится с В550, не говоря про Х570. Поэтому само собой так вышло, что матплаты на В550 наиболее актуальны для владельцев / покупателей Ryzen 3000/5000.

Надо особо отметить, что у компании ASRock есть флагманская серия Taichi, есть примерно на том же уровне игровая серия Phantom Gaming, остальные серии — разноплановые, четких позиционирований там нет. Понятно, что выпускать матплаты не на топовом чипсете в рамках серий Taichi — не комильфо, а все равно хочется показать, что и на B550 можно выпустить материнку с отличной системой питания, так что тут маркетологи взяли уже избитое до невозможности слово extreme. Вот наша плата как раз относится к этой серии — ASRock B550 Extreme4.

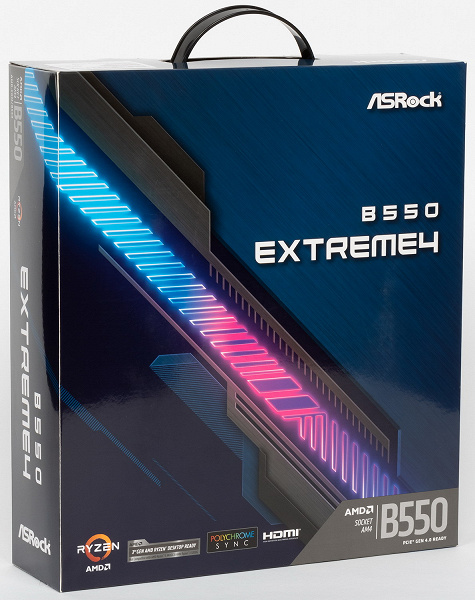

ASRock B550 Extreme4 поставляется в толстой картонной коробке, которая в свою очередь упакована в глянцевый супер с ручкой, чтобы показать, что данный продукт является топовым из всех, что выпущено на В550.

Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

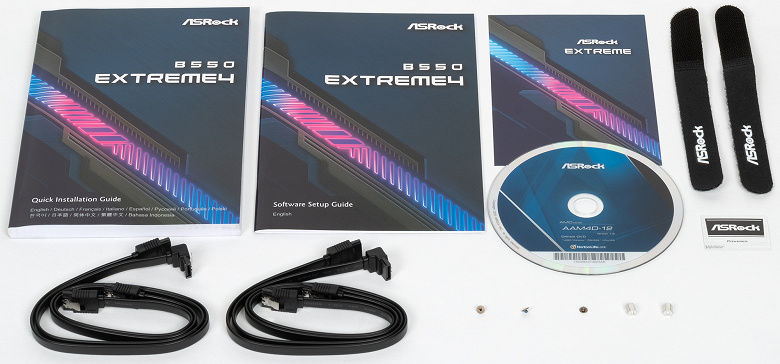

Комплект поставки банален. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: винтики для монтажа модулей M.2, накопитель типа CD c ПО, бонусные стикер и стяжки.

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

Форм-фактор

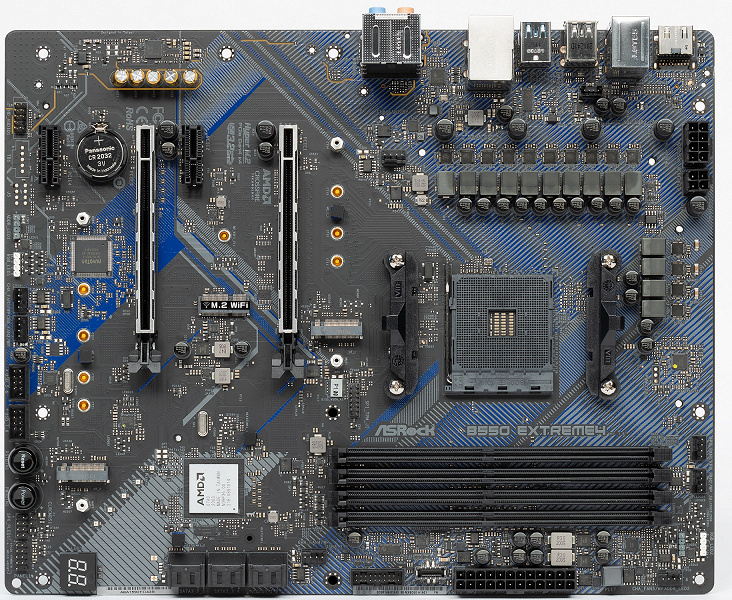

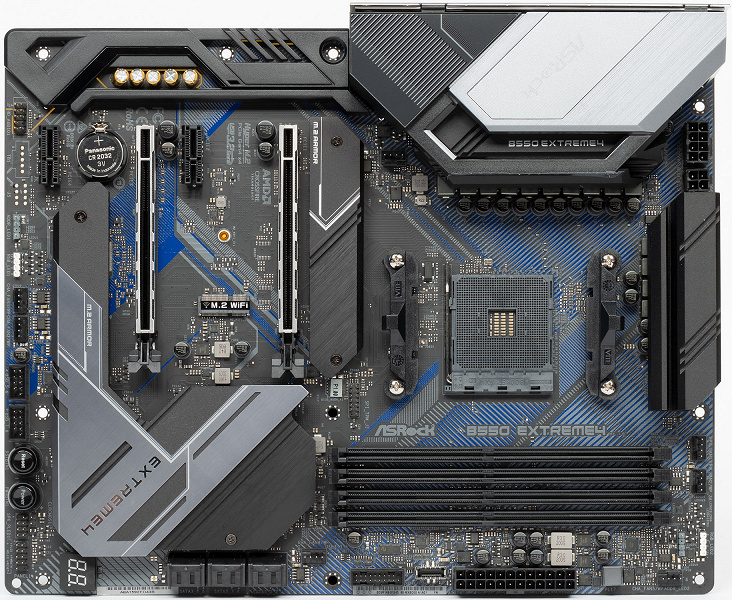

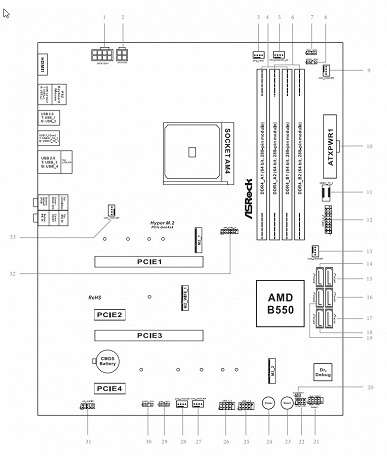

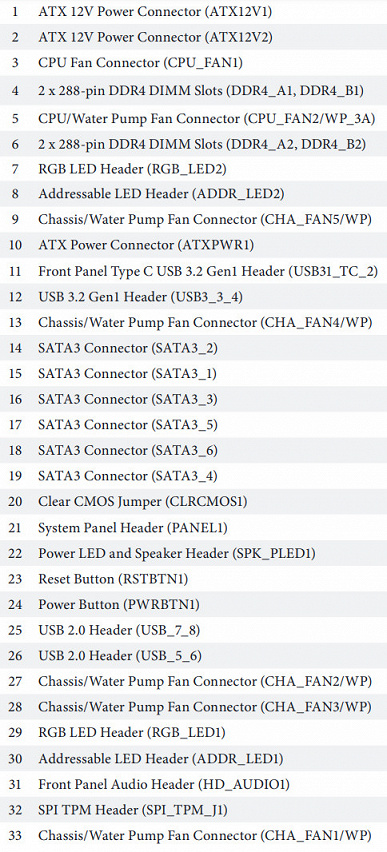

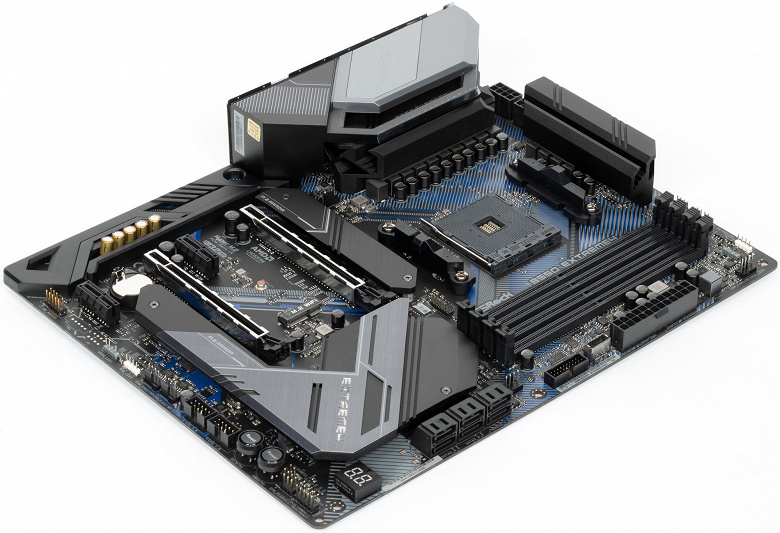

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock B550 Extreme4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

На оборотной стороне из элементов имеется только мелкая логика и удвоители фаз питания. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Напоминаю, что данная плата относится к среднебюджетным и даже уже почти малобюджетным решениям (из-за нынешнего курса рубля).

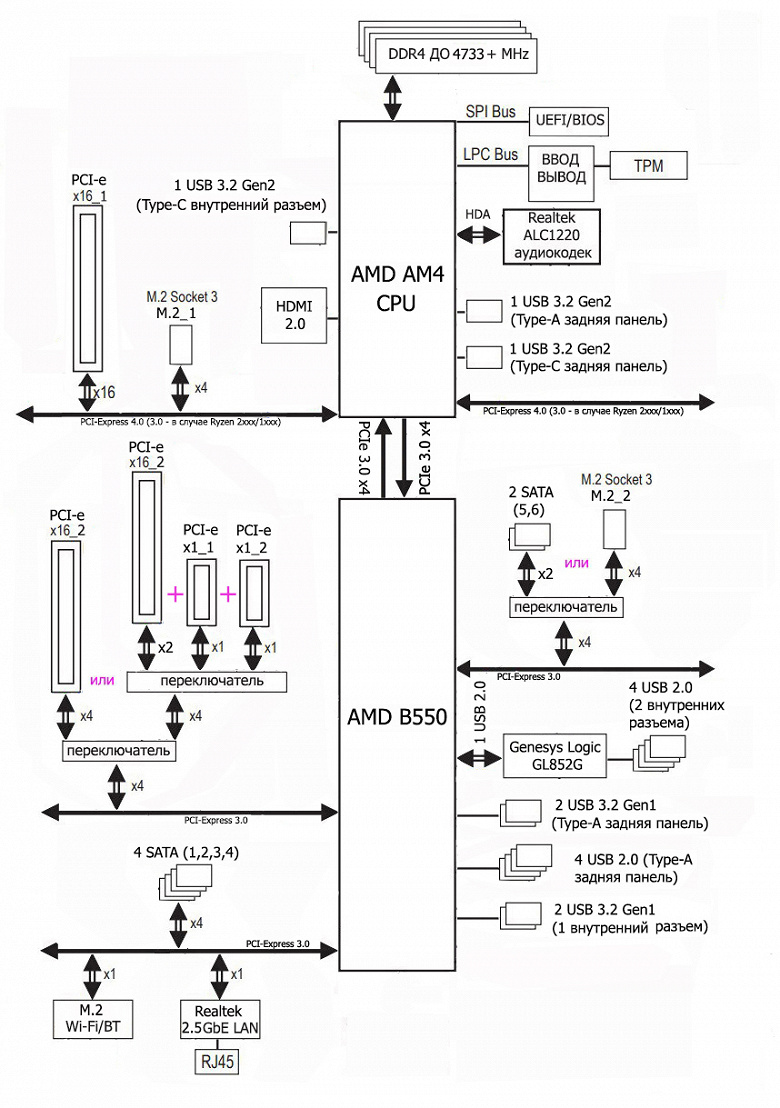

Схема работы связки чипсет+процессор.

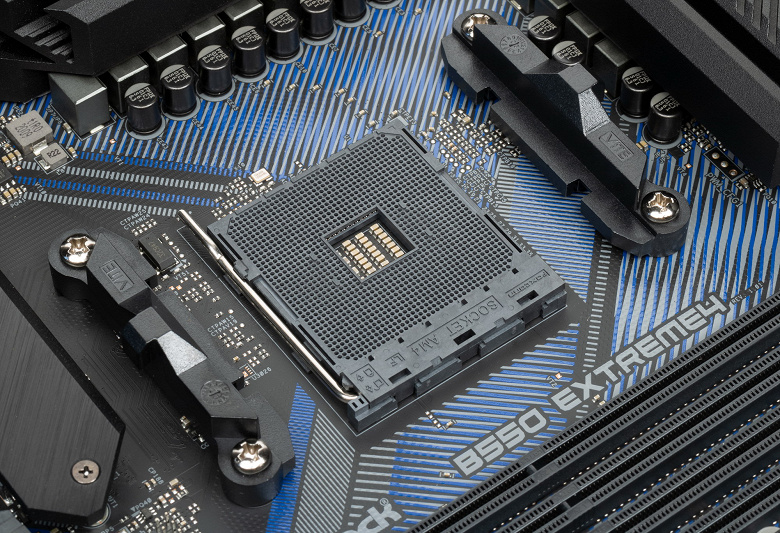

Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

• работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
• два SATA-порта по х1 + 1 порт NVMe x2
• два порта NVMe x2

Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

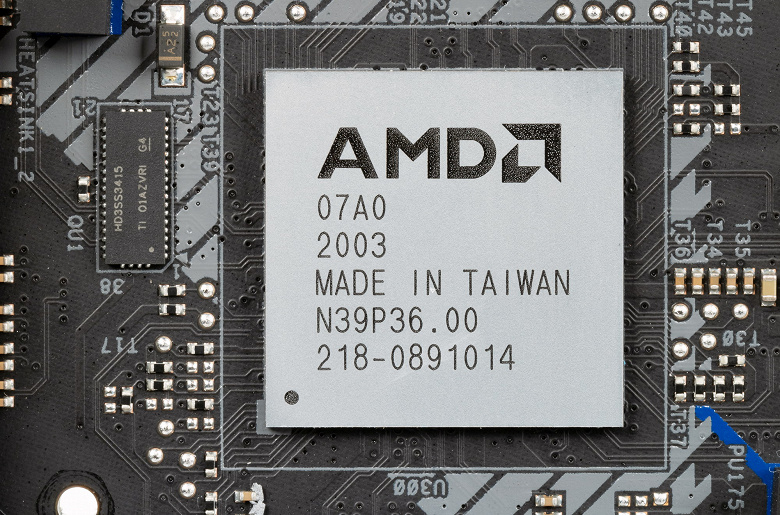

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCIe 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCIe для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000/5000 мы получаем:

• 16 PCIe 4.0 линий для видеокарт (от процессора);
• 4 PCIe 4.0 линий от процессора + 10 PCIe 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 4 порта SATA 6Гбит/с (от чипсета);
• 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
• 2 порта USB 3.2 Gen1 от чипсета;
• 6 портов USB 2.0 (от чипсета).

Итого: 14 портов USB, 4 порта SATA, 14 свободных PCIe линий.

Еще раз надо напомнить, что ASRock B550 Extreme4 поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

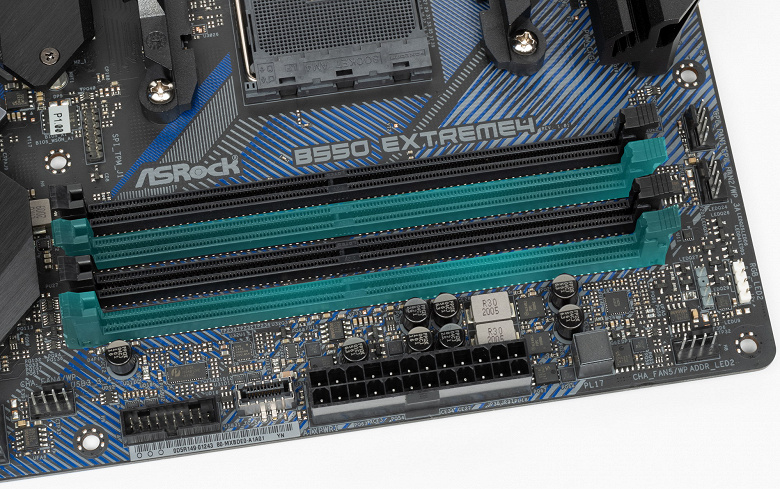

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

• Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_2 (4 линии): максимум 4 линии;

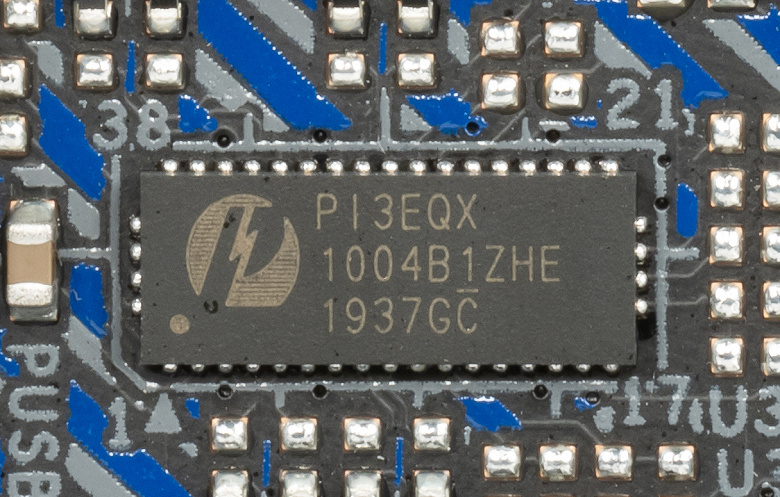

• Переключатель: или слот PCIe x16_2 (2 линии)) + слот PCIe x1_1 (1 линия) + слот PCIe x1_2 (1 линия), или слот PCIe x16_2 в режиме PCIe x4: максимум 4 линии;

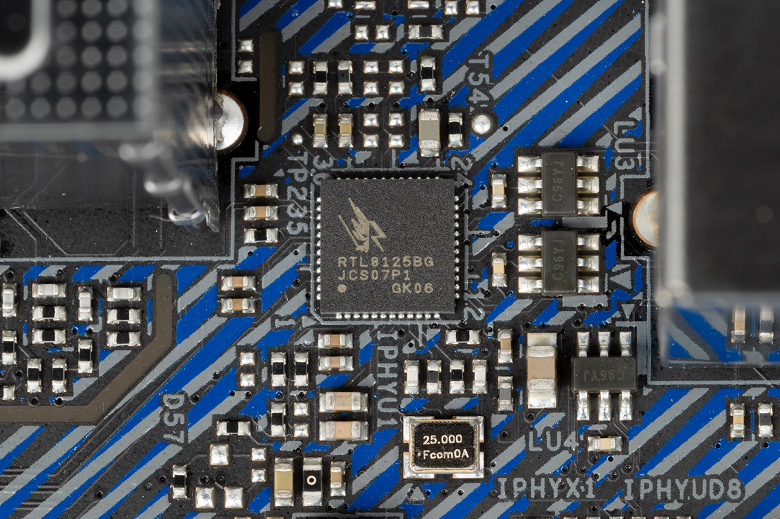

• Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия);
• Слот M.2 (key E) для адаптера беспроводных сетей (1 линия);
• 4 порта SATA_1,2,3,4 (4 линии)

14 линий PCIe оказались занятыми. Замечу особо, что всего у платы 6 портов SATA, а штатно от чипсета распределено всего 4 таких порта. Остальные два порта SATA используют свободные PCIe линии (в данном случае они делятся между портами SATA 5/6 и слотом M.2_2).

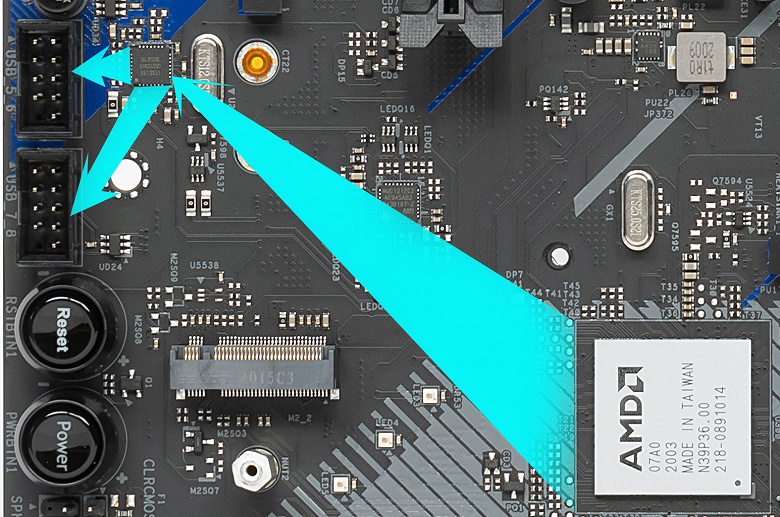

Контроллер Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах) использует линии портов USB 2.0. Подробнее в разделе по USB-портам.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на слот PCIe x16_1 и слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Вариантов переключения слотов PCIe x16 нет из-за наличия всего одного такого.

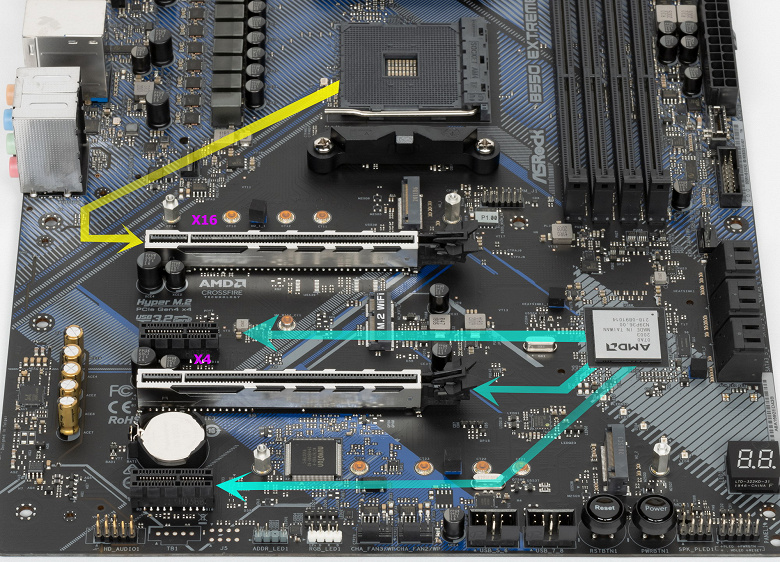

Ниже полная схема распределения ресурсов по слотам PCIe.

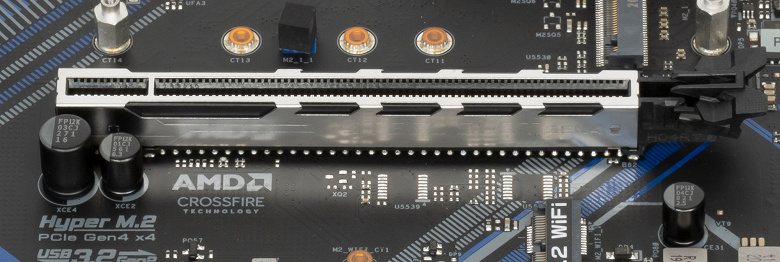

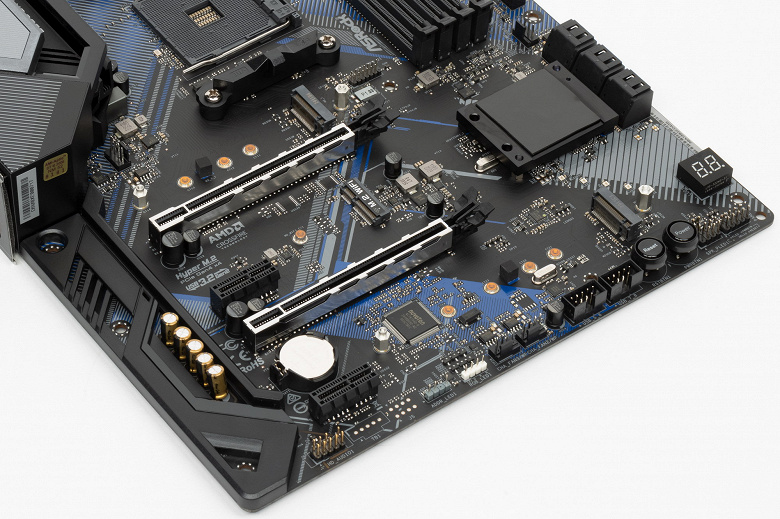

Всего на плате есть 4 слота PCIe: два PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1 (второй и четвертый по счету). Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то второй PCIe x16_2 (третий по счету) подключен к B550 и максимально работает в режиме х4. Он также делит ресурсы с двумя слотами PCIe x1_1/1_2: если какие-либо из последних заняты, то слот PCIe x16_2 работает в режиме PCIe x2, а если PCIe x1_1/1_2 свободны, то слот PCIe x16_2 получает x4, и только тогда можно организовать режим AMD CrossFire из двух видеокарт.

У данной платы всего один полноценный PCIe x16 слот, распределения линий PCIe у него однозначное, поэтому мультиплексоры не востребованы.

В отличие от слотов для памяти, оба слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность слотов и предохраняет их от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса. Усилителей (ре-драйверов) шины не замечено.

На очереди — накопители.

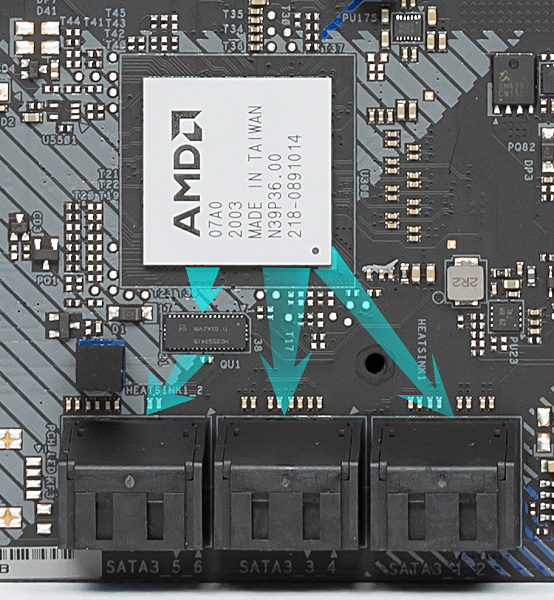

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2, предназначенный для контроллеров беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

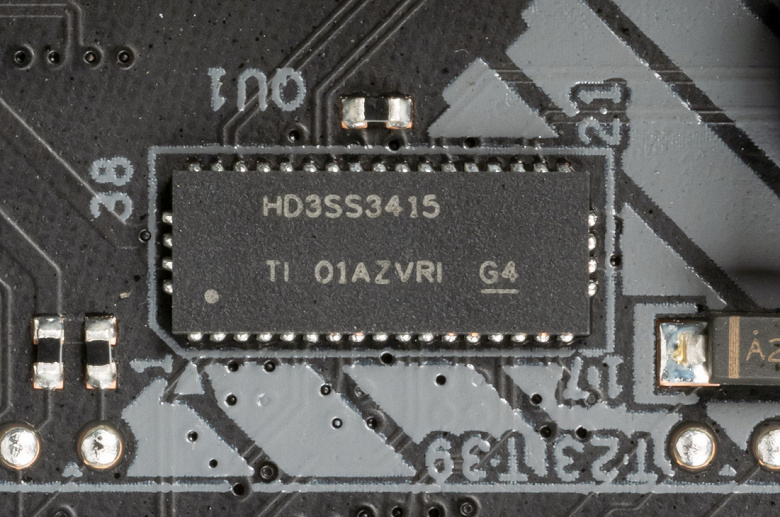

Напомню, что порты SATA 5,6 делят ресурсы с M.2_2, поэтому есть мультиплексор HD3SS3415 от Texas Instruments.

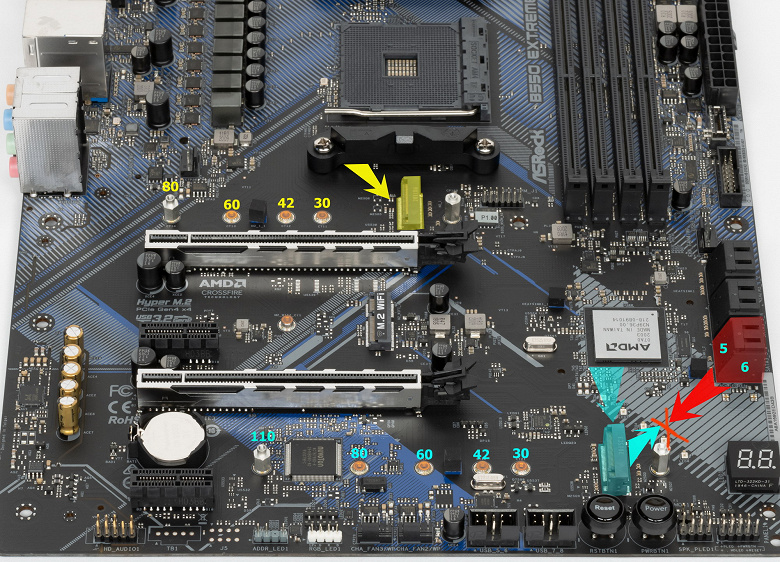

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

Оба слота M.2 поддерживают модули с любым интерфейсом, а размеры могут быть от 2230 до 2080 у M.2_1 и до 22110 у M.2_2. Слот M.2_2 получает данные от чипсета B550 и делит ресурсы с портами SATA 5 и 6.

Первый M.2_1 реализован уже от процессорных линий.

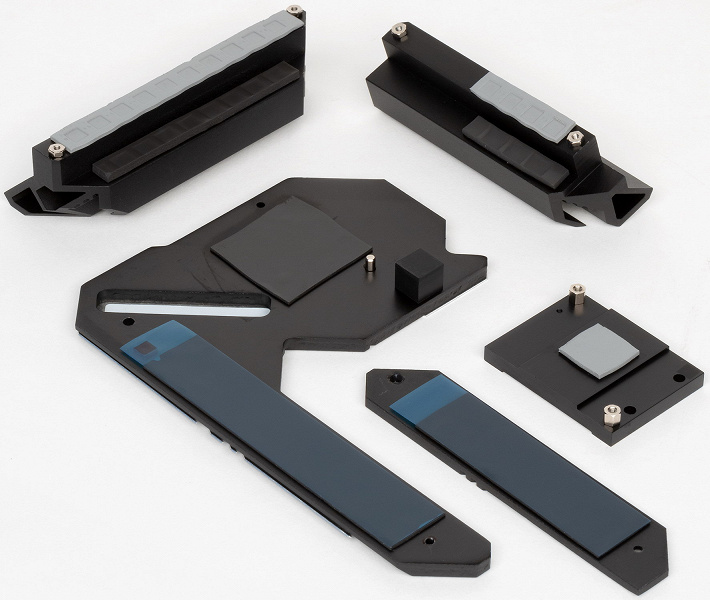

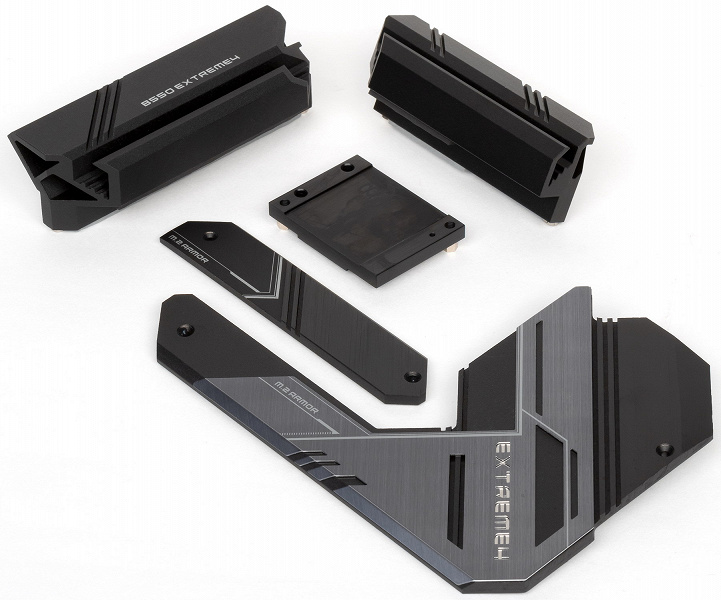

Оба M.2 слота на самой матплате имеют два раздельных радиатора, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

В нашем случае плата основана на среднебюджетном чипсете, к тому же к флагманским ее отнести сложновато. Собствено, потому и «фенечек» у нее мало. Однако завсегдатаи по «прибамбасам» — кнопки питания и перезагрузки здесь есть.

А вот световых индикаторов, сообщающих о проблемах с тем или иным компонентом системы, нет. Правда есть старое доброе табло с POST-кодами (DrDebug в терминологии ASRock). Его хорошо видно на снимке выше.

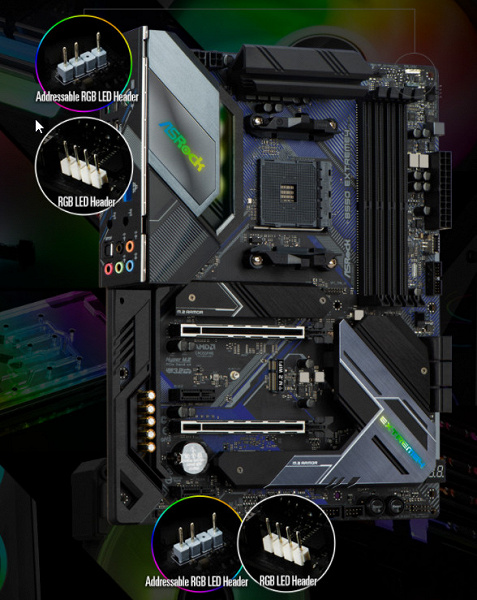

Следует упомянуть возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы разнесены на противоположные края платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки RGB возложен на чип NUC121 от Nuvoton.

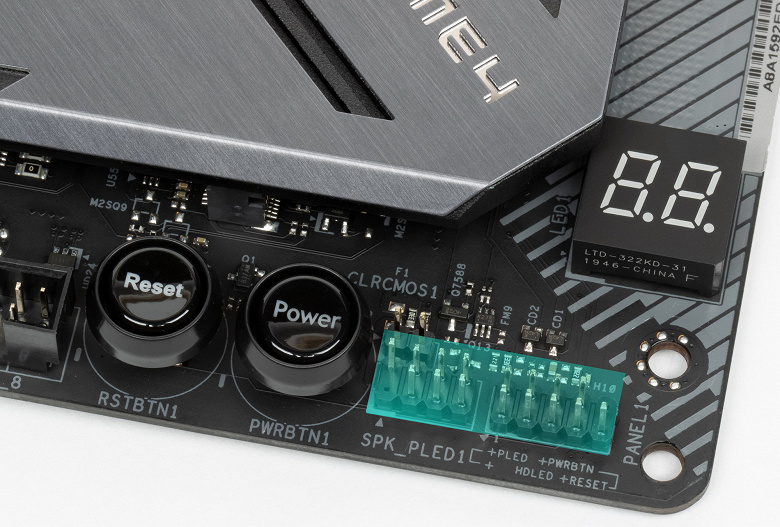

Есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

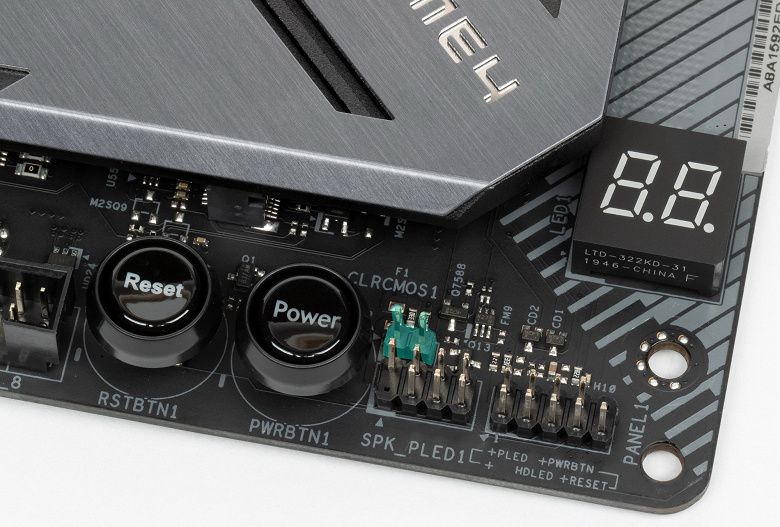

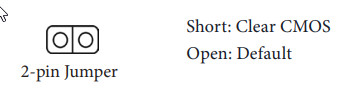

Для сбрасывания CMOS на заводские установки есть привычная перемычка.

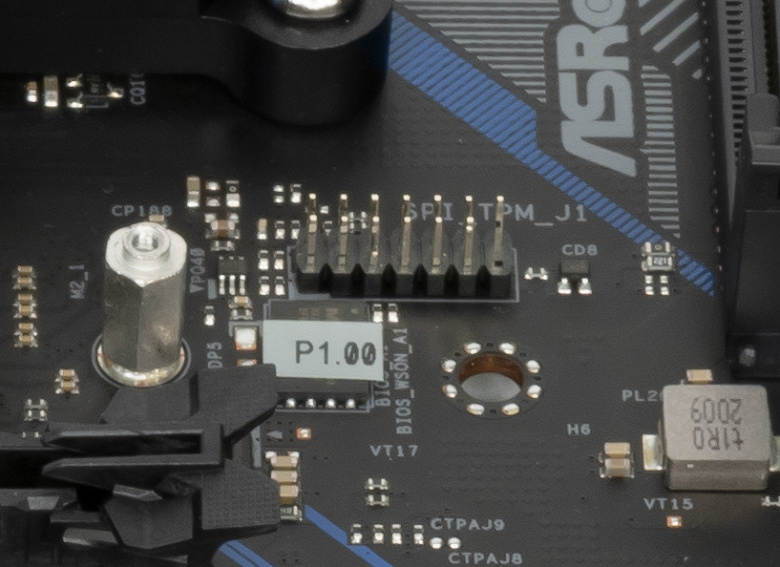

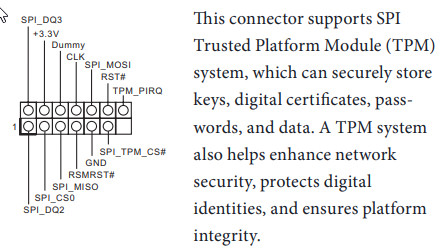

Материнская плата имеет отдельный разъем для подключения систем безопасности TPM.

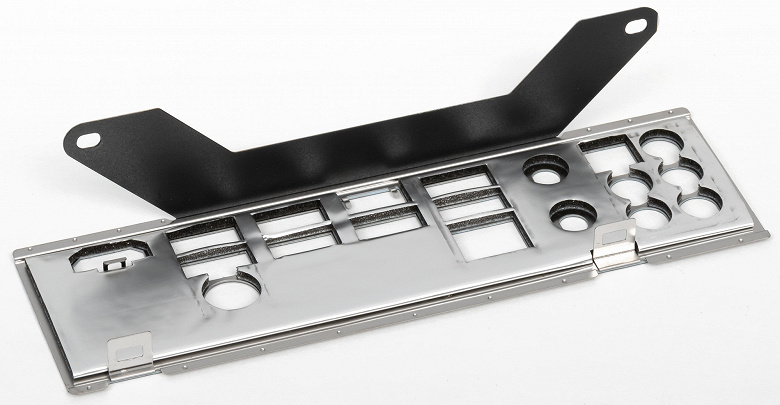

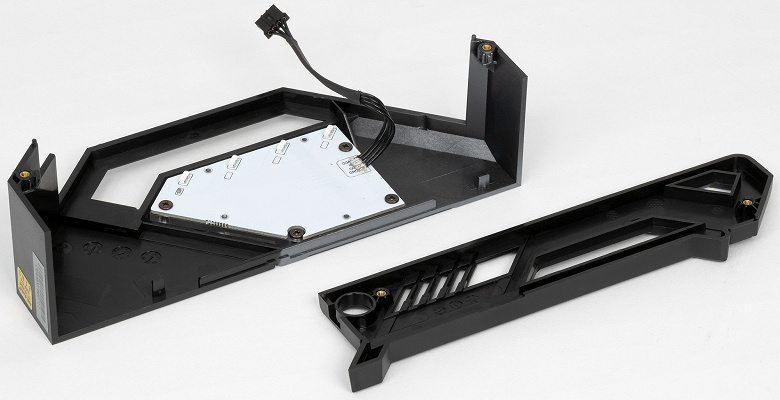

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3000/5000 способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).

И что мы имеем? Всего на материнской плате — 15 портов USB:

3 порта USB 3.2 Gen2: все реализованы через процессор и два представлены на задней панели портами Type-A (голубого цвета) и Type-C; и еще один — внутренним портом Type-C

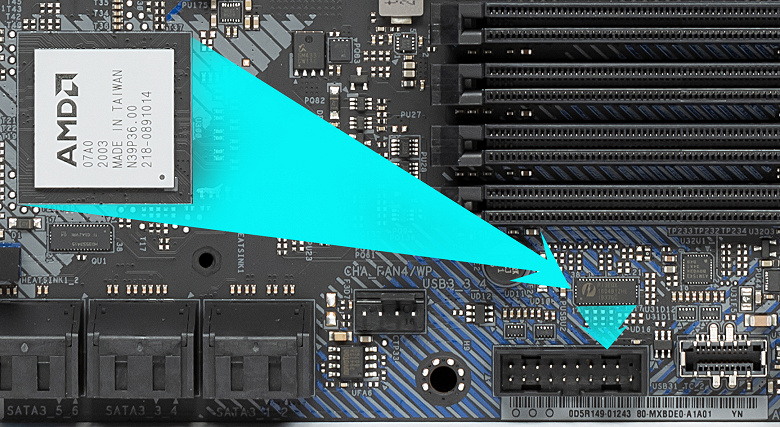

Итак, через чипсет B550 реализовано 4 USB 3.2 Gen1 и 4 USB 2.0 выделенных порта. Плюс контроллер Genesys Logic GL852S имеет связь с B550 через 1 линию USB 2.0.

Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 5 портов USB 2.0.

Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные порты.

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала Pericom PI3EQX.

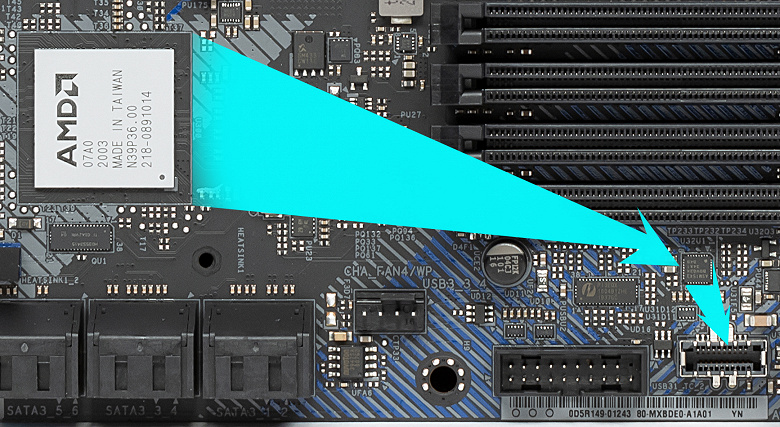

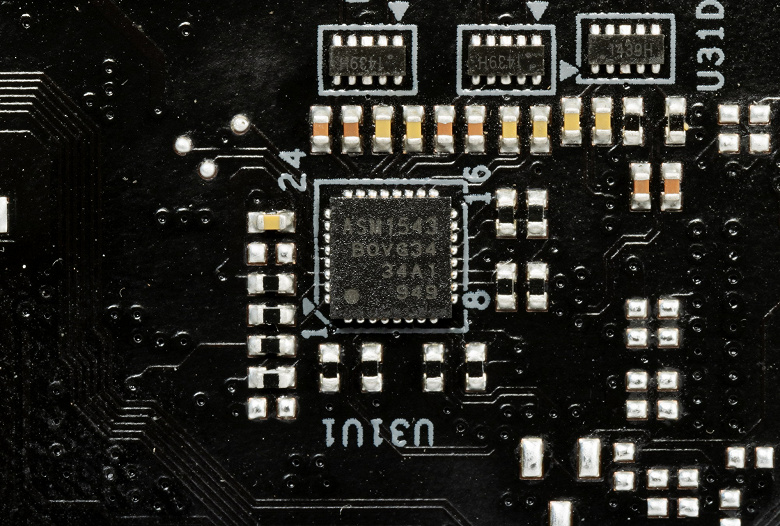

А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от ASMedia ASM1543.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи скромно. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

Собственно, и все. Беспроводных адаптеров в комплекте нет, правда имеется слот M.2 (E-key) для таковых, а для привинчивания выносных антенн на заднюю панель в ней можно увидеть отверстия.

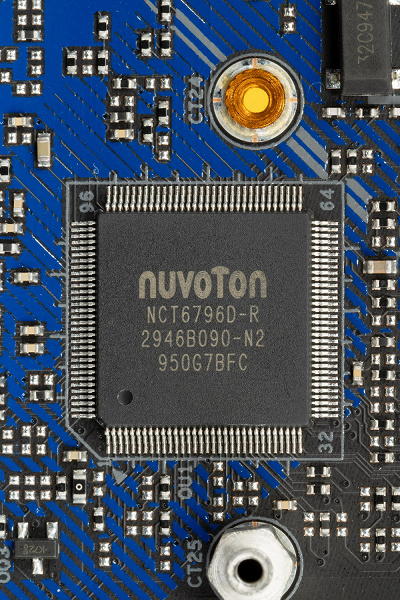

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

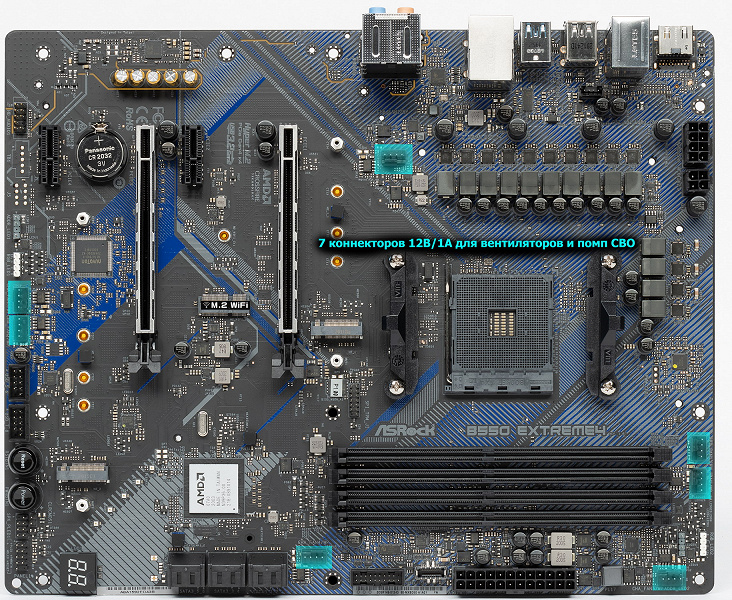

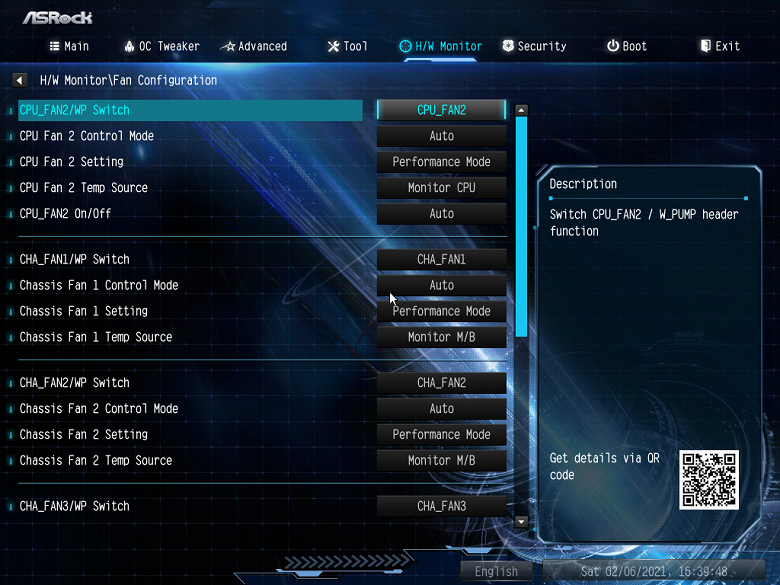

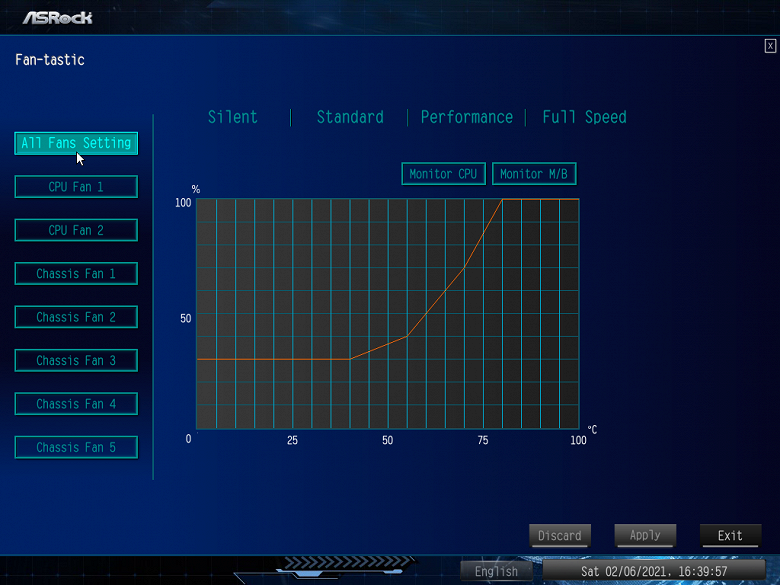

Через ПО или BIOS контролируется 7 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8723 от Anpec Electronics, который тесно связан с контроллером Nuvoton, который осуществляет мониторинг и заведует Multi I/O.

Поскольку у процессоров Ryzen 3000/4000 есть решения с интегрированным GPU, то у материнской платы имеется вывод встроенной в CPU графики по HDMI (декларируется поддержка HDMI 2.1). Также у материнки есть и универсальное гнездо PS/2 для старых клавиатур и мышей.

Аудиоподсистема

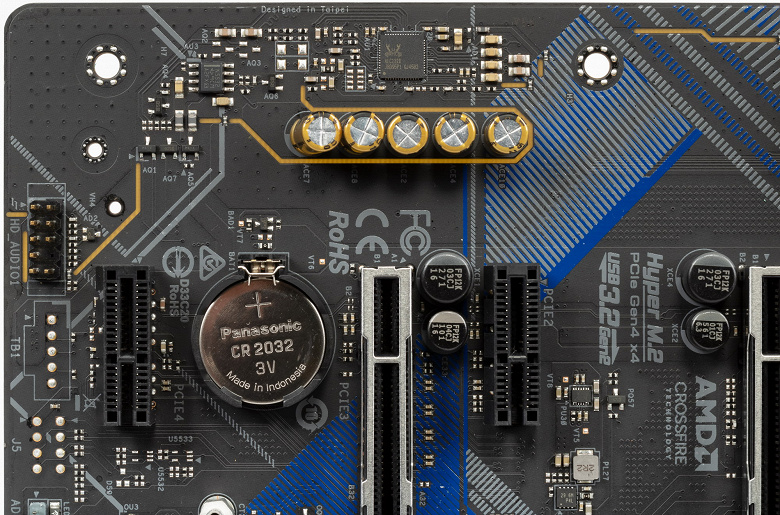

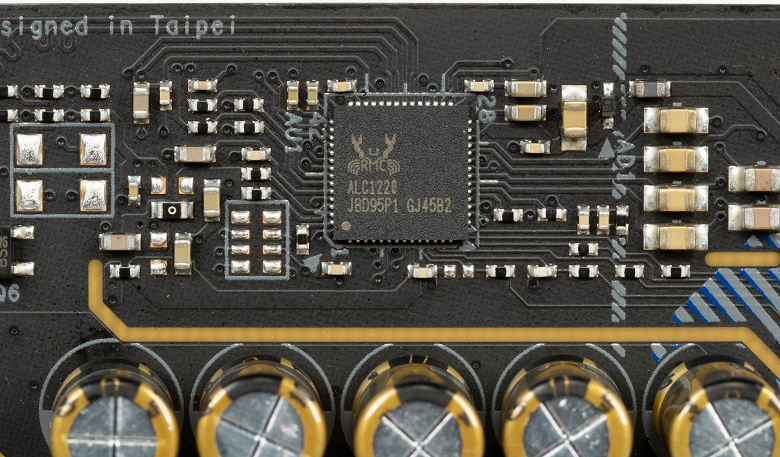

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

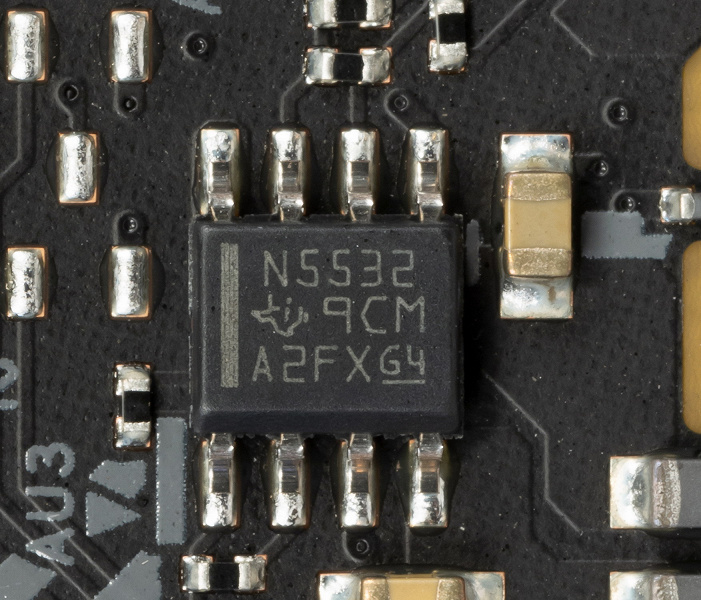

также аудиотракт содержит операционный усилитель NE5532P (Texas Instruments).

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску и позолочены изнутри.

В целом очевидно, что это в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Тестируемое устройство	ASRock B550 Extreme4
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-1,0 дБ /- 1,0 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

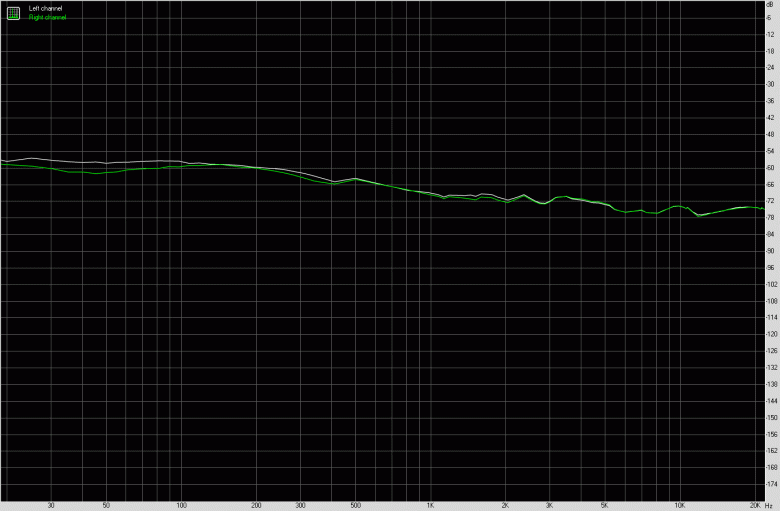

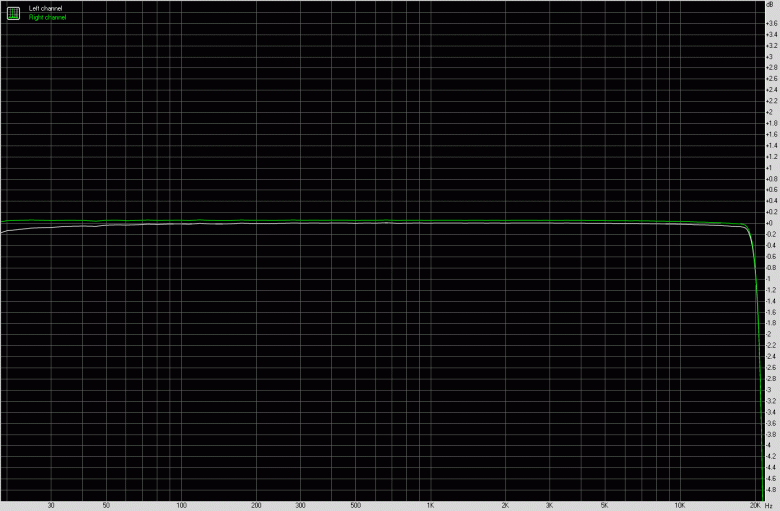

Частотная характеристика

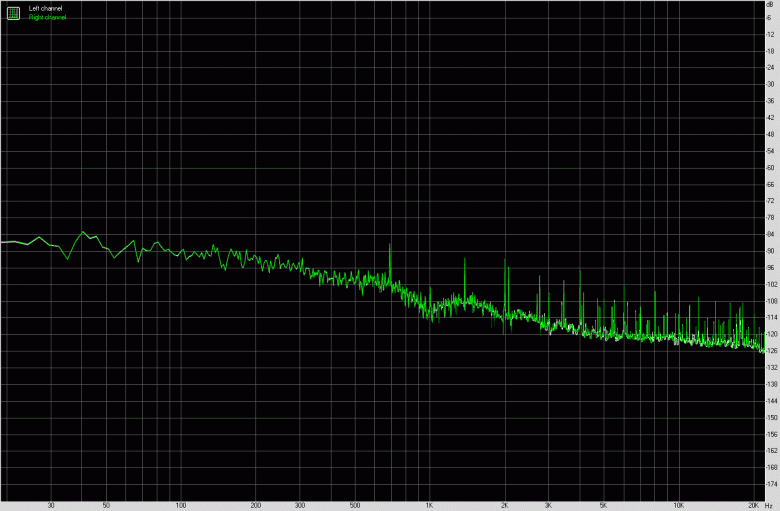

Уровень шума

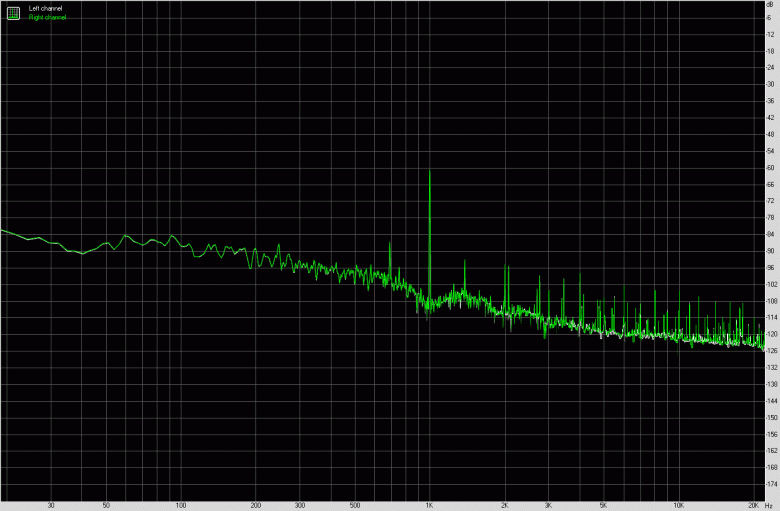

Динамический диапазон

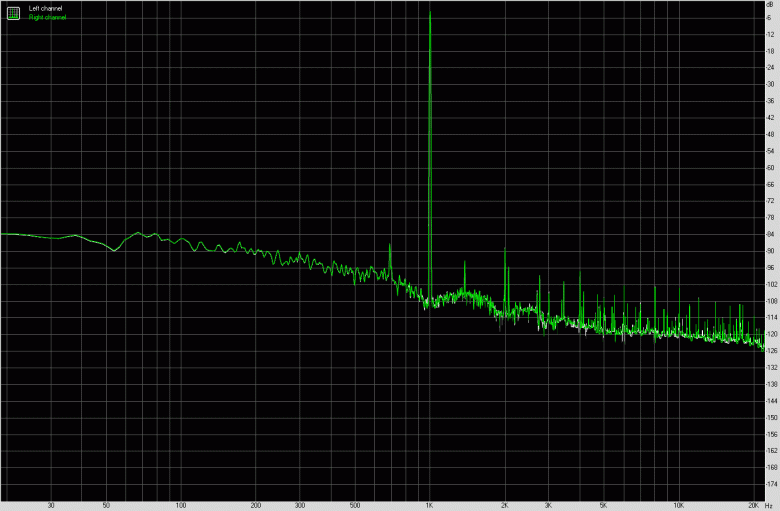

Гармонические искажения + шум (−3 дБ)

Интермодуляционные искажения

Взаимопроникновение стереоканалов

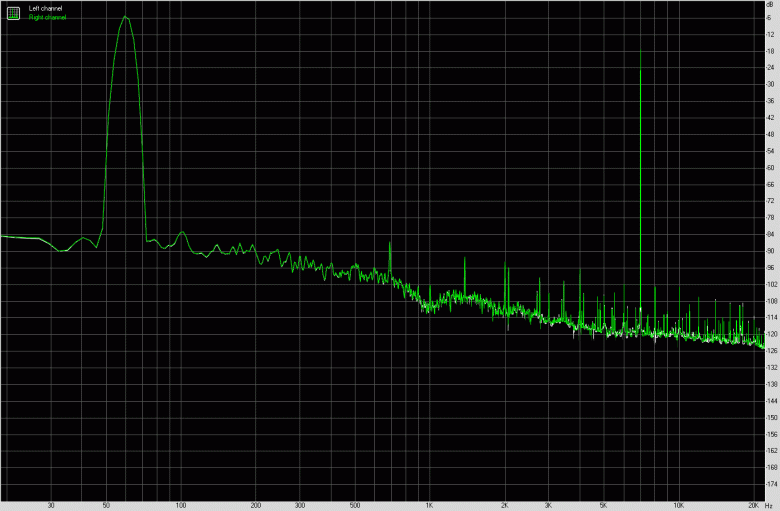

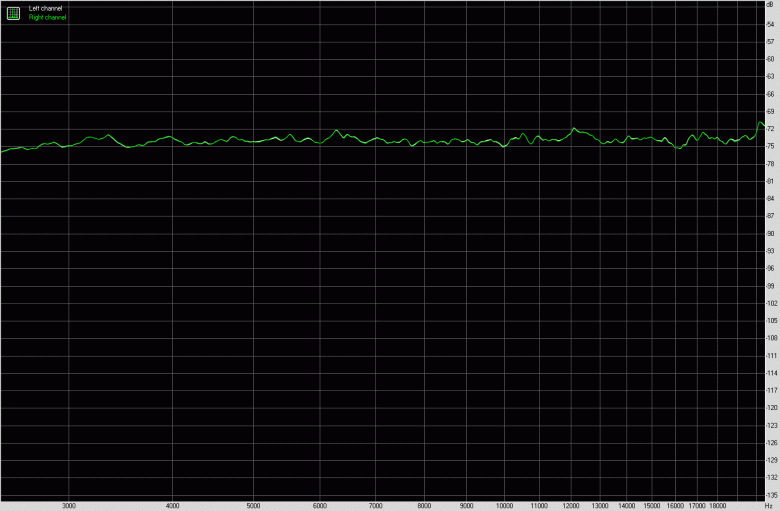

Интермодуляционные искажения (переменная частота)

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

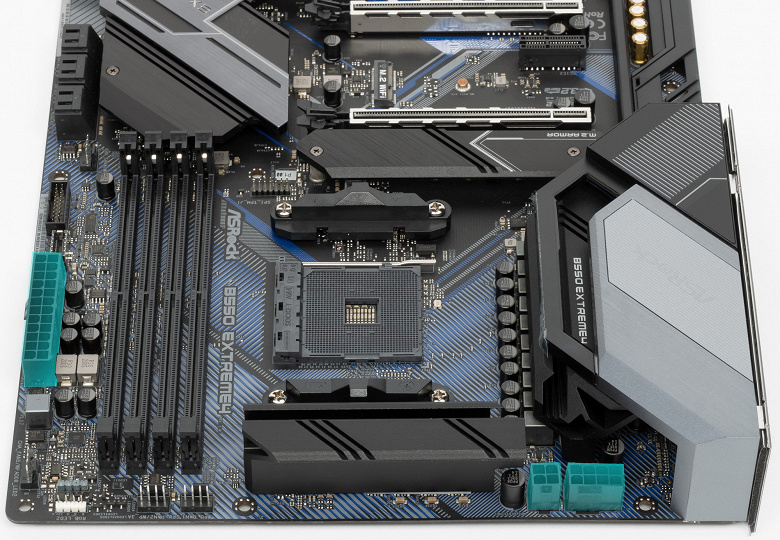

Система питания весьма продвинутая для среднебюджетного уровня матплаты, мы видим 14 фаз.

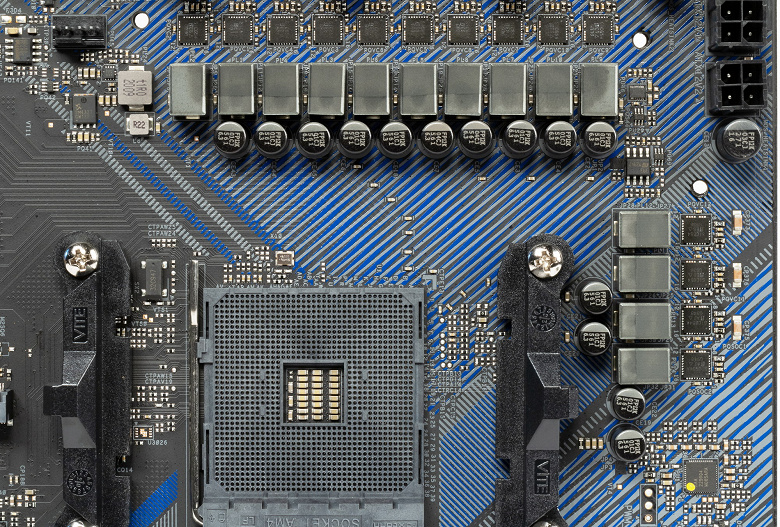

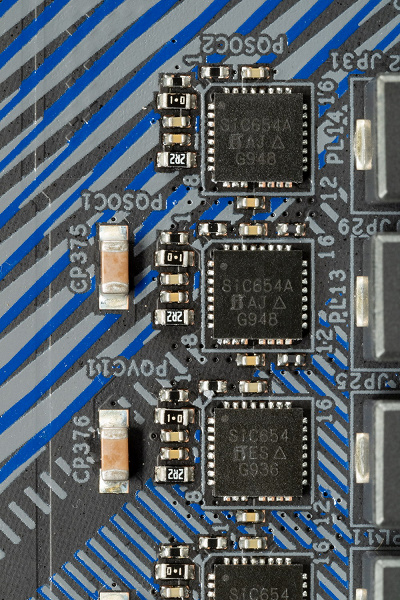

Каждый канал фазы имеет суперферритовую катушку и MOSFET SiC654A от Vishay.

Для управления фазами используется цифровой контроллер RAA229004 от Renesas.

Однако он рассчитан только на 8 фаз максимум. Разумеется, используется старая добрая схема с удвоителями фаз.

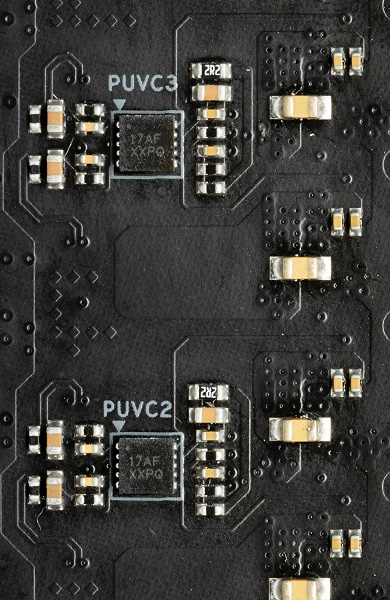

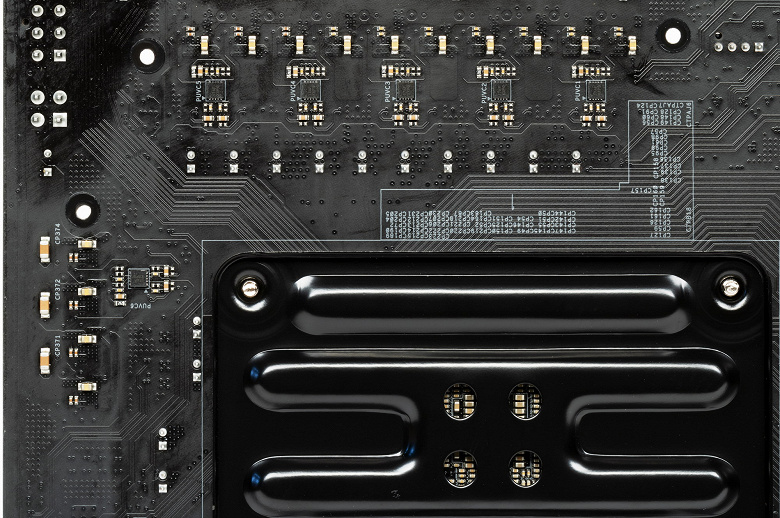

Они расположены на оборотной стороне платы (ISL6617A от того же Renesas, бывшей Intersil).

Так что 12 фаз для ядра преобразуются в 6 (две физических идут за одну на контроллере), а еще 2 для SoC управляются без преобразований.

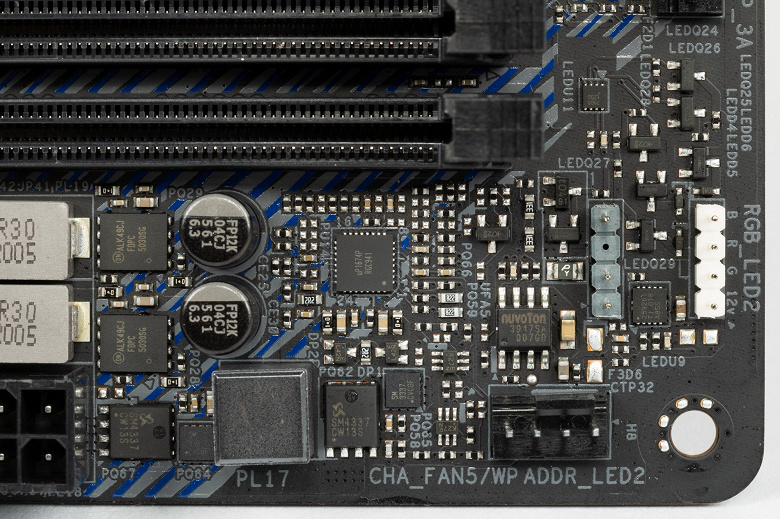

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема на мосфетах Vishay с контроллером uPI.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.

VRM-секция имеет свои два раздельных радиатора.

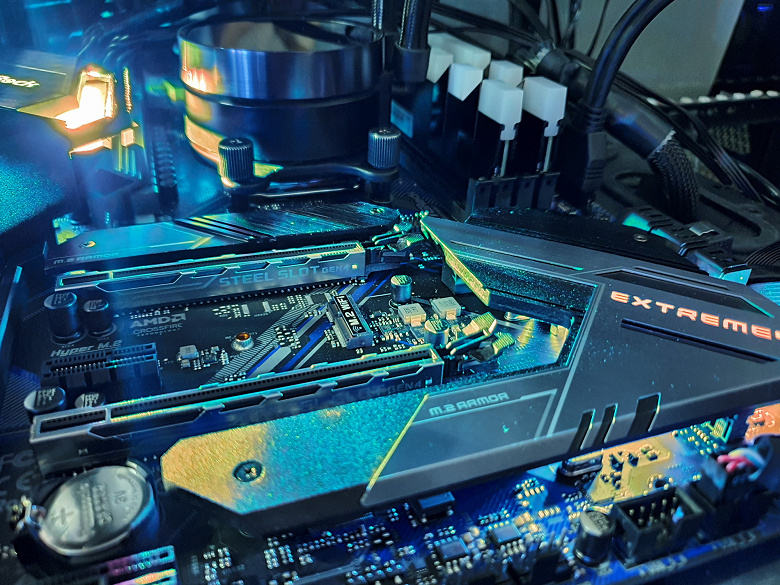

Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И оба M.2 порта имеют свои отдельные радиаторы.

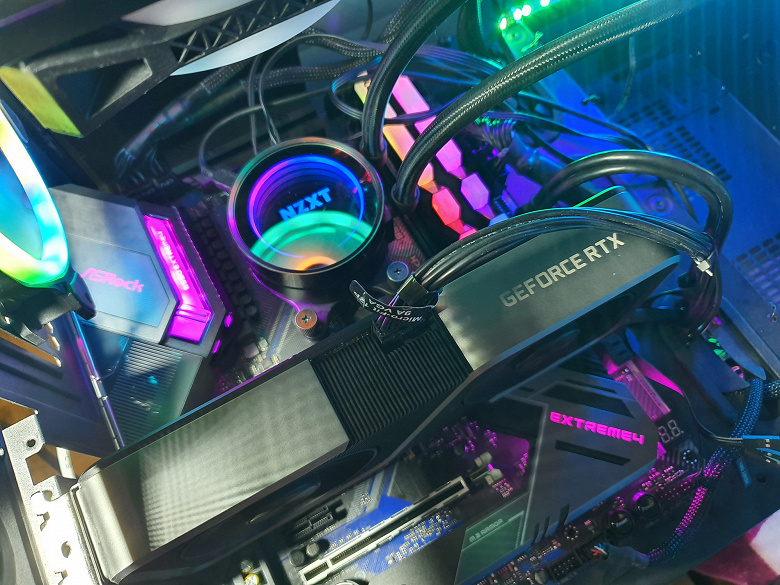

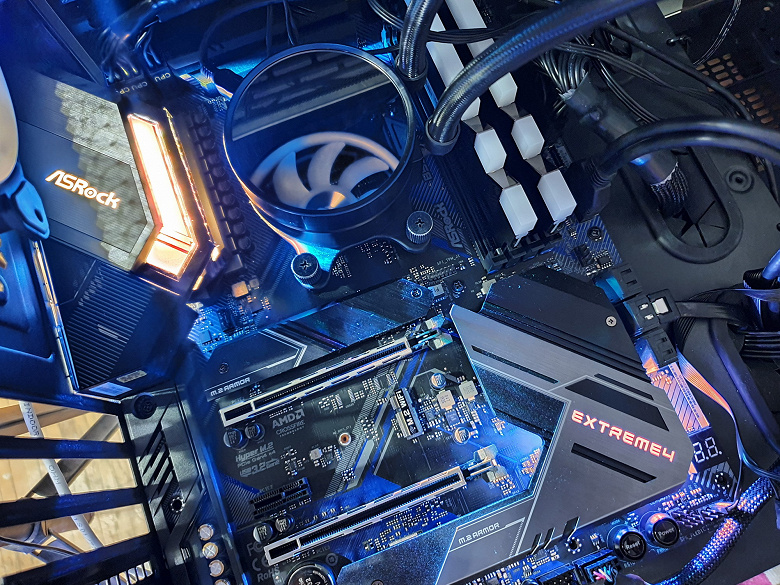

Над блоком разъемов задней панели установлен кожух соответствующего дизайна , он оснащен подсветкой.

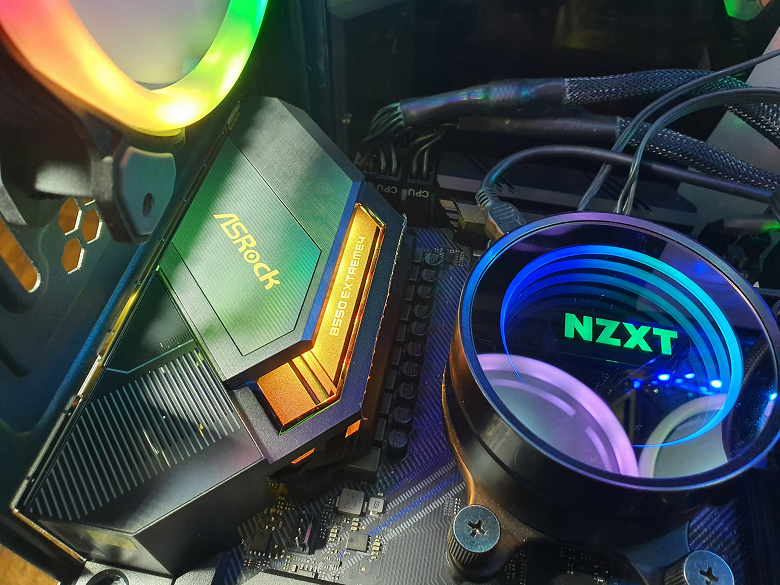

Также подсветка имеется на плате вокруг чипсетного радиатора.

Подсветка

Топовые платы обычно имеют красивую подсветку, которая весьма упрощается по мере спускания в средне- и мало- бюджетные сегменты. Однако именно особенностью дизайна данной платы, несмотря на отсутствие принадлежности к топовым сериям, является присутствие очень яркой подсветки, которая есть на кожухе задней панели выводов и около чипсета. Также мы помним, что есть 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу ASRock RGB Polychrome Sync.

Так что любители ярких ПК могут быть довольны.

Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя ASRock.com. Основная программа — так сказать, менеджер всего «софта» — это App Shop. Ее и следует установить первой.

App Shop помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается и без App Shop. Эта же программа следит и за обновлениями установленного фирменного ПО от ASRock, а также за актуальностью прошивки BIOS.

Начнем с программы: Polychrome Sync, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы ASRock, оснащенные подсветкой, а также ряд компонентов ПК от иных производителей, включая модули памяти.

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

Основной обслуживающей материнскую плату программой является A-Tuning.

Для тех, кому лень возиться с ручными тонкими настройками оверклокинга, имеются три предустановочных режима. Впрочем, отличие между ними небольшое: Performance Mode задает максимально возможные частоты всего для 2-3 ядра, когда как обычный режим довольствуется тем же для одного ядра. Режим Power Saving держит частоты на номинальном (минимальном) уровне, хотя все равно некоторые «всплески» встречаются. Не забываем, что плата — не овеклокерская все же.

Наиболее интересной частью данной программы является возможность настраивания работы вентиляторов (мы не забываем, что у материнской платы есть 7 гнезд для подключения вентиляторов).

Разумеется, есть и иные фирменные утилиты ASRock, однако я уже неоднократно о них рассказывал.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

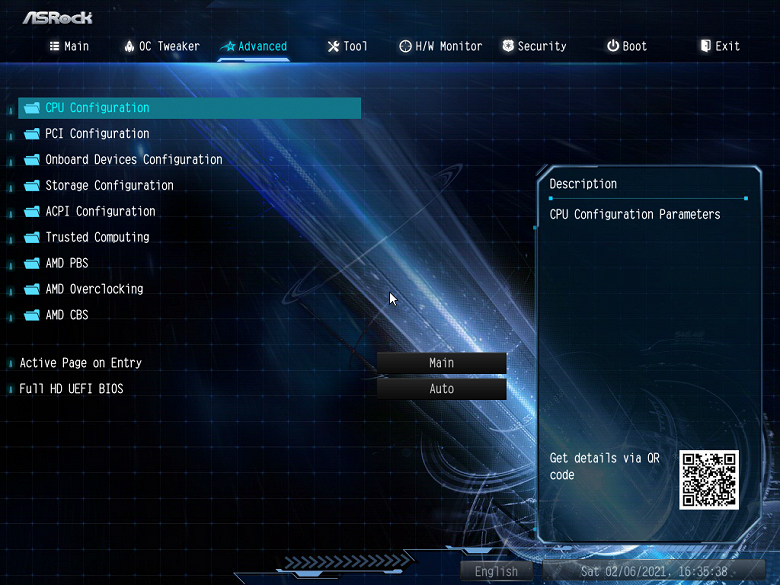

Далее идут разделы «продвинутого» меню, касающиеся работы периферии, настойки каждого USB-порта, и т. д.

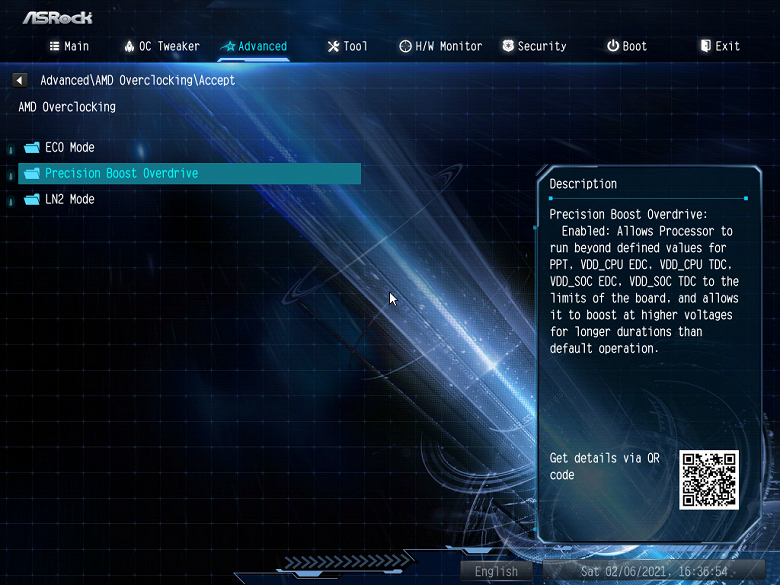

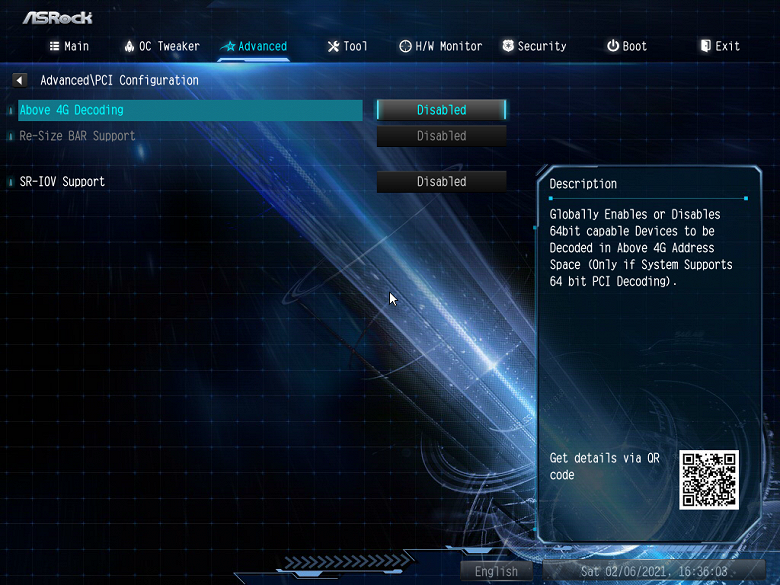

Конечно же, имеется и уже широко разрекламированная опция включения Smart Access Memory от AMD

Которая заключается в активизации Re-sized BAR. Однако мы знаем уже, что это стандартные возможности PCI-e, поэтому нет никакого труда реализовать подобный механизм и на матплатах на чипсетах конкурента AMD, что уже и было сделано многими производителями. Так что, видеокарты Radeon RX 6000 сейчас смогут воспользоваться SAM на большом ассортименте матплат, включая базируемых на Intel Z490 и т. п.

Имеются и встроенные утилиты. Например для обновления прошивки BIOS (путем чтения с флеш-накопителя), записи-чтения пользовательских профилей, а также есть и утилита управлением подсветки.

Закладка мониторинга просто демонстрирует температуры и частоты вращения вентиляторов, давая возможности управлять работой вентиляторов (также это делать можно через утилиту A-Tuning, о которой я ранее писал).

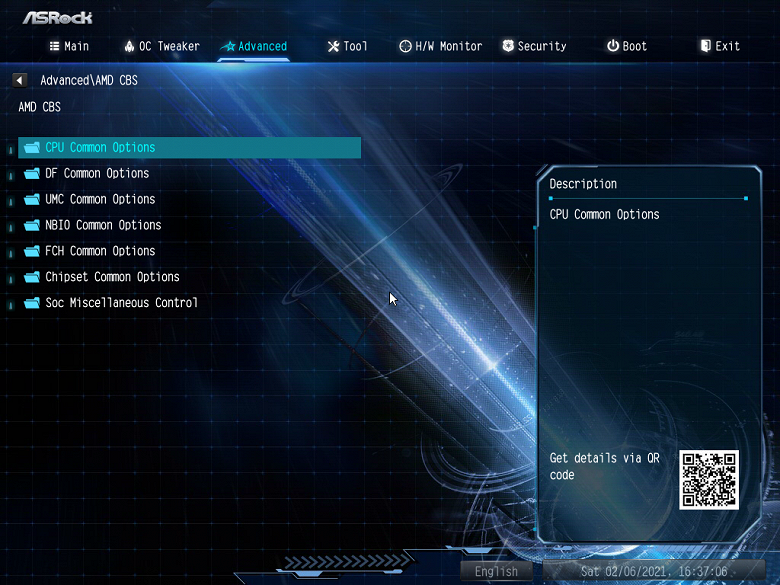

В общем настройки работы системы не сильно отличаются от общепринятых во всех BIOS последних лет, но у ASRock есть свои «фишечки». Настройка процессоров, например, выделена в особый раздел, хотя, казалось бы, должна быть в «разгоне».

Раздел по разгону имеет немного опций, плата не относится к оверклокерским, несмотря на Extreme. Это просто надежная «лошадка» с отличной системой питания.

Работоспособность (и разгон)

Полная конфигурация тестовой системы:

• материнская плата ASRock B550 Extreme4;
• процессор AMD Ryzen 9 5950 3,4 — 4,8 ГГц;
• оперативная память ThermalTake Tough-RAM UDIMM (R009D408GX2-4400C) 16 ГБ (2×8) DDR4 (XMP 4400 МГц);
• накопитель SSD Gigabyte Aorus Gen4 SSD 500 ГБ (GP-AG4500G);
• видеокарта Nvidia GeForce RTX 3070 Founders Edition;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• ЖСО NZXT Kraken X72;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура и мышь Logitech.

• операционная система Windows 10 Pro (v.20H2), 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.6.3.0
• Adobe Premiere CS 2019 (рендеринг видеоролика)

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и CPU-Z.

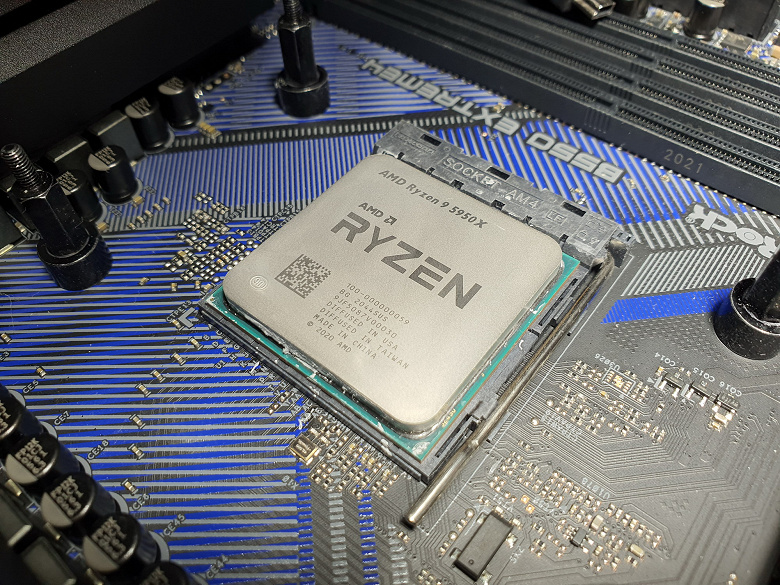

Учитывая, что у этой платы добротная и весьма мощная система питания, я снова взял самый топовый на сегодня процессор (спасибо компании AMD за сэмпл) Ryzen 9 5950X, чтобы проверить работу системы питания материнки. К тому же, я уже ранее писал, что платы такого рода ничем не плохи для флагманского процессора. Ну не поддерживает PCIe 4.0 сам чипсет и имеет урезанное количество линий PCIe и USB-портов по сравнению с X570. Разумеется, для кого-то этот фактор может играть важную роль, однако при В550 нет проблем с шумом чипсетного вентилятора, которым снабжены почти все матплаты на X570. К тому же неплохо знать — как система питания обеспечит данный процессор. Хорошо известно, что современные технологии авторазгона от Intel (Turbo Boost) и AMD (Precision Boost) базируют свои лимиты подъема частот на информации о системе питания на той или иной матплате (UEFI содержит все данные на сей счет). Поэтому и имеет смысл даже среднебюджетные матплаты проверять на топовых процессорах. Понятно, что нет никакого смысла соединять в тандемы слишком простые и малобюджетные материнские платы с флагманскими процессорами (никто, будучи в здравом уме, не станет совершать подобные приобретения).

Также хорошо известно, что внутренняя шина процессоров Ryzen — Infinity Fabric очень чувствительна к разгону, и ранее ее частота не должна была превышать 1800 МГц, а теперь на Ryzen 5000 серии отдельные экземпляры процессоров могут работать и 2000 МГц по этой шине. Хотя практика показала, что как правило, все же 5000 «райзены» в массе своей не переваривают повышение IF выше 1900 МГц. А IF связана с частотой работы памяти множителями. По умолчанию он равен 1. То есть расчет на частоту работы памяти не выше 3600 МГц. Но уже много памяти на рынке с XMP профилями выше 4000 МГц, и тут все зависит от конкретной модели матплаты: на каких-то надо вручную выставлять частоту IF или памяти, а также множителей, а какие-то модели автоматически выставят частоту IF не выше 1800 МГц вне зависимости от частоты работы памяти с XMP профилем (просто подберут нужный множитель). Данная плата от ASRock способна сама реализовать контроль за частотой IF, держа ее не выше 1800 МГц (разумеется, если она выставлена в режиме Auto) и выставляет множитель для частоты памяти автоматически.

Итак, мы видим, что система питания сработала неплохо, и максимальные разовые всплески частот работы ядер получились на уровне 4,9 ГГц, когда как в массе времени они работали на 4,36 ГГц. Если сравнить с базовой частотой 3,4 ГГц, то мы видим, что даже без ручного разгона это прекрасный результат. При этом нагрев процессора был в рамках допустимых значений, блок VRM и чипсет B550 особо не грелись, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 150 Вт.

Собственно, из-за того, что данная материнка не оверклокерская, я какие-то изыскания в плане ручного разгона на ней не проводил.

Выводы

ASRock B550 Extreme4 — материнская плата на среднебюджетном чипсете, обладающая прекрасной системой питания, обеспечивающей стабильную работу даже таких флагманских процессоров, как Ryzen 9 5950X, при этом почти не ограничивая авторазгон, заложенный в рамках AMD PBO.

Для своей стоимости функциональность у ASRock B550 Extreme4 очень хорошая. Она имеет 15 портов USB разных видов (включая 3 USB3 Gen2), 2 слота PCIe х16 (из которых первый получает 16 линий PCIe от процессора) с возможностью создать AMD CrossFire, 2 слота PCIe x1 для карт расширения, 2 слота M.2, 6 портов SATA. Плата предлагает 7 разъемов для подключения вентиляторов и помп, радиаторами оснащены все накопители в слотах M.2. Разве что проводной сетевой контроллер всего один, однако он высокоскоростной, 2,5-гигабитный. Стоит отметить наличие подсветки, включая широкие возможности для подключения дополнительных RGB-устройств.

Напомню, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3000/4000/5000 с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, устанавливая, например, накопители в слоты M.2 (один из них подключается к процессору и потому реализует PCIe 4.0, а второй — к В550, и потому там скорость обмена информацией ограничена интерфейсом PCIe 3.0).

В номинации «Оригинальный дизайн» плата ASRock B550 Extreme4 получила награду:

Благодарим компанию ASRock
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставление Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W

Обзор материнской платы ASRock X570 Steel Legend

Новый чипсет AMD X570 — это полноценный хайп на рынке HEDT (High End Desktop Computer). Поддержка процессоров AMD Ryzen поколения 2 и 3, шина PCI Express 4.0, поддержка Quad CrossFire, — всё это вы наверняка уже читали в анонсах и статьях, посвящённых новым процессорам AMD. Разумеется, собирать компьютер вы будете в дорогом корпусе с окном, так что материнская плата просто обязана притягивать к себе взгляды. И вот когда вы приценились к топовым платам от Gigabyte и Asus, продающимся по цене выше 700$, первоначальный раж сходит, и вы задаётесь вопросом, на чём можно сэкономить, и тут на глаза вам попадается ASRock X570 Steel Legend: всё то же самое, что и у «топов», только без лишней мишуры.

Отличительная особенность материнки — это её цена, около 280$ в розницу, а беглый взгляд на характеристики заставляет удивиться: здесь и сетевой чип от Intel, и аудио кодек Realtec ALC1220, и 8 SATA3, 2 USB 3.2 Gen2 и 10 USB 3.2 Gen1. А если вы посмотрите на радиатор материнской платы, нарочито небрежно вырезанный из толстенного куска алюминия, то и вовсе впадёте в ступор: все признаки топовой платы налицо, а значит надо разобраться, на чём производитель сэкономил, а на чём — нет.

Для начала, список того, в чём нас обделили.

• Для питания процессора используются 50-амперные ключи Dr.MOS
• Нет беспроводной сети 802.11 + bluetooth
• Нет кнопок Power / Reset
• 2 слота PCI Express x16
• Один сетевой адаптер

А теперь посмотрим, на чём производитель экономить не стал

• Конструкция платы с использованием высокоплотного стекловолокна
• Толстая медная подложка для снижения нагрева компонентов, благодаря чему материнка может служить 15-20 лет
• В схеме питания памяти используются премиальные ключи, которые снижают на 70% потерю тока по сравнению с ключами из железного порошка
• Технология Ultra USB Power для быстрой зарядки смартфонов
• Защита от скачков напряжения на всех портах USB, Audio и LAN
• Разгон памяти до 4666 МГц и выше

Внешне ASRock X570 Steel Legend это — бомба! Плата раскрашена под камуфляжную расцветку Acupat (так называемый «цифровой камуфляж для городской среды»), а почти половина площади материнки закрыта радиаторами. Причём, два слота M.2 для SSD имеют один общий теплоотводник, касающийся и кулера на чипсете. Спереди радиатор выглядит гармонично, но сама его суть проявляется в профиль.

Он — толстенный, вырезанный из огромного куска алюминия. Причём, вырез обработан так, словно использовался плазменный резак, оставляющий характерные зазубрены по краям. Вся эта масса внешне выглядит сногсшибательно, и как-то не задумываешься, что всё это ради NVMe SSD с небольшим TDP, где зачастую достаточно алюминиевого распределителя толщиной с бумажку.

Слоты расширения

ASRock использовала странную конфигурацию слотов: всего два x16 слота PCI Express 4.0 для видеокарт и аж 3 PCI Express 4.0 x1, а так же M.2 (Type 2230 Key E) для Wi-Fi модуля. Режим SLI не поддерживается, зато любители нескольких видеокарт могут довольствоваться режимом AMD Quad CrossFireX.

Первый слот x16 имеет позолоченные контакты и армированный корпус.

Подсистема хранения

Плата имеет 2 слота M.2 (PCIe Gen4 x4), причём первый поддерживает ещё и SATA3 накопители, которые представляют собой тупиковую ветвь эволюции и скоро исчезнут из нашей жизни.

А вот для жёстких дисков полное раздолье: 8 портов SATA3 с поддержкой RAID 0,1 и 10.

Звуковой тракт

Как и все топовые материнские платы, ASRock X570 Steel Legend имеет самый современный 7.1-канальный кодек Realtek ALC1220, и здесь звуковой тракт — повод для гордости производителя. Во-первых, сам по себе ЦАП этого кодека имеет соотношение сигнал/шум — 120 дБ. Во-вторых, на фронтальные наушники звук подаётся с усилителя премиального класса, NE5532 от Texas Instruments, и поддерживаются даже самые высокоомные наушники с сопротивлением до 600 Ом(!).

Звуковой тракт изолирован, а сигнал на левый и правый каналы идёт по разным слоям PCB. При подключении акустики, звуковая плата сама определяет сопротивление, так что вы защищены от неадекватных скачков громкости при подключении разных источников звука. В усилители использованы самые лучшие, японские аудиофильские Nichicon Fine Gold, так что даже если вы — меломан, отрицающий встроенный звук, вот подобные решения заставят вас пересмотреть свои принципы.

Порты USB

На задней панельке платы располагаются:

• 1 порт USB 3.2 Gen2 Type-A (до 10 Гбит/с)
• 1 порт USB 3.2 Gen2 Type-C (до 10 Гбит/с)
• 6 портов USB 3.2 Gen1

Все эти порты имеют защиту от электростатического разряда. Ещё 4 порта USB 3.1 Gen1 можно вывести на фронтальную панель корпуса через колодку (используется разветвитель AMS1074). Старые порты USB 2.0 в количестве 4 штук оставлены лишь для совместимости, и вывести их можно тоже через колодку на панель корпуса.

Материнка имеет один гигабитный сетевой порт на базе Intel i211. У данной платы есть брат-близнец, X570 Steel Legend WiFi ax, в которой беспроводная сеть 802.11ax представлена поставляющимся в комплекте адаптером формата M.2.

На момент подготовки обзора у ASRock не было моделей материнских плат на чипе X570 с 10-гигабитной или 2.5-гигабитной сетью, что для меня выглядит как шаг назад: конечно, массовый сектор нацелен на Wi-Fi, и это понятно, но для энтузиастов быстрая проводная сеть — это важный параметр при выборе материнской платы.

Схема питания + охлаждение

Продолжим с системой питания процессора, которой сегодня принято уделять внимания чуть ли не больше, чем любому другому компоненту материнской платы. В рассматриваемой материнке применяется 8+2-фазовая система питания c использованием двухкристалльных МОП-транзисторов, 60-Амперных силовых дросселей и японских конденсаторов Nichicon 12K серии Black. Конденсаторы имеют срок службы 12 тысяч часов при 105 градусах Цельсия, что в реальных условиях эксплуатации означает примерно 14 лет (!).

Конечно, на транзисторах установлены массивные радиаторы, «на лицо ужасные, но добрые внутри». К чему это? А к тому, что площадь рассеивания у них не большая. Можно было легко обойтись небольшими игольчатыми радиаторами, но это не выглядело бы так красиво.

Разъёмы питания ATX12V 8-PIN + ATX12V 4-PIN расположены таким образом, чтобы не мешать ни установке модулей памяти, ни упираться в систему охлаждения. С такой схемой подвода электричества, нехватки питания при разгоне не будет, так что вы можете разгонять самые мощные процессоры.

BIOS и разгон

Традиционный UEFI BIOS рассчитан на тех, кто упорно будет разгонять свой процессор, хотя Ryzen-ы серии Matisse практически не гонятся. Возможно, чтобы направить энергию оверклокеров по другому пути, производитель сконцентрировался на разгоне памяти. Обратите внимание — материнка имеет пресет частоты памяти аж до DDR4-6000, так что задел на будущее здесь огромен.

Как и полагается продукту современного уровня, плата может обновляться через интернет прямо из BIOS-а без свистопляски с загрузочными флешками. Так же присутствуют уже ставшие традиционными функции настройки скоростей вентиляторов, включая тот, что расположен на южном мосту.

Разгонный потенциал мы протестировали на процессоре AMD Ryzen 5 3600X, заставив его работать на частоте 4.25 ГГц при напряжении 1.35 В. В качестве охлаждения использовался Noctua NH-U12A.

Выводы

Не знаю, как маркетологам удаётся сделать "не очень топовый топ", но ASRock X570 Steel Legend — именно такой случай. Для людей, которые покупают исключительно новый чипсет X570 с заделом на будущее, и которым нужен просто десктоп, эта плата и создавалась. Да, у соседей по парте есть 3 слота M2, а здесь всего 2, у кого-то там 10-гигабитная сеть и Wi-Fi, а здесь — простой гигабит. Ни кнопок Power/Reset, ни даже индикатора POST-кодов тут нет, а всю фантазию производитель вложил в толстенный радиатор и раскраску PCB.

Тем не менее, на сегодня только у ASRock в сегменте X570 плат есть 8 портов SATA-600, только эта компания устанавливает два разъёма питания для процессора в данной ценовой категории и обещает поддержку DDR4-6000. Так что если вы сильно стеснены в средствах, вот такое решение, в котором вы платите за качественную элементную базу — оптимальный выбор.

Источник https://i2hard.ru/publications/22886/

Источник https://www.ixbt.com/platform/asrock-b550-extreme4-review.html

Источник https://www.hwp.ru/articles/obzor_motherboard_ASRock_X570_Steel_Legend_152709/
