Обзор: материнские платы ASUS на Intel Z97

ASUS не только показала новые материнские платы, отличающиеся от предыдущих моделей другим числом в названии, но и добавила для материнских плат Z97 функцию под названием 5-way Optimization. Она позволит ещё сильнее увеличить комфорт работы с системой. Напомним предыдущие четыре функции: TPU, EPU, DIGI+ Power и FAN Xpert 2. Последняя была оптимизирована, ASUS называет новую функцию «Fan Xpert 3». Пятая функция получила название «TurboApp». Но что за этим скрывается? Перед нами не мобильное приложение для смартфонов или планшетов, а дополнительная функция пакета ASUS AI Suite 3.

Данная утилита позволяет для каждого приложения настроить индивидуальные параметры: какой множитель CPU использовать, какую звуковую схему активировать, какой приоритет сети выставить. Например, можно явно указать более высокую скорость CPU для игр, а обычные приложения запускать со стандартной частотой.

Hyper Express

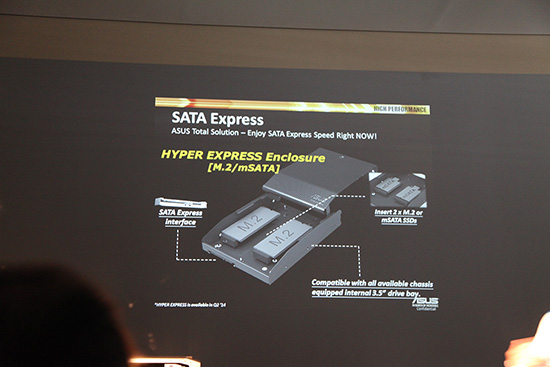

Решение: Hyper Express с двумя накопителями M.2/mSATA.

Ещё одной интересной функцией можно назвать Hyper Express. За этим названием скрывается два накопителя M.2 или mSATA, которые работают в режиме RAID 0 и подключены через интерфейс SATA Express. Такое подключение обеспечивает значительный прирост пропускной способности. По крайней мере, сегодня такое решение действительно имеет смысл, так как «родные» SSD с интерфейсом SATA Express ещё не появились.

Решение на двух обычных 2,5″ SSD:

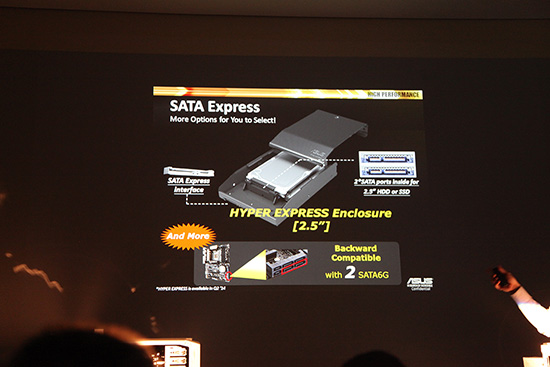

Решение: Hyper Express на двух 2,5″ SSD.

Интерфейс SATA Express отличается высокой гибкостью. Он состоит из двух обычных портов SATA и разъёма для интерфейса PCI Express. Если интерфейс SATA Express не требуется, то два порта SATA можно использовать в обычном режиме.

TrueVolt USB (только на материнских платах ROG)

Стабильное 5-В питание USB

Многие пользователи ценят стабильное питание по USB-портам. Эксклюзивно для материнских плат семейства ROG ASUS предлагает функцию «TrueVolt USB». Данная функция ASUS позволяет гарантировать, что по задним портам USB и по передним портам USB в любое время обеспечивается стабильное напряжение 5 В.

LANGuard (только на материнских платах ROG)

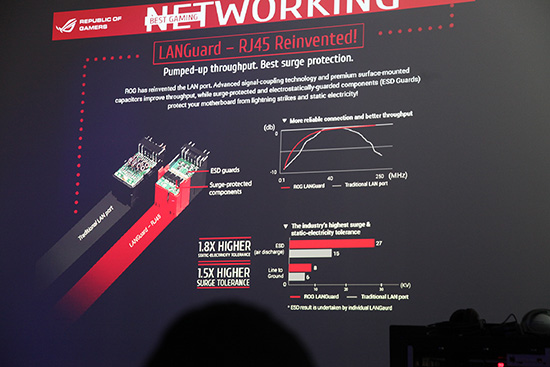

LANGuard: более высокая производительность и лучшая защита

С помощью функции LANGuard ASUS «повторно изобрела» LAN-порт. Во-первых, производитель обещает увеличение пропускной способности через использование соединения сигналов (signal coupling) и премиальных конденсаторов. Также используются специальные схемы защиты от электростатики и ударов молнии. В результате устойчивость к электростатике увеличилась в 1,8 раза, устойчивость к чрезмерно высоким напряжениям — в 1,5 раза. Но провести практические тесты здесь вряд ли возможно.

GameFirst III (только на материнских платах ROG)

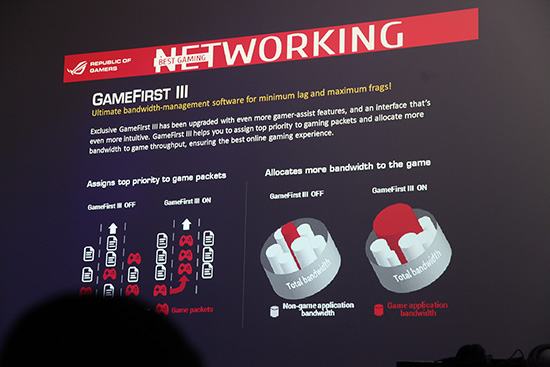

GameFirst III: приоритеты сетевых пакетов для онлайновых игр

Хардкорные геймеры вряд ли будут возражать против выставления максимальных приоритетов для пакетов игрового трафика. По этой причине на всех материнских платах ROG доступна функция GameFirst, которая теперь добралась до третьего поколения. Если её активировать, то через LAN-порт будут, в первую очередь, проходить сетевые пакеты онлайновых игр. Такой подход должен снизить задержки в онлайновых играх на несколько миллисекунд, хотя основным критерием остаётся качество канала подключения к Интернету.

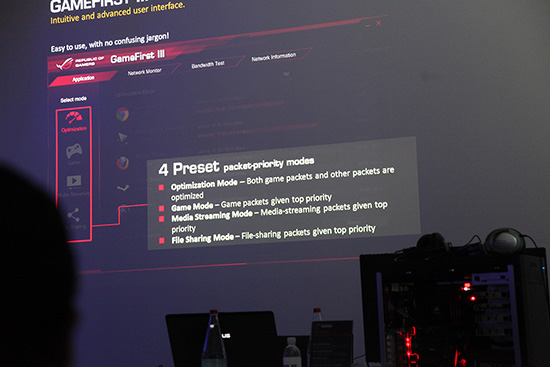

GameFirst III: доступны четыре режима, для каждого сценария можно выбрать нужный

В меню GameFirst III можно выбирать оптимальный режим для каждого сценария. Режим «Optimization Mode» обеспечивает автоматическое выставление приоритетов для сетевых пакетов, данный режим является стандартным. Режим «Game Mode» выставляет приоритет пакетам онлайновых игр. Третий режим «Media Streaming Mode» нацелен на лучшие условия для потокового вещания, а для файлообменных сервисов будет полезен режим «File Sharing Mode».

Обзор и тест материнской платы MSI Z97I GAMING AC

Линейку материнских плат на новом чипсете Intel Z97 компания MSI представила в весьма широком ассортименте. Выпуском новых моделей компания охватила запросы потребителей для сборки систем, как начального уровня, так и для экстремальных игровых ПК. Не обошла стороной компания MSI и геймеров, желающих собрать современный игровой ПК в очень компактном корпусе. Специально для таких условий в рамках линейки GAMING компания выпустила материнскую плату MSI Z97I Gaming AC форм-фактора Mini-ITX. Данная материнская плата, невзирая на свои скромные габариты, обладает весьма серьезными возможностями по работе с мощными игровыми комплектующими. Касается это в полной мере, как процессоров, так и видеокарт. Разгоном MSI Z97I Gaming AC также не обделена. Если еще учесть, что данная малютка оснащена модулем Wi-Fi, звуковой подсистемой Audio Boost2 и сетевой картой Atheros Killer E2205, то перед нами предстает весьма компактный и интересный девайс в лице MSI Z97I Gaming AC.

Упаковка и комплектация

Дизайн упаковки Z97I Gaming AC выполнен в стиле, схожем со всей серией GAMING от MSI. Это и непременное использование черного и красного цветов в оформлении упаковки, и белый дракон на ее лицевой стороне. Фронтальная часть коробки весьма информативна. Здесь пользователь узнает не только о модели и серии материнской платы, которая находится внутри, но и ознакомится с некоторыми фирменными технологическими особенностями.

Тыльная сторона коробки Z97I Gaming AC предоставляет пользователю более развернутую информацию о материнской плате, включая технические характеристики и схематично представленный перечень разъемов задней панели. Также здесь приводится развернутое описание тех технологических особенностей Z97I Gaming AC, которые компания MSI подчеркивает как явное превосходство над конкурентами.

В комплектацию MSIZ97I Gaming AC входит:

• материнская плата Z97I Gaming AC;
• заглушка на заднюю панель;
• диски с драйверами и фирменными утилитами;
• документация, включая руководство пользователя и инструкции по сборке системы;
• кабели SATA 6Гбит/с 2 шт.;
• модуль Wi-Fi/Bluetooth;
• Wi-Fi антенны 2 шт.;
• металлический значок MSI;
• табличка "I'm sorry busy gaming".

Кроме того, в рамках совместной акции "Потанкуем!" от компаний MSI и Gaijin Entertainment ко всем материнским платам GAMING 9-й серии в игре War Thunder прилагается бонусный комплект в виде тяжелого танка KV-1B и 1000 Золотых Орлов. Разумеется, что материнская плата MSI Z97I Gaming AC учувствует в данной акции. Для того чтобы получить этот бонусный пакет, необходимо зарегистрировать серийный номер материнской платы на сайте акции.

Примечательно, что модуль Wi-Fi/Bluetooth реализован в виде отдельного устройства, подключаемого к материнской плате с помощью специального разъема, а не реализованного на плату нативно.

Внешний вид и технологические особенности

MSI Z97I Gaming AC выполнена в форм-факторе Mini-ITX, с физическими размерами 170х170 мм. Для крепления платы в корпус системного блока предусмотрены 4 отверстия. Материнская плата поддерживает процессоры Intel Core 4-го и 5-го поколения.

Главной особенностью Z97I Gaming AC является компактность, поэтому плотное расположение элементов здесь не является чем-то удивительным. Материнская плата обладает всего одним слотом расширения PCI-E x16 3.0 и двумя разъемами DIMM DDR3. Для подключения накопителей с интерфейсом SATA-3 предусмотрено 4 разъема.

На задней панели Z97I Gaming AC располагает восемью разъемами USB, половина из которых окрашены в синий цвет, они имеет версию 3.0. Также здесь присутствуют два порта eSATA 6Гбит/с. Для подключения клавиатуры есть гнездо PS/2, а для источников видеовыхода пара разъемов HDMI и один разъем DisplayPort. За звуковую составляющую тут отвечают шесть гнезд 3,5 Jack и один оптический S/PDIF out. Последним и немаловажным наличием является присутствие 1000 Мбит/с разъема сетевой карты Atheros Killer E2205.

По сравнению с классическими платами формата АТХ компоновка MSI Z97I Gaming AC отличается тем, что здесь звуковой кодек и разъем питания 24-pin находятся в верхней части материнской платы.

Но не всем элементам нашлось место на лицевой стороне печатной платы. Так, например, отдельные микросхемы, которые в обычных материнских платах находятся с фронтальной стороны, на Z97I Gaming AC нашли свое место на обратной стороне платы.

За звук в Z97I Gaming AC отвечает звуковая система Audio Boost2, работающая под управлением контроллера Realtek ALC1150 и микросхемы встроенного усилителя наушников TI OPA1652.

Материнская плата использует питание по схеме 24+8pin. Сразу за разъемом дополнительного питания находится батарея BIOS.

Основной разъем питания вынесен на верхнюю часть материнской платы. Близ него находится 19-пиновый разъем для вывода USB 3.0 на переднюю часть корпуса.

Обладая разъемом PCI-E x16 3.0, материнская плата MSI Z97I Gaming AC способна принять на свой борт любой топовый графический ускоритель. Исключения нет даже для двухчиповых графических решений.

Слева от разъема PCI-E x16 находится гнездо для модуля Wi-Fi/Bluetooth, а также кнопка для сброса настроек BIOS.

Разъемов для оперативной памяти у MSI Z97I Gaming AC, каждый из которых поддерживает модули памяти объемом до 8Гб, всего 2. Таким образом, максимальный объем памяти, который можно установить на MSI Z97I Gaming AC, составляет 16Гб, чего достаточно для мощной игровой системы.

Микросхеме NUVOTON NCT 6792D, отвечающей ввод-вывод информации, нашлось место только на тыльной стороне печатной платы.

Что касается подсистемы питания процессора, то здесь используется 6-фазная схема. Функции ШИМ-контроллера возложены на микросхему uP1649 производства uPI Semiconductor, которая находится недалеко от силовой обвязки.

Сердцем же MSI Z97I Gaming AC является микросхема чипсета Intel Z97. Кристалл микросхемы имеет скромные габариты и не оснащен рамкой, защищающей от сколов.

Охлаждением чипсета материнской платы и преобразователя питания занимается металлическая конструкция, которая состоит из двух радиаторов, соединенных между собой тепловой трубкой.

Контакт с силовой частью VRM производится через термопрокладку, а с чипсетом Intel Z97 c помощью термопасты.

Возможности BIOS

MSI Z97I GAMING AC комплектуется UEFI BIOS, который имеет фирменный загрузчик ClickBIOS 4 с красивым графическим оформлением.

BIOS доступен для управления на 15 языках, включая русский.

Основные опции, отвечающие за управление устройствами и параметрами материнской платы, находятся во вкладке "Settings".

За разгон системы отвечает вкладка "ОС". Стоит заметить, что, несмотря на miniITX форм-фактор материнской платы, она буквально до предела начинена подробными опциями по разгону компонентов.

Так, например, изменение частоты памяти доступно в пределах от DDR3-800 до DDR3-3200. Разумеется, если ваша память поддерживает такие частоты.

Кроме того, доступен выбор и тончайшая настройка таймингов памяти.

Не лишена материнская плата MSI Z97I GAMING AC и регулировки напряжений. Полные настройки доступны пользователю сразу после входа во вкладку "ОС".

Третья вкладка M-Flash отвечает за обновление прошивки BIOS.

Разумеется, что различные профили разгона можно сохранять, и в том числе, импортировать/экспортировать их в виде файла воспользовавшись внешним носителем.

Вкладка "Hardware Monitor" позволяет не только отслеживать напряжения материнской платы и процессора, но управлять оборотами вентиляторов с помощью специального графика с нанесенными на него регулируемыми контрольными точками.

Вкладка "Board Explorer", которая пригодится скорее новичкам, отображает какой из разъемов или портов материнской платы используется. По возможности также возможно отображение подключенного к материнской плате устройства. Так, например, при наведении на сокет, программа верно отображает тестовый процессор.

Технические характеристики

Intel® Socket 1150 for 4 th and 5 th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors

2 x DIMM, Max. 16GB, DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/3000*/3100*/3200*/3300* (OC) Non-ECC
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

1 x PCIe 3.0 x16

Intel® Z97 chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
2 х eSATA 6Gb/s port(s)

Killer E2205 (Gigabit Ethernet)

Intel® Z97 chipset :
6 x 3.0 (4 разъема на задней панели, Intel Z97)
6 x 2.0 (4 разъема на задней панели, Intel Z97)

Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652

Разъемы на задней панели

1 x DisplayPort

1 x Optical S/PDIF out

6 x аудиопортов

1 х кнопка для сброса CMOS

Разъeмы на плате

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

1 x USB 2.0 с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

64 Mб Flash ROM UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0

Mini-ITX, (170 х 170 мм)

Конфигурация тестовогостенда и тестирование

Intel Core i7-4790k 4,0GHz LGA1150 (HyperThreading On, TurboBoost 4,4GHz)

Обзор и тестирование материнской платы Asus Z97I-Plus

Лаборатория продолжает знакомить своих читателей с модельным рядом материнских плат LGA 1150 на базе набора системной логики Intel Z97.

реклама

В данном обзоре будет рассмотрена Asus Z97I-Plus – системная плата форм-фактора Mini-ITX, которая сочетает приемлемую стоимость и высокий уровень оснащения. Мы попробуем выяснить, насколько удачной (или неудачной) она получилась.

По данным price.ru, цены на Asus Z97I-Plus (на момент тестирования) начинаются от 5500 рублей.

Упаковка и комплектация

Как и подобает материнским платам форм-фактора Mini-ITX, Z97I-Plus поставляется в коробке очень небольших размеров, разве что «вглубь» коробка крупнее привычного. Какой-либо информативности лицевая сторона коробки не предоставляет, вся основная информация о продукте размещена с обратной стороны:

Здесь традиционно для Asus перечислены основные технические характеристики платы, а также представлена ее фотография. Здесь же перечислены некоторые из фирменных технологий.

реклама

Внутреннее убранство коробки состоит из двух отсеков. Сверху в отдельной коробке размещена непосредственно материнская плата:

Под коробкой с материнской платой находится картонная «ванна», в которой расположен комплект поставки платы:

В комплект поставки входит:

• Заглушка на заднюю панель;
• Краткое руководство пользователя на нескольких языках, включая русский;
• Подробное руководство пользователя на английском языке;
• Четыре кабеля SATA 6 Гбит/с, два из которых оснащены одним угловым разъемом, два оставшихся кабеля – прямые;
• Wi-Fi антенна;
• Удлинитель для более удобного подключения корпусных кнопок включения/перезагрузки и индикации активности HDD/наличия питания;
• Диск с программным обеспечением.

Каких-либо претензий к комплекту поставки платы нет, на мелочах здесь не экономили: количество кабелей SATA совпадает с количеством портов на плате, заглушка интерфейсной панели сделана с мягкой обивкой, для большего удобства подключения корпусных кнопок/светодиодов есть провода-удлинители.

Дизайн и особенности платы

Asus Z97I-Plus выполнена в размерах форм-фактора Mini-ITX (170х170 мм).

Первое, что бросается в глаза при взгляде на Z97I-Plus, это измененная по сравнению со многими другими ITX-платами Asus компоновка преобразователя питания процессора: на сей раз, преобразователь питания поместился без использования дополнительной платы, как сделано на платах Impact или серий PRO/DELUXE. При этом, не смотря на необходимость освобождения дополнительного пространства – на неизменном месте остался процессорный разъем, находящийся почти по центру платы. В остальном, можно лишь отметить высокую плотность компоновки элементов, присущую любым компактным решениям.

По фотографии обратной стороны платы можно отметить, что для радиатора преобразователя питания процессора используется винтовое крепление, в то время как радиатор набора системной логики довольствуется подпружиненными пластмассовыми гвоздями. Из-за отсутствия свободного места, с обратной стороны платы был расположен разъем M.2 Socket 3:

Данный разъем должен работать как в режиме PCI-E, так и в режиме SATA. Производителем предусмотрено крепление для накопителей разной длины:

реклама

Данные точки крепления рассчитаны под наиболее популярные накопители длиной 60 мм и 80 мм. Ну да ладно, вернемся к рассмотрению лицевой стороны платы.
