Материнская плата Asus P5B Deluxe: описание, характеристики, отзывы
Сегодняшний герой обзора давно пропал с полок магазинов, и в Интернете его уже не найти. Если постараться, можно, конечно, достать эту материнскую плату, Asus P5B Deluxe, у других пользователей. Хотя смысла в том особого нет. Сейчас эта модель является лишь примером того, как развивалось производство материнских плат компании. Новинки давно поменяли свой формат, обзавелись мощными чипсетами и освободились от лишних разъемов на интерфейсной панели.
Плата
Модель Asus P5B Deluxe характеристики получила мощные. В 2006 году это была практически самая сильная материнская плата на рынке. Даже когда в продаже появилась серия P5K на обновленном чипсете, эта «материнка» являлась востребованной и интересной для покупателей. Во время выхода новинки модель P5B была надежным варрантом, так как уже полгода служила верой и правдой.
Кроме того, как любой новый продукт, серия получила чересчур завышенную стоимость. Поэтому пользователи с удовольствием поддерживали производство и уже якобы «устаревшую» материнскую плату.
Поставка
Новая плата Asus P5B Deluxe поставлялась в стандартной упаковке. В ней не было ничего особенного. Вся серия выпускалась именно в такой коробке. Она был окрашена в голубой цвет. Спереди имелось достаточно много информации. Указывалась модель платы, поддержка основных чипсетов. Также на нескольких языках был указан слоган: «Настройте скорость как хотите!», что сразу намекало покупателям на разгонный потенциал модели.
На обратной стороне коробки информации было еще больше. Тут указывался формат чипсета, фирменные технологии, новые опции и т. д. Также была изображена схема, на которой можно было найти основные элементы на продукте, где была расположена система охлаждения, процессор, аудиосистема, питание.
Технологии
Продолжая рассматривать коробку, можно было найти основные технологии. На них остановимся подробнее. Производитель упоминал об AI NOS, которой сейчас никого не удивишь. Тогда это было достаточно интересное и очень необходимое решение для многих покупателей. Технология позволяла автоматически разгонять плату, учитывая нагрузку на систему.
Следующая опция AI Gear представляла несколько профилей, позволяющих настраивать всю систему так, чтобы регулировка частоты чипа, системной шины и напряжения были сбалансированы. Таким образом, «материнка» не создавала много шума и снижала энергопотребление.
AI Nap также работала над шумностью платы. Технология позволяла снизить шум и энергопотребление. Сейчас эта функция не удивительна для пользователей. А тогда каждый мог «усыпить» свой ПК без потери данных и процессов работы.
Комплект
Была в коробке для Asus P5B Deluxe инструкция. Она не была богата описаниями и подробностями, но в принципе позволяла успешно установить «материнку» в корпус. Те, кому было недостаточно этой информации, могли найти дополнительную помощь в Интернете. Также в коробке находился диск с драйверами, программным обеспечением, совместимым с Windows Vista.
Кроме прочего, можно было найти шлейфы для FDD, который сейчас нигде не используется, UltraDMA, 4 штуки Serial ATA. Оснастили комплектацию двумя переходниками питания SATA, заглушкой для панели, планкой с двумя разъемами USB. Бонусом в коробку положили фирменную наклейку.
Компоновка
Интересным получился и внешний вид Asus P5B Deluxe. Обзор дизайна интересен, прежде всего, компоновкой элементной базы. Она выполнена хорошо, хотя со временем нашлись практические нарекания. Первое, что бросается в глаза, – это неудачное размещение PCIE x1. В этот слот можно поместить лишь небольшого размера плату, так как рядом находится радиатор для северного моста.
Кстати, оба «мостика» получили алюминиевую защиту, но во время разгона и других мощных нагрузок радиаторы справлялись не в полной мере. Если корпус ПК небольшой, то подобраться к порту Floppy очень неудобно. Поэтому часто приходилось использовать шлейф для установки платы.
За работу двух жестких дисков в массиве отвечает контроллер JMicron JMB363. Чтобы сформировать их в кучу, можно также использовать External SATA, но это, как показала практика, очень неудобно. Вышеуказанный контроллер же не только корректно организовывает работу ЖД, но и обеспечивает порт IDE, которого на плате больше не встретишь.
Порты
Более 10 лет назад материнские платы имели огромное количество слотов и разъемов, которых сейчас не встретишь. Некоторые из них уже и тогда были лишними. Каких-то хватало, каких-то – нет. Так или иначе, плата была достаточно нагружена.
В этой модели есть три порта для PCI, такое же количество для PCIE х1, есть и разъем PCIE х16. Последний использует видеокарта для Asus P5B Deluxe. В зависимости от модификации, на этой плате может быть 8 или 10 разъемов USB. Чаще всего четыре из них выводят на интерфейсную панель.
COM-порт также оставили в наличии. Есть контроллер для Интернета, который работает со скоростью до 1 Гбит/с. За звук отвечает восьмиканальный кодекс. Стабилизатор питания имеет три канала и сформирован на довольно надежных полимерных конденсаторах. Дополнительных элементов охлаждения, помимо полевых транзисторов, здесь нет.
Интерфейсная панель обзавелась двумя разъемами — для клавиатуры и мыши формата PS/2. Есть тут параллельный LPT. Для аудиопортов — шесть мест, четыре разъема USB и место для подключения сетевого кабеля. Кроме того, есть SATA On-the-Go, S/PDIF коаксиальный и оптический.
На плату устанавливается четыре вентилятора. Для процессора он четырехконтактный. Остальные три имеют по три контакта. Разъем для кулера расположили, немного отдалив от чипа, недалеко от слотов памяти. Остальные места для подключения вентиляторов размещены удобно для равномерного распределения охлаждения.
Кстати, кулер также наделили особой технологией, которая автоматически регулирует скорость вентилятора, относимого к процессору, и других механизмов, находящихся рядом.
Поддержка
Новая модель платы поддерживала большое количество процессоров. Так можно было подключать Intel Pentium 4, Pentium D / EE, Celeron-D и Core 2 Duo. Сокет имел разъем LGA775, что также позволяло функционировать технологии HyperThreading. Таким образом, ядро процессоров могло исполнять большее количество потоков данных.
Северный мост работал с 82P965, а южный – 82801HR. Для памяти было четыре порта, которые поддерживали формат DDR2. Максимальный её объем достигал 8 Гб, что на то время было довольно много. Частоты памяти могли достигать 1066 МГц. Доступ к ОЗУ двухканальный, а на плате имелся дополнительно индикатор питания.
Управление
Для Asus P5B Deluxe обновление BIOS прошло успешно. Версия AMI имеет большое разнообразие настроек и регулировки. В принципе, меню интуитивно понятное, тут можно легко разобраться с разгоном системы.
Оверклокинг приводит к тому, что тактовая частота чипа может быть увеличена до 400 МГц. Рабочая частота памяти ускоряется с 533 до 1067 МГц, что на 2006 год было очень хорошим показателем. Шину PCI Express также легко ускорить до 150 МГц.
Чтобы система работала сбалансировано, можно поменять напряжение питания памяти. Таким образом, поднять его с 1,8 В до 2,45 В. Если пользователь мало что в этом понимает, то здесь есть и автоматический режим, который самостоятельно подбирает напряжение в зависимости от нагрузки на систему.
То же самое происходит с напряжением питания ядра чипа. Оно увеличивается до 1,7 В. Также можно поднять напряжение для северного и южного мостов, FSB и ICH Chipset.
В меню BIOS можно увидеть для Asus P5B Deluxe характеристики системы в процессе. Например, изменение температуры материнки и процессора, скорость работы вентиляторов, напряжение питания и его величину. Тут же включаются и отключаются основные функции, которые работают с кулером.
Для качественного оверклокинга лучше всего обновить версию BIOS. Для этого есть специальная утилита от производителя Update.
Модификации
Стоит отметить, что модель Asus P5B Deluxe не является единственной в серии. Есть также обычный вариант, который отличается лишь поддержкой некоторых технологий. Есть и улучшенная модель. Вообще, все серии линейки были популярны среди покупателей. Им нравилось то, что есть выбор в разном ценовом сегменте. Кому-то необходима была обычная материнская плата, кто-то, наоборот, хотел более функциональную и мощную.
Так появилась Asus P5B Deluxe-WiFi. Первым наиболее явным отличием от остальных модификаций является комплектация. Так, для этой модели в коробку уложили не только диск с драйверами и ПО, но и еще один CD с дополнительным софтом. Есть провод ATA-133. Для Serial ATA — сразу шесть кабелей.
Внутри есть планка для Firewire и с двумя разъемами USB 2.0 дополнительно. Как видно по названию, внутри должна быть антенна для беспроводной сети, здесь она есть. Для неё даже отдельно поместили руководство пользования.
В коробке находится дополнительный вентилятор, несколько коннекторов, заглушка, наклейка и микрофон.
На плате появилось несколько дополнительных портов. Одним из главных преимуществ является наличие двух PCI Express x16, что расширяет возможности этой платы и позволяет присоединить сразу две видюхи. Но интересно и то, что если теоретически это возможно, то практически не может осуществиться, так как сам чип не имеет технологий SLI или Crossfire.
Оверклокинг
Прежде чем узнать, насколько удалось ускорить память для Asus P5B Deluxe-WiFi нужно рассмотреть возможности питания. Оно здесь создано по схеме на 8 фаз. Имеет всего 15 конденсаторов: часть из них получила емкость 1000 мкФ, а часть 821 мкФ.
Для разгона всегда лучше использовать дополнительно вентилятор. Очень приятно, что он есть в наличии. Он позволяет активно охлаждать северный мост, а также сам процесс разгона делает стабильным и корректным.
Так как модификации незначительно отличаются друг от друга, то и BIOS обновлен до версии 0509 или 0701. Частота системной шины увеличивается до 650 МГц, PCI Express может разогнаться до 150 МГц, процессор до 476 МГц. Память, в зависимости от вариантов, увеличивает частоту до 1 ГГц.
Выводы
Материнская плата Asus P5B Deluxe была отличным вариантом в свое время. Сейчас её можно найти на очень древних ПК, она не имеет необходимых разъемов для подключения последних периферийных устройств, также рассчитана на умеренное энергопотребление. Но довольно странно было бы, если бы пользователь хотел «выжать» из этой модели небывалую производительность спустя 10 лет.
Тогда же «материнка» считалась продвинутой моделью, которая имела неплохую комплектацию и являлась лидером среди тех, кто получил чипсет P965. В зависимости от модификации, версия имела охладительную систему пассивного типа на 4 или 7 слотов для вентиляторов.
Поддерживала «материнка» множество новомодных технологий, которые позволяли автоматически настраивать систему, оверклокинг. Также позволяли регулировать скорость вентиляторов. Была поддержка фирменных софтов.
Потенциал разгона также оказался неплохим. Чипсет был единственным элементом, который ограничивал некоторые показатели частот. Хотя даже при таком раскладе процессор можно было ускорить до 476 МГц, а это отличный результат.
Версия Asus P5B Deluxe-WiFi стала наиболее популярной. Она была сильнее во многом благодаря хорошей охладительной системы, в отличие от самой простой модификации P5B. Также она неплохо организовывала формирование массивов и имела Firewire, технологию, которой не хватало для младшего собрата.
В Asus P5B Deluxe-WiFi все стало улучшенным. То чего не хватало – добавили, некоторые элементы, наоборот, убрали. К моменту выхода старшей версии обновился и «БИОС», от которого во многом зависел потенциал разгона. Была доработана система питания, мониторинг температур стал точнее.
Отзывы
Чаще покупатели хвалили материнскую плату Asus P5B Deluxe. Цена ее соответствовала качеству. Сейчас эту модель можно купить в Китае по цене до 6-7 тысяч рублей. Конечно, вариант не самый выгодный, учитывая довольно устаревший интерфейс и слабые показатели частот. К тому же за эту сумму можно приобрести более новую «материнку» с улучшенными возможностями.
Но вот еще в 2012 году пользователи хвалили эту модель за долголетие – все-таки 5-6 лет без поломок это всегда приятно. Указывали на стабильную работу, большое количество портов, адекватную работу аудиосистемы. Приятным стало наличие в коробке специального софта для перепрошивки «БИОС». Обновление во многом влияло на качество оверклокинга. Также отмечали неплохой максимальный объем ОЗУ – до 8 Гб.
В свое время порадовала и простота монтажа Asus P5B Deluxe. Руководство предлагалось на английском языке, но даже такое ограничение позволяло многим самостоятельно установиться материнскую плату в корпус и подключить все необходимые к ней комплектующие. Многие покупатели были рады и тому, что разгон в «БИОС» понятный и его легко настроить.
Несмотря на все это, встречались и негативные отзывы. Для северного моста радиатор был небольшой, особенно в младшей модификации. Для этой части платы необходим был отличный кулер, но даже самый мощный вентилятор не уберегал северный мост от нагрева до 80 градусов. Проблему можно было решить. Например, некоторые покупатели отдали предпочтение пассивному кулеру от Thermaltake.
Недовольные отклики касались и некорректных показателей температуры в BIOS. Настройка памяти оказалась также имеет некоторые нюансы. Тем, кому не нужен был оверклокинг в принципе, можно было и не заморачиваться. А вот те, кто пытался самостоятельно провести разгон, пришлось вручную выставлять частоты памяти, так как при автоматических настройках система некорректно работала.
Не все материнские платы смогли долго проработать правильно. Спустя 5-7 лет наблюдались ошибки в работе некоторых разъемов. Причем точно нельзя было определить, то ли порт сгорел, то ли по каким-то причинам просто перестал работать. Но тут же спасало то, что модель платы получила большое количество портов, которых всем хватало.
Материнская плата Asus Z87-Deluxe
Платы Asus серии Deluxe всегда отличаются богатой комплектацией и могут позиционироваться как универсальные решения, которые ориентированы на производительные ПК различного назначения. Это может быть и игровой ПК, и производительная рабочая станция, и просто домашний производительный универсальный компьютер. Тем не менее, платы этой серии не относятся к топовым решениям компании и ориентированы на массовый рынок.
В этой статье мы рассмотрим очередную новинку компании серии Deluxe – плату Asus Z87-Deluxe на топовом чипсете Intel Z87.
Комплектация и упаковка

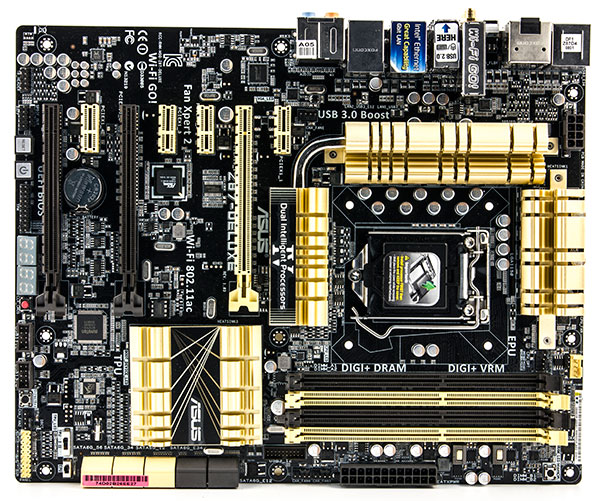

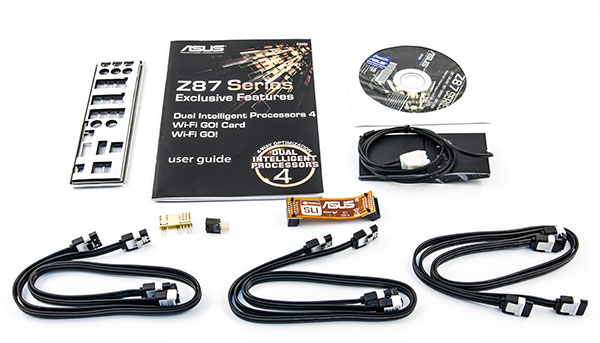

Плата Asus Z87-Deluxe поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка задней панели платы, антенна для модуля Wi-Fi и традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д. Как видим, комплектация этой платы достаточно богатая, хотя, конечно, в топовых платах комплектация еще богаче.
Конфигурация и особенности платы
Форм-фактор

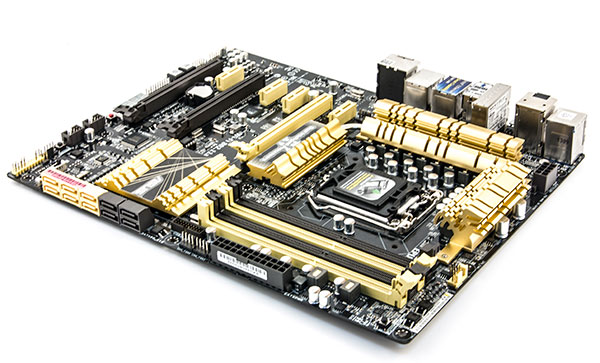

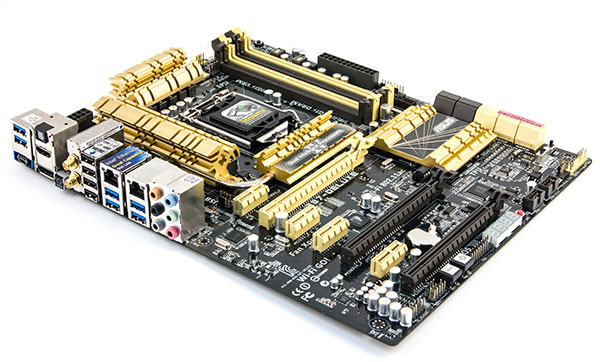

Плата Asus Z87-Deluxe выполнена в форм-факторе ATX (305×244 мм). То есть данная плата может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру.
Чипсет и процессорный разъем
Плата Asus Z87-Deluxe основана на топовом чипсете Intel Z87 и естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.
Память
Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти.
Отметим также, что плата поддерживается память с XMP-профилями.
Слоты расширения
Для установки видеокарт или плат расширения на материнской плате имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и четыре слота PCI Express 2.0 x1.
Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell, которые, с использованием четырех мультиплексоров/демультиплексоров ASMedia ASM1480 линий PCI Express 3.0, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессору), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.
При установке двух дискретных видеокарт на плате поддерживаются технологии NVIDIA SLI и AMD CrossFire.
Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16). Отметим, что данный порт совместим и с устройствами, имеющими интерфейс PCI Express x1.
Аналогично, четыре слота PCI Express 2.0 x1 реализованы с использованием четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87.
Видеоразъемы
Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порты Mini-DisplayPort 1.2 и DisplayPort 1.2 (максимальное разрешение 3840×2160@60 Гц), а также HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц). Наличие трех видеоразъемов позволяет подключить к плате одновременно три монитора.
SATA-разъемы

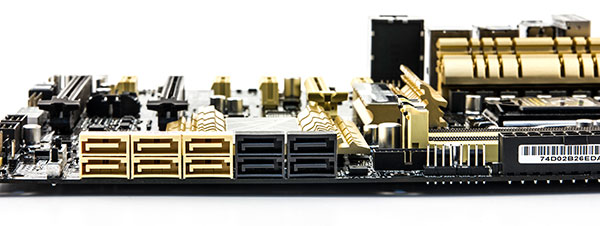

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061.
USB-разъемы

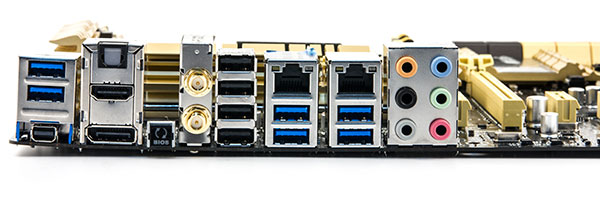

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Четыре порта USB 3.0 и все порты USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z87 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем, из этих портов два порта USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы.
Еще один порт USB 3.0 используется для подключения четырехпортового USB-хаба ASMedia ASM1074, который дает еще четыре порта USB 3.0. Эти четыре порта выведены на заднюю панель платы. Отметим, что все порты USB 3.0 поддерживают возможность подключения накопителей (Boot Device) с загрузочной операционной системой.
Аудиоподсистема
Аудиоподсистема материнской платы Asus Z87-Deluxe включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150. Ну а на задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате Asus Z87-Deluxe реализовано два гигабитных интерфейса.
Один интерфейс основан на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет). В основе второго интерфейса лежит сетевой контроллер Realtek 8111GR.
Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!
В руководстве пользователя указывается, что данный модуль поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 ГГц).
Модуль беспроводной связи Asus Wi-Fi GO! основан на чипе Broadcom BCM4352, который поддерживает стандарт 802.11aс с макимальной скоростью передачи до 867 Mбит/с.
Соответственно, в комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.
Также отметим, что модуль Asus Wi-Fi GO! имеет и встроенные чип Bluetooth V4.0.
Дополнительные особенности
Если посчитать количество дополнительных контроллеров с интерфейсом PCI Express 2.0, интегрированных на плату Asus Z87-Deluxe, а также учесть наличие четырех слотов PCI Express 2.0 x1 и одного слота PCI Express x4 (с форм-фактором PCI Express x16), то получится, что требуется 13 линий PCI Express 2.0. Действительно, четыре слота PCI Express 2.0 x1 и один слот PCI Express x4 – это уже 8 линий PCI Express 2.0. Добавим к этому два сетевых контроллера (Intel I217-V и Realtek 8111GR), два SATA-контроллера ASMedia ASM1061 и разъем для модуля беспроводной связи Asus Wi-Fi Go!, который также задействует одну линию PCI Express 2.0. В результате получим, что задействовано ровно 13 линий PCI Express 2.0. В то же время, сам чипсет Intel Z87 имеет встроенный контроллер только на 8 линий PCI Express 2.0. То есть не хватает 5 линий PCI Express 2.0.
Проблема нехватки линий PCI Express 2.0 решается за счет применение 8-портового коммутатора PLX PEX 8608 на 8 линий PCI Express 2.0.
Если говорить о других дополнительных особенностях платы Asus Z87-Deluxe, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеются кнопки ClearCMOS и DirectKey (последняя позволяет заходить в BIOS Setup). На заднюю панель платы выведена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.
Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.
Кроме того, имеется и расширенный индикатор POST-кодов (два двухсимвольных индикатора), которые позволяют производить расширенную диагностику системы при ее загрузке.
Ну и, кроме того, как и большинство новых плат Asus на чипсетах Intel 8-серии, плата Asus Z87-Deluxe поддерживает такую маркетинговую технологию, как Dual Intelligent Processors 4, которая объединяет в себе четыре технологии: Digi+ Power, TPU, EPU и Fan Xpert 2. Соответственно, на плате имеются переключатели EPU (Energy Processing Unit) и TPU (Turbo Processing Unit).
Система питания
Как и большинство плат, модель Asus Z87-Deluxe имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

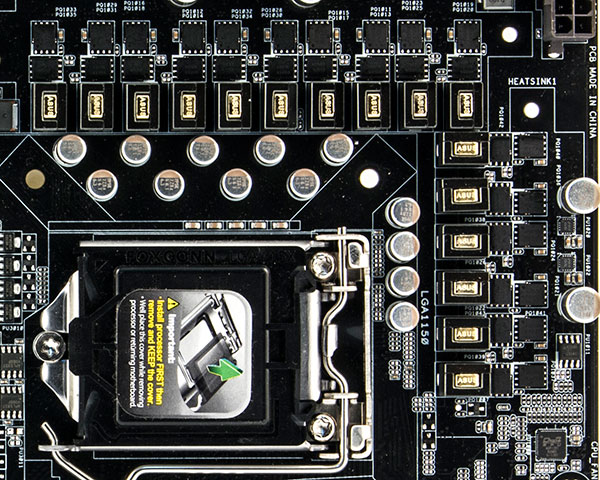

Регулятор напряжения питания процессора на плате является 16-канальным и основан на PWM-контроллере Digi+ c маркировкой ASP 1251. Сами каналы питания построены с использованием дискретных MOSFET-транзисторов и драйверов International Rectifier IR3535, которые расположены с обратной стороны платы.
Система охлаждения
Для охлаждения различных компонент на плате Asus Z87-Deluxe предусмотрены четыре радиатора, сделанные, как это пишут в полицейских протоколах, из металла желтого цвета. Один радиатор установлен на чипсете, еще три, в форме буквы «П», установлены вокруг процессорного разъема. Два радиатора закрывают MOSFET-транзисторы регулятора напряжения питания процессора, а еще один закрывает четыре мультиплексора/демультиплексора ASMedia ASM1480 линий PCI Express 3.0, что, собственно, совершенно излишне, поскольку они не нагреваются. Впрочем, задача этого радиатор состоит не в том, чтобы отводить тепло от чипов ASMedia ASM1480, а скорее, наоборот, подводить к ним тепло.
Дело в том, что он связан тепловой трубкой с одним из радиаторов MOSFET-транзисторов и фактически является не радиатором чипов ASMedia ASM1480, а продолжением радиатора MOSFET-транзисторов. Впрочем, эффективность такого решения весьма спорная и, по сути, этот третий радиатор чисто декоративный.
Помимо трех радиаторов имеется еще и две металлические пластины, расположенные на обратной стороне платы. Эти пластины закрывают MOSFET-драйверы IR3535.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.
Разъем CPU_FAN поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы и имеет функцию авто-определения типа подключенного вентилятора (как на всех новых платах Asus). Для этого, на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате автоматически определять тип подключенного вентилятора.
На всех платах компании Asus с чипсетом Intel Z87 используется практически одинаковый по своему интерфейсу и возможностям UEFI BIOS. Исключение составляют лишь платы серии Asus Maximus VI, где UEFI BIOS имеет несколько иной интерфейс и предполагает расширенные возможности по разгону процессора. Что же касается платы Asus Z87-Deluxe, то на ней стандартный, если можно так выразиться, UEFI BIOS для плат Asus на базе чипсета Intel Z87.

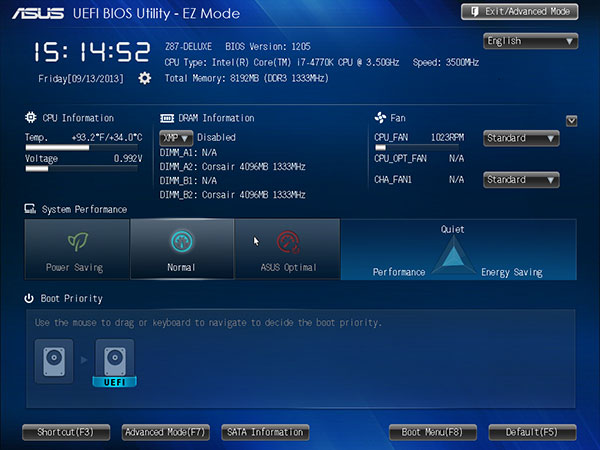

Собственно, об особенностях UEFI BIOS на платах Asus можно узнать из статьи, посвященной плате Asus Sabertooth Z87
Возможности по разгону
Традиционно все платы на базе чипсетов Intel 8-й серии мы проверяем на возможность разгона с использованием одного и того же процессора Intel Core i7-4770K. При этом разгон производится только через UEFI BIOS путем изменения коэффициента умножения одновременно для всех вариантов количества загруженных ядер процессора.
Для платы Asus Z87-Deluxe мы получили следующие результаты.

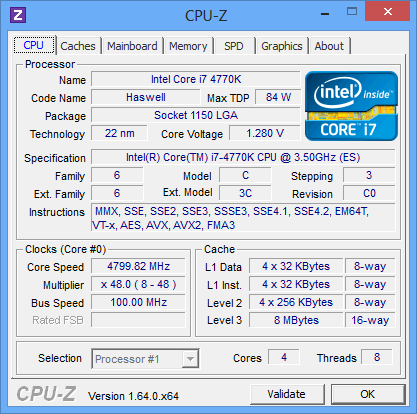

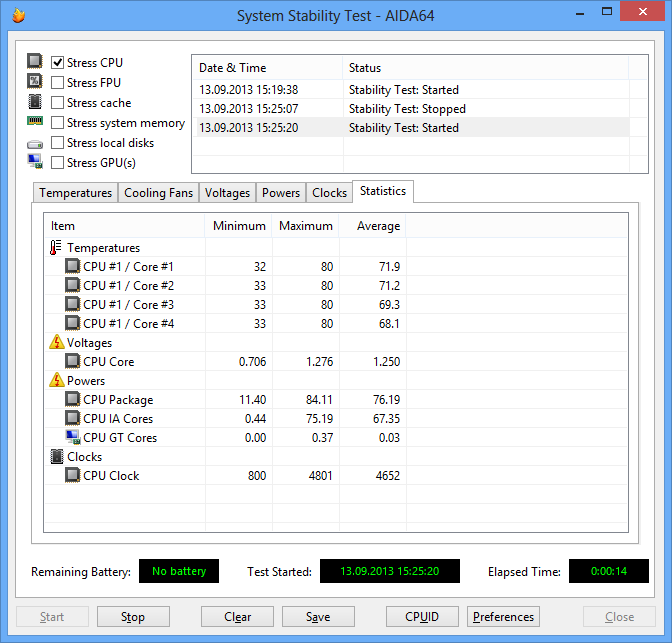

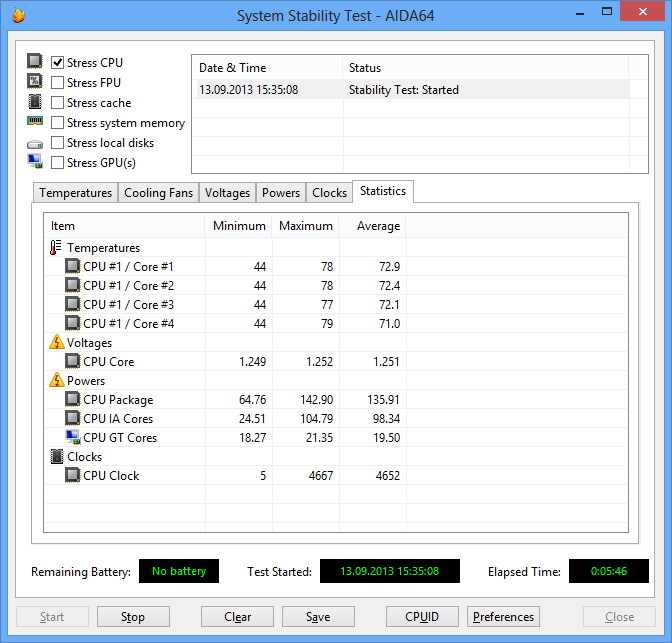

При частоте BCLK 100 МГц нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,8 ГГц (коэффициент умножения 48). При этом максимальная температура процессора не превосходила 80 °С при его загрузке стресс-тестом Stress CPU из пакета AIDA64 Extreme Edition. Никаких дополнительных настроек в UEFI BIOS не производилось.
При частоте BCLK 125 МГц нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме экстремальной загрузки так же не превосходила 80 °С.
С частотой BCLK Frequency 167 МГц, как и на всех платах Asus, наблюдается следующий баг. Как только устанавливается коэффициент умножения для ядер процессора, автоматически отключается режим Turbo Mode. Если режим Turbo Mode принудительно включить, то коэффициент умножения для ядер процессора принимаетзначение Auto. Тем не менее, несмотря на отключение режима Turbo Mode, при опорной частоте ядер процессора 167 МГц для них все равно устанавливается выбранный коэффициент умножения и они работают на нужной частоте. В частности, мы разогнали процессор до частоты 4,665 (коэффициент умножения 28), а температура процессора в режиме экстремальной загрузки оказалась даже немного ниже, чем в двух предыдущих случаях и составила 79 °С.
Нужно отметить, что по возможности разгона процессоров данная плата ничем не отличается от других плат Asus. Абсолютно тех же результаты по разгону процессора Intel Core i7-4770K мы получали и на всех других платах компании Asus.
Вообще, нужно отметить, что разгонные возможности разблокированных процессоров Haswell мало зависят от самой материнской платы. Тут важнее, какой именно кристалл вам достался.
Фирменные утилиты
В комплекте с платой Asus Z87-Deluxe поставляется и ряд фирменных утилит. Собственно, набор утилит традиционен и мы его уже описывали.
Выводы
Вообще, нужно сказать, что на плате Asus Z87-Deluxe много всего лишнего, что отрицательно сказывается на ее стоимости. И именно по этой причине плата вряд ли станет массовым продуктом и получит признание пользователей. Ну действительно: зачем на плате четыре слота PCI Express x1, с учетом того, что на ней уже установлен модуль Wi-Fi и реализовано два сетевых гигабитных интерфейса? Ну, можно поставить TV-тюнер, хотя с сегодняшним развитием интернета эти устройства потеряли свою актуальность. Можно даже предположить, что кого-то не устроит аудиокодек Realtek ALC1150 и вместо этого возникнет потребность в установке дискретной звуковой карты (хотя это уже из области фантастики). Но зачем еще два слота PCI Express x1? Сомнительна также необходимость в десяти портах SATA 6 Гбит/c: для абсолютного большинства пользователей достаточно шести портов, реализованных через чипсет. И получается, что если с платы убрать все лишнее, то не нужно было бы городить огород с коммутатором PLX PEX8608. Получилось бы и дешевле, и практичнее, и логичнее, но это уже была бы другая плата. И такие платы в ассортименте Asus есть. Что же касается Asus Z87-Deluxe, то в ней все хорошо, но дорого. И бо́льшая часть того, что имеется, попросту бессмысленна.
Введение
Если вы следите за новостями, то знаете, что на закончившейся недавно выставке Computex компания Intel наконец-то официально представила свои новые наборы логики «третьей серии». Нам эти чипсеты уже знакомы, с первыми продуктами на их основе мы уже имели возможность познакомиться месяц назад благодаря материнской плате Gigabyte GA-P35-DS3R. Тогда, рассматривая эту плату, мы пришли к выводу о том, что, несмотря на новизну набора логики и самого продукта, реальных инноваций в нём не так уж и много. Иными словами, менять платы, основанные на предыдущем чипсете Intel, P965, на новые, с более современным набором логики Intel P35, смысла, вроде бы, немного. Среди основных достоинств iP35, которые подчёркивает производитель, называются поддержка перспективных процессоров с частотой шины 1333 МГц, а также будущих CPU семейства Penryn, которые будут использовать 45 нм ядро. Но, во-первых, всё это – эфемерные преимущества, так как на рынке таких процессоров нет, а во-вторых, работоспособны с будущими CPU могут оказаться и старые платы, по крайней мере, пока не будет экспериментально доказано обратное. Именно поэтому энтузиасты заняли выжидательную позицию и не торопятся выстраиваться в очереди за новыми материнскими платами.
Кроме того, в самом ближайшем будущем ожидается массовое появление плат, основанных на ещё одном наборе логики «третей серии», Intel X38. Этот чипсет позиционируется производителем, как решение более высокого, нежели P35, уровня, нацеленное на применение в наиболее производительных и дорогостоящих системах. Продукты, построенные на Intel X38 пока что недоступны, а значит, остаётся некоторая вероятность того, что они смогут продемонстрировать гораздо лучшие возможности, чем имеющиеся в магазинах платы с чипсетом Intel P35. Эта неопределённость также заставляет продвинутых пользователей не спешить с усовершенствованием своих платформ.
Тем не менее, ведущие производители материнских плат смогли сконструировать достаточно большое число интересных продуктов с чипсетом Intel P35, обойти вниманием которые было бы не совсем справедливо. Именно поэтому мы решили посвятить несколько статей наиболее ярким новинкам от ведущих поставщиков, построенным на базе набора логики Intel P35. Причём, в первую очередь, естественно, внимание будет уделяться продуктам с поддержкой DDR2 SDRAM. Возможность работы новых чипсетов Intel с новой памятью DDR3 SDRAM пока что представляется неактуальным свойством, память этого типа практически отсутствует в продаже, чрезвычайно дорога и не обеспечивает видимых преимуществ по сравнению с DDR2 SDRAM. Именно поэтому рассмотрение платформ, предназначенных для работы с DDR3 памятью, мы пока отложим.
реклама
В полном соответствии со сформулированными выше принципами, для одного из первых тестовых испытаний нами была избрана материнская плата ASUS P5K Deluxe, являющаяся наиболее полновесным и богатым возможностями продуктом, построенным на чипсете Intel P35. На примере этой платы мы и посмотрим, как смогла использовать весь заложенный Intel в свой новый чипсет потенциал эта компания. Очень хочется надеяться на то, что опыт инженеров ASUS позволил создать более впечатляющий продукт для энтузиастов, нежели рассмотренное нами ранее предложение Gigabyte, расстроившее нас в первую очередь своей невысокой производительностью при разгоне.
Спецификация и комплект поставки
Из множества материнских плат, разработанных компанией ASUS в связи с выходом нового чипсета Intel P35, P5K Deluxe выделяется двумя признаками: продвинутой системой охлаждения чипсета и богатыми возможностями, свойственными продуктам верхнего ценового диапазона. Чтобы убедиться в этом, достаточно посмотреть, например, на фотографию продукта.
Очевидно, что к числу дешёвых плата ASUS P5K Deluxe не относится. Впрочем, за достаточно высокую цену этот продукт предлагает более широкий, чем у большинства конкурирующих изделий, спектр возможностей. Видно это уже по спецификации.
| ASUS P5K Deluxe / WiFi | |
|---|---|
| Процессоры | LGA775 процессоры Celeron, Pentium 4, Pentium D, Pentium 4 XE, Pentium XE, Core 2 Duo, Core 2 Quad и Core 2 Extreme |
| Чипсет | Intel P35 (P35 GMCH + ICH9R) |
| Частоты FSB, МГц | 200-800 (с шагом 1 МГц) |
| Функции для разгона | Возможность изменения напряжений на процессоре, памяти, VTT и северном мосту. Независимое тактование шин PCI и PCI Express |
| Память | 4 слота DDR2 DIMM для двухканальной DDR2- 1067/800/667/533 SDRAM |
| Слоты PCI Express x16 | 2 (второй слот работает в режиме PCI Express x1/x4) |
| Слоты PCI Express x1 | 2 |
| Слоты расширения PCI | 3 |
| Порты USB 2.0 | 10 (6 – на задней панели) |
| Порты IEEE1394 | 2 (через контроллер Agere FW322) |
| ATA-100/133 | 1 канал ATA-133 (через контроллер JMicron JMB363, с поддержкой RAID) |
| Serial ATA | 6 каналов Serial ATA-300 (через чипсет, с поддержкой RAID) 2 канала External Serial ATA-300 (через контроллер JMicron JMB363, с поддержкой RAID) |
| Поддержка ATA RAID | RAID 0, 1, 0+1, 5 у чипсета RAID 0, 1 у контроллера JMicron JMB363 |
| Интегрированный звук | Восьмиканальный HD кодек ADI AD1988B |
| Интегрированная сеть | Dual Gigabit Ethernet (через контроллер Marvell 88E8056 и через контроллер Realtek RTL8110SC) WiFi AP, с поддержкой IEEE802.11b/g (через контроллер Realtek RTL8187L) |
| Дополнительные возможности | Нет |
| BIOS | AMI BIOS v02.58 |
| Форм-фактор | ATX, 305×244 мм |
Инженеры ASUS, путём добавления различных контроллеров значительно расширили возможности P5K Deluxe. Дополнительный вклад в удорожание этой платы сделали и маркетологи, которые снабдили плату богатым набором дополнительных принадлежностей, из-за чего она поставляется в коробке даже несколько большего, чем обычно, размера, снабжённой удобной пластиковой ручкой для транспортировки.
Кстати, помимо привычного списка характеристик и перечня основных сильных сторон платы на оборотной стороне, упаковка платы содержит и весьма нескромные обещания на своей лицевой поверхности.
реклама
Здесь подчёркивается, что благодаря некой сомнительной технологии Super Memspeed плата P5K Deluxe может похвастать на 75% более высокой скоростью работы с подсистемой памяти по сравнению с «другими» продуктами.
Что же касается содержимого коробки, то, помимо привычных принадлежностей типа руководства, компакт-диска с ПО и драйверами, заглушки для задней панели корпуса (I/O Shied), шлейфов для подключения дисковода и Parallel ATA устройств и четырёх SATA кабелей, в ней можно найти и кое-что поинтересней. Например, кабель питания на два SATA жёстких диска, заглушку-брекет для задней панели корпуса с выведенными двумя портами USB 2.0 и одним портом IEEE1394, а также комплект фирменных соединительных контактных колодок Q-Connector, облегчающий подключение платы к коннекторам корпуса. Также, поскольку ASUS P5K Deluxe снабжена и WiFi контроллером, в комплект поставки входит всенаправленная антенна.
Несмотря на то, что ASUS P5K Deluxe относится к числу сравнительно дорогих продуктов, в комплекте поставки с платой нет привычного чипсетного роторного вентилятора, предназначенного для улучшения отвода тепла от конвертера питания процессора и набора логики. Так что исчерпывающей комплектацию рассматриваемой платы, к сожалению, назвать всё-таки нельзя.
Подробнее о возможностях
Говоря о новых материнских платах, поступающих в нашу лабораторию, нам всё чаще и чаще приходится замечать, что большинство возможностей новинок реализуется средствами набора логики. Это совершенно неудивительно, так как современные чипсеты имеют настолько богатые характеристики, что проектировщикам плат прибегать к помощи вспомогательных микросхем-контроллеров приходится не столь часто. Обычно, на современных платах дополнительно к чипсету устанавливаются только IEEE1394 контроллер и звуковой кодек, а также, в некоторых случаях, и дополнительный ATA RAID контроллер. Впрочем, из этого правила есть и исключения. Например, рассматриваемая сегодня ASUS P5K Deluxe / WiFi, характеристики которой имеют значительные отличия от спецификаций других плат, построенных на чипсете Intel P35.
В первую очередь эта плата отличается от основной массы подобных продуктов своими богатыми сетевыми возможностями: помимо всего прочего на ней установлено два гигабитных сетевых порта, а также беспроводной сетевой контроллер с поддержкой протоколов 802.11b/g. Занятно, что для реализации на плате пары гигабитных Ethernet портов инженеры ASUS не стали прибегать ни к использованию имеющихся в Intel P35 сетевых функций, ни к установке на плату одного двухпортового контроллера. Вместо этого на ASUS P5K Deluxe установлено два независимых чипа: Marvell 88E8056 с PCI Express x1 интерфейсом и Realtek RTL8110SC с интерфейсом PCI.
Что же касается контроллера WiFi, основанного на чипе Realtek RTL8187L, то он вообще взаимодействует с чипсетом посредством шины USB 2.0.
Впрочем, это не отражается на его возможностях, беспроводная сетевая карта без проблем функционирует как в режиме станции, так и в режиме точки доступа. Три сетевых интерфейса – не единственная особенность ASUS P5K Deluxe. Привлекает внимание и то, что на этой плате имеется два графических слота PCI Express x16, несмотря на отсутствие официальной поддержки такой функции в наборе логики Intel P35. Тем не менее, инженеры ASUS нашли решение этой проблемы, подключив физический слот PCI Express x16 к шине PCI Express x1 или x4. Вариант работы этой шины задаётся в BIOS Setup, при задействовании более скоростного режима x4 на плате отключается один из слотов PCI Express x1.
Благодаря наличию двух графических слотов, материнская плата ASUS P5K Deluxe приобрела поддержку multi-GPU конфигураций. В частности, технологии ATI Crossfire,которая на рассматриваемой плате может работать по схеме PCI Express x16 + PCI Express x4. Что же касается NVIDIA SLI, то эта технология на ASUS P5K Deluxe не работает (пока?) из-за ограничений, заложенных NVIDIA в драйверах.
Говоря о сильных сторонах ASUS P5K Deluxe, необходимо отметить и тот факт, что, основываясь на новом наборе логики Intel P35, эта плата обладает совместимостью не только со всеми современными процессорами с микроархитектурой Core, но и с будущими представителями этой линейки. В частности, с процессорами, использующими шину с частотой 1333 МГц, а также с перспективными CPU, относящимися к семейству Penryn. Следует иметь в виду, что при этом плата имеет некоторые ограничения по работоспособности со старыми процессорами. Так, она не поддерживает CPU с частотой шины 533 МГц, например, процессоры Celeron с микроархитектурой NetBurst.
Материнская плата ASUS P5K Deluxe предназначена для работы с привычной DDR2 SDRAM, поддержка более современной памяти DDR3 SDRAM реализована ASUS в другом продукте, P5K3 Deluxe. Для установки DDR2 памяти на плате предусмотрено четыре соответствующих слота DIMM. Для эксплуатации памяти в двухканальном режиме модули следует устанавливать парами в слоты, имеющие одинаковый цвет. Следует заметить, что максимальный объём памяти, с которым способна работать ASUS P5K Deluxe, составляет 8 Гбайт, при этом модули ёмкостью более 2 Гбайт платой не поддерживаются. Объёмы же оперативной памяти более 4 Гбайт доступны исключительно в 64-битных операционных системах.
Для подключения жёстких дисков на рассматриваемой плате имеется шесть портов SATA, реализованных через южный мост ICH9R. Встроенный в него Serial ATA контроллер может похвастать поддержкой NCQ, скоростью передачи данных до 3 Гбит в секунду и поддержкой RAID массивов уровней 0, 1, 0+1 и 5, а также Matrix Storage Technology. Что касается Parallel ATA интерфейса, то поскольку Intel P35 соответствующих средств не предоставляет, для его реализации на ASUS P5K Deluxe имеется дополнительный контроллер JMicron JMB363. Помимо одного Parallel ATA-133 канала этот чип добавляет на плату и два eSATA порта (SATA on-the-Go, как их называет ASUS), которые вынесены на рассматриваемом продукте на заднюю панель. Эти внешние порты также поддерживают NCQ, увеличенную скорость интерфейса и RAID уровней 0 и 1.
Имеющиеся на плате десять портов USB 2.0 реализуются исключительно через южный мост чипсета. А вот также имеющиеся два порта IEEE1394 подключены на ASUS P5K Deluxe к внешнему PCI контроллеру Agere FW322.
реклама
Звуковой тракт на рассматриваемой материнской плате использует восьмиканальный кодек высокого разрешения ADI AD1988B. Это – один из лучших на сегодняшний день кодеков, обеспечивающий хорошее качество звука и снабжаемый качественными драйверами. К тому же он обладает возможностью одновременно посылать различные аудио потоки на различные каналы воспроизведения, а также предлагает специальные функции шумоподавления при работе с голосовыми приложениями.
Особенности дизайна
Дизайн PCB материнской платы ASUS P5K Deluxe несколько необычен, в чём можно убедиться, посмотрев на её чертёж.
И дело даже не в значительном числе микросхем, размещённом на плате. Основная особенность дизайна заключается в том, что инженеры несколько сдвинули слоты DIMM и PCI Express x16 к нижнему краю PCB. Освободившееся на верхнем краю платы место при этом оказалось задействовано под размещение силовых элементов. К сожалению, результатом такого решения стало не только увеличение свободного пространства вокруг процессора.
реклама
К отрицательным сторонам своеобразного дизайна ASUS P5K Deluxe следует отнести неудачное расположение разъёмов для подключения жёстких дисков. Parallel ATA порт оказался перенесён на нижний край платы, что, скорее всего, потребует протаскивания соответствующего шлейфа через весь корпус. Serial ATA порты же придвинулись к первому слоту PCI Express x16 настолько, что подключение к ним кабелей при установленной видеокарте может вызвать определённые проблемы. В крайне неудобное положение попал и джампер Clear CMOS, доступ к которому в собранной системе, скорее всего, будет закрыт системой охлаждения видеокарты.
Впрочем, указанные недостатки мешают лишь при сборке системы, то есть одноразово. Что же касается размещения компонентов с точки зрения достижения оптимального термального режима, то тут инженерам предъявить претензии тяжело. Большое свободное поле, освобожденное вокруг процессорного гнезда и северного моста чипсета, должно положительно сказываться на эффективности охлаждения этих узлов.
Таким образом, ASUS P5K Deluxe на первый взгляд не имеет никаких противопоказаний к установке массивных процессорных систем охлаждения. Совместимость с широким спектром кулеров обеспечивается и отсутствием крупных элементов вокруг LGA775, которые могут препятствовать монтажу некоторых моделей систем охлаждения. Впрочем, определённые проблемы совместимости с кулерами на ASUS P5K Deluxe всё-таки могут возникнуть. Чтобы понять это, достаточно посмотреть на оборотную сторону PCB.
Здесь, оказывается, нашла своё пристанище часть MOSFET из схемы питания процессора. Однако, это ещё не самое страшное. Гораздо большее беспокойство вызывают торчащие контакты пропаянных насквозь платы элементов, которые могут создать большие трудности при установке некоторых backplate.
реклама
Конвертер питания процессора на ASUS P5K Deluxe выполнен по восьмиканальной схеме. В его составе (как и везде на плате) используются конденсаторы с твердотельным электролитом и корпусные индуктивности с ферритовым сердечником. Таким образом, надёжность схемы питания CPU сомнений не вызывает.
Благодаря используемой современной элементной базе и восьми каналам стабилизатор питания процессора может похвастать достаточно невысоким тепловыделением во время работы. Тем не менее, ASUS всё-таки снабдил его системой охлаждения, состоящей из двух частей. Первая половина схемы закрыта простым алюминиевым радиатором, окрашенным «под медь». Эффективность этого радиатора можно легко поставить под сомнение, так как его крепление очень слабо, оно не обеспечивает должного прижима основания к поверхности MOSFET. Вторая половина системы охлаждения конвертера питания выглядит посолиднее, она выполнена более аккуратно и прижимается несколько лучше. Однако этот второй радиатор соединяется тепловыми трубками с радиаторами на северном и южном мосту чипсета, что приводит к перераспределению тепла по всей этой охлаждающей системе и нагреву MOSFET от компонентов набора логики.
реклама
Что же касается температурного режима собственно набора логики, то объединённая тепловыми трубками система его охлаждения справляется со своей работой вполне достойно даже несмотря на то, что изготовлена она из алюминия, раскрашенного в медный цвет. Это отчасти объясняется сниженным (по сравнению с предшествующими наборами логики) тепловыделением чипсета Intel P35. Возможно, именно поэтому ASUS не стал поставлять в комплекте с ASUS P5K Deluxe и дополнительный чипсетный вентилятор, ограничившись лишь пассивным охлаждением. Впрочем, бояться перегрева северного моста на ASUS P5K Deluxe не следует ещё и потому, что теперь Intel снабжает встроенным температурным сенсором не только процессоры, но и наборы логики. Северный мост Intel P35 контролирует своё состояние и отключается при достижении опасных температур.
Небольшой сюрприз ожидает нас и при рассмотрении задней панели платы – на ней отсутствует PS/2 порт для подключения мышки, вместо него теперь размещено два дополнительных USB 2.0 порта, которых всего насчитывается шесть. Зато PS/2 порт для подключения клавиатуры пока остался, а кроме этого, на задней панели присутствует порт IEEE1394, два порта eSATA, оптический и коаксиальный SPDIF выходы, шесть аналоговых аудио входов/выходов, два сетевых RJ45 порта с диагностическими светодиодами и коннектор для подключения WiFi антенны.
В дополнение к перечисленным коннекторам на задней панели на PCB платы присутствуют ещё четыре USB 2.0 порта, порт IEEE1394 и последовательный порт, однако все они представлены pin-коннекторами.
Возможности BIOS и разгон
реклама
Материнская плата ASUS P5K Deluxe рассматривалась с версией BIOS 0311 от 28 мая 2007 года.
BIOS Setup материнской платы ASUS P5K Deluxe основывается на микрокоде AMIBIOS, но по своей организации и внешнему виду он мало отличается от BIOS других плат этого же производителя. Все разделы в нём хорошо структурированы, его практическое использование вряд ли может вызвать какие-то проблемы даже у неискушенных пользователей. Помимо стандартных возможностей для конфигурирования шин расширения и интегрированных на плату контроллеров, которые вряд ли заслуживают нашего внимания, инженеры ASUS традиционно затратили достаточно большие усилия на добавление в BIOS Setup удобных и развёрнутых функций, ориентированных на энтузиастов. Именно с ними мы и ознакомимся.
Раздел CPU Configuration содержит все опции для управления технологиями CPU. Здесь же можно почерпнуть и подробную информацию о характеристиках установленного в систему процессора.
реклама
Раздел Chipset может заинтересовать в первую очередь тех пользователей, которые намереваются использовать ASUS P5K Deluxe с двумя графическими платами. Именно отсюда выставляется режим работы второго слота PCI Express x16, а также производится включение технологии ASUS C.G.I. (Cross Graphics Impeller). Эта технология появилась ещё на платах с чипсетом iP965, она позволяет несколько поднять производительность CrossFire-систем благодаря ускорению шины DMI (Direct Media Interface),связывающей северный и южный мост набора логики.
Но наибольший интерес для энтузиастов и оверклокеров представляет, безусловно, раздел JumperFree Configuration. Именно отсюда задаются все важнейшие параметры системы, включая частоту процессорной шины, шины памяти, тайминги и напряжения. Тут же имеются средства и для управления множителем процессора.
BIOS Setup материнской платы ASUS P5K Deluxe позволяет увеличивать частоту шины FSB вплоть до 800 МГц, изменять частоту шины PCI Express в пределах от 100 до 150 МГц и выбирать частоты шины памяти, для чего используется ограниченный набор делителей, который, к тому же, зависит от установленной частоты FSB. Так, в диапазоне частот FSB от 200 до 220 МГц плата предлагает лишь два делителя FSB:Mem – 3:5 и 1:2. При задании частоты FSB в интервале от 221 до 292 МГц набор делителей расширяется до множества, включающего значения 4:5, 2:3, 3:5 и 1:2. И лишь при установке частоты FSB выше 293 МГц открывается доступ ко всем, реализованным в чипсете Intel P35, делителям – 1:1, 5:6, 4:5, 2:3, 5:8, 3:5 и 1:2.
Иными словами, выбирая в систему, основанную на ASUS P5K Deluxe, следует иметь в виду две особенности. Во-первых, плата не располагает возможностью установки понижающих делителей для частоты памяти, а, во-вторых, она не поддерживает память, медленнее чем DDR2-667 SDRAM даже при частоте FSB в 200 или 266 МГц.
Говоря о конфигурировании подсистемы памяти, следует отметить, что плата предоставляет возможность изменения широкого набора таймингов:
| Параметр | Диапазон изменения |
|---|---|
| CAS# Latency | 3 – 6 |
| RAS# to CAS# Delay | 3 – 10 |
| RAS# Precharge | 3 – 10 |
| RAS# Activate to Precharge | 3 – 34 |
| TWR | 1 – 15 |
| TRFC | 20, 25, 30, 35, 42 |
| TWTR | 1 – 15 |
| TRRD | 1 – 15 |
| TRTP | 1 – 15 |
Кроме перечисленных в таблице задержек, материнская плата ASUS P5K Deluxe даёт управлять величиной Command Rate, предоставляя возможность её установки в 1T вместо использования стандартного для чипсетов Intel значения 2T. Также, в числе опций для конфигурирования таймингов можно найти параметр Transaction Booster, который за счёт управления внутренними регистрами контроллера памяти позволяет несколько увеличить скорость работы системы. Позже мы обратим на эти настройки более пристальное внимание.
Не разочаровывают и средства, которые ASUS P5K Deluxe предоставляет для управления напряжениями в системе.
| Параметр | Диапазон изменения |
|---|---|
| CPU Voltage | 1.1 — 1.7 В с шагом 0.0125 В |
| CPU PLL Voltage | 1.5 – 1.8 В с шагом 0.1 В |
| DRAM Voltage | 1.8 – 2.55 В с шагом 0.05 В |
| FSB Termination Voltage | 1.2 – 1.5 В с шагом 0.1 В |
| North Bridge Voltage | 1.25 – 1.7 В с шагом 0.15 В |
| South Bridge Voltage | 1.05 или 1.2 В |
Как видим, все необходимые для разгона напряжения находятся в числе изменяемых, что делает рассматриваемую материнскую плату достаточно привлекательной платформой для оверклокинга. При этом важно, что диапазоны изменения основных напряжений имеют широкие границы, вполне достаточные в большинстве случаев.
Одним из недостатков материнских плат ASUS предыдущего поколения, основанных на наборе логики iP965, заслуженно считалось значительное падение напряжения на процессоре при росте его загрузки и соответствующем росте потребляемого им тока. Хотя такое поведение конвертера питания и не противоречит интеловским спецификациям, снижение напряжения относительно выставленного в BIOS Setup значения сильно расстраивало оверклокеров. В новой плате P5K Deluxe инженеры устранили этот эффект, добавив специальную опцию CPU Voltage Damper. При её активации «просадка» напряжения при максимальной загрузке CPU не превышает 0.032 В (по данным наших измерений, выполненных с процессоров Core 2 Extreme X6800, разогнанном до 3.2 ГГц). Установка же этой опции в значение Disabled приводит к «классическому» поведению платы — значительно большему падению реального напряжения на процессоре, величина которого может достигать внушительных 0.08 В.
Из сказанного следует, что ASUS P5K Deluxe обладает практически исчерпывающими возможностями для оверклокинга. Однако и повседневное использование этой платы в обычных неразогнанных системах вряд ли вызовет какие-то трудности. Дело в том, что инженеры ASUS предоставляют и альтернативный путь для конфигурирования платы, не требующий изменения всего множества перечисленных настроек. Все опции могут выставляться в значения Auto, что, несомненно, может стать хорошей подмогой для неискушённых пользователей. Кроме того, BIOS Setup ASUS P5K Deluxe снабжён и автоматический технологией динамического разгона N.O.S., с целым рядом заранее определённых «профилей», позволяющих увеличение скорости процессора до 30%.
Возможности мониторинга, предоставляемые рассматриваемой платой, вполне стандартны. Она может отслеживать две температуры, скорости вращения четырёх из шести вентиляторов и четыре основных напряжения.
Плата не лишена и технологии Q-Fan, позволяющей управлять скоростями вращения корпусных вентиляторов и вентилятора процессорного кулера в зависимости от температуры соответствующих узлов.
К дополнительным удобствам, которые инженеры ASUS реализовали в своей новой плате, следует отнести встроенную в BIOS утилиту EZ Flash 2, позволяющую обновлять прошивку с дискет, оптических дисков или USB Flash брелоков без загрузки операционной системы.
Кроме того, плата способна сохранять профили настроек в собственной энергонезависимой памяти или на внешних носителях информации, что может значительно упростить экспериментаторские опыты, а также позволить обмениваться готовыми настройками с другими обладателями P5K Deluxe.
В заключение рассказа о BIOS ASUS P5K Deluxe хочется отметить, что эта плата неплохо отрабатывает ситуацию, возникающую при установке некорректных значений параметров, с которыми она не может стартовать. Если она не проходит POST именно из-за ошибок в установке опций BIOS Setup, то после выключения и последующего повторного включения P5K Deluxe запускается с параметрами, установленными в значения по умолчанию, предлагая одновременно войти в Setup и скорректировать настройки. Другими словами, к помощи джампера Clear CMOS прибегать приходится очень редко.
Итак, с теоретической точки зрения ASUS P5K Deluxe даёт оверклокерам прекрасный набор инструментов для разгона процессоров. Однако зачастую бывает, что теория в этом случае согласуется с практикой не лучшим образом. К счастью, к рассматриваемой плате это не относится. Разгоняет процессоры она без всяких проблем. Например, достичь психологически важной частоты FSB в 500 МГц мы смогли без каких бы то ни было препятствий. Для этого даже не потребовалось поднимать напряжение на микросхемах чипсета.
Что немаловажно, плата при такой частоте фронтально шины работает абсолютно стабильно. Кстати, и при менее высоких частотах FSB никаких проблем с ASUS P5K Deluxe не возникает. Пройдя весь диапазон от 266 до 500 МГц мы смогли убедиться в том, что у этой платы полностью работоспособен весь диапазон частот шины. Иными словами, мы готовы отрекомендовать эту плату для оверклокеров.
Как мы тестировали
В нашей лаборатории уже побывала материнская плата, основанная на новом чипсете Intel P35. Однако менее интересным измерение производительности ASUS P5K Deluxe не становится, так как рассмотренная нами ранее Gigabyte GA-P35-DS3R местами продемонстрировала не очень хорошие результаты из-за недоработанности BIOS.
Для сравнения с ASUS P5K Deluxe мы решили выбрать не только Gigabyte GA-P35-DS3R, но и пару плат аналогичной ценовой категории, построенных на более старых наборах логики. Этими платами стали ASUS P5B Deluxe, основанная на Intel P965, и ASUS P5N32-E SLI, в основе которой лежит набор логики NVIDIA nForce 680i SLI.
Для этих тестов нами использовался разогнанный до 3.2 ГГц процессор Core 2 Extreme X6800, который конфигурировался нами как 12 x 266 МГц. Память функционировала на частоте 800 МГц с таймингами 4-4-4-12.
В составе тестовых систем использовался следующий набор оборудования:
- Процессор: Intel Core 2 Extreme X6800, работающий на частоте 3.2 ГГц (12 x 266).
- Материнские платы:
- ASUS P5K Deluxe (LGA775, Intel P35);
- Gigabyte GA-P35-DS3R (LGA775, Intel P35);
- ASUS P5B Deluxe (LGA775, Intel P965);
- ASUS P5N32-E SLI (LGA775, NVIDIA nForce 680i SLI).
- На плате ASUS P5K Deluxe режим 1T Command Rate был отключен из-за его неработоспособности в описанных условиях, опция Transaction Booster устанавливалось в значение Auto.
- На плате ASUS P5N32-E SLI режим 1T Command Rate был активирован.
Производительность
Синтетические тесты подсистемы памяти
Традиционно в первую очередь мы уделяем внимание измерению производительности в синтетических тестах, показывающих скорость работы подсистемы памяти. Дело в том, что именно этот параметр оказывает на быстродействие материнских плат первоочередное влияние. Для измерений мы воспользовались утилитой Lavalys Everest 4.0.
В первую очередь в глаза бросаются высокие результаты, демонстрируемые не рассматриваемой платой, а продуктом, основанным на чипсете NVIDIA nForce 680i SLI. Но пусть эти цифры не вводят вас в заблуждение – они вызваны работой реализованного в этом наборе логики специального модуля DASP. В реальных приложениях скорость работы материнской платы ASUS P5N32-E SLI может быть не столь впечатляющей по сравнению с результатами, показываемыми конкурирующими продуктами.
Что же касается производительности рассматриваемой в этом обзоре материнской платы ASUS P5K Deluxe, то она достаточно близка как к скорости уже тестировавшейся платы Gigabyte GA-P35-DS3R, основанной на новом чипсете Intel P35, так и к быстродействию платы предыдущего поколения ASUS P5B Deluxe, базирующейся на Intel P965. Иными словами, использование нового чипсета не даёт плате ASUS P5K Deluxe никаких видимых преимуществ при работе с памятью.
SuperPi, PCMark05, 3DMark06
3D-игры
Кодирование звука и видео
Офисные приложения
Финальный рендеринг
По совокупности полученных в тестах результатов можно говорить о том, что производительность материнской платы ASUS P5K Deluxe находится в одном ряду с быстродействием других высокопроизводительных продуктов для энтузиастов, основанных как на новом чипсете Intel P35, так и на чипсетах предыдущего поколения и других производителей.
Выводы
ASUS P5K Deluxe продемонстрировала себя отличным продуктом, который наверняка понравится энтузиастам и овеклокерам. Действительно, эта плата сочетает высокую производительность, хороший разгонный потенциал и широкие возможности для гибкого конфигурирования. При этом она предсказуемо и стабильно ведёт себя в любых ситуациях, а, кроме того, достаточно проста в настройке.
К сказанному надо добавить, что рассматриваемая плата вполне может похвастать и своими характеристиками. Основные её плюсы заключаются в совместимости с будущими процессорами: как с Conroe с частотой шины 1333 МГц, так с перспективными CPU семейства Penryn. Также, благодаря наличию двух слотов PCI Express x16 она может поддерживать multi-GPU конфигурации, построенные по технологии Crossfire.
Такой набор положительных качеств сегодня в состоянии предложить лишь очень небольшое число продуктов, поэтому не самая низкая цена на ASUS P5K Deluxe кажется вполне оправданной. Общее впечатление даже не портят имеющиеся огрехи в дизайне и спорная система охлаждения чипсета и конвертера питания процессора.
Источник https://www.syl.ru/article/299367/materinskaya-plata-asus-p-b-deluxe-opisanie-harakteristiki-otzyivyi
Источник https://www.ixbt.com/mainboard/asus/asus-z87-deluxe.shtml
Источник https://overclockers.ru/lab/show/26018/Obzor_materinskoj_platy_ASUS_P5K_Deluxe
